Tipo di prodotto	Seggiolino auto per bambini
Marca	Chicco
Modello	Unico Plus
Gruppi di peso	0+ (0-13 kg), 1 (9-18 kg), 2/3 (15-36 kg) – dalla nascita a circa 12 anni
Omologazione	Regolamento ECE R44/04 – dispositivo « Semi-Universale »
Metodo di installazione	Connettori rigidi ISOFIX + Top Tether (Gruppo 0+) o ISOFIX + cintura a 3 punti del veicolo (Gruppi 1, 2/3)
Senso di montaggio	Contro strada (Gruppo 0+), fronte strada (Gruppi 1, 2/3)
Regolazione del poggiatesta	Altezza regolabile tramite leva laterale
Regolazione dell'inclinazione	Posizioni: R (Gruppo 0+), 1, 2, 3 (Gruppo 1), 1, 2 (Gruppo 2/3)
Imbracatura di sicurezza	5 punti, regolabile in altezza e tensione
Protezione laterale	Side Safety System rimovibile
Cuscino riduttore	Incluso, per neonati fino a 6 kg
Fodera	Rimovibile, lavabile in lavatrice a 30°C (non asciugare in lavatrice, non stirare)
Durata di vita	Non utilizzare oltre 10 anni dopo l'acquisto
Garanzia	Contro difetti di conformità secondo le condizioni nazionali

Domande frequenti - Unico Plus CHICCO

Come installare il seggiolino nel Gruppo 0+ (0-13 kg)?

Il seggiolino deve essere sempre installato contro strada con l'airbag disattivato. Utilizzare imperativamente i connettori rigidi e il Top Tether. Ruotare la seduta di 180° con la leva (M), regolare l'inclinazione sulla posizione R, fissare i connettori agli ancoraggi ISOFIX fino allo scatto (indicatore verde), spingere il seggiolino contro lo schienale, quindi agganciare il Top Tether al punto di ancoraggio del veicolo e tenderlo fino al verde.

Come passare dalla configurazione Gruppo 1 a Gruppo 2/3?

Allentare le cinture del seggiolino premendo il pulsante (O). Regolare il poggiatesta alla massima estensione. Sganciare le cinture dell'imbracatura e rimuoverle dalla fibbia. Riporre la fibbia nel vano sotto la seduta e arrotolare le cinture nei vani laterali. Posizionare le copri-imbracatura nello schienale e la protezione del cavallo sotto il tessuto. Il seggiolino è quindi pronto per l'uso con la cintura del veicolo.

Posso installare questo seggiolino sul sedile anteriore del passeggero?

Nel Gruppo 0+ (0-13 kg), è possibile solo se l'airbag frontale è disattivato. Nel Gruppo 1 (9-18 kg), è sconsigliato ma possibile se il sedile anteriore è arretrato al massimo e l'airbag attivato. Nel Gruppo 2/3, seguire le istruzioni del costruttore automobilistico. Non installare mai su un sedile laterale o contro strada.

Quali sono i pesi e le età consentiti per ogni gruppo?

Gruppo 0+: dalla nascita a 13 kg (circa 12-15 mesi) – contro strada.
Gruppo 1: da 9 a 18 kg (circa 9 mesi a 4 anni) – fronte strada.
Gruppo 2/3: da 15 a 36 kg (circa 3 a 12 anni) – fronte strada.

Come pulire la fodera del seggiolino?

La fodera è rimovibile e lavabile in lavatrice a 30°C. Utilizzare un ciclo delicato, non candeggiare, non asciugare in lavatrice, non stirare e non lavare a secco. Per rimuoverla, staccare i bottoni del poggiatesta e della seduta. Non utilizzare mai detergenti abrasivi o solventi. Il seggiolino non deve mai essere usato senza fodera.

Come regolare l'altezza del poggiatesta?

Utilizzare la leva di regolazione (S) situata sul retro del poggiatesta per farlo scorrere all'altezza desiderata. Una regolazione ottimale consente di avere le cinture all'altezza delle spalle (Gruppi 0+ e 1) e la guida della cintura diagonale (Q) sopra la spalla a massimo 2 cm (Gruppi 2/3).

Cosa fare in caso di incidente?

Anche in caso di incidente lieve, il seggiolino può subire danni invisibili. Sostituirlo immediatamente con uno nuovo. Non utilizzare mai un seggiolino usato dopo un incidente.

Qual è la durata di vita del seggiolino?

Non utilizzare il prodotto per più di 10 anni dopo la data di acquisto. I materiali possono degradarsi con il tempo (sole, calore) e compromettere la sicurezza.

Posso usare il seggiolino senza i connettori rigidi ISOFIX?

No, per tutti i gruppi, l'installazione deve sempre utilizzare i connettori rigidi (ISOFIX) in combinazione con il Top Tether (Gruppo 0+) o la cintura a 3 punti del veicolo (Gruppi 1, 2/3). Non utilizzare mai solo la cintura di sicurezza.

Come verificare che il seggiolino sia installato correttamente?

Assicurarsi che gli indicatori di fissaggio dei connettori rigidi siano passati al verde. Per il Top Tether, la cinghia deve essere tesa e l'indicatore verde visibile. La cintura del veicolo non deve essere attorcigliata e deve aderire bene al bambino. Consultare il manuale per ogni configurazione specifica.

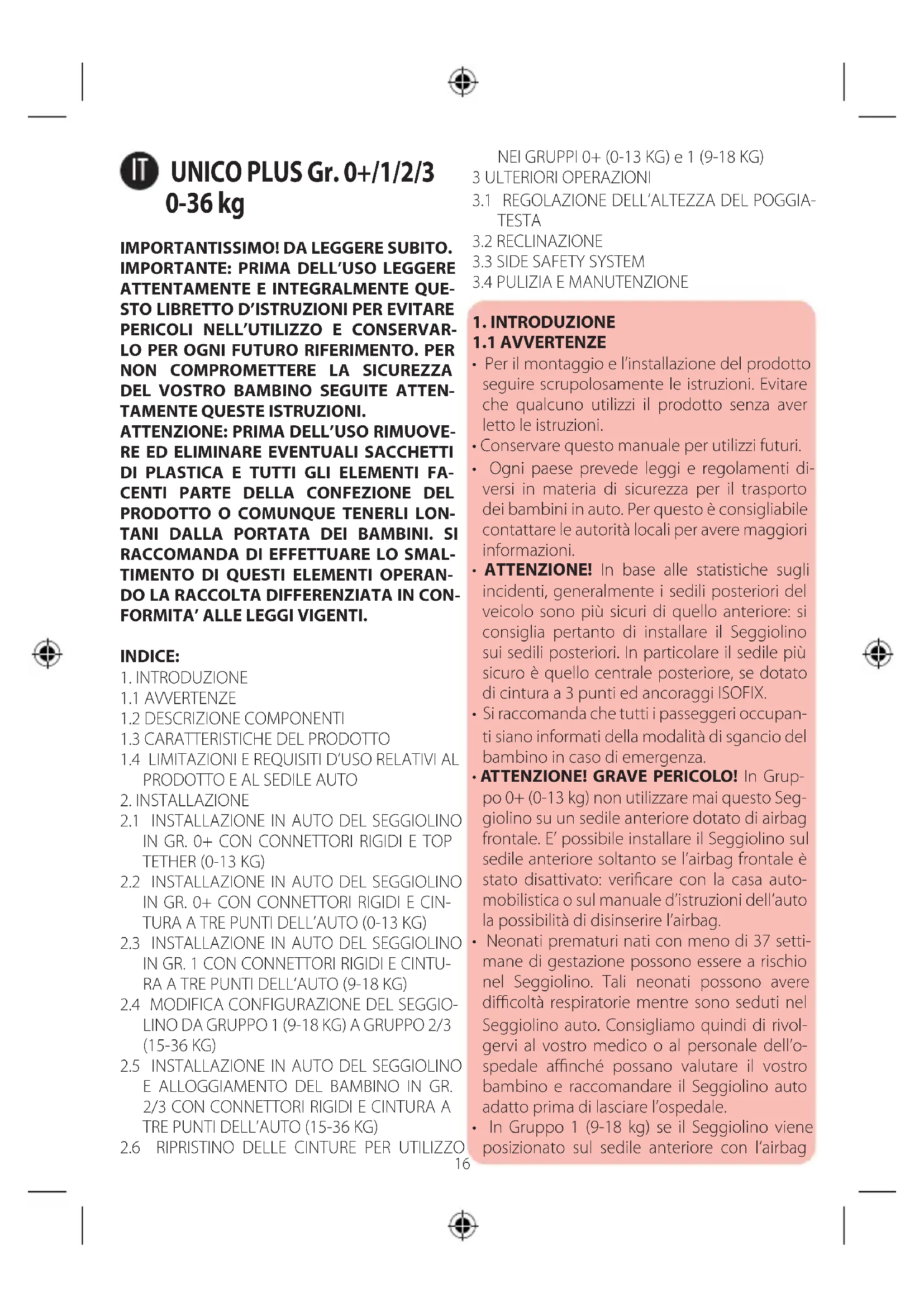

MANUALE UTENTE Unico Plus CHICCO

1.2 DESCRIZIONE COMPONENTI

1.3 CARATTERISTICHE DEL PRODOTTO

1.4 LIMITAZIONI E REQUISITI D'USO RELATIVI AL PRODOTTO E AL SEDILE AUTO

1. INSTALLAZIONE

2.1 INSTALLAZIONE IN AUTO DEL SEGGIOLINO IN GR. 0+ CON CONNETTORI RIGIDI E TOP TETHER (0-13 KG)

2.2 INSTALLAZIONE IN AUTO DEL SEGGIOLINO IN GR. 0+ CON CONNETTORI RIGIDI E CINTURA A TRE PUNTI DELL'AUTO (0-13 KG)

2.3 INSTALLAZIONE IN AUTO DEL SEGGIOLINO IN GR. 1 CON CONNETTORI RIGIDI E CINTURA A TRE PUNTI DELL'AUTO (9-18 KG)

2.4 MODIFICA CONFIGURAZIONE DEL SEGGIO-LINO DA GRUPPO 1 (9-18 KG) A GRUPPO 2/3 (15-36 KG)

2.5 INSTALLAZIONE IN AUTO DEL SEGGIOLINO E ALLOGGIAMENTO DEL BAMBINO IN GR. 2/3 CON CONNETTORI RIGIDI E CINTURA A TRE PUNTI DELL'AUTO (15-36 KG)

2.6 RIPRISTINO DELLE CINTURE PER UTILIZZO

NEI GRUPPI 0+ (0-13 KG) e 1 (9-18 KG)

3 ULTERIORI OPERAZIONI

3.1 REGOLAZIONE DELL'ALTEZZA DEL POGGIATESTA

3.2 RECLINAZIONE

3.4 PULIZIA E MANUTENZIONE

1. INTRODUZIONE

1.1 AVVERTENZE

- Per il montaggio e l'installazione del prodotto seguire scrupolosamente le istruzioni. Evitare che qualcuno utilizzi il prodotto senza aver letto le istruzioni.

- Conservare questo manuale per utilizzi futuri.

- Ogni paese prevede leggi e regolamenti diversi in materia di sicurezza per il trasporto dei bambini in auto. Per questo è consigliabile contattare le autorità locali per avere maggiori informazioni.

- ATTENZIONE! In base alle statistiche sugli incidenti, generalmente i sedili posteriori del veicolo sono più sicuri di quello anteriore: si consiglia pertanto di installare il Seggiolino sui sedili posteriori. In particolare il sedile più sicuro è quello centrale posteriore, se dotato di cintura a 3 punti ed ancoraggi ISOFIX.

- Si raccomanda che tutti i passeggeri occupanti siano informati della modalità di sgancio del bambino in caso di emergenza.

- ATTENZIONE! GRAVE PERICOLO! In Gruppo 0+ (0-13 kg) non utilizzare mai questo Seggiolino su un sedile anteriore dotato di airbag frontale. E' possibile installare il Seggiolino sul sedile anteriore soltanto se l'airbag frontale è stato disattivato: verificare con la casa automobilistica o sul manuale d'istruzioni dell'auto la possibilità di disinserire l'airbag.

- Neonati prematuri nati con meno di 37 settimane di gestazione possono essere a rischio nel Seggiolino. Tali neonati possono avere difficoltà respiratorie mentre sono seduti nel Seggiolino auto. Consigliamo quindi di rivolgervi al vostro medico o al personale dell'ospedale affinché possano valutare il vostro bambino e raccomandare il Seggiolino auto adatto prima di lasciare l'ospedale.

- In Gruppo 1 (9-18 kg) se il Seggiolino viene posizionato sul sedile anteriore con l'airbag

frontale attivato, per maggiore sicurezza si raccomanda di arretrare il più possibile il sedile compatibilmente con la presenza di altri passeggeri sul sedile posteriore.

• Non utilizzare mai questo Seggiolino su sedili rivolti lateralmente o opposti al senso di marcia.

- Installare il Seggiolino solo su sedili correttamente fissati alla struttura dell'auto e rivolti nel senso di marcia.

- Prestare attenzione a come si installa il Seggiolino in auto in modo da evitare che un sedile mobile o la portiera possano interferire con esso.

- Nessun Seggiolino può garantire la totale sicurezza del bambino in caso d'incidente, ma l'utilizzo di questo prodotto riduce il rischio di lesioni gravi o di morte.

- Il rischio di seri danni al bambino, non solo in caso d'incidente, ma anche in altre circostanze (per es. brusche frenate, ecc.) aumenta se le indicazioni riportate in questo manuale non vengono seguite in modo scrupoloso: verificare sempre che il Seggiolino sia agganciato correttamente al sedile.

- Nel caso in cui il Seggiolino fosse danneggia-to, deformato o fortemente usurato, questo deve essere sostituito, potrebbe aver perso le caratteristiche originali di sicurezza.

- Non effettuare modifiche o aggiunte al prodotto senza l'approvazione del costruttore.

• Non installare accessori, parti di ricambio e componenti non forniti dal costruttore.

- Non interporre nulla, che non sia un accessorio approvato per il prodotto, né tra il sedile auto e il seggiolino, né tra il seggiolino e il bambino: in caso di incidente il Seggiolino potrebbe non funzionare correttamente.

- In seguito ad un incidente anche lieve il Seggiolino può subire danni non sempre visibili a occhio nudo: è pertanto necessario sostituirlo.

- NON utilizzare il prodotto per un periodo superiore a 10 anni. Dopo questo periodo le alterazioni dei materiali (ad esempio per esposizione alla luce solare) possono ridurre o compromettere l'efficacia del prodotto.

• Non utilizzare Seggiolini di seconda mano: potrebbero avere subito danni strutturali non

visibili a occhio nudo, ma compromettenti la sicurezza del prodotto.

• Non lasciare mai il bambino incustodito nel Seggiolino per nessun motivo.

- Nel caso in cui l'auto venisse lasciata sotto il sole, ispezionare accuratamente il Seggiolino, prima di accomodare il bambino, verificando che alcune parti di esso non si siano surriscal-date: in tal caso lasciarle raffreddare prima di far sedere il bambino, in modo da evitare che possa scottarsi.

- La fodera può essere sostituita esclusivamente con una approvata dal costruttore, poiché costituisce una parte integrante del Seggiolino auto. Il Seggiolino auto non deve essere mai usato senza la fodera, per non compromettere la sicurezza del bambino.

- Controllare che il nastro della cintura non risulti attorcigliato ed evitare che quest'ultimo o parti del Seggiolino vengano pizzicate tra le portiere o sfreghino contro punti taglienti. Il Seggiolino non è più utilizzabile qualora la cintura presenti tagli o sfilacciature.

- Quando non si trasporta il bambino, il Seggiolino deve essere comunque lasciato agganciato, oppure va riposto nel bagagliaio. Il Seggiolino non agganciato può infatti costituire un pericolo per i passeggeri in caso di incidente o di brusche frenate.

- Verificare che non vengano trasportati, in particolare sul ripiano posteriore all'interno del veicolo, oggetti o bagagli che non siano stati fissati o posizionati in maniera sicura: in caso di incidente o brusca frenata potrebbero ferire i passeggeri.

- Fare attenzione a non lasciare sedili auto pieghevoli o rotanti non ben agganciati, in caso di incidente potrebbero costituire un pericolo.

- Verificare che il poggiatesta del sedile non interferisca con il poggiatesta del Seggiolino: non deve spingerlo in avanti. Qualora questo avvenga rimuovere il poggiatesta dal sedile dell'auto sul quale viene installato il Seggiolino avendo cura di non appoggiarlo sulla cappelliera.

• Assicurarsi che tutti i passeggeri della vettura utilizzino la propria cintura di sicurezza sia per la propria sicurezza sia perché durante il

viaggio, in caso di incidente o brusca frenata, potrebbero ferire il bambino.

• In caso di lunghi viaggi fate delle soste frequenti. Il bambino si stanca molto facilmente.
• Per nessuna ragione estrarre il bambino dal Seggiolino auto mentre l'auto è in movimento. Se il bambino ha bisogno di attenzione, è necessario trovare un posto sicuro e accostare.
• La società Artsana declina ogni responsabilità per un uso improprio del prodotto.

1.2 DESCRIZIONE COMPONENTI Fig. A

A. Seduta del seggiolino
B. Base del seggiolino
C. Connettori rigidi
D. Pulsante connettori rigidi
E. Indicatori aggancio connettori rigidi
F. Side Safety System
V. Top Tether

Fig. B

G. Poggiatesta
H. Schienale
I. Spallacci
J. Cinture del Seggiolino
K. Fibbia
L. Leva reclinazione
M. Leva rotazione seduta
N. Nastro regolazione cinture
O. Pulsante regolazione delle cinture
P. Guida cintura
Q. Guida cintura Gruppo 2/3
R. Mini riduttore

Fig. C

S. Leva regolazione poggiatesta
T. Guida cintura superiore
U. Vano cintura
V. Top Tether

1.3 CARATTERISTICHE DEL PRODOTTO

GRUPPO 0+, 1, 2 e 3 (SEMI UNIVERSALE).

AVVISO IMPORTANTE

1. Questo è un dispositivo di ritenuta bambini "Semi-Universale", omologato secondo Regolamento ECE R44/04 ed è compatibile

esclusivamente con i veicoli indicati nell'apposita "Lista delle autovetture" fornita con il prodotto.

1. Adatto per l'impiego nei veicoli dotati di cintura di sicurezza a 3 punti, statica o con arrotolatore, omologata in base al Regolamento UN/ECE N°16 o altri standard equivalenti.
2. In caso di dubbio, contattare il produttore del dispositivo di ritenuta oppure il rivendi- tore.

1.4 LIMITAZIONI E REQUISITI D'USO RELA- TIVI AL PRODOTTO E AL SEDILE AUTO

ATTENZIONE! Rispettare scrupolosamente le seguenti limitazioni e requisiti d'uso relativi al prodotto e al sedile auto: in caso contrario non è garantita la sicurezza.

• Questo Seggiolino è omologato per l'utilizzo con bambini di peso tra 0 e 36 kg (dalla nascita fino indicativamente a 12 anni).
• Il sedile dell'auto deve essere dotato di cintura di sicurezza a 3 punti, statica o con arrotolatore, omo-logata in base al Regolamento UNI/ECE N°16 o altri standard equivalenti (Fig. 1).

ATTENZIONE! Non installare mai il seggiolino con la cintura dell'auto a due punti di ancoraggio (Fig. 2).

- Il Seggiolino può essere installato sul sedile anteriore lato passeggero dotato di ancoraggi ISOFIX o su uno qualsiasi dei sedili posteriori dotato di ancoraggi ISOFIX. In Gruppo 0+ (0-13 kg) è possibile installare il Seggiolino sul sedile anteriore soltanto se l'airbag frontale è stato disattivato. Non utilizzare mai questo Seggiolino su sedili rivolti lateralmente o opposti al senso di marcia (Fig. 3).

- Il prodotto è destinato esclusivamente a un uso come Seggiolino per auto e non all'utilizzo in casa.

- Può accadere che la fibbia della cintura di sicurezza dell'auto sia troppo lunga e superi l'altezza prevista rispetto alla parte inferiore della seduta (Fig. 4A-4B). In tal caso il Seggiolino non deve essere fissato su quel sedile ma dovrà essere installato su un altro sedile su cui non si presenti il problema. Per ulteriori informazioni su questo aspetto, contattare la casa produttrice dell'auto.

ATTENZIONE! Gruppo 0+ e Gruppo 1. In caso

di utilizzo in veicoli dotati di cinture di sicurezza posteriori con airbag integrati (cinture gonfiabili), l'interazione tra la porzione gonfiabile della cintura del veicolo con questo sistema di ritenuta per bambini può provocare gravi lesioni o la morte. Non installare questo dispositivo di ritenuta per bambini utilizzando una cintura di sicurezza gonfiabile.

ATTENZIONE! Gruppo 2/3. In caso di utilizzo in veicoli dotati di cinture di sicurezza posteriori con airbag integrati (cinture gonfiabili), seguire il manuale istruzioni del produttore dell'auto.

2. INSTALLAZIONE

ATTENZIONE! Queste istruzioni si riferiscono, sia nel testo che nei disegni, ad un'installazione del Seggiolino sul sedile posteriore lato destro. Per installazioni in altre posizioni eseguire comunque la stessa sequenza di operazioni.

2.1 INSTALLAZIONE IN AUTO DEL SEGGIOLINO IN GR. 0+ CON CONNETTORI RIGIDI E TOP TETHER (0-13 KG)

Il seggiolino in Gruppo 0+ va installato SEMPRE in direzione contraria al senso di marcia, disattivando l'Airbag.

L'installazione deve essere eseguita utilizzando SEMPRE i connettori rigidi e il Top Tether.

• Agire sulla leva (M) e ruotare la seduta di 180°, verificando che sia bloccata e posizionata in senso contrario alla direzione di marcia (Fig. 5).
• Agire sulla leva reclinazione (L), fino a far coincidere la freccia rossa con la posizione R (Fig. 6).
• Posizionare il seggiolino sul sedile dell'auto in senso contrario alla direzione di marcia.
• Estrarre completamente i connettori rigidi (C), agendo sul pulsante (D) (Fig. 7).
• Agganciare i connettori agli agganci presenti tra lo schienale e la seduta (Fig. 8). Un caratteristico click segnalerà l'avvenuto aggancio l'indicatore passerà dal colore rosso al verde.
• Spingere con energia il seggiolino verso lo schienale del sedile per assicurare la massima aderenza (Fig. 9).
• Far passare il Top Tether (V) in corrispondenza del guida cinture azzurro (P) (Fig. 10).
  • Verificare che la cintura del Top Tether sia po-

sizionata correttamente all'interno del guida cinture azzurro (Fig. 11).

- ATTENZIONE! Far passare il Top Tether tra la parte alta dello schienale del sedile dell'auto-veicolo e il poggiatesta. Non far passare mai il Top Tether sopra il poggiatesta dell'auto (Fig. 12).

ATTENZIONE! Fare riferimento al libretto di istruzioni dell'auto per individuare il punto di aggancio del Top Tether del Seggiolino. Tale punto di aggancio è contrassegnato da apposita etichetta (Fig. 13) e si può trovare nelle posizioni indicate dalle figure 13A – 13B – 13C – 13D.

ATTENZIONE! Verificare che l'ancoraggio utilizzato per il Top Tether sia quello previsto. Evitare di confonderlo con un anello previsto per fissare i bagagli.

- Una volta individuato il punto di ancoraggio, connettervi il gancio del Top Tether (V). Regolare la lunghezza della cintura del Top Tether tirando energicamente il nastro per metterlo in tensione. La conferma del corretto tensionamento avviene attraverso il colore verde dell'indicatore presente sul nastro (Fig. 14). Avvolgere il nastro in eccedenza e assicurarlo con apposito velcro. Il cuscino mini-riduttore va utilizzato dalla nascita fino a 6 kg. Comple-tata l'installazione per alloggiare il bambino procedere come segue:

- Premere il pulsante di regolazione delle cinture (O) ed impugnare contemporaneamente le cinture e tirare verso di sè le cinture del seggiolino fino ad ottenere la massima estensione possibile (Fig. 15).

- Sganciare le cinture del seggiolino premendo il pulsante della fibbia (Fig. 16).

- Sistemare con cura il bambino sul seggiolino unire le due linguette della cintura ed agganciarle nuovamente nella cintura (Fig. 17).

- Attraverso l'apposita leva (S), regolare l'altezza del poggiatesta, in modo che le cinture fuoriescano all'altezza delle spalle del bambino (Fig. 18).

- Per regolare la tensione delle cinture, tirare verso l'alto e con cautela il nastro di regolazione (N) fino ad ottenere il giusto livello di tensionamento (Fig. 19).

Per disinstallare il seggiolino, sganciare le cin-

ture di sicurezza dell'auto e i connettori rigidi (C) premendo i pulsanti di sgancio (D).

2.2 INSTALLAZIONE IN AUTO DEL SEGGIO-LINO IN GR. 0+ CON CONNETTORI RIGIDI E CINTURA A TRE PUNTI DELL'AUTO (0-13 KG)

Il seggiolino in Gruppo 0+ va installato SEMPRE in direzione contraria al senso di marcia, disattivando l'Airbag.

L'installazione deve essere eseguita utilizzando SEMPRE i connettori rigidi e la cintura a 3 punti dell'auto.

• Agire sulla leva (M) e ruotare la seduta di 180°, verificando che sia bloccata e posizionata in senso contrario alla direzione di marcia (Fig. 20).
• Agire sulla leva reclinazione (L), fino a far coincidere la freccia rossa con la posizione R (Fig. 21).
• Posizionare il seggiolino sul sedile dell'auto in senso contrario alla direzione di marcia.
• Estrarre completamente i connettori rigidi (C), agendo sul pulsante (D) (Fig. 22).
• Agganciare i connettori agli agganci presenti tra lo schienale e la seduta (Fig. 23). Un caratteristico click segnalerà l'avvenuto aggancio l'indicatore passerà dal colore rosso al verde.
• Spingere con energia il seggiolino verso lo schienale del sedile per assicurare la massima aderenza (Fig. 24).
• Rimuovere il riduttore e sganciare la fibbia del seggiolino (Fig. 25).
• Far passare la porzione addominale della cintura in corrispondenza del guida cinture azzurro (P) (Fig. 26) far passare la porzione diagonale della cintura dell'auto nel guida cintura superiore (T), facendola passare tra il poggiatesta e la seduta in corrispondenza del guida cinture azzurro (Fig. 27).
• Agganciare la cintura alla fibbia (Fig. 28).
• Riposizionare il cuscino mini-riduttore (0-6 kg).

• La configurazione finale del seggiolino dovrà essere come riportato in Fig. 29.
  Il cuscino mini-riduttore va utilizzato dalla nascita fino a 6 kg.
  Completata l'installazione per alloggiare il bambino procedere come segue:

• Premere il pulsante di regolazione delle cinture (O) ed impugnare contemporaneamente le cinture e tirare verso di sè le cinture del seggiolino fino ad ottenere la massima estensione possibile (Fig. 30).

• Sganciare le cinture del seggiolino premendo il pulsante della fibbia (Fig. 31).
• Sistemare con cura il bambino sul seggiolino unire le due linguette della cintura ed agganciarle nuovamente nella cintura (Fig. 32).
• Attraverso l'apposita leva (S), regolare l'altezza del poggiatesta, in modo che le cinture fuoriescano all'altezza delle spalle del bambino (Fig. 33).
• Per regolare la tensione delle cinture, tirare verso l'alto e con cautela il nastro di regolazione (N) fino ad ottenere il giusto livello di tensionamento (Fig. 34).

Per disinstallare il seggiolino, sganciare le cinture di sicurezza dell'auto e i connettori rigidi (C) premendo i pulsanti di sgancio (D).

2.3 INSTALLAZIONE IN AUTO DEL SEGGIO-LINO IN GR. 1 CON CONNETTORI RIGI-DI E CINTURA A TRE PUNTI DELL'AUTO (9-18 KG)

Il seggiolino in Gruppo 1 va installato SEMPRE in direzione di marcia, utilizzando SEMPRE i connettori rigidi e la cintura a 3 punti dell'auto.

ATTENZIONE! Utilizzare il seggiolino reclinato nelle posizioni 1, 2 o 3. Non utilizzare MAI la posizione R.

• Agire sulla leva (M) e ruotare la seduta di 180°, verificando che sia bloccata e posizionata in direzione di marcia (Fig. 35).
• Posizionare il seggiolino sul sedile dell'auto in direzione di marcia.
• Estrarre completamente i connettori rigidi (C), agendo sul pulsante (D) (Fig. 36).
• Agganciare i connettori agli agganci presenti tra lo schienale e la seduta (Fig. 37). Un caratteristico click segnalerà l'avvenuto aggancio l'indicatore passerà dal colore rosso al verde.
• Far passare la porzione diagonale della cintura nel guida cintura superiore (T). Inserire la cintura a tre punti nel vano (U) cintura facendola fuoriuscire dal vano opposto (Fig. 38)
• Agganciare la cintura dell'auto (Fig. 39)
• Spingere con energia il seggiolino verso lo

schienale del sedile per assicurare la massima aderenza (Fig. 40) e tensionare la porzione diagonale della cintura (Fig. 41).

Completata l'installazione per alloggiare il bambino procedere come segue:

• Premere il pulsante di regolazione delle cinture (O) ed impugnare contemporaneamente le cinture e tirare verso le cinture del seggiolino fino ad ottenere la massima estensione possibile (Fig. 42).
• Sganciare le cinture del seggiolino premendo il pulsante della fibbia (Fig. 43).
• Sistemare con cura il bambino sul seggiolino unire le due linguette della cintura ed agganciarle nuovamente nella cintura (Fig. 44).
• Attraverso l'apposita leva (S), regolare l'altezza del poggiatesta, in modo che le cinture fuoriescano all'altezza delle spalle del bambino (Fig. 45).
• Per regolare la tensione delle cinture, tirare con cautela il nastro di regolazione (N)fino ad ottenere il giusto livello di tensionamento (Fig. 46).

2.4 MODIFICA CONFIGURAZIONE SEGGIOLINO DA GRUPPO 1 (9-18 KG) A GRUPPO 2/3 (15-36 KG)

Per cambiare la configurazione da Gruppo 1 a Gruppo 2/3 è necessario eseguire le seguenti operazioni:

• Allentare al massimo le cinture del seggiolino premendo il pulsante di regolazione (O) (Fig. 47).
• Agire sulla leva (S) per posizionare il poggiate-sta alla sua massima estensione (Fig. 48).
• Sfilare le cinture del seggiolino dall'ancora (Fig. 49A) e posizionare l'ancora nell'apposito alloggiamento (Fig. 49B).
• Far passare le cinture del seggiolino attraverso le asole e sfilarle dalla fibbia (Fig. 50).
• Dopo aver rimosso il tessile dalla seduta, posizionare la fibbia nell'apposito vano presente nella zona piedi (Fig. 51).
• Arrotolare le cinture e posizionarle nei vani presenti ai lati seduta (Fig. 52).
• Posizionare gli spallacci nello schienale (Fig. 53) e la protezione spartigambe sotto il tessile della seduta (Fig. 54).

2.5 INSTALLAZIONE IN AUTO DEL SEGGIOLINO E ALLOGGIAMENTO DEL BAMBI-NO IN GRUPPO 2/3 (15-36 KG) CON CONNETTORI RIGIDI E CINTURA A TRE PUNTI DELL'AUTO.

ATTENZIONE! Utilizzare il seggiolino reclinato nelle posizioni 1 e 2. Non utilizzare MAI le posizioni R e 3.

L'installazione deve essere eseguita utilizzando SEMPRE i connettori rigidi e la cintura a 3 punti dell'auto.

• Posizionare il seggiolino sul sedile dell'auto in direzione di marcia.
• Estrarre completamente i connettori rigidi (C), agendo sul pulsante (D) (Fig. 55).
• Agganciare i connettori agli agganci presenti tra lo schienale e la seduta (Fig. 56). Un caratteristico click segnalerà l'avvenuto aggancio l'indicatore passerà dal colore rosso al verde.
• Fare passare il ramo diagonale della cintura dell'auto dietro il poggiatesta e attraverso l'apposito passaggio cintura rosso del poggiatesta (Q) (Fig. 57).

- Far sedere il bambino sul seggiolino, assicu- Lrandosi che la sua schiena sia ben aderente allo schienale del seggiolino.

• Agganciare la cintura dell'auto alla fibbia (Fig. 58).
• In fase di regolazione del poggiatesta verificare che il guida cinture diagonale (Q) sia posizionato sopra la spalla ad una distanza massima di 2 cm (Fig. 59).
• Tirare la parte diagonale della cintura verso l'arrotolatore, in modo che tutta la cintura risulti ben tesa e aderente al torace e alle gambe del bambino (Fig. 60).

ATTENZIONE!

• Verificare sempre che la cintura sia distribuita uniformemente in tutti i punti e non presenti attorcigliamenti.
• Verificare che la cintura diagonale sia appoggiata correttamente contro la spalla del bambino e non eserciti pressione sul collo; se necessario regolare il poggiatesta.
• Verificare che l'arrotolatore della cintura dell'auto risulti in posizione arretrata allo schienale del sedile dell'auto (Fig. 61).

2.6 RIPRISTINO DELLE CINTURE PER UTILIZZO NEI GRUPPI 0+ (0-13 KG) e

GRUPPO 1 (9-18KG)

Ripercorrere a ritroso le istruzioni appena descritte nel capitolo 2.3.

3. ULTERIORI OPERAZIONI

3.1 REGOLAZIONE DELL'ALTEZZA POGGIATESTA

E' possibile regolare l'altezza il poggiatesta per permettere di adattare al meglio il Seggiolino all'altezza del bambino. Una regolazione ottimale consente:

• Che la testa sia sempre ben contenuta e protetta (Gruppo 1/2/3).
• Che le cinture di sicurezza del seggiolino si- ano sempre all'altezza corretta, cioè quella delle spalle (Gruppo 0+ e Gruppo 1).
• Che la cintura diagonale dell'auto sia sempre all'altezza giusta grazie ai passaggi cintura integrati nel poggiatesta (Q) (Gruppo 2/3).

Per effettuare la regolazione dell'altezza del poggiatesta, agire sulla leva regolazione poggiatesta (S), fino a raggiungere l'altezza desiderata (Fig. 62).

3.2 REGOLAZIONE DELLA RECLINAZIONE

Per variare l'inclinazione è necessario sbloccare la leva di reclinazione (L) posta sotto la seduta agendo sulla seconda sicurezza e selezionare la posizione desiderata.

Quando installato in Gruppo 0+ (0-13 kg) il seggiolino deve essere regolato nella posizione R.

In Gruppo 1 (9-18 kg) il seggiolino può essere regolato nelle posizioni 1, 2 e 3.

In Gruppo 2/3 (15-36 kg) il seggiolino può essere utilizzato solamente nelle posizioni 1 e 2.

Il seggiolino è dotato di Side Safety System (F) per garantire maggiore protezione in caso di impatto laterale.

Se il dispositivo dovesse interferire con parti dell'auto è possibile rimuoverlo, sganciandolo dalla sua sede (Fig. 63).

3.4 PULIZIA E MANUTENZIONE

Le operazioni di pulizia e manutenzione devono essere effettuate solo da un adulto.

Pulizia della fodera.

La fodera del Seggiolino è completamente sfoderabile e lavabile a mano o in lavatrice a 30°C. Per il lavaggio seguire le istruzioni riportate sull'etichetta del rivestimento.

DEL Lavaggio in lavatrice a 30°C

Non candeggiare

Non asciugare in asciugatrice

Non stirare

Non lavare a secco

Non usare mai detergenti abrasivi o solventi. Non centrifugare la fodera e lasciarla asciugare senza strizzarla. La fodera può essere sostituita esclusivamente con un ricambio approvato dal costruttore, poiché costituisce parte integrante del Seggiolino e quindi elemento di sicurezza.

ATTENZIONE! Il Seggiolino non deve essere mai usato senza la fodera, per non compromettere la sicurezza del bambino.

Per rimuovere il tessile procedere come indicato di seguito:

Poggiatesta

- Sfilare il poggiatesta dal guida cinture (Fig. 64) e sganciare i bottoni sul retro (Fig. 65).

Seduta

- Sganciare i bottoni della patella centrale (Fig. 66) e successivamente quelli posti attorno alla scocca (Fig. 67).

PULIZIA DELLE PARTI PLASTICHE O IN METALLO

Per la pulizia delle parti in plastica o in metallo verniciato utilizzare solamente un panno umido. Non utilizzare mai detergenti abrasivi o solventi. Le parti mobili del Seggiolino non devono essere in alcun modo lubrificate.

CONTROLLO DELL'INTEGRITÀ DEI COMPONENTI

Si raccomanda di verificare regolarmente l'integrità e lo stato di usura dei seguenti componenti:

- Fodera: verificare che non fuoriescano im-

bottiture o che non ci sia rilascio di parti di esse. Verificare lo stato delle cuciture che devono essere sempre integre.

•Cinture:verificare che non ci sia un anomalo sfibramento della trama tessile con evidente riduzione dello spessore in corrispondenza del nastro di regolazione, dello spartigambe, sui rami spalle e nella zona della piastra di regolazione delle cinture.
- Plastiche: verificare lo stato di usura di tutte le parti in plastica che non devono presentare evidenti segni di danneggiamento o di scolorimento.

ATTENZIONE! Nel caso in cui il Seggiolino risultasse deformato o fortemente usurato deve essere sostituito: potrebbe aver perso le caratteristiche originali di sicurezza.

CONSERVAZIONE DEL PRODOTTO

Quando non installato sull'auto si raccomanda di conservare il Seggiolino in un posto asciutto, lontano da fonti di calore e al riparo da polvere, umidita e luce solare diretta.

Raggiunto il limite di utilizzo previsto per il Seggiolino, interrompere l'uso dello stesso e depositarlo tra i rifiuti. Per motivi di rispetto dell'ambiente, separare i diversi tipi di rifiuti secondo quanto previsto dalla normativa vigente nel proprio Paese.

GARANZIA

Il prodotto è garantito contro ogni difetto di conformità in normali condizioni di utilizzo secondo quanto previsto dalle istruzioni d'uso. La garanzia non sarà applicata, dunque, in caso di danni derivanti da un uso improprio, usura o eventi accidentali.

Per la durata della garanzia sui difetti di conformità si rinvia alle specifiche previsioni delle normative nazionali applicabili nel paese d'acquisto, dove previste.

UNICO PLUS Gr. 0+/1/2/3 0-36 kg

VERY IMPORTANT! TO BE READ IMMEDIATELY.

IMPORTANT: READ THE ENTIRE INSTRUCTION BOOKLET CAREFULLY BEFORE USE IN ORDER TO AVOID RISKS WHEN USING THE PRODUCT AND STORE IT FOR FUTURE REFERENCE. FOLLOW THESE INSTRUCTIONS CAREFULLY IN ORDER NOT TO COMPROMISE YOUR CHILD'S SAFETY.

WARNING: BEFORE USE, REMOVE AND DISPOSE OF ALL PLASTIC BAGS AND PACKAGING MATERIALS AND KEEP THEM OUT OF REACH OF CHILDREN. IT IS RECOMMENDED TO DISPOSE OF THESE ITEMS AT A SEPARATE WASTE SORTING COLLECTION POINT, AS REQUIRED BY REGULATIONS IN FORCE.

CONTENTS:

1. INTRODUCTION

1.1 WARNINGS

1.2 DESCRIPTION OF THE COMPONENTS

ARTSANA SUISSE S.A Stabile la Punta Via Cantonale 2/b 6928 Manno (TI)-Svizzera [phone] www.CHICCO.ch

ARTSANA BRASIL LTDA. Av. Comendador Aladino Selmi 4630 – Galpões 06 e 07 – Vila San Martin Campinas – SP CEP: 13069-096 [phone] www.CHICCO.com.br

ARTSANA MEXICO S.A Dec V. Ruben Dario 1015 Colonia Lomas De Providencia 44647 Guadalajara, Jalisco-Mexico 01800 702 8983 www.CHICCO.com.mx

ARTSANA ARGENTINA S.A. Uruguay 4501 Victoria Cp(1644) San Fernando- Buenos Aires-Argentina 0810-888-2442 www.CHICCO.com.ar
