Unico Plus - Kindersitz CHICCO - Kostenlose Bedienungsanleitung

Produkttyp	Kindersitz
Marke	Chicco
Modell	Unico Plus
Gewichtsgruppen	0+ (0-13 kg), 1 (9-18 kg), 2/3 (15-36 kg) – von Geburt an bis ca. 12 Jahre
Zulassung	Verordnung ECE R44/04 – Einrichtung „Semi-Universal“
Installationsmethode	Feste ISOFIX-Konnektoren + Top Tether (Gruppe 0+) oder ISOFIX + 3-Punkt-Fahrzeuggurt (Gruppen 1, 2/3)
Einbaurichtung	Rückwärtsgerichtet (Gruppe 0+), vorwärtsgerichtet (Gruppen 1, 2/3)
Kopfstützenverstellung	Höhenverstellbar über seitlichen Hebel
Neigungsverstellung	Positionen: R (Gruppe 0+), 1, 2, 3 (Gruppe 1), 1, 2 (Gruppe 2/3)
Sicherheitsgurt	5-Punkt, höhen- und spannungsverstellbar
Seitenaufprallschutz	Abnehmbares Side Safety System
Reduzierkissen	Inklusive, für Neugeborene bis 6 kg
Bezug	Abnehmbar, waschbar bei 30°C in der Maschine (nicht im Trockner trocknen, nicht bügeln)
Lebensdauer	Nicht länger als 10 Jahre nach dem Kauf verwenden
Garantie	Gegen Material- und Verarbeitungsfehler gemäß nationalen Bestimmungen

Häufig gestellte Fragen - Unico Plus CHICCO

Wie installiere ich den Sitz in Gruppe 0+ (0-13 kg)?

Der Sitz muss immer rückwärtsgerichtet installiert werden und der Airbag deaktiviert sein. Verwenden Sie unbedingt die festen Konnektoren und den Top Tether. Drehen Sie den Sitz um 180° mit dem Hebel (M), stellen Sie die Neigung auf Position R, verbinden Sie die Konnektoren mit den ISOFIX-Verankerungen bis zum Einrasten (grüne Anzeige), drücken Sie den Sitz gegen die Rückenlehne, haken Sie den Top Tether am Fahrzeugankerpunkt ein und spannen Sie ihn bis zur grünen Anzeige.

Wie wechsle ich von der Konfiguration Gruppe 1 zu Gruppe 2/3?

Lösen Sie die Gurte des Sitzes, indem Sie die Taste (O) drücken. Stellen Sie die Kopfstütze auf maximale Höhe. Lösen Sie die Gurte des Harnischs und entfernen Sie sie aus der Schnalle. Verstauen Sie die Schnalle im Fach unter dem Sitz und wickeln Sie die Gurte in die seitlichen Fächer. Legen Sie die Gurtpolster in die Rückenlehne und den Schrittgurt unter den Stoff. Der Sitz ist dann bereit für die Verwendung mit dem Fahrzeuggurt.

Kann ich diesen Sitz auf dem Beifahrersitz installieren?

In Gruppe 0+ (0-13 kg) ist dies nur möglich, wenn der Frontairbag deaktiviert ist. In Gruppe 1 (9-18 kg) wird davon abgeraten, ist aber möglich, wenn der Vordersitz ganz zurückgeschoben und der Airbag aktiviert ist. In Gruppe 2/3 befolgen Sie die Anweisungen des Fahrzeugherstellers. Niemals auf einem seitlichen oder rückwärtsgerichteten Sitz installieren.

Welche Gewichte und Altersangaben sind für jede Gruppe erlaubt?

Gruppe 0+: von Geburt an bis 13 kg (ca. 12-15 Monate) – rückwärtsgerichtet.
Gruppe 1: von 9 bis 18 kg (ca. 9 Monate bis 4 Jahre) – vorwärtsgerichtet.
Gruppe 2/3: von 15 bis 36 kg (ca. 3 bis 12 Jahre) – vorwärtsgerichtet.

Wie reinige ich den Bezug des Sitzes?

Der Bezug ist abnehmbar und bei 30°C in der Maschine waschbar. Verwenden Sie einen Schonwaschgang, nicht bleichen, nicht im Trockner trocknen, nicht bügeln und nicht chemisch reinigen. Zum Entfernen lösen Sie die Knöpfe an Kopfstütze und Sitzfläche. Verwenden Sie niemals abrasive Reinigungsmittel oder Lösungsmittel. Der Sitz darf niemals ohne Bezug verwendet werden.

Wie stelle ich die Höhe der Kopfstütze ein?

Verwenden Sie den Verstellhebel (S) an der Rückseite der Kopfstütze, um sie auf die gewünschte Höhe zu schieben. Eine optimale Einstellung ermöglicht, dass die Gurte auf Schulterhöhe sind (Gruppen 0+ und 1) und der Diagonalgurtführer (Q) maximal 2 cm über der Schulter liegt (Gruppen 2/3).

Was tun bei einem Unfall?

Auch bei einem leichten Unfall kann der Kindersitz unsichtbare Schäden erleiden. Ersetzen Sie ihn sofort durch einen neuen. Verwenden Sie niemals einen gebrauchten Sitz nach einem Unfall.

Wie lange ist die Lebensdauer des Sitzes?

Verwenden Sie das Produkt nicht länger als 10 Jahre ab Kaufdatum. Die Materialien können mit der Zeit durch Sonne und Hitze altern und die Sicherheit beeinträchtigen.

Kann ich den Sitz ohne die festen ISOFIX-Konnektoren verwenden?

Nein, für alle Gruppen muss die Installation immer die festen Konnektoren (ISOFIX) in Kombination mit dem Top Tether (Gruppe 0+) oder dem 3-Punkt-Fahrzeuggurt (Gruppen 1, 2/3) verwenden. Niemals nur den Sicherheitsgurt benutzen.

Wie überprüfe ich, ob der Sitz korrekt installiert ist?

Stellen Sie sicher, dass die Fixierungsanzeigen der festen Konnektoren auf grün stehen. Beim Top Tether muss das Gurtband gespannt sein und die grüne Anzeige sichtbar. Der Fahrzeuggurt darf nicht verdreht sein und das Kind festhalten. Konsultieren Sie die Anleitung für jede spezifische Konfiguration.

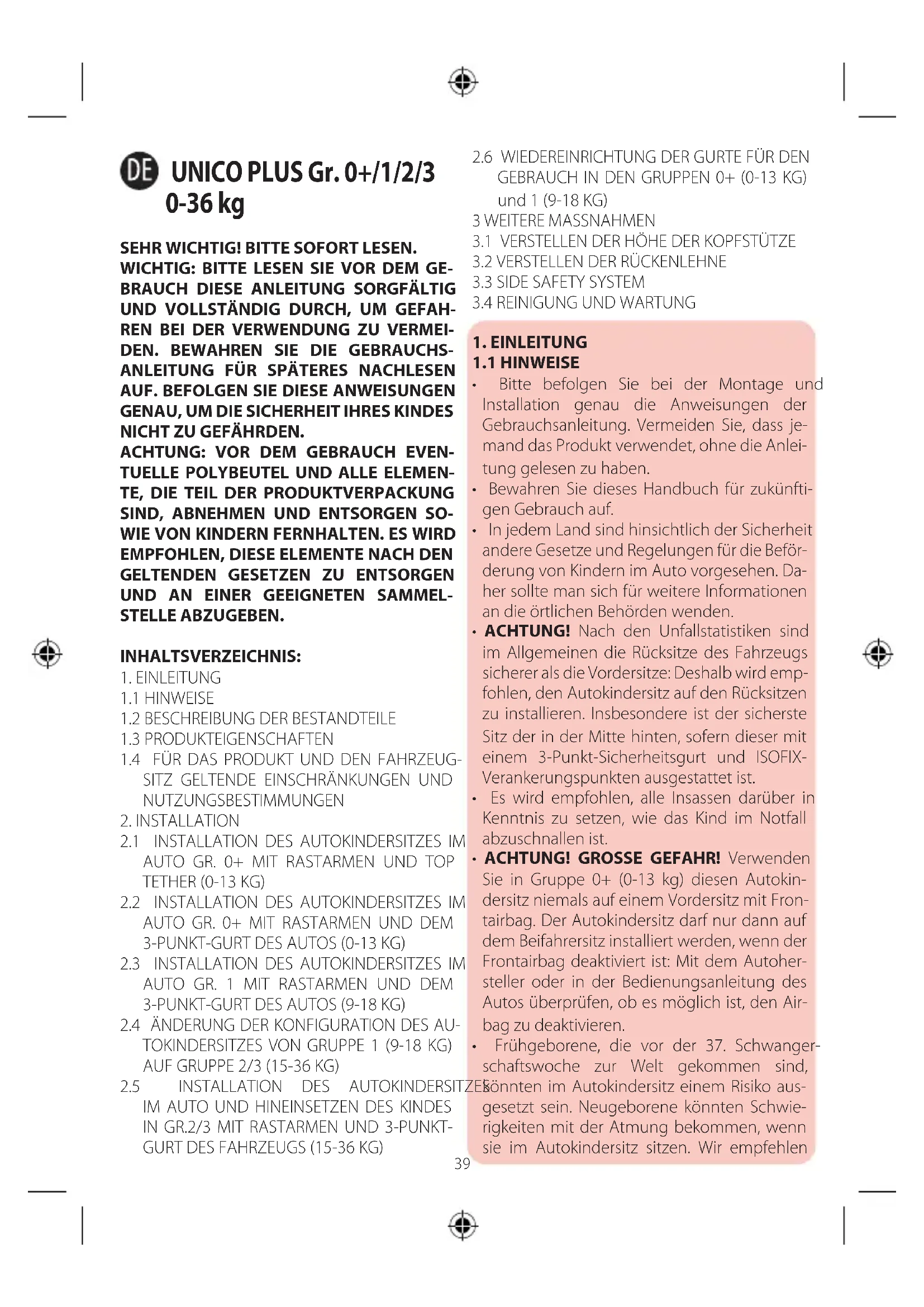

BEDIENUNGSANLEITUNG Unico Plus CHICCO

SEHR WICHTIG! BITTE SOFORT LESEN. WICHTIG: BITTE LESEN SIE VOR DEM GE-BRAUCH DIESE ANLEITUNG SORGFÄLTIG UND VOLLSTÄNDIG DURCH, UM GEFAH-REN BEI DER VERWENDUNG ZU VERMEIDEN. BEWAHREN SIE DIE GEBRAUCHS-ANLEITUNG FÜR SPÄTERES NACHLESEN AUF. BEFOLGEN SIE DIESE ANWEISUNGEN GENAU, UM DIE SICHERHEIT IHRES KINDES NICHT ZU GEFÄHRDEN.

ACHTUNG: VOR DEM GEBRAUCH EVEN TUELLE POLYBEUTEL UND ALLE ELEMENTE, DIE TEIL DER PRODUKTVERPACKUNG SIND, ABNEHMEN UND ENTSORGEN SOWIE VON KINDERN FERNHALTEN. ES WIRD EMPFOHLEN, DIESE ELEMENTE NACH DEN GELTENDEN GESETZEN ZU ENTSORGEN UND AN EINER GEEIGNETEN SAMMEL-STELLE ABZUGEBEN.

INHALTSVERZEICHNIS:

1. EINLEITUNG

1.1 HINWEISE

1.2 BESCHREIBUNG DER BESTANDTEILE

1.3 PRODUKTEIGENSCHAFTEN

1.4 FÜR DAS PRODUKT UND DEN FAHRZEUGSITZ GELTENDE EINSCHRÄNKUNGEN UND NUTZUNGSBESTIMMUNGEN

1. INSTALLATION

2.1 INSTALLATION DES AUTOKINDERSITZES IM AUTO GR. 0+ MIT RASTARMEN UND TOP TETHER (0-13 KG)

2.2 INSTALLATION DES AUTOKINDERSITZES IM AUTO GR. 0+ MIT RASTARMEN UND DEM 3-PUNKT-GURT DES AUTOS (0-13 KG)

2.3 INSTALLATION DES AUTOKINDERSITZES IM AUTO GR. 1 MIT RASTARMEN UND DEM 3-PUNKT-GURT DES AUTOS (9-18 KG)

2.4 ÄNDERUNG DER KONFIGURATION DES AUTOKINDERSITZES VON GRUPPE 1 (9-18 KG) AUF GRUPPE 2/3 (15-36 KG)

2.5 INSTALLATION DES AUTOKINDERSIT IM AUTO UND HINEINSETZEN DES KINDES IN GR.2/3 MIT RASTARMEN UND 3-PUNKT-GURT DES FAHRZEUGS (15-36 KG)

2.6 WIEDEREINRICHTUNG DER GURTE FÜR DEN GEBRAUCH IN DEN GRUPPEN 0+ (0-13 KG) und 1 (9-18 KG)

3 WEITERE MASSNAHMEN

3.1 VERSTELLEN DER HÖHE DER KOPFSTÜTZE

3.2 VERSTELLEN DER RÜCKENLEHNE

3.4 REINIGUNG UND WARTUNG

1. EINLEITUNG

1.1 HINWEISE

- Bitte befolgen Sie bei der Montage und Installation genau die Anweisungen der Gebrauchsanleitung. Vermeiden Sie, dass jemand das Produkt verwendet, ohne die Anleitung gelesen zu haben.

- Bewahren Sie dieses Handbuch für zukünftigen Gebrauch auf.

- In jedem Land sind hinsichtlich der Sicherheit andere Gesetze und Regelungen für die Beförderung von Kindern im Auto vorgesehen. Daher sollte man sich für weitere Informationen an die örtlichen Behörden wenden.

- ACHTUNG! Nach den Unfallstatistiken sind im Allgemeinen die Rücksitze des Fahrzeugs sicherer als die Vordersitze: Deshalb wird empfohlen, den Autokindersitz auf den Rücksitzen zu installieren. Insbesondere ist der sicherste Sitz der in der Mitte hinten, sofern dieser mit einem 3-Punkt-Sicherheitsgurt und ISOFIX-Verankerungspunkten ausgestattet ist.

- Es wird empfohlen, alle Insassen darüber in Kenntnis zu setzen, wie das Kind im Notfall abzuschnallen ist.

- ACHTUNG! GROSSE GEFAHR! Verwenden Sie in Gruppe 0+ (0-13 kg) diesen Autokindersitz niemals auf einem Vordersitz mit Frontairbag. Der Autokindersitz darf nur dann auf dem Beifahrersitz installiert werden, wenn der Frontairbag deaktiviert ist: Mit dem Autohersteller oder in der Bedienungsanleitung des Autos überprüfen, ob es möglich ist, den Airbag zu deaktivieren.

- Frühgeborene, die vor der 37. Schwangerschaftswoche zur Welt gekommen sind, ZESönnten im Autokindersitz einem Risiko ausgesetzt sein. Neugeborene könnten Schwierigkeiten mit der Atmung bekommen, wenn sie im Autokindersitz sitzen. Wir empfehlen

Ihnen daher, sich an Ihren Arzt oder an das Krankenhauspersonal zu wenden, damit diese Ihr Kind beurteilen und den entsprechenden Autokindersitz empfehlen können, bevor Sie das Krankenhaus verlassen.

- In Gruppe 1 (9-18 kg), wenn der Autokindersitz auf dem Vordersitz mit aktiviertem Frontairbag installiert wird, empfiehlt es sich aus Sicherheitsgründen, den Fahrzeugsitz soweit zurückzustellen, wie dies mit den anderen Insassen auf dem Rücksitz vereinbar ist.

- Verwenden Sie diesen Autokindersitz niemals auf Autositzen, die seitlich oder entgegen der Fahrrichtung ausgerichtet sind.

- Den Autokindersitz nur auf Autositzen installieren, die korrekt auf das Fahrgestell montiert wurden und in Fahrtrichtung ausgerichtet sind.

- Achten Sie darauf, wie der Autokindersitz im Fahrzeug installiert wird, damit ein beweglicher Fahrzeugsitz oder die Autotür keine Gefahr bergen.

- Kein Autokindersitz kann bei einem Unfall die totale Sicherheit des Kindes gewährleisten, aber die Verwendung dieses Produktes reduziert das Verletzungs- und Todesrisiko des Kindes.

- Das Risiko ernsthafter Schäden für das Kind steigt nicht nur im Falle eines Unfalls, sondern auch unter anderen Umständen (z. B. scharfes Bremsen usw.), wenn die in diesem Handbuch angegebenen Anweisungen nicht gewissenhaft befolgt werden. Prüfen Sie stets, ob der Autokindersitz korrekt am Fahrzeugsitz fixiert ist.

- Bei Beschädigung, Verformung oder starker Abnutzung muss der Autokindersitz ersetzt werden: Die ursprünglichen Sicherheitseigenschaften könnten nicht mehr gewährleistet sein.

- Nehmen Sie ohne die Zustimmung des Herstellers keine Änderungen oder Ergänzungen am Produkt vor.

- Installieren Sie ausschließlich Zubehör, Ersatzteile und Komponenten, die vom Hersteller geliefert wurden.

- Legen Sie keine Gegenstände, außer für das Produkt genehmigte Zubehörteile, weder zwischen den Fahrzeugsitz und den Auto-

kindersitz noch zwischen den Autokindersitz und das Kind: Im Fall eines Unfalls könnte sonst der Autokindersitz nicht korrekt funktionieren.

- Auch nach einem leichten Unfall kann der Autokindersitz Schäden davon tragen, die nicht stets mit bloßem Auge sichtbar sind: Er muss daher auf jeden Fall ersetzt werden.

- Verwenden Sie das Produkt NICHT länger als 10 Jahre. Nach Ablauf dieser Zeit können Materialveränderungen (z.B. durch Einwirkung von Sonnenlicht) die Wirksamkeit des Produkts verringern oder beeinträchtigen.

- Benutzen Sie bitte keine Autokindersitze aus zweiter Hand: Diese könnten Strukturschäden erlitten haben, die nicht mit bloßem Auge sichtbar sind und somit die Sicherheit des Produkts gefährden.

- Lassen Sie Ihr Kind nie unbeaufsichtigt im Autokindersitz sitzen.

- Falls Ihr Fahrzeug länger in der Sonne stand, vergewissern Sie sich bitte, bevor Sie das Kind in den Autokindersitz setzen, dass kein Teil des Autokindersitzes überhitzt ist: In einem solchen Fall lassen Sie den Autokindersitz abkühlen, bevor Sie das Kind hineinsetzen, damit es sich nicht verbrennt.

- Der Bezug darf nur durch einen vom Hersteller genehmigten Bezug ersetzt werden, da dieser ein fester Bestandteil des Autokindersitzes ist. Der Autokindersitz darf niemals ohne Bezug benutzt werden, um die Sicherheit des Kindes nicht zu beeinträchtigen.

- Achten Sie darauf, dass das Gurtband nicht verdreht ist und vermeiden Sie, dass diese oder Teile des Autokindersitzes in die Türen eingeklemmt werden oder scharfen Stellen streifen. Der Autokindersitz ist nicht mehr verwendbar, wenn der Gurt durchgeschnitten oder zerfranst ist.

- Wenn das Kind nicht im Auto transportiert wird, muss der Autokindersitz trotzdem befestigt bleiben oder in den Kofferraum gelegt werden. Der nicht befestigte Autokindersitz kann im Falle eines Unfalls oder scharfen Bremsens für die Fahrgäste eine Gefahr darstellen.

- Vergewissern Sie sich, dass insbesondere auf der Hutablage im Fahrzeug weder Gegen-

stände noch Gepäck transportiert werden, die nicht sicher festgemacht oder positioniert wurden: Bei einem Unfall oder bei ruckartigem Bremsen könnten diese die Insassen verletzen.

• Achten Sie darauf, dass umklappbare oder drehbare Fahrzeugsitze gut eingerastet sind. Diese könnten bei einem Unfall eine Gefahr darstellen.
• Vergewissern Sie sich, dass die Kopfstütze des Fahrzeugsitzes nicht gegen die Kopfstütze des Autokindersitzes stößt: Sie darf diese nicht nach vorne drücken. Sollte dies jedoch der Fall sein, entfernen Sie die Kopfstütze vom Fahrzeugsitz, auf welchem der Auto Kindersitz installiert wird und legen Sie diese nicht auf die Hutablage.
• Achten Sie darauf, dass alle Insassen zu ihrer eigenen Sicherheit im Fahrzeug angeschnallt sind. Ein Insasse, der nicht mit dem Sicherheitsgurt angeschnallt ist, kann bei einem Unfall oder scharfem Bremsen eine Gefahr für das Kind im Autokindersitz darstellen.
• Machen Sie während einer langen Autoreise öfters Pausen. Das Kind ermüdet sehr schnell.
• Nehmen Sie das Kind auf keinen Fall während der Fahrt aus dem Autokindersitz. Wenn das Kind Bewegung oder Ihre Aufmerksamkeit braucht, suchen Sie einen sicheren Platz und halten Sie an.
  • Die Gesellschaft Artsana übernimmt keine Haftung bei unsachgemäßem Gebrauch des Produktes.

1.2 BESCHREIBUNG DER BESTANDTEILE Abb. A

A. Sitzfläche des Autokindersitzes
B. Basis des Autokindersitzes
C. Rastarme
D. Taste Rastarme
E. Anzeiger Rastarme eingerastet
F. Side Safety System
V. Top Tether

Abb. B

G. Kopfstütze
H. Rückenlehne
I. Schulterpolster
J. Gurte des Autokindersitzes

K. Gurtschloss
L. Hebel zum Verstellen der Rückenlehne
M. Hebel zum Drehen der Sitzfläche
N. Gurtlängenverstellband
O. Gurtverstelltaste
P. Gurtführung
Q. Gurtführung Gruppe 2/3
R. Sitzverkleinerer

Abb. C

S. Hebel zum Verstellen der Kopfstütze
T. Obere Gurtführung
U. Gurtführungsschlitz
V. Top Tether

1.3 PRODUKTEIGENSCHAFTEN

GRUPPE 0+, 1, 2 und 3 (SEMI-UNIVERSAL).

WICHTIGER HINWEIS

1. Dies ist eine "semi-universale" Rückhalteeinrichtung für Kinder, die nach der Richtlinie ECE R44/04 zugelassen und ausschließlich mit den Fahrzeugen kompatibel ist, die in der speziellen, mit dem Produkt gelieferten "Liste der Fahrzeuge" aufgeführt sind.
2. Geeignet für den Einsatz in Fahrzeugen mit Dreipunkt-, Statik- oder Retraktor-Sicherheitsgurten, die der Richtlinie UN/ECE Nr. 16 oder anderen vergleichbaren Normen entsprechen.
3. Sollten Zweifel bestehen, wenden Sie sich bitte an den Hersteller der Rückhalteeinrichtung oder an den Händler.

1.4 FÜR DAS PRODUKT UND DEN FAHR-ZEUGSITZ GELTENDE EINSCHRÄN-KUNGEN UND NUTZUNGSBESTIM-MUNGEN

ACHTUNG! Halten Sie gewissenhaft die folgenden Einschränkungen und Nutzungsbestimmungen in Bezug auf das Produkt und den Fahrzeugsitz ein: Andernfalls ist keine Sicherheit gewährt.

• Dieser Autokindersitz ist für die Verwendung mit Kindern zwischen 0 und 36 kg Gewicht zugelassen (ab der Geburt bis etwa 12 Jahre).
• Der Fahrzeugsitz muss mit einem Dreipunkt-, Statik- oder Retraktor-Sicherheitsgurt ausgestattet sein, der nach der

UNI/ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen zugelassen ist (Abb. 1).

ACHTUNG! Den Autokindersitz niemals mit dem Zwei-Punkt-Sicherheitsgurt des Autos (Abb. 2) befestigen.

• Der Autokindersitz kann auf dem vorderen Beifahrersitz montiert werden, der mit ISOFIX-Verankerungen ausgestattet ist, oder auf einem beliebigen Rücksitz mit ISOFIX-Verankerungen. In der Gruppe 0+ (0-13 kg) darf der Autokindersitz nur dann auf dem Beifahrersitz installiert werden, wenn der Frontairbag deaktiviert ist. Verwenden Sie diesen Autokindersitz niemals auf seitlich ausgerichteten oder gegen die Fahrrichtung montierten Sitzen (Abb. 3).
• Das Produkt ist ausschließlich für den Gebrauch als Autokindersitz und nicht für die Verwendung im Haus bestimmt.
• Es kann vorkommen, dass das Gurtschloss des Fahrzeuggurts zu lang ist und die vorgesehene Höhe im Verhältnis zum unteren Teil des Sitzes übersteigt (Abb. 4A-4B). In diesem Fall darf der Autokindersitz nicht auf diesem Sitz befestigt werden, sondern ist auf einem anderen Sitz zu installieren, bei dem dieses Problem nicht besteht. Für weitere Informationen zu diesem Thema, wenden Sie sich bitte an den Fahrzeughersteller.

ACHTUNG! Gruppe 0+ und Gruppe 1. Bei Verwendung in Fahrzeugen, die auf der hinteren Sitzbank mit Sicherheitsgurten mit integrierten Airbags ausgestattet sind (aufblasbare Gurte), kann die Wechselwirkung zwischen dem aufblasbaren Teil des Fahrzeuggurts und dieser Rückhalteeinrichtung für Kinder schwere oder sogar tödliche Verletzungen bewirken. Montieren Sie diese Rückhalteeinrichtung für Kinder nicht, wenn Sie einen aufblasbaren Sicherheitsgurt verwenden.

ACHTUNG! Gruppe 2/3. Bei Verwendung in Fahrzeugen mit hinteren Sicherheitsgurten mit integriertem Airbag (aufblasbare Gurte), die Gebrauchsanweisung des Fahrzeugherstellers befolgen.

2. INSTALLATION

ACHTUNG! Diese Anleitung bezieht sich sowohl im Text als auch in den Zeichnungen auf eine Installation auf dem hinteren rechten Fahrzeugsitz. Für die Installation in anderen Positionen muss dieselbe Abfolge der Arbeitsgänge vorgenommen werden.

2.1 INSTALLATION DES AUTOKINDERSITZES IM AUTO GR. 0+ MIT RASTARMEN UND TOP TETHER (0-13 KG)

Der Autokindersitz in Gruppe 0+ ist IMMER entgegengesetzt zur Fahrtrichtung mit deaktiviertem Airbag zu installieren.

Bei der Installation müssen STETS die Rastarme und der Top Tether verwendet werden.

• Betätigen Sie den Hebel (M) und drehen Sie die Sitzfläche um 180°, vergewissern Sie sich dabei, dass sie blockiert und entgegengesetzt zur Fahrtrichtung ausgerichtet ist (Abb. 5).
• Betätigen Sie den Hebel zum Verstellen der Rückenlehne (L), bis der rote Pfeil mit der Position R übereinstimmt (Abb. 6).
• Stellen Sie den Autokindersitz entgegen die Fahrtrichtung auf den Fahrzeugsitz.
• Ziehen Sie die Rastarme (C) vollständig heraus, drücken Sie dazu die Tasten (D) (Abb. 7).
• Befestigen Sie die Rastarme an den Rastbügeln zwischen der Rückenlehne und der Sitzfläche (Abb. 8). Ein Klicken zeigt an, dass die Rastarme eingerastet sind und der Anzeiger wechselt von Rot auf Grün.
• Drücken Sie den Autokindersitz kräftig gegen die Rückenlehne des Fahrzeugsitzes, damit er optimal anliegt (Abb. 9).
• Führen Sie den Top Tether (V) auf Höhe der blauen Gurtführung (P) durch (Abb. 10).
• Prüfen Sie, dass der Gurt des Top Tether korrekt in der blauen Gurtführung sitzt (Abb. 11).
• ACHTUNG! Den Top Tether zwischen dem oberen Teil der Rückenlehne des Fahrzeugsitzes und der Kopfstütze durchführen. Den Top Tether niemals oberhalb der Kopfstütze des Autos entlang führen (Abb. 12).

ACHTUNG! In der Gebrauchsanweisung des Autos nachsehen, um den Befestigungspunkt des Top Tether des Kinderautositzes zu finden. Dieser Befestigungspunkt ist durch ein entsprechendes Etikett gekennzeichnet (Abb. 13) und kann sich in den Positionen befinden, die in den Abbildungen 13A – 13B – 13C – 13D angegeben sind.

ACHTUNG! Sicherstellen, dass die richtige Verankerung für den Top Tether verwendet wird. Sie darf nicht mit dem Ring für die Gepäckbefestigung verwechselt werden.

• Sobald der Verankerungspunkt gefunden ist, den Haken des Top Tether (V) dort einhaken. Die Gurtlänge des Top Tether einstellen, indem fest am Band gezogen wird, um es zu spannen. Die ordnungsgemäße Spannung wird durch einen grünen Anzeiger am Band bestätigt (Abb. 14). Das überschüssige Band aufwickeln und mit dem speziellen Klettverschluss sichern. Das Sitzverkleinerer-Kissen ist ab der Geburt bis 6 kg zu verwenden. Nach abgeschlossener Installation, um das Kind hineinzusetzen wie folgt vorgehen:
• Drücken Sie die Gurtverstelltaste (O), greifen Sie gleichzeitig die Gurte des Autokindersitzes und ziehen Sie diese zu sich, bis sie so weit wie möglich herausgezogen sind (Abb. 15).
• Lösen Sie die Gurte des Autokindersitzes, indem Sie die Taste des Gurtschlosses drücken (Abb. 16).
• Setzen Sie das Kind vorsichtig in den Auto-kindersitz, setzen Sie die beiden Zungen des Gurts zusammen und rasten Sie diese wieder in das Gurtschloss ein (Abb. 17).
• Regeln Sie die Höhe der Kopfstütze mit dem speziellen Hebel (S), so dass die Gurte in Höhe der Schultern des Kindes herauskommen (Abb. 18).
• Um die Gurtspannung einzustellen, ziehen Sie das Verstellband (N) vorsichtig nach oben, bis die richtige Spannung erreicht ist (Abb. 19).

Um den Autokindersitz auszubauen, lösen Sie die Sicherheitsgurte des Autos und die Rastarme (C), indem Sie die Entriegelungstasten (D) drücken.

2.2 INSTALLATION DES AUTOKINDERSITZES IM AUTO GR. 0+ MIT RASTARMEN UND DEM 3-PUNKT-GURT DES AUTOS (0-13 KG)

Der Autokindersitz in Gruppe 0+ ist IMMER entgegengesetzt zur Fahrtrichtung mit deaktiviertem Airbag zu installieren.

Die Installation muss STETS mit den Rastarmen und dem 3-Punkt-Gurt des Autos erfolgen.

• Betätigen Sie den Hebel (M) und drehen Sie die Sitzfläche um 180°, vergewissern Sie sich dabei, dass sie blockiert und entgegengesetzt zur Fahrtrichtung ausgerichtet ist (Abb. 20).
• Betätigen Sie den Hebel zum Verstellen der Rückenlehne (L), bis der rote Pfeil mit der Position R übereinstimmt (Abb. 21).
• Stellen Sie den Autokindersitz entgegen die Fahrtrichtung auf den Fahrzeugsitz.
• Ziehen Sie die Rastarme (C) vollständig heraus, drücken Sie dazu die Tasten (D) (Abb. 22).
• Befestigen Sie die Rastarme an den Rastbügeln zwischen der Rückenlehne und der Sitzfläche (Abb. 23). Ein Klicken zeigt an, dass die Rastarme eingerastet sind und der Anzeiger wechselt von Rot auf Grün.
• Drücken Sie den Autokindersitz kräftig gegen die Rückenlehne des Fahrzeugsitzes, damit er optimal anliegt (Abb. 24).
• Nehmen Sie den Sitzverkleinerer ab und öffnen Sie das Gurtschloss des Autokindersitzes (Abb. 25).
• Ziehen Sie den Beckengurt des Sicherheitsgurtes durch die blauen Gurtführungen (P) (Abb. 26). Ziehen Sie den diagonalen Teil des Fahrzeuggurts durch die obere Gurtführung (T) und führen Sie ihn dabei in Höhe der blauen Gurtführung zwischen der Kopfstütze und dem Sitz durch (Abb. 27).
• Befestigen Sie den Gurt am Gurtschloss (Abb. 28).
• Legen Sie das Sitzverkleinerer-Kissen (0-6 kg) wieder auf.
  • Die Endkonfiguration des Autokindersitzes muss wie in Abb. 29 dargestellt aussehen.

Das Sitzverkleinerer-Kissen ist ab der Geburt bis 6 kg zu verwenden.

Nach abgeschlossener Installation, um das Kind hineinzusetzen wie folgt vorgehen:

• Drücken Sie die Gurtverstelltaste (O), greifen Sie gleichzeitig die Gurte des Autokindersitzes und ziehen Sie diese zu sich, bis sie so weit wie möglich herausgezogen sind (Abb. 30).
• Lösen Sie die Gurte des Autokindersitzes, indem Sie die Taste des Gurtschlosses drücken (Abb. 31).

• Setzen Sie das Kind vorsichtig in den Autokindersitz, setzen Sie die beiden Zungen des Gurts zusammen und rasten Sie diese wieder in das Gurtschloss ein (Abb. 32).
• Regeln Sie die Höhe der Kopfstütze mit dem speziellen Hebel (S), so dass die Gurte in Höhe der Schultern des Kindes herauskommen (Abb. 33).
• Um die Gurtspannung einzustellen, ziehen Sie das Verstellband (N) vorsichtig nach oben, bis die richtige Spannung erreicht ist (Abb. 34).
  Um den Autokindersitz auszubauen, lösen Sie die Sicherheitsgurte des Autos und die Rastarme (C), indem Sie die Entriegelungstasten (D) drücken.

2.3 INSTALLATION DES AUTOKINDERSITZES IM AUTO GR. 1 MIT RASTARMEN UND DEM 3-PUNKT-GURT DES AUTOS (9-18 KG)

Der Autokindersitz in Gruppe 1 ist IMMER in Fahrtrichtung zu installieren und es müssen STETS die Rastarme und der 3-Punkt-Gurt des Autos verwendet werden.

ACHTUNG! Verwenden Sie den geneigten Autokindersitz in den Positionen 1, 2 oder 3. Verwenden Sie NIEMALS die Position R.

• Betätigen Sie den Hebel (M) und drehen Sie die Sitzfläche um 180°, vergewissern Sie sich dabei, dass sie blockiert und in Fahrtrichtung ausgerichtet ist (Abb. 35).
• Stellen Sie den Autokindersitz in Fahrtrichtung auf den Fahrzeugsitz.
• Ziehen Sie die Rastarme (C) vollständig heraus, drücken Sie dazu die Tasten (D) (Abb. 36).
• Befestigen Sie die Rastarme an den Rastbügeln zwischen der Rückenlehne und der Sitzfläche (Abb. 37). Ein Klicken zeigt an, dass die Rastarme eingerastet sind und der Anzeiger wechselt von Rot auf Grün.
• Ziehen Sie den diagonalen Teil des Fahrzeuggurts durch die obere Gurtführung (T). Fügen Sie den 3-Punkt-Gurt in den Gurtführungsschlitz (U) ein und lassen Sie ihn aus dem entgegengesetzten Schlitz wieder austreten (Abb. 38)
  • Befestigen Sie den Autogurt (Abb. 39)
• Drücken Sie den Autokindersitz kräftig gegen die Rückenlehne des Fahrzeugsitzes, damit

er optimal anliegt (Abb. 40) und spannen Sie den diagonalen Gurt (Abb. 41).

Nach abgeschlossener Installation, um das Kind hineinzusetzen wie folgt vorgehen:

• Drücken Sie die Gurtverstelltaste (O), greifen Sie gleichzeitig die Gurte des Autokindersitzes und ziehen Sie diese, bis sie so weit wie möglich herausgezogen sind (Abb. 42).
• Lösen Sie die Gurte des Autokindersitzes, indem Sie die Taste des Gurtschlosses drücken (Abb. 43).
• Setzen Sie das Kind vorsichtig in den Auto-kindersitz, setzen Sie die beiden Zungen des Gurts zusammen und rasten Sie diese wieder in das Gurtschloss ein (Abb. 44).
• Regeln Sie die Höhe der Kopfstütze mit dem speziellen Hebel (S), so dass die Gurte in Höhe der Schultern des Kindes herauskommen (Abb. 45).
• Um die Gurtspannung einzustellen, ziehen Sie vorsichtig das Verstellband (N), bis die richtige Spannung erreicht ist (Abb. 46).

2.4 ÄNDERUNG DER KONFIGURATION DES AUTOKINDERSITZES VON GRUPPE 1 (9-18 KG) AUF GRUPPE 2/3 (15-36 KG)

Um die Konfiguration von Gruppe 1 auf Gruppe 2/3 zu wechseln, muss wie folgt vorgegan- gen werden:

• Lockern Sie die Gurte des Autokindersitzes so weit wie möglich, indem Sie die Verstelltaste (O) drücken (Abb. 47).
• Betätigen Sie den Hebel (S), um die Kopfstütze so hoch wie möglich zu stellen (Abb. 48).
• Ziehen Sie die Gurte des Autokindersitzes aus der Verankerung (Abb. 49A) und setzen Sie die Verankerung in die dazu bestimmte Aufnahme ein (Abb. 49B).
• Ziehen Sie die Gurte des Autokindersitzes durch die Ösen und aus dem Gurtschloss (Abb. 50).
• Nachdem Sie den Bezug vom Sitz abgenommen haben, positionieren Sie das Gurtschloss in die entsprechende Aufnahme im Fußbereich (Abb. 51).
• Rollen Sie die Gurte auf und verstauen Sie diese in den Aufnahmen an der Seite der Sitzfläche (Abb. 52).

- Verstauen Sie die Schulterpolster in der Rückenlehne (Abb. 53) und den gepolsterten Mittelsteg unter dem Bezug der Sitzfläche (Abb. 54).

2.5 INSTALLATION DES AUTOKINDERSITZES IM AUTO UND HINEINSETZEN DES KINDES IN GRUPPE 2/3 (15-36 KG) MIT RASTARMEN UND 3-PUNKT-GURT DES FAHRZEUGS.

ACHTUNG! Verwenden Sie den geneigten Autokindersitz in den Positionen 1 und 2. Verwenden Sie NIEMALS die Positionen R und 3. Die Installation muss STETS mit den Rastarmen und dem 3-Punkt-Gurt des Autos erfolgen.

• Stellen Sie den Autokindersitz in Fahrtrichtung auf den Fahrzeugsitz.
• Ziehen Sie die Rastarme (C) vollständig heraus, drücken Sie dazu die Tasten (D) (Abb. 55).
• Befestigen Sie die Rastarme an den Rastbügeln zwischen der Rückenlehne und der Sitzfläche (Abb. 56). Ein Klicken zeigt an, dass die Rastarme eingerastet sind und der Anzeiger wechselt von Rot auf Grün.
• Führen Sie den diagonalen Teil des Fahrzeuggurts hinter der Kopfstütze vorbei und durch die spezielle rote Gurtführung der Kopfstütze (Q) (Abb. 57).
• Setzen Sie das Kind in den Autokindersitz und vergewissern Sie sich, dass sein Rücken gut an der Rückenlehne des Autokindersitzes aufliegt.
• Befestigen Sie den Autogurt am Gurtschloss (Abb. 58).
• Bei der Höhenverstellung der Kopfstütze achten Sie bitte darauf, dass die diagonale Gurtführung (Q) sich über der Schulter des Kindes befindet, in einem Abstand von höchstens 2 cm (Abb. 59).
• Ziehen Sie den diagonalen Teil des Fahrzeuggurts zum Gurtaufroller, so dass der ganze Gurt gut gespannt ist und fest am Oberkörper des Kinds anliegt (Abb. 60).

ACHTUNG!

• Vergewissern Sie sich stets, dass der Gurt gleichmäßig angebracht und an keiner Stelle verdreht ist.
• Prüfen Sie, ob das diagonale Gurtband richtig an der Schulter des Kindes anliegt und

keinen Druck auf den Hals ausübt; wenn notwendig verstellen Sie die Kopfstütze.

- Prüfen Sie dann, ob sich der Gurtregler in zurückgestellter Position zur Rückenlehne des Fahrzeugsitzes befindet (Abb. 61).

2.6 WIEDEREINRICHTUNG DER GURTE FÜR DEN GEBRAUCH IN DEN GRUPPEN 0+ (0-13 KG) und 1 (9-18 KG)

Die gerade im Kapitel 2.3 beschriebenen Anweisungen in umgekehrter Reihenfolge ausführen.

3. WEITERE MASSNAHMEN

3.1 VERSTELLEN DER HÖHE DER KOPF-STÜTZE

Die Höhe der Kopfstütze kann eingestellt werden, um den Autokindersitz bestmöglich an die Körpergröße des Kindes anzupassen. Eine optimale Einstellung ermöglicht:

• dass der Kopf immer gut gehalten und geschützt ist (Gruppe 1/2/3).
• dass die Sicherheitsgurte des Autokindersitzes immer die richtige Höhe haben, d.h. auf Schulterhöhe sind (Gruppe 0+ und Gruppe 1).
• dass das diagonale Fahrzeuggurtband, dank der in die Kopfstütze (Q) integrierten Gurtführungen immer die richtige Höhe hat (Gruppe 2/3).
  Um die Höhe der Kopfstütze zu verstellen, betätigen Sie den Verstellhebel der Kopfstütze (S) solange, bis die gewünschte Höhe erreicht wird (Abb. 62).

3.2 EINSTELLUNG DER NEIGUNG

Um die Neigung zu verändern, müssen Sie den Neigungshebel (L) unter der Sitzfläche entriegeln, indem Sie die zweite Sicherung betätigen und die gewünschte Position wählen. Wenn der Autokindersitz in Gruppe 0+ (0-13 kg) installiert ist, muss er in Position R eingestellt sein.

In Gruppe 1 (9-18 kg) kann der Autokindersitz in die Positionen 1, 2 und 3 eingestellt werden. In Gruppe 2/3 (15-36 kg) kann er nur in den Positionen 1 und 2 verwendet werden.

Der Autokindersitz ist mit Side Safety System

(F) ausgestattet, um größere Sicherheit bei einem seitlichen Aufprall zu gewährleisten.

Wenn die Vorrichtung sich mit Teilen des Autos überlagern sollte, kann sie entfernt werden, indem man sie aus ihrem Sitz löst (Abb. 63).

3.4 REINIGUNG UND WARTUNG

Die Reinigungs- und Wartungsarbeiten dürfen nur von einem Erwachsenen durchgeführt werden.

Reinigung des Bezugs.

Der Bezug des Autokindersitzes kann vollständig abgenommen und von Hand oder in der Waschmaschine gewaschen werden (30°C). Zur Reinigung befolgen Sie bitte die Anleitungen auf dem Pflege-Etikett des Bezugs.

In der Maschine bei 30°C waschen

Nicht bleichen

Nicht im Trockner trocknen

Nicht bügeln

Keine chemische Reinigung möglich

Verwenden Sie keine Scheuer- oder Lösungsmittel. Den Bezug nicht schleudern und ohne Auswringen trocknen lassen. Der Bezug darf ausschließlich durch einen vom Hersteller genehmigten Bezug ersetzt werden, da er Bestandteil des Autokindersitzes und somit ein Sicherheitselement ist.

ACHTUNG! Der Autokindersitz darf niemals ohne den Bezug verwendet werden, damit die Sicherheit des Kindes nicht beeinträchtigt wird.

Um den Bezug zu entfernen, wie folgt vorgehen:

Kopfstütze

• Die Kopfstütze aus der Gurtführung ziehen (Abb. 64) und die Knöpfe auf der Rückseite lösen (Abb. 65).

Sitz

• Die Knöpfe des mittleren Stoffteils (Abb. 66) und daraufhin die um das Gestell herum (Abb. 67) öffnen.

REINIGUNG DER KUNSTSTOFF- UND METALLTEILE

Für die Reinigung der Kunststoff- oder der lackierten Metallteile sollte nur ein feuchtes Tuch verwendet werden. Benutzen Sie keine Scheuer- oder Lösungsmittel. Die beweglichen Teile des Autokindersitzes dürfen keinesfalls geschmiert werden.

KONTROLLE DER UNVERSEHRTHEIT DER BESTANDTEILE

Es wird empfohlen, regelmäßig die Unversehrtheit und den Verschleiß folgender Bestandteile des Autokindersitzes zu überprüfen:

- Bezug: Prüfen, ob die Polsterungen oder Teile davon beschädigt sind. Prüfen, ob die Nähte in perfektem Zustand sind.

•Gurte: Vergewissern Sie sich, dass am Verstellband, am Schrittgurt, an den Schulterbändern und im Bereich der Verstellplatte der Gurte kein Zerfransen des Gewebes mit sichtbarer Ausdünnung auftritt.

- Kunststoffe: Alle Kunststoffteile auf ihren Verschleißzustand prüfen. Sie dürfen keine sichtbaren Zeichen von Beschädigung, Verschleiß oder Ausbleichung zeigen.

ACHTUNG! Bei starker Verformung oder Abnutzung muss der Autokindersitz ersetzt werden: Die ursprünglichen Sicherheitskriterien könnten nicht mehr gegeben sein.

AUFBEWAHRUNG DES PRODUKTS

Wenn der Kindersitz nicht im Auto montiert ist, wird empfohlen, ihn an einem trockenen Ort, von Wärmequellen entfernt und vor Staub, Feuchtigkeit und direktem Sonnenlicht geschützt, aufzubewahren.

ENTSORGUNG DES PRODUKTS

Ist die für den Autokindersitz vorgesehene Gebrauchsgrenze erreicht, entsorgen Sie ihn. Aus Umweltschutzgründen müssen die verschiedenen Einzelteile des Autokindersitzes getrennt und die Entsorgungsbestimmungen Ihres Landes befolgt werden.

GARANTIE

Die Garantie gilt bei allen Konformitätsfehlern, die trotz normaler Gebrauchsbedingungen

(gemäß den Vorgaben der Gebrauchsanleitung) auftreten.

Die Garantie ist verwirkt bei unsachgemäßem Gebrauch, Abnutzung oder bei persönlichen Unglücksfällen.

Für die Laufzeit der Garantie auf Konformitätsmängel wird auf die besonderen Bestimmungen der nationalen Gesetzesvorschriften verwiesen, die im Land des Kaufs gelten, soweit vorgesehen.

UNICO PLUS Gr. 0+/1/2/3 0-36 kg

R. Miniverkleinkussen

Fig. C

3.2 AFSTELLEN VAN DE KANTELEN SCHUIN

2.2 INSTALLATION AV BILBARNSTOL GR. 0+ I BILEN MED STYVA KONTAKTDON OCH BILENS TREPUNKTSBÄLTE (0-13 KG)

2.3 INSTALLATION AV BILBARNSTOL GR. 1 I BILEN MED STYVA KONTAKTDON OCH BILENS TREPUNKTSBÄLTE (9-18 KG)

2.4 ÄNDRA BILBARNSTOLENS UTFÖRAN FRÅN GRUPP 1 (9-18 KG) TILL GRUPP 2/3 (15-36 KG)

2.5 MONTERING I BILEN AV BILBARNSTOLEN OCH PLACERING AV BARNET I GR.2/3 MED STYVA KOPPLINGAR OCH BILENS TRE-PUNKTSBÄLTE (15-36 KG)

2.6 ÅTERSTÄLLNING AV SÄKERHETSBÄLTI FÖR ANVÄNDNING I GRUPPERNA 0+ (0-13 KG) OCH 1 (9-18 KG)

3 YTTERLIGARE ÅTGÄRDER

3.1 JUSTERING AV HUVUDSTÖDETS HÖJD

3.2 LUTNING

2.2 INSTALLATION AV BILBARNSTOL GR. 0+ I BILEN MED STYVA KONTAKTDON OCH BILENS TREPUNKTSBÄLTE (0-13 KG)

- Spänn fast bilbältet (Fig. 39)
