C 422 - Baterie HILTI - Bezpłatna instrukcja obsługi

Typ produktu	Ładowarka przenośna do akumulatorów Li-Ion
Marka	Hilti
Model	C 4-22
Waga (zgodnie z procedurą EPTA 01)	0,55 kg
Napięcie wyjściowe nominalne	10,8 V … 21,6 V
Maksymalna moc wyjściowa	90 W
Temperatura robocza	-17 °C … 60 °C
Temperatura przechowywania	-20 °C … 70 °C
Zasilanie	100–127 V lub 220–240 V AC (w zależności od wersji krajowej)
Kompatybilne akumulatory	Akumulatory Li-Ion Hilti 21,6 V (seria B 22)
Główne funkcje	Szybkie ładowanie, wskaźnik stanu naładowania i awarii, możliwość montażu na ścianie
Wskaźniki LED	LED stanu ładowarki (zielona) i wskaźnik stanu akumulatora (4 zielone LED, żółta, czerwona)
Zabezpieczenia	Zabezpieczenie przed zwarciem, przegrzaniem, bateriami nieładowalnymi
Montaż	Można postawić na płaskiej powierzchni lub zamontować na ścianie (otwory montażowe)
Przewód zasilający	Wymienny, kilka wariantów w zależności od regionu (UE, US, GB itp.)
Konserwacja i czyszczenie	Czyścić lekko zwilżoną szmatką, nie stosować środków silikonowych. Regularnie sprawdzać, czy nie ma uszkodzeń
Bezpieczeństwo	Używać wyłącznie w pomieszczeniach, nie wystawiać na wilgoć, odłączyć przed czyszczeniem
Części zamienne i naprawialność	Przewód zasilający wymienny przez profesjonalistę. W celu naprawy skontaktuj się z serwisem Hilti
Informacje ogólne	Profesjonalna ładowarka, zgodna z normami FCC/IC. Gwarancja producenta.

Często zadawane pytania - C 422 HILTI

Jakie typy akumulatorów mogę ładować za pomocą ładowarki Hilti C 4-22?

Ładowarka C 4-22 jest przeznaczona wyłącznie do akumulatorów Li-Ion Hilti o napięciu znamionowym 21,6 V. Używaj wyłącznie akumulatorów zatwierdzonych przez firmę Hilti, aby uniknąć ryzyka pożaru lub obrażeń.

Jak sprawdzić, czy mój akumulator się ładuje?

Wskaźnik stanu akumulatora składa się z 4 zielonych diod LED. Podczas ładowania diody LED migają lub zapalają się stopniowo, aby wskazać poziom naładowania. Na przykład migająca jedna dioda oznacza ≤20%, dwie świecące i jedna migająca oznacza 41-60% itd. Gdy wszystkie 4 diody świecą ciągle, ładowanie jest zakończone.

Co zrobić, jeśli dioda LED ładowarki nie świeci się?

Najpierw sprawdź, czy wtyczka jest dobrze podłączona i czy gniazdko działa. Jeśli dioda pozostaje wyłączona, przewód zasilający lub ładowarka mogą być uszkodzone. Spróbuj odłączyć i ponownie podłączyć ładowarkę. Jeśli problem nadal występuje, skontaktuj się z serwisem Hilti.

Czy mogę ładować uszkodzony akumulator?

Nie, nigdy nie używaj akumulatora, który wykazuje oznaki uszkodzenia (pęknięcia, wycieki, odkształcenia). Jeśli akumulator jest zbyt gorący w dotyku lub miga szybko czerwona dioda LED, jest on zablokowany i należy go wymienić. Skontaktuj się z serwisem Hilti.

Gdzie mogę zamontować ładowarkę?

Ładowarkę można postawić na płaskiej powierzchni lub zamontować na ścianie za pomocą otworów montażowych. Miejsce powinno być czyste, chłodne, zabezpieczone przed mrozem i wilgocią. Upewnij się, że otwory wentylacyjne nie są zatkane.

Jak czyścić ładowarkę?

Przed czyszczeniem zawsze odłączaj wtyczkę. Użyj lekko zwilżonej szmatki do wycierania obudowy. Nie używaj środków czyszczących na bazie silikonu ani agresywnych produktów. Regularnie sprawdzaj, czy części i elementy sterujące działają prawidłowo.

Co zrobić, jeśli akumulator się nie ładuje?

Sprawdź, czy akumulator jest prawidłowo włożony i czy styki są czyste. Jeśli wskaźnik stanu akumulatora miga na żółto, akumulator jest poza zakresem temperatury; poczekaj, aż ostygnie lub go ogrzej. Jeśli miga szybko czerwona dioda LED, akumulator jest uszkodzony i należy go wymienić.

Czy ładowarka jest kompatybilna z akumulatorami innych marek?

Nie, używaj wyłącznie oryginalnych akumulatorów Hilti Li-Ion. Używanie innych akumulatorów może stwarzać ryzyko pożaru, porażenia prądem lub uszkodzenia ładowarki.

Jak wymienić przewód zasilający?

Wymiana musi być przeprowadzona przez autoryzowany personel. Otwórz osłonę, zanotuj prowadzenie przewodu, zwolnij zaciski śrubokrętem, a następnie zamontuj nowy przewód zgodnie z odpowiednim modelem (patrz lista referencji w instrukcji). Zamknij osłonę i przetestuj ładowarkę.

Jaka jest zalecana temperatura pracy?

Ładowarka pracuje w zakresie od -17 °C do 60 °C. Aby optymalnie ładować akumulatory, temperatura otoczenia powinna wynosić od 0 °C do około 40 °C. Unikaj ładowania w bardzo zimnych lub bardzo gorących warunkach.

INSTRUKCJA OBSŁUGI C 422 HILTI

RoHS (dyrektywa w sprawie ograniczenia stosowania niebezpiecznych substancji)

Oryginalna instrukcja obsługi

1 Informacja na temat instrukcji obsługi

1.1 Do niniejszej instrukcji obsługi

• Ostrzeżenie! Przed użyciem produktu należy upewnić się, że użytkownik przeczytał i zrozumiał instrukcję obsługi dołączoną do produktu, w tym instrukcje, wskazówki dotyczące bezpieczeństwa oraz ostrzeżenia, rysunki i specyfikacje. W szczególności użytkownik powinien zapoznać się ze wszystkimi instrukcjami, wskazówkami bezpieczeństwa, wskazaniami, rysunkami, specyfikacjami, komponentami i funkcjami. W przypadku niedostosowania się do nich może dojść do porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń. Należy zachować instrukcję obsługi wraz ze wszystkimi wytycznymi, wskazówkami bezpieczeństwa i wskazaniami do późniejszego wykorzystania.
• Produkty są przeznaczone do użytku profesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowane osoby w sposób niewłaściwy lub niezgodny z przeznaczeniem.
• Dołączona instrukcja obsługi jest zgodna z aktualnym stanem wiedzy technicznej w momencie oddania do druku. Aktualną wersję można znaleźć online na stronie produktu Hilti. W tym celu należy kliknąć link lub kod QR w niniejszej instrukcji obsługi, oznaczony symbolem.
• Produkt przekazywać innym użytkownikom wraz z niniejszą instrukcją obsługi.

1.2 Objaśnienie symboli

1.2.1 Ostrzeżenia

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastosowano następujące hasła ostrzegawcze:

ZAGROŻENIE

ZAGROŻENIE!

Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń lub śmierci.

OSTRZEŻENIE

OSTRZEŻENIE!

Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

OSTROŻNIE!

Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do obrażeń ciała lub szkód materialnych.

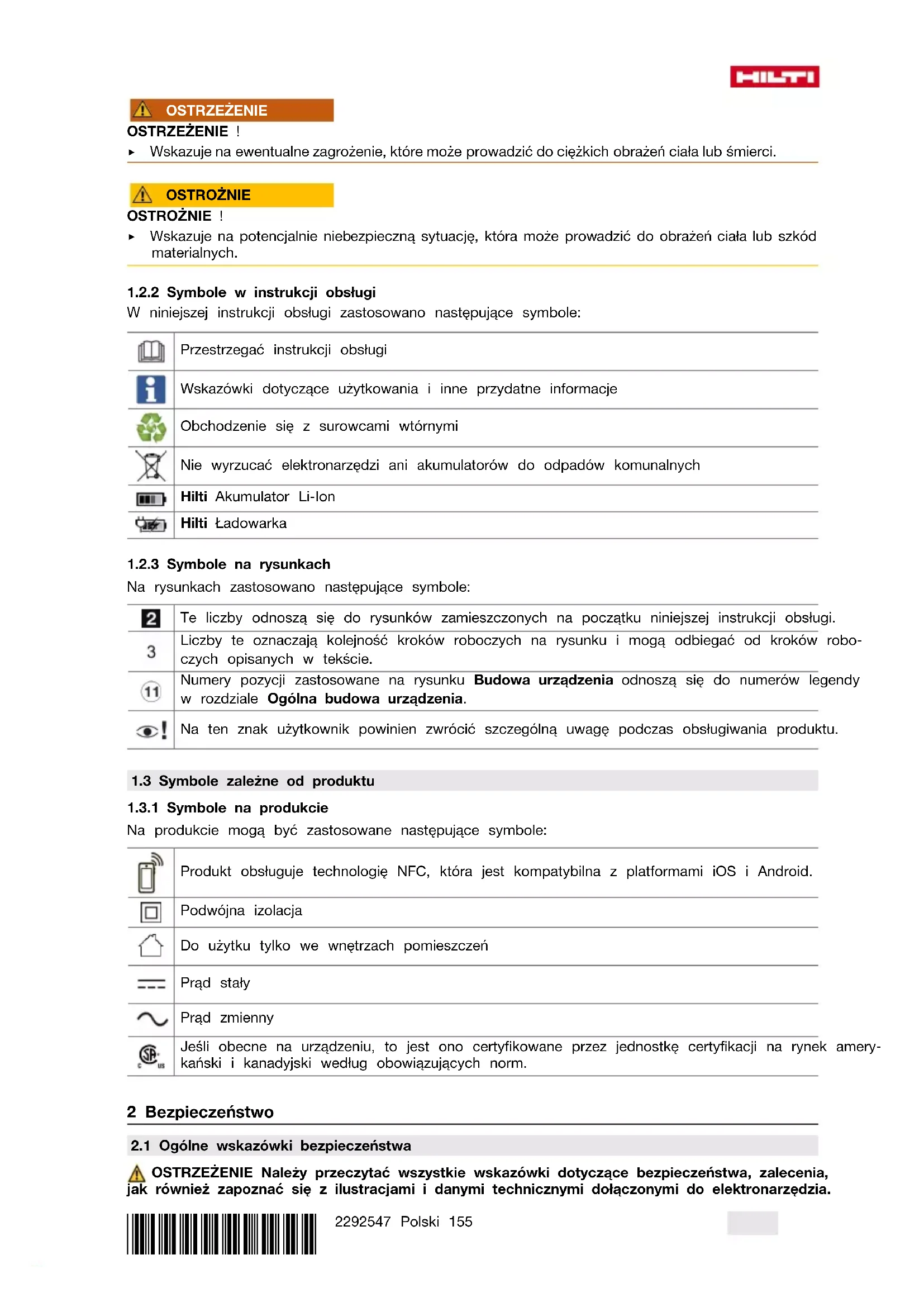

1.2.2 Symbole w instrukcji obsługi

W niniejszej instrukcji obsługi zastosowano następujące symbole:

Przestrzegać instrukcji obsługi

Wskazówki dotyczące użytkowania i inne przydatne informacje

Obchodzenie się z surowcami wtórnymi

Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych

Hilti Akumulator Li-Ion

Hilti Ładowarka

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole:

Te liczby odnoszą się do rysunków zamieszczonych na początku niniejszej instrukcji obsługi.

Liczby te oznaczają kolejność kroków roboczych na rysunku i mogą odbiegać od kroków roboczych opisanych w tekście.

Numery pozycji zastosowane na rysunku Budowa urządzenia odnoszą się do numerów legendy w rozdziale Ogólna budowa urządzenia.

Na ten znak użytkownik powinien zwrócić szczególną uwagę podczas obsługiwania produktu.

1.3 Symbole zależne od produktu

1.3.1 Symbole na produkcie

Na produkcie mogą być zastosowane następujące symbole:

Produkt obsługuje technologię NFC, która jest kompatybilna z platformami iOS i Android.

Podwójna izolacja

Do użytku tylko we wnętrzach pomieszczeń

Prąd stały

Prąd zmienny

Jeśli obecne na urządzeniu, to jest ono certyfikowane przez jednostkę certyfikacji na rynek amerykański i kanadyjski według obowiązujących norm.

2 Bezpieczeństwo

2.1 Ogólne wskazówki bezpieczeństwa

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, zapoznać się z ilustracjami i danymi technicznymi dołączonymi do elektronarzędzia.

Nieprzestrzeganie poniższych zaleceń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki dotyczące bezpieczeństwa oraz instrukcje należy zachować na przyszłość.

• Osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych lub osoby bez doświadczenia i wiedzy nie mogą używać tego produktu.
• Nie pozwalać dzieciom na zabawę urządzeniem. Zamontować prostownik w taki sposób, aby włożony akumulator nie mógł wypaść.

2.2 Prawidłowe obchodzenie się z prostownikami

• Aby uniknąć obrażeń ciała, należy za pomocą prostownika ładować wyłącznie dopuszczone akumulatory Hilti. Miejsce ustawienia prostownika powinno być czyste, chłodne, suche i wolne od mrozu.
• Podczas procesu ładowania prostownik musi swobodnie odprowadzać ciepło, dlatego szczeliny wentylacyjne nie mogą być zatkane. Nie ładować akumulatora w zamkniętym pojemniku. Urządzenie należy starannie konserwować. Upewnić się, czy części nie są popękane lub uszkodzone w stopniu powodującym nieprawidłowe działanie produktu. Jeśli części są popękane lub uszkodzone, produkt należy oddać do naprawy przed dalszym użytkowaniem. Prostowników z odpowiednimi akumulatorami należy używać zgodnie z tymi wskazówkami oraz w sposób przewidziany dla danego typu urządzenia. Używanie prostowników do innych prac, nieprzewidzianych, może prowadzić do niebezpiecznych sytuacji.
• Akumulatory należy ładować tylko za pomocą prostowników zalecanych przez producenta. Jeśli prostownik, przeznaczony do ładowania określonego typu akumulatorów, zostanie zastosowany do ładowania innych akumulatorów, może dojść do pożaru. Nieużywany akumulator lub prostownik należy przechowywać z daleka od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków akumulatora lub prostownika. Zwarcie pomiędzy stykami akumulatora lub prostownika może prowadzić do poparzeń oraz pożaru.
• Nie przechowywać akumulatora na prostowniku. Po zakończeniu procesu ładowania zawsze wyjmować akumulator z prostownika.

2.3 Prawidłowe obchodzenie się z akumulatorami

• Przestrzegać poniższych wskazówek bezpiecznego używania akumulatorów litowo-jonowych. Nieprzestrzeganie ich może spowodować podrażnienia skóry, poważne uszkodzenia korozyjne, oparzenia chemiczne, pożar i / lub eksplozje.
• Akumulatorów używać wyłącznie, gdy są w dobrym stanie technicznym. Z akumulatorami należy obchodzić się ostrożnie, aby uniknąć uszkodzeń lub wycieku szkodliwego dla zdrowia elektrolitu! W żadnym wypadku nie wolno modyfikować akumulatorów!
• Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C (176°F) ani palić.
• Nie używać akumulatorów, które były narażone na uderzenie lub uległy uszkodzeniu w inny sposób. Regularnie sprawdzać akumulatory pod kątem oznak uszkodzenia.
• Nigdy nie używać akumulatorów z odzysku ani naprawianych. Nigdy nie używać akumulatora lub elektronarzędzia zasilanego akumulatorem jako młotka.
• Nigdy nie narażać akumulatorów na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, iskier czy otwartych płomieni. Może to prowadzić do eksplozji.
• Nie dotykać biegunów akumulatorów palcami, narzędziami, biżuterią ani innymi metalowymi przedmiotami. Może to spowodować uszkodzenia akumulatora oraz szkody materialne i obrażenia ciała.
• Akumulatory chronić przed deszczem, wilgocią i cieczami. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, poparzenia, pożary lub eksplozje.
• Należy korzystać wyłącznie z prostowników i elektronarzędzi przeznaczonych dla danego typu akumulatora. Przestrzegać przy tym informacji zawartych we właściwych instrukcjach obsługi.
• Nie używać ani przechowywać akumulatorów w środowisku zagrożonym wybuchem.
• Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Umieść akumulator w widocznym, niepalnym miejscu w odpowiedniej odległości od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeżeli akumulator po jednej godzinie nadal jest zbyt gorący, aby można go było dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania akumulatorów litowo-jonowych Hilti”.

Należy przestrzegać specjalnych wytycznych dotyczących transportu, przechowywania i użytkowania akumulatorów litowo-jonowych.

Należy zapoznać się z instrukcjami dotyczącymi bezpiecznego użytkowania akumulatorów litowo-jonowych Hilti, które można znaleźć po zeskanowaniu kodu QR znajdującego się na końcu niniejszej instrukcji.

3 Opis

3.1 Ogólna budowa urządzenia

① Akumulator ② Wskaźnik stanu akumulatora ③ Przycisk odblokowujący akumulator ④ Wskaźnik stanu prostownika ⑤ Otwory do montażu na ścianie ⑥ Złącze akumulatora

3.2 Użytkowanie zgodne z przeznaczeniem

Opisywany wyrób to przenośny prostownik do akumulatorów litowo-jonowych Hilti o napięciu znamionowym 21,6 V. W zależności od wersji dla danego kraju, można go podłączyć do gniazd wtykowych przy prądzie przemiennym o napięciu od 100 V do 127 V lub od 220 V do 240 V.

Prostownik należy ustawić na płaskiej powierzchni lub zamontować na ścianie.

• Akumulatory litowo-jonowe Hilti dopuszczone do użytku z tym produktem znajdują się na tej liście.
• Nie wszystkie akumulatory są dostępne na wszystkich rynkach.

Dane dotyczące produktu

Prostownik C 4-22
Generacja 01
Nr seryjny	1 - 9999999999999

3.3 Wskaźnik stanu prostownika

Stan	Znaczenia
Dioda LED świeci są na Zielono.	Prostownik jest gotowy do pracy.
Nie świeci są dioda LED.	Prostownik nie jest gotowy do pracy.

3.4 Wskazania akumulatora litowo-jonowego podczas ładowania

Jeśli akumulator Li-Ion Hilti Nuron jest podłączony do prostownika Hilti, wskaźnik stanu akumulatora pokazuje stan naładowania oraz ewentualne komunikaty o błędach.

Stan Znaczenie
Jedna (1) dioda LED powoli miga na zielono Trwa ladowanie akumulatora, poziom naładowania: ≤ 20 %
Jedna (1) Dioda LED swieci są na zielono, są wiedlady ladowanie akumulatora, poziom naładowania 21% do 40%
Dwie (2) diody LED swieca są na zielono, są wiedlady ladowanie akumulatora, poziom naładowania 41% do 60%
Trzy (3) diody LED swieca są na zielono, są wiedlady ladowanie akumulatora, poziom naładowania 61% do 80%
Cztery (4) diody LED swieca są na zielono Trwa ladowanie akumulatora, poziom naładowania: ≥ 80 %
Zadna diodaNie swieci Akumulator jest calkowicie naładowany, proces ladowania zostal zakończony.
Jedna (1) dioda LED szybko miga na zóltto, na steradowanie jest przerwane. Prawdopodobnie tem nie jeder lub kilka diod LED swieci są na zieloperatura akumulatora jest poza dozwolony zakresem. Ładowanie;będzie kontynuowane automatycznie, gdy z powrotem spełnione;będz wymagane para metry. W razie potrzeby;należ przyworóćci za三点 na temperaturę ladowania akumulatora.
Jedna (1) dioda LED szybko miga na czerwono	Akumulator litowo-jonowy jest zablokownik iNieMZEbyc dalej wykorystwyany. Prosimy zworćci do serwisu Hilti.

3.5 Wskazania dotyczące stanu akumulatora litowo-jonowego

Hilti zaleca kontrolę stanu akumulatora litowo-jonowego przed ładowaniem.

Aby sprawdzić stan akumulatora, należy nacisnąć i przytrzymać przycisk odblokowujący przez co najmniej trzy sekundy. System nie wykrywa potencjalnych nieprawidłowych działań akumulatora spowodowanych niewłaściwym użytkowaniem, takim jak upuszczenie, przebicie, zewnętrzne uszkodzenia termiczne itp.

Stan Znaczenie
Wszystkie diody swieca w formie swiatla rucho-mego, a nastepnie jestna (1) dioda swieci ciagle kolorze zielonym.	Akumulator nadaje są do dalszego uzytkowania. w
Wszystkie diody swieca w formie swiatla rucho-mego, a nastepnie jestna (1) dioda miga szybkoźto.	Nie要去 zaćńczyc weryfikacja stanu akumulata. Powtórzyc czynnosć lub skontaktoać są serwisem Hilti.
Wszystkie diody swieca w formie swiatla rucho-mego, a nastepnie jestna (1) dioda swieci ciagle kolorze czerwonym.	Ješli podłoczony produktMZ go zadnal uzywany, poziom naładowania akumulatoraDynosi mniej niz 50%. Ješli podłoczony produkt NZ go zędzej uzywany, poziom naładowania akumulatora jest zbyt niski i naleź go wymienić. Prosimi zworcie do serwisu Hilti.

3.6 Zakres dostawy

Prostownik, instrukcja obsługi.

Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group

4 Dane techniczne

	C 4-22
Ciezar zgodnie z EPTA Procedure 01	0,55 kg (1,213 lb)
Znamionowe napięcie wyjsciowe	10,8 V ... 21,6 V
Maksymalna moc wyjsciowa	90 W
Temperatura przechowymania	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Temperatura otoczenia podczas pracy	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Obsługa

OSTRZEŻENIE

Zagrożenie w wyniku uszkodzonych przewodów elektrycznych! Jeśli przewód zasilający lub przedłużacz ulegną uszkodzeniu podczas pracy, należy niezwłocznie odłączyć urządzenie i przewód od sieci. Nie należy dotykać uszkodzonej części!

Należy regularnie kontrolować wszystkie przyłącza. Należy wymieniać uszkodzone przedłużacze. W razie potrzeby skontaktować się z serwisem Hilti.

Zasadniczo zaleca się stosowanie wyłącznika różnicowoprądowego (RCD) o maksymalnym prądzie wyzwalającym 30 mA.

5.1 Włączanie prostownika i ładowanie akumulatora

OSTRZEŻENIE

Niebezpieczeństwo eksplozji w przypadku ładowania niezatwierdzonych akumulatorów. Skutkiem mogą być obrażenia cielesne i uszkodzenia prostownika.

• Nie wolno ładować baterii nieprzeznaczonych do ponownego ładowania.
• Tego prostownika używać tylko do ładowania akumulatorów zatwierdzonych przez Hilti.

OSTROŻNIE

Zwarcie ze względu na obecność wilgoci. Skutkiem może być uszkodzenie produktu.

Używać produktu wyłącznie w zamkniętych pomieszczeniach. Należy zadbać o to, aby produkt chroniony był przed wilgocią.

1. Włożyć wtyczkę sieciową do gniazda. Dioda LED świeci się na zielono.
2. Włożyć akumulator w gniazdo akumulatora. Trwa ładowanie akumulatora.
3. Po naładowaniu akumulatora wyjąć go z prostownika.

6 Konserwacja i utrzymanie urządzenia we właściwym stanie technicznym

OSTRZEŻENIE

Zagrożenie porażeniem elektrycznym! Przeprowadzanie konserwacji i prac związanych z utrzymaniem urządzenia z włożoną do gniazda wtyczką może prowadzić do ciężkich obrażeń lub poparzenia.

• Przed przystąpieniem do wszelkich czynności konserwacyjnych urządzenia należy zawsze wyciągnąć wtyczkę z gniazda!

Konserwacja

• Ostrożnie usunąć przywierające zanieczyszczenia.
• Obudowę czyścić wyłącznie lekko zwilżoną ściereczką. Nie stosować środków pielęgnacyjnych zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.

Utrzymanie urządzenia we właściwym stanie technicznym

• Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.
• W razie uszkodzeń i / lub zakłóceń w funkcjonowaniu, nie używać produktu. Natychmiast zlecić naprawę serwisowi Hilti.
• Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie.

W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group.

6.1 Wymiana przewodu zasilającego

ZAGROŻENIE

Niebezpieczeństwo obrażeń ciała! Zagrożenie porażeniem prądem.

Urządzenie może być naprawiane i konserwowane wyłącznie przez autoryzowany i przeszkolony personel! Personel ten musi być przy tym poinformowany o możliwych zagrożeniach.

Jeśli kabel sieciowy jest uszkodzony, należy go wymienić.

Przestrzegać krajowych przepisów dotyczących bezpieczeństwa urządzeń elektrycznych.

1. Wyciągnąć wtyczkę sieciową prostownika z gniazda.
2. Wyciągnąć gumowaną nóżkę z pokrywy i wyjąć znajdującą się pod nią śrubę mocującą.

Materiał

Śrubokręt Torx T10

1. Otworzyć pokrywę.
2. Wykonać zdjęcie lub rysunek, aby zapamiętać sposób prowadzenia kabla sieciowego.
3. Wcisnąć ostrożnie jeden z zacisków używając śrubokręta płaskiego, aby odłączyć przewód. Wyjąć przewód z zacisku. Powtórzyć czynność dla drugiego przewodu, a następnie usunąć uszkodzony kabel sieciowy.
4. Zamontować nowy kabel sieciowy. Wcisnąć jeden zacisk używając śrubokręta płaskiego i wsunąć przewód w zacisk. Puścić zacisk i sprawdzić bezpieczne zamocowanie przewodu. Powtórzyć czynność dla drugiego przewodu.

Materiał

Przewód sieciowy 2289588 (UE, 220-240 V) 2289589 (USA, 110-120 V) 2289910 (GB, 220-240 V) 2300624 (GB, 100-120 V) 2289911 (KR, 220-240 V) 2289912 (RU, 220-240 V) 2289913 (BR, 220-240 V) 2289914 (JP, 100-120 V) 2289915 (AUS, 220-240 V) 2289917 (ARG, 220-240 V)

Wybrać kabel sieciowy odpowiedni do danego prostownika z tabeli lub zwrócić się do serwisu Hilti.

1. Włożyć kabel sieciowy w dławik kablowy w taki sposób, w jaki był ułożony przy wymianie. Użyć wcześniej wykonanego zdjęcia lub rysunku jako pomocy.
2. Zamknąć pokrywę i wkręcić ponownie śrubę mocującą.
3. Włożyć gumowaną nóżkę z powrotem w pokrywę.
4. Włożyć wtyczkę sieciową do gniazda i sprawdzić, czy prostownik działa prawidłowo.

Dioda LED świeci się: Prostownik działa prawidłowo. Dioda LED nie świeci się: Prostownik nie działa prawidłowo.

• Skontaktować się z serwisem Hilti.

7 Transport i przechowywanie

Transport

Uważać na bezpieczne trzymanie podczas transportu. - Po każdym przenoszeniu należy skontrolować wszystkie widoczne elementy pod kątem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.

Przechowywanie

• Przed przechowywaniem produktu należy zawsze wyjąć wtyczkę z gniazda. Przechowywać produkt w suchym miejscu, niedostępnym dla dzieci oraz innych niepowołanych osób.
• Po każdym przechowywaniu należy skontrolować wszystkie widoczne elementy pod kątem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.

8 Pomoc w przypadku awarii

W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie usunąć, należy skontaktować się z serwisem Hilti.

Awaria Mnögliwa przyczyna	Rozwiązanie
Nie sąweci się dioda LED.	Niepodłączona wtyczka siediowa.	► Wędzyc wtyczkę siediowa do gniażda.
	Awaria produktu.► Odr的例子 i ponownie podłączyć produkt. Jeśli dioda LED nagłowcie są sąweci, sąȩzy zworocie są do serwisu Hilti.
	Kabel siediocy wy uszkodzony.► Wymiemenić kabel siediocy. → Strona 160
	Prostownik uszkodzony.	► Oddać produkt do naprawy w serwisie Hilti.

9 Utylizacja

Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do ponownego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytania należy kierować do punktu serwisowego Hilti lub doradcy handlowego.

• Nie wyrzucaj elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komunalnymi!

10 Wskazówka FCC / IC

Urządzenie spełnia wymagania wynikające z części 15 przepisów FCC oraz jest zgodne z normą IC RSS-210. Aby uruchomić urządzenie, spełnione muszą być dwa poniższe warunki:

1. Urządzenie nie może powodować żadnych szkodliwych zakłóceń.
2. Urządzenie musi tolerować odbierane zakłócenia, również takie, które mogą prowadzić do niepożądanego działania.

11 Gwarancja producenta na urządzenia

W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti.

Dyrektywa RoHS (dyrektywa w sprawie ograniczenia stosowania substancji niebezpiecznych)

Ta tabela dotyczy rynku chińskiego.

Ta tabela dotyczy rynku tajwańskiego.

13 Akumulatory litowo-jonowe Hilti

Uwagi dotyczące bezpieczeństwa i użytkowania

W niniejszej dokumentacji pojęcie akumulator stosowane jest dla ładowalnych akumulatorów litowo-jonowych, w których kilka ogniw litowo-jonowych połączonych jest w jeden zespół. Są one przeznaczone do elektronarzędzi Hilti i mogą być wykorzystywane tylko wraz z nimi. Stosować wyłącznie oryginalne akumulatory Hilti!

Opis

Akumulatory Hilti są wyposażone w system zarządzania ogniwami i ochronę ogniw.

Akumulatory składają się z ogniw zawierających materiał litowo-jonowy, zapewniający wysoką gęstość energii. Ogniwa litowo-jonowe wykazują bardzo niewielki efekt pamięci, ale są bardzo wrażliwe na uderzenia, głębokie rozładowanie i wysokie temperatury.

Produkt dopuszczony do akumulatorów Hilti można znaleźć w Hilti Store lub na: www.hilti.group

Bezpieczeństwo

• Przestrzegać poniższych wskazówek bezpieczeństwa dotyczących używania akumulatorów litowo-jonowych. Nieprzestrzeganie ich może spowodować podrażnienia skóry, poważne uszkodzenia korozyjne, poparzenia chemiczne, pożar i / lub eksplozję. Z akumulatorami należy obchodzić się ostrożnie, aby uniknąć uszkodzeń lub wycieku szkodliwego dla zdrowia elektrolitu! W żadnym wypadku nie wolno modyfikować akumulatorów! Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C ani palić.

HILTI

• Nie używać akumulatorów, które były narażone na uderzenie lub uległy uszkodzeniu w inny sposób. Regularnie sprawdzać akumulatory pod kątem oznak uszkodzenia. Nigdy nie używać akumulatorów z odzysku bądź naprawianych. Nigdy nie używać akumulatora lub elektronarzędzia zasilanego akumulatorem jako młotka.
• Nigdy nie narażać akumulatorów na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, iskier czy otwartych płomieni. Może to prowadzić do eksplozji.
• Nie dotykać biegunów akumulatorów palcami, narzędziami, biżuterią ani innymi metalowymi przedmiotami. Może to spowodować uszkodzenia akumulatora oraz szkody materialne i obrażenia ciała. Akumulatory chronić przed deszczem, wilgocią i cieczami. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, poparzenia, pożary lub eksplozje.
• Należy korzystać wyłącznie z prostowników i elektronarzędzi przeznaczonych dla danego typu akumulatora. Przestrzegać przy tym informacji zawartych we właściwych instrukcjach obsługi.
• Nie używać ani przechowywać akumulatorów w środowisku zagrożonym wybuchem.
• Jeśli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Umieść akumulator w widocznym miejscu, z dala od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Postępuj zgodnie ze wskazówkami w rozdziale „Postępowanie w przypadku zapalenia się akumulatora”.

Postępowanie w razie uszkodzenia akumulatora

Zawsze kontaktować się z partnerem serwisowym Hilti, jeśli akumulator został uszkodzony. - Nie stosować akumulatorów, z których wycieka ciecz. W razie wycieku cieczy unikać bezpośredniego kontaktu z oczami i/lub skórą. Zawsze nosić rękawice i okulary ochronne podczas kontaktu z elektrolitem. - Do usunięcia elektrolitu wyciekłego z akumulatora użyć dopuszczonego chemicznego środka czyszczącego. Przestrzegać lokalnych przepisów dotyczących usuwania elektrolitu. - Uszkodzony akumulator włożyć do niepalnego pojemnika i przysypać suchym piaskiem, kredą (CaCO3) lub krzemianem (wermikulit). Następnie zamknąć szczelnie pokrywę i przechowywać pojemnik z dala od łatwopalnych gazów, cieczy lub przedmiotów. Zutylizować akumulator w lokalnym Hilti Store lub zwrócić się do odpowiedniego zakładu utylizacji odpadów. Przestrzegać lokalnych przepisów dotyczących transportu uszkodzonych akumulatorów!

Postępowanie w przypadku, gdy akumulator przestanie działać

Zwracać uwagę na nietypowe zachowanie akumulatora, jak nieprawidłowe ładowanie lub nietypowo długi czas ładowania, odczuwalny spadek mocy, nietypowa aktywność diody lub wyciek elektrolitu. Są to wyraźne oznaki wewnętrznego problemu. W razie podejrzenia wewnętrznego problemu z akumulatorami, skontaktować się z partnerem serwisowym Hilti. - Jeśli akumulator nie działa, nie da się już naładować lub wycieka z niego elektrolit, należy go zutylizować w opisany powyżej sposób. Patrz rozdział „Konserwacja i utylizacja”.

Postępowanie w przypadku zapalenia się akumulatora

OSTRZEŻENIE

Niebezpieczeństwo zapalenia się akumulatora! Płonący akumulator emituje niebezpieczne i wybuchowe ciecze i opary, które mogą powodować uszkodzenia korozyjne, poparzenia lub eksplozję.

Przy zwalczaniu pożarów akumulatorów nosić środki ochrony indywidualnej.

Zapewnić odpowiednią wentylację, aby niebezpieczne lub wybuchowe opary mogły uchodzić. W razie wytwarzania dużej ilości dymu natychmiast opuścić pomieszczenie. W razie podrażnienia dróg oddechowych skonsultować się z lekarzem. - Przed podjęciem próby gaszenia wezwać straż pożarną. - Pożary akumulatorów zwalczać wyłącznie przy użyciu wody z zachowaniem jak największej odległości. Gaszenie za pomocą gaśnic proszkowych i koców gaśniczych jest w przypadku akumulatorów litowo-jonowych nieskuteczne. Pożary otoczenia należy zwalczać za pomocą tradycyjnych środków gaśniczych. - Nie próbować przenosić dużej liczby płonących akumulatorów. Usunąć niepłonące materiały z najbliższego otoczenia, odizolowując w ten sposób płonące akumulatory.

W przypadku akumulatorów, które nie schładzają się, dymią lub płoną:

Wziąć go na łopatę i wrzucić do wiadra z wodą. Chłodzące działanie wody spowalnia rozprzestrzenianie się pożaru na te ogniwa akumulatora, które jeszcze nie osiągnęły krytycznej temperatury zapłonu. - Pozostawić akumulator przy co najmniej 24 godziny w wiadrze, tak aby całkowicie się schłodził. Patrz Rozdział Postępowanie w razie uszkodzenia akumulatora.

Dane dotyczące transportu i przechowywania

• Temperatura robocza otoczenia: pomiędzy -17°C a +60°C / 1°F a 140°F
• Temperatura przechowywania: pomiędzy -20°C a +40°C / -4°F a 104°F.
• Nie przechowywać akumulatorów na ładowarce. Po zakończeniu procesu ładowania zawsze wyjmować akumulator z prostownika. Akumulatory przechowywać w miarę możliwości w miejscu chłodnym i suchym. Przechowywanie w chłodnym miejscu zwiększa żywotność akumulatora. Nigdy nie przechowywać akumulatorów na słońcu, na grzejnikach ani za szybą.
• Nie wysyłać akumulatorów pocztą. Jeśli wysłane mają zostać sprawne akumulatory, zwrócić się do odpowiedniej firmy kurierskiej.
• Nigdy nie przechowywać ani nie transportować akumulatorów luzem. Podczas transportu akumulatory powinny być zabezpieczone przed wstrząsami i wibracjami oraz odizolowane od jakichkolwiek materiałów przewodzących prąd lub innych akumulatorów, aby nie mogły stykać się z innymi biegunami akumulatorów i spowodować zwarcia. Przestrzegać lokalnych przepisów dotyczących transportu akumulatorów.

Konserwacja i utylizacja

• Utrzymywać akumulator w czystości, nie może być on zanieczyszczony smarem ani olejem. Unikać obecności zbędnego pyłu i brudu na akumulatorze. Wyczyścić akumulator suchym, miękkim pędzelkiem lub czystą i suchą ściereczką.
• Nigdy nie używać akumulatora z niedrożnymi szczelinami wentylacyjnymi. Ostrożnie wyczyścić szczeliny wentylacyjne suchą, miękką szczotką. Zapobiegać przedostawaniu się ciał obcych do wnętrza urządzenia.
• Nie dopuszczać do wnikania wilgoci do wnętrza akumulatora. Jeśli wilgoć wniknęła do akumulatora, należy obchodzić się z nim jak z akumulatorem uszkodzonym i odizolować go w niepalnym pojemniku.

Patrz Rozdział Postępowanie w razie uszkodzenia akumulatora.

W razie nieprawidłowej utylizacji wydobywające się gazy lub płyny mogą stwarzać zagrożenie dla zdrowia. Zutylizować akumulator w swoim Hilti Store lub zwrócić się do odpowiedniego zakładu utylizacji odpadów.

Przestrzegać lokalnych przepisów dotyczących transportu uszkodzonych akumulatorów!

• Nie wyrzucaj akumulatorów z odpadami komunalnymi.
• Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. Zakryj złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć.

Oryginalna instrukcja obsługi

8 Pomoc przy usterkach

1.2 Wyjaśnienie symboli

1.2.1 Ostrzeżenia

Oznaczenie możliwej niebezpiecznej sytuacji, która może prowadzić do obrażeń ciała lub szkód materialnych.
