INSTRUKCJA OBSŁUGI BS 12 NiCd METABO

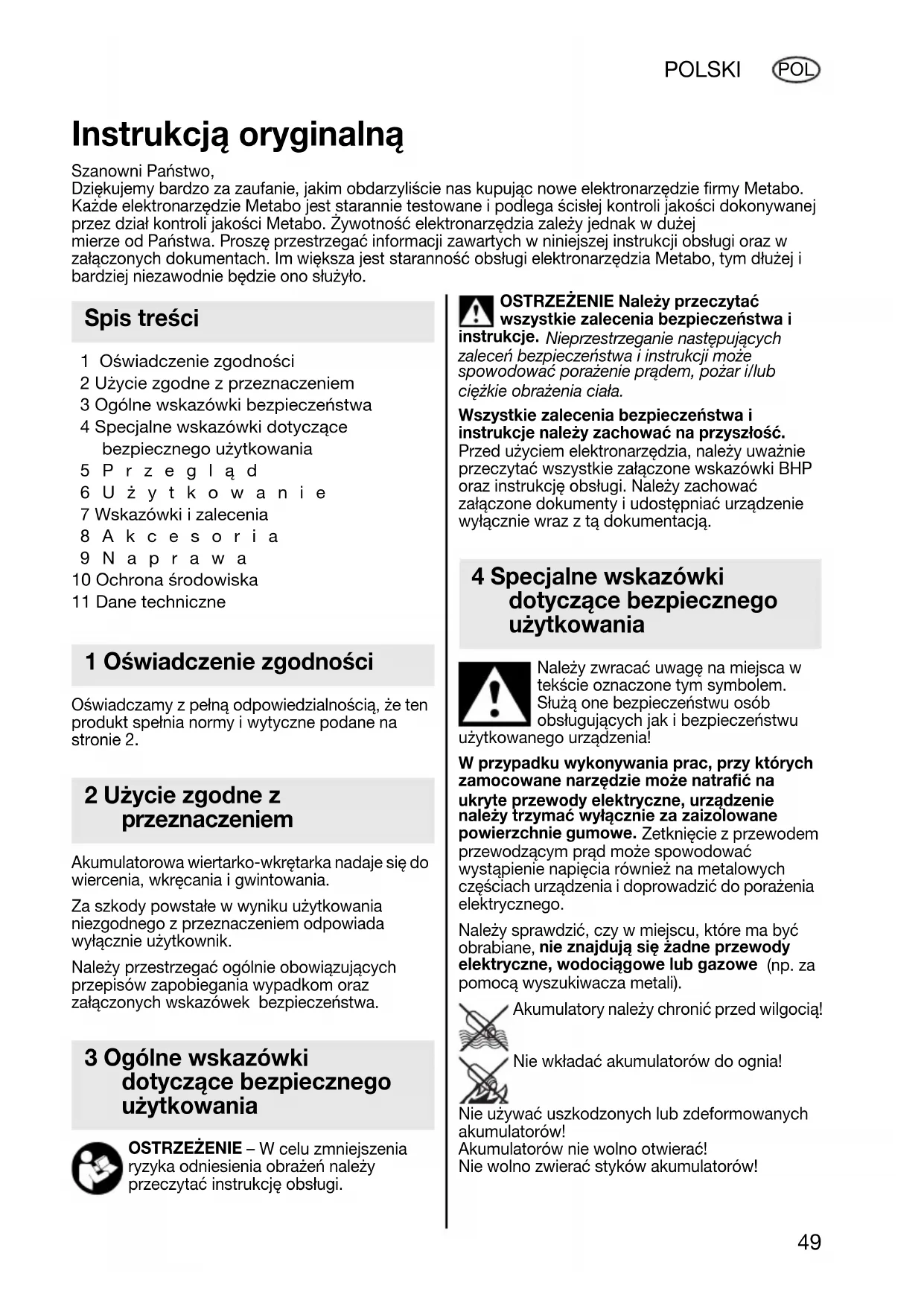

POL 1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki bezpieczeństwa 4 Specjalne wskazówki dotyczące bezpiecznego użytkowania 5Przegląd 6Użytkowanie 7 Wskazówki i zalecenia 8Akcesoria 9Naprawa 10 Ochrona środowiska 11 Dane techniczne Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2. Akumulatorowa wiertarko-wkrętarka nadaje się do wiercenia, wkręcania i gwintowania. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. OSTRZEŻENIE – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi. OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i instrukcje. Nieprzestrzeganie następujących zaleceń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wszystkie zalecenia bezpieczeństwa i instrukcje należy zachować na przyszłość. Przed użyciem elektronarzędzia, należy uważnie przeczytać wszystkie załączone wskazówki BHP oraz instrukcję obsługi. Należy zachować załączone dokumenty i udostępniać urządzenie wyłącznie wraz z tą dokumentacją. Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących jak i bezpieczeństwu użytkowanego urządzenia! W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego. Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali). Akumulatory należy chronić przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Instrukcją oryginalną Szanowni Państwo, Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia Metabo, tym dłużej i bardziej niezawodnie będzie ono służyło. Spis treści 1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące bezpiecznego użytkowania 4 Specjalne wskazówki dotyczące bezpiecznego użytkowania 17026985_1010 BS 12 NiCd.book Seite 49 Mittwoch, 13. Oktober 2010 8:31 0850 POLSKI POL Z uszkodzonego akumulatora NiCd może wydostać się żrąca substancja (ług pota- sowy 30%)! W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza! Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów. - W miarę możliwości należy używać urządzeń do odsysania pyłów. - Należy zadbać o dobrą wentylację w miejscu pracy. - Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2. Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów. Obrabiany element należy zabezpieczyć przed przesunięciem, np. za pomocą urządzeń mocujących. Dioda LED (7): Nie patrzeć bezpośrednio na światło z diody LED za pomocą przyrządów optycznych, klasa promieniowania LED 1M, wg klasyfikacji DIN EN 60825-1: 2003, długość fali: 400-780 nm; 5 lm. Patrz strona 3 (proszę rozłożyć).

Szybkomocujący uchwyt wiertarski

Tuleja (moment obrotowy, wiercenie) 3 Przełącznik ( 1./2 . bieg)

Przełącznik kierunku obrotów (wybór kierunku obrotów, zabezpieczenie na czas transportu) - z obu stron urządzenia

Przycisk do odblokowywania akumulatora

Przed pierwszych użyciem należy naładować akumulator. Dopiero po pięciokrotnym naładowaniu i rozładowaniu akumulatora (cykle ładowania) uzyskuje on pełną pojemność. Maksymalną ilość cykli ładowania można uzyskać tylko wtedy, gdy unika się całkowitego rozładowania akumulatorów. W przypadku spadku mocy należy ponownie naładować akumulator

6.2 Wyjmowanie, wkładanie akumulatora

Wyjmowanie: Nacisnąć przycisk odblokowujący (5) i wyciągnąć akumulator (6) do przodu. Montaż: Wsunąć akumulator (6) do zatrzaśnięcia w blokadzie.

6.3 Ustawianie kierunku obrotu,

zabezpieczenie transportowe (blokada włączania) Nacisnąć przełącznik kierunku obrotów (4). Patrz strona 3 (proszę rozłożyć). R = ustawienie kierunku obrotów w prawo L = ustawienie kierunku obrotów w lewo 0 = pozycja środkowa: włączone zabezpiec- zenie transportowe (blokada włączenia)

6.4 Wybór stopnia przełożenia

Przełącznik (3) uruchamiać tylko przy zatrzymanym silniku! Nacisnąć przełącznik (3).

1. bieg (niska prędkość obrotowa),

szczególnie wysoki moment obrotowy

2. bieg (wysoka prędkość obrotowa)

6.5 Ustawianie ograniczenia momentu

obrotowego Przekręcić tuleję (2). 1... = ustawiony moment obrotowy (do pracy z ograniczeniem momentu obrotowego) 5Przegląd 6Użytkowanie 17026985_1010 BS 12 NiCd.book Seite 50 Mittwoch, 13. Oktober 2010 8:31 08POLSKI

POL = ustawiony stopień wiercenia - bez ograniczenia momentu obrotowego (dla maks. momentu obrotowego)

6.6 Włączanie / wyłączanie, regulowanie

prędkości obrotowej Włączanie, prędkość obrotowa: nacisnąć przełącznik (8). Prędkość obrotową można zmieniać poprzez naciskanie na przycisk. Wyłączanie: zwolnić przycisk włączający (8). Wskazówka: Hałas występujący przy wyłączaniu urządzenia jest spowodowany rodzajem konstrukcji (szybkie zatrzymanie) i wywiera wpływu na funkcjonowanie oraz długość okresu eksploatacji urządzenia.

Do pracy na słabo oświetlonym stanowisku roboczym. Dioda LED (7) świeci się, gdy narzędzie jest włączone.

6.8 Szybkomocujący uchwyt wiertarski.

Zwalnianie uchwytu wiertarskiego Przekręcić tuleję (1) w kierunku „AUF, RELEASE“. Mocowanie narzędzia - Otworzyć szybkomocujący uchwyt wiertarski i osadzić narzędzie możliwie jak najgłębiej. - Przekręcić tuleję (1) w kierunku „GRIP, ZU“, do zablokowania narzędzia. - W przypadku miękkich końcówek może zaistnieć potrzeba domocowania po krótkim wierceniu. Odkręcanie uchwytu wiertarskiego - Otworzyć szybkomocujący uchwyt wiertarski. - Wykręcić śrubę (a) (Uwaga: lewy gwint!). - Odkręcić szybkomocujący uchwyt wiertarski (1) za pomocą kucza maszynowego (b). Nakręcanie wykonywane jest w odwrotnej kolejności. Czyszczenie Raz na jakiś czas należy odwrócić urządzenie i skierować szybkomocujący uchwyt wiertarski ku dołowi, następnie przekręcić tuleję do oporu w kierunku „GRIP, ZU“, i potem przekręcić w kierunku „AUF, RELEASE“. Nagromadzony pył wysypie się z uchwytu wiertarskiego. Wiercenie - Najkorzystniej na 2. biegu (duża prędkość obrotowa). - W przypadku głębokich otworów co jakiś czas należy wyciągnąć wiertło z otworu w celu usunięcia zwiercin lub wiórów. Śruby - Najkorzystniej na 1. biegu (mała prędkość obrotowa) i z ograniczeniem momentu obrotowego. Gwintowanie - Lekko naoliwić wiertło gwintujące. - Wybrać 1. bieg (mała prędkość obrotowa). - Ustawić ogranicznik momentu obrotowego. Stosować wyłącznie oryginalne akcesoria Metabo. Jeśli potrzebują Państwo dodatkowych akcesoriów, prosimy zwrócić się do sprzedawcy, u którego zakupili Państwo swoje elektronarzędzie. Aby umożliwić wybór właściwych akcesoriów, prosimy poinformować dokładnie sprzedawcę, jaki typ urządzenia Państwo posiadają. Patrz strona 4. A Ładowarki B Akumulatory o różnych pojemnościach. Należy kupować wyłącznie akumulatory o napięciu pasującym do posiadanego elektronarzędzia. Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny. Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca! Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z adresów, podanych na liście części zamiennych. W razie wysyłki urządzenia do naprawy prosimy opisać stwierdzone usterki. AUF, RELEASE

Wskazówki i zalecenia 8 Akcesoria 9Naprawy 17026985_1010 BS 12 NiCd.book Seite 51 Mittwoch, 13. Oktober 2010 8:31 0852 POLSKI POL Opakowania narzędzi Metabo podlegają w 100% procesowi recyklingu. Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyklingu. Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru. Akumulatorów nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Dotyczy tylko państw UE: Nie wolno wyrzucać elektronarzędzi do odpadów pochodzących z gospodarstwa domo- wego! Według wytycznej europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektro- nicznych oraz jej odzwierciedlenia w prawie krajowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 2. Zastrzegamy sobie prawo do zmian konstrukcyjnych. U = Napięcie akumulatora

= Prędkość obrotowa jałowa Moment dociągnięcia przy przykręcaniu:

= Wkręcanie miękkie (drewno)

= Regulowany moment dociągający Maks. średnica wiertła:

2 max = w miękkim drewnie m = ciężar (z najmniejszym akumulatorem) G = gwint trzpienia

max = rozwartość uchwytu wiertarskiego Całkowita wartość wibracji (suma wektorowa w trzech kierunkach) ustalona według normy EN 60745:

h, D = Wartość emisji wibracji (wiercenie w metalu)

s = Wartość emisji wibracji (wkręcanie bez udaru)

h, ... = Nieoznaczoność (wibracja) Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania. Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy. W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy. Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy. Typowy poziom ciśnienia akustycznego, skorygowany charakterystyką częstotliwościową A :

= Ciśnienie akustyczne

= Nieoznaczoność (poziom hałasu) Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Należy nosić ochraniacze słuchu! Wartości pomiarów ustalone w oparciu o EN 60745. Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów). 10 Ochrona środowiska 11 Dane techniczne 17026985_1010 BS 12 NiCd.book Seite 52 Mittwoch, 13. Oktober 2010 8:31 08ΕΛΛΗΝΙΚΑ
