BS 12 NiCd - Furadeira METABO - Manual de utilização gratuito

MANUAL DE UTILIZADOR BS 12 NiCd METABO

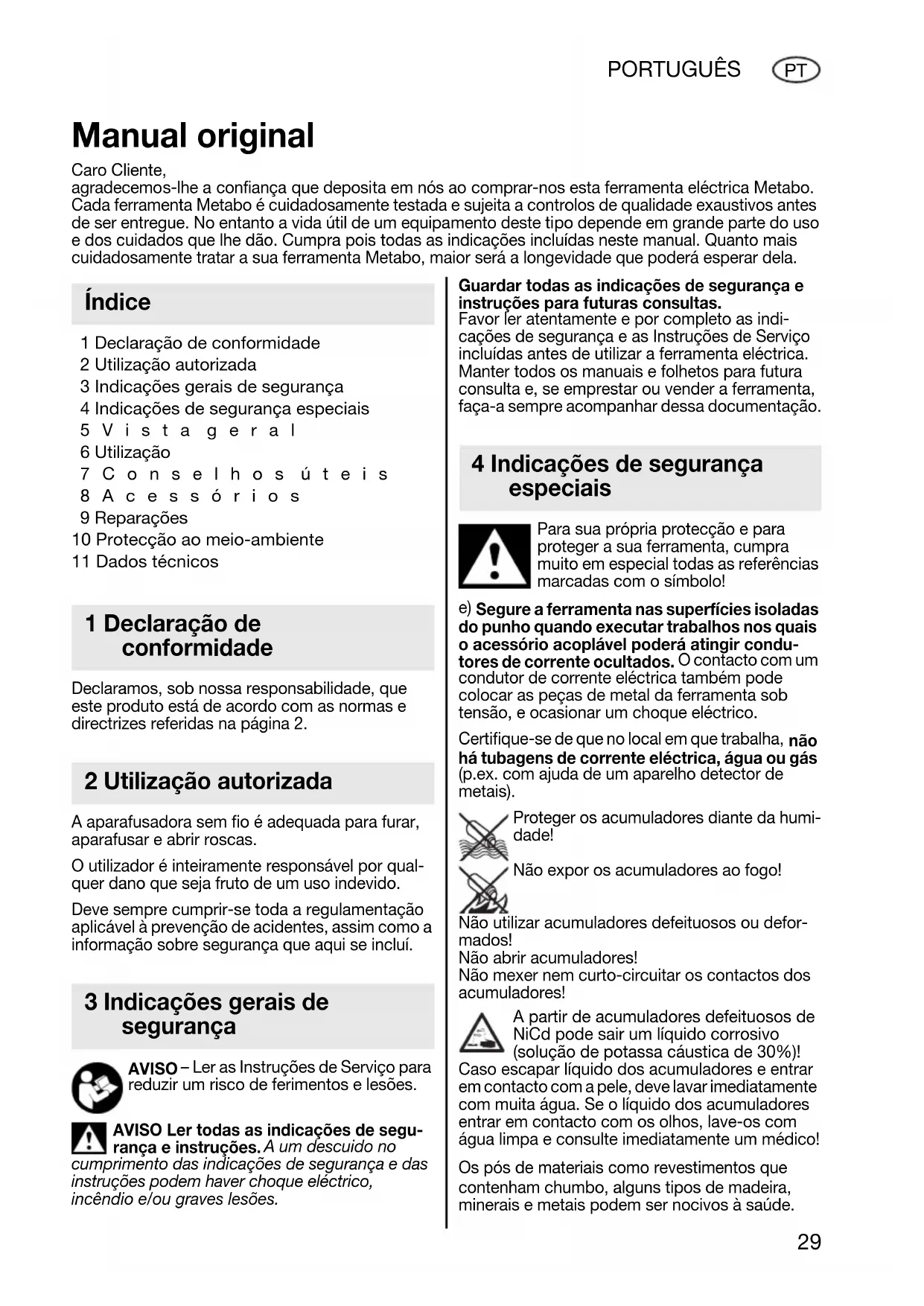

1 Declaração de conformidade 2 Utilização autorizada 3 Indicações gerais de segurança 4 Indicações de segurança especiais 5Vista geral 6 Utilização 7Conselhos úteis 8Acessórios 9 Reparações 10 Protecção ao meio-ambiente 11 Dados técnicos Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2. A aparafusadora sem fio é adequada para furar, aparafusar e abrir roscas. O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí. AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Ler todas as indicações de segu- rança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões. Guardar todas as indicações de segurança e instruções para futuras consultas. Favor ler atentamente e por completo as indi- cações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Manter todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação. Para sua própria protecção e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com o símbolo!

Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condu- tores de corrente ocultados. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar um choque eléctrico. Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais). Proteger os acumuladores diante da humi- dade! Não expor os acumuladores ao fogo! Não utilizar acumuladores defeituosos ou defor- mados! Não abrir acumuladores! Não mexer nem curto-circuitar os contactos dos acumuladores! A partir de acumuladores defeituosos de NiCd pode sair um líquido corrosivo (solução de potassa cáustica de 30%)! Caso escapar líquido dos acumuladores e entrar em contacto com a pele, deve lavar imediatamente com muita água. Se o líquido dos acumuladores entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico! Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. Manual original Caro Cliente, agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela. Índice 1 Declaração de conformidade 2 Utilização autorizada 3 Indicações gerais de segurança 4 Indicações de segurança especiais 17026985_1010 BS 12 NiCd.book Seite 29 Mittwoch, 13. Oktober 2010 8:31 0830 PORTUGUÊS

O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respi- ratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para trata- mento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, utilize um dispositivo aspi- rador de pó. - Providencie uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respi- ratória com classe de filtração P2. Siga as regulamentações válidas no seu País, para os materiais a serem tratados. Proteger a peça a trabalhar contra deslizamento, p.ex. utilizando um dispositivo de fixação. Lâmpada LED (7): Não observar a irradiação do LED directamente com instrumentos ópticos, classe LED 1M, classificado conforme DIN EN 60825-1: 2003, comprimento da onda: 400-780 nm; 5 lm. Consultar página 3 (desdobrar a página).

asquilho (binário, furar)

omutador (1.ª/2.ª velocidade)

omutador do sentido de rotação (regulagem do sentido de rotação, segurança para transporte) - de ambos os lados da máquina

ecla para desbloqueio do acumulador

Antes da utilização, carregar os acumuladores. Os acumuladores atingem a sua capacidade total depois de carregar e descarregar (ciclos de carga) 5 vezes. No entanto, o máximo número de ciclos de carga só poderá ser atingido quando se evita uma descarga total do acumulador. Recar- regue o acumulador quando notar um perda de rendimento

Retirar: Premer a tecla para desbloqueio do acumulador (5) e retirar o acumulador (6) pela frente. Inserir: Inserir o acumulador (6) até o seu engate.

6.3 Ajuste do sentido de rotação,

segurança para transporte (bloqueio contra activação) Accionar o comutador do sentido de rotação (4). Consultar página 3 (favor desdobrar): R = Ajuste da rotação direita L = Ajuste da rotação esquerda 0 = Posição do meio: Ajuste da segurança para transporte (bloqueio de ligação)

6.4 Seleccionar estágio da engrenagem

Accionar o comutador (3) somente com o motor paralisado! Accionar o comutador (3). 1.ª velocidade ajustada (baixas rotações), binário especialmente alto) 2.ª velocidade ajustada (altas rotações)

6.5 Ajustar a limitação do binário

Rodar o casquilho (2). 1... = Binário ajustado (para operações com limitação de binário) = Nível de perfuração ajustado - sem limitação de binário (para binários máx.)

6.6 Ligar/desligar, ajustar as rotações

Ligar, rotações: Premer o gatilho (8). É possível mudar a rotação pressionando no gatilho do interruptor. Desligar: Soltar o gatilho (8). Nota: O ruído que aparece no desligamento da ferramenta depende do tipo de modelo (paragem rápida) e não influencia a função e a longividade da ferramenta.

Para as operações em locais mal iluminados. A lâmpada LED (7) acende quando a ferramenta estiver ligada. 5Vista geral 6 Utilização 17026985_1010 BS 12 NiCd.book Seite 30 Mittwoch, 13. Oktober 2010 8:31 08PORTUGUÊS

Abrir a bucha Rodar o casquilho (1) no sentido „AUF, RELEASE“. Apertar o acessório acoplável - Abrir a bucha de aperto rápido e inserir o aces- sório até o batente. - Rodar o casquilho (1) no sentido „GRIP, ZU“, até o acessório se encontrar bem apertado. - No caso de haste da ferramenta macia eventu- almente tem de se reapertar após breve tempo de furação. Desaparafusar a bucha - Abrir a bucha de aperto rápido. - Desaparafusar o parafuso (a) (Atenção rosca esquerda!). - Desaparafusar a bucha de aperto rápido (1) com a chave de bocas (b). O aparafusar sucede-se de forma análoga em ordem contrária. Limpeza Deixar a máquina ocasionalmente a funcionar com a bucha de aperto rápido na vertical para baixo e rodando o casquilho totalmente no sentido „GRIP, ZU“, e de seguida rodando-o no sentido „AUF, RELEASE“. O pó acumulado cai da bucha de aperto rápido. Furar - De preferência na 2.ª velocidade (altas rotações). - Nas perfurações profundas, deve retirar a broca de tempo em tempo, para remover o pó de perfuração ou cavacos. Aparafusar - De preferência na 1.ª velocidade (baixas rotações) e com limitação do binário. Abrir roscas - Lubrificar ligeiramente o macho de abrir roscas. - Seleccionar a 1.ª velocidade (baixas rotações). - Ajustar a limitação do binário. Utilize apenas acessórios Metabo genuínos. Se precisar de acessórios consulte o seu distri- buidor. Para que o distribuidor possa seleccionar o aces- sório adequado, tem de saber o modelo exacto da sua ferramenta. Consultar página 4. A Carregadores B Acumuladores de diversas capacidades. Só compre acumuladores com a voltagem correspondente à sua ferramenta eléctrica. Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal. As reparações do equipamento deste tipo APENAS podem ser efectuadas por pessoal qualificado! Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes. Favor descrever o defeito constatado antes de enviar a peça para reparação. As embalagens da Metabo são 100% recicláveis. Ferramentas eléctricas sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem. Estas instruções estão impressas em papel recic- lado. Não deitar acumuladores no lixo caseiro! Devolver os acumuladores defeituosos ou usados ao repre- sentante Metabo! Não jogar os acumuladores na água. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/ CE sobre equipamentos eléctricos e electrónicos

8 Acessórios 9 Reparações 10 Protecção do meio- ambiente 17026985_1010 BS 12 NiCd.book Seite 31 Mittwoch, 13. Oktober 2010 8:31 0832 PORTUGUÊS

usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recol- hidas em separado e entregues a uma reciclagem ecologicamente correcta. Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. U = Tensão do acumulador

= Rotações em vazio Binário de aperto no aparafusamento:

= Situação de aparafusamento "branda" (madeira)

= Situação de aparafusamento mais difícil (metal)

= Binário de aperto ajustável Diâmetro máx. da broca:

2 max = Em madeira macia m = Peso (com menor acumulador) G=Rosca do veio

max = Capacidade da bucha Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

h, D = Valor da emissão de vibrações (furar em metal)

h, S = Valor da emissão de vibrações (para- fusos sem percussão)

h, ... = Insegurança (vibrações) O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléc- tricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações. O nível de vibrações indicado representa as apli- cações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar considera- velmente o impacto de vibrações durante todo o período de operação. Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação. Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequên- cias de operação. Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora

= Insegurança (ruído) Durante o trabalho o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares. Valores medidos de acordo com a norma EN 60745. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). 11 Dados técnicos 17026985_1010 BS 12 NiCd.book Seite 32 Mittwoch, 13. Oktober 2010 8:31 08SVENSKA
