BRUKSANVISNING BS 12 NiCd METABO

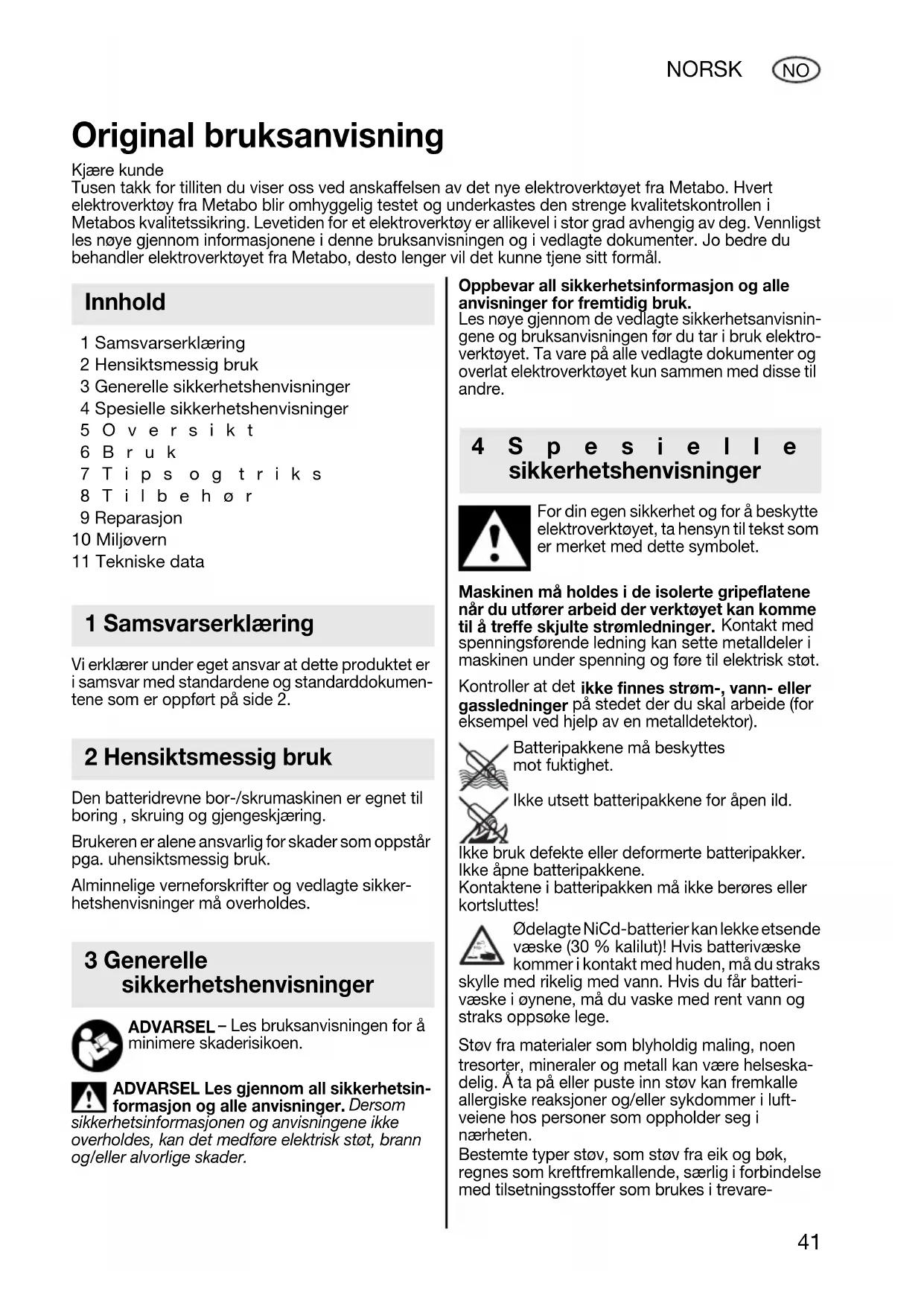

1 Samsvarserklæring 2 Hensiktsmessig bruk 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetshenvisninger 5Oversikt 6Bruk 7Tips og triks 8Tilbehør 9 Reparasjon 10 Miljøvern 11 Tekniske data Vi erklærer under eget ansvar at dette produktet er i samsvar med standardene og standarddokumen- tene som er oppført på side 2. Den batteridrevne bor-/skrumaskinen er egnet til boring , skruing og gjengeskjæring. Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk. Alminnelige verneforskrifter og vedlagte sikker- hetshenvisninger må overholdes. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Les nøye gjennom de vedlagte sikkerhetsanvisnin- gene og bruksanvisningen før du tar i bruk elektro- verktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre. For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet. Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor). Batteripakkene må beskyttes mot fuktighet. Ikke utsett batteripakkene for åpen ild. Ikke bruk defekte eller deformerte batteripakker. Ikke åpne batteripakkene. Kontaktene i batteripakken må ikke berøres eller kortsluttes! Ødelagte NiCd-batterier kan lekke etsende væske (30 % kalilut)! Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batteri- væske i øynene, må du vaske med rent vann og straks oppsøke lege. Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseska- delig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luft- veiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevare- Original bruksanvisning Kjære kunde Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål. Innhold 1 Samsvarserklæring 2 Hensiktsmessig bruk 3 Generelle sikkerhetshenvisninger 4Spesielle sikkerhetshenvisninger 17026985_1010 BS 12 NiCd.book Seite 41 Mittwoch, 13. Oktober 2010 8:31 0842 NORSK

napp for opplåsing av batteripakken

Før bruk må batteripakken lades opp. Batteripakken oppnår først full kapasitet etter 5 gangers lading/utlading (ladesykluser). Det maksimale antallet ladesykluser kan bare oppnås hvis man unngår dyputlading av batteri- pakken. Lad opp batteripakken på nytt hvis effekten avtar

6.2 Ta ut og sette inn batteripakken

Ta ut: Trykk på knappen for opplåsing av batteripakken (5) og trekk batteripakken (6) ut på forsiden. Sette inn: Skyv inn batteripakken (6) til den smekker på plass.

6.3 Innstilling av dreieretning, transportsi-

1. gir valgt (lavt turtall), ekstra høyt dreiemo-

2. gir valgt (høyt turtall,

6.6 Start og stopp, innstilling av turtall

Koble til, turtall: Trykk på bryteren (8). Turtallet kan forandres ved å trykke inn bryteren. Stopp: Slipp bryterknappen (8). Merk: Lyden som oppstår når maskinen slås av, er avhengig av konstruksjonen (hurtigstopp) og har ingen innvirkning på maskinens funksjon og levetid.

Til bruk ved arbeid på steder med dårlig belysning. LED-lampen (7) lyser når maskinen er slått på.

Spenn innsatsverktøyet - Åpne den selvspennende chucken og sett verk- tøyet så langt inn som mulig. - Vri hylsen (1) i retningen "GRIP, ZU" inntil verk- tøyet er fastspent. - Hvis verktøytangen er myk, må det ev. etter- spennes etter kort tids boring. Skru av chucken - Åpne den selvspennende chucken. - Skru ut skruen (a) (Obs! Venstregjenget!). - Skru opp den selvspennende chucken (1) med fastnøkkel (b). Påskruing skjer i omvendt rekkefølge på tilsva- rende måte. Rengjøring Vri maskinen slik at den selvspennende chucken står loddrett nedover og vri hylsen så langt det går i retning "GRIP, ZU“ og deretter så langt det gå ri retning "AUF, RELEASE“. Opphopet støv faller ut av chucken. Boring - Fortrinnsvis i 2. gir (høyt turtall). - Ved boring av dype hull, dra ut boret fra tid til annen for å fjerne boremel eller spon. Skruing - Fortrinnsvis i 1. gir (lavt turtall) og med dreiemo- mentbegrensning. Gjengeskjæring - Påfør litt olje på gjengetappen. - 1. Velg gir (lavt turtall). - Still inn dreiemomentbegrensning. Bruk kun originalt Metabo-tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For valg av riktig tilbehør, gi forhandleren nøyaktig informasjon om typen av ditt elektroverktøy. Se side 4. A Ladere B Batteripakker med ulik kapasitet. Kjøp bare batteripakker i en spenningsklasse som passer til ditt elektroverktøy. Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet. Elektroverktøy må kun repareres av elektrofagfolk! Metabo elektroverktøy som trenger reparasjon kan sendes til adressene som er angitt på delelisten. Ved innsending til reparasjon, vennligst vedlegg en beskrivelse av oppdagede feil. Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og tilbehør inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess. Denne bruksanvisning er trykt på papir som er bleket uten klor. Batterier må ikke kastes i husholdningsavfallet. Gi defekte eller brukte batterier tilbake til Metabo- forhandleren. Ikke kast batteriene i vann. Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU- direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverkset- ting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Forklaringer til opplysningene på side 2. Med forbehold om endringer i hensikt av teknisk forbedring. U = Spenning i batteripakken

2 max = i mykt treverk m = vekt (med minste batteripakke) G = spindelgjenge

Tips og triks 8Tilbehør

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

h, D = svingningsemisjonsverdi (boring i metall)

h, S = svingningsemisjonsverdi (skruing uten slag)

h, ... = usikkerhet (vibrasjon) Vibrasjonsnivået som er oppgitt i disse anvisnin- gene er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelast- ningen. Det oppgitte vibrasjonsnivået gjelder for hoved- bruksområdene for elektroverktøyet. Hvis elektro- verktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom. En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom. Innfør ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsat- sverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen. Typiske A-veide lydnivåer:

= Skruning i blødt materiale (træ)

Tips og Tricks 8Tilbehør
