BRUGSANVISNING BS 12 NiCd METABO

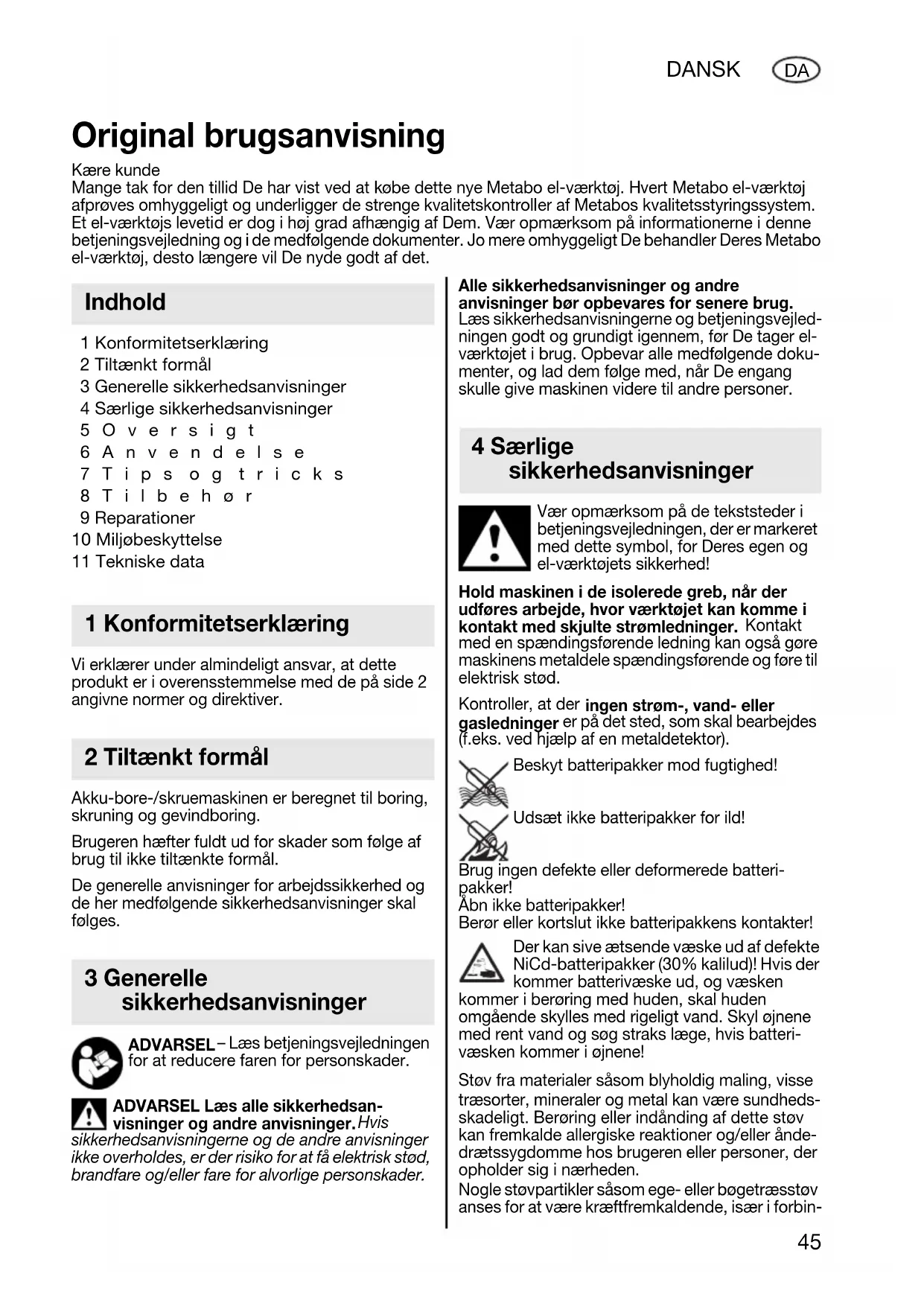

1 Konformitetserklæring 2 Tiltænkt formål 3 Generelle sikkerhedsanvisninger 4 Særlige sikkerhedsanvisninger 5Oversigt 6Anvendelse 7Tips og tricks 8Tilbehør 9 Reparationer 10 Miljøbeskyttelse 11 Tekniske data Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver. Akku-bore-/skruemaskinen er beregnet til boring, skruning og gevindboring. Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål. De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal følges. ADVARSEL – Læs betjeningsvejledningen for at reducere faren for personskader. ADVARSEL Læs alle sikkerhedsan- visninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for at få elektrisk stød, brandfare og/eller fare for alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger bør opbevares for senere brug. Læs sikkerhedsanvisningerne og betjeningsvejled- ningen godt og grundigt igennem, før De tager el- værktøjet i brug. Opbevar alle medfølgende doku- menter, og lad dem følge med, når De engang skulle give maskinen videre til andre personer. Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed! Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød. Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor). Beskyt batteripakker mod fugtighed! Udsæt ikke batteripakker for ild! Brug ingen defekte eller deformerede batteri- pakker! Åbn ikke batteripakker! Berør eller kortslut ikke batteripakkens kontakter! Der kan sive ætsende væske ud af defekte NiCd-batteripakker (30% kalilud)! Hvis der kommer batterivæske ud, og væsken kommer i berøring med huden, skal huden omgående skylles med rigeligt vand. Skyl øjnene med rent vand og søg straks læge, hvis batteri- væsken kommer i øjnene! Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundheds- skadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller ånde- drætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbin- Original brugsanvisning Kære kunde Mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det. Indhold 1 Konformitetserklæring 2 Tiltænkt formål 3 Generelle sikkerhedsanvisninger 4 Særlige sikkerhedsanvisninger 17026985_1010 BS 12 NiCd.book Seite 45 Mittwoch, 13. Oktober 2010 8:31 0846 DANSK

delse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. - Brug så vidt muligt støvudsugning. - Sørg for god ventilation på arbejdspladsen. - Det anbefales at bruge et åndedrætsværn i filter- klasse P2. Vær opmærksom på de gældende regler i dit land vedrørende de bearbejdede materialer. Arbejdsemnet skal sikres mod at glide, f.eks. ved hjælp af fastspændingsanordninger. Lysdiode (7): Se aldrig direkte ind i lysstrålen med optiske instrumenter, lysdiode klasse 1M, klassi- ficeret efter DIN EN 60825-1: 2003, bølgelængde: 400-780 nm; 5 lm. Se side 3 (foldes ud).

elvspændende borepatron

mdrejningsvælger (indstilling af omdre- jningsretning, transportsikring) - på begge sider af maskinen

nap til frigørelse af batteripakke

Batteripakken skal oplades før den første ibrugtagning. Batteripakken opnår først dens fulde kapacitet efter 5 op- og afladninger (ladecyklusser). Det maksimale antal ladecyklusser kan kun opnås, hvis total afladning af batteripakken undgås. Genoplad batteripakken, når kapaci- teten aftager

6.2 Udtagning og isætning af batteripakke

Udtagning: Tryk på knappen til frigørelse af batteripakken (5), og træk batteripakken (6) ud fortil. Isætning: Skub batteripakken (6) i, til den går i hak.

6.3 Indstilling af omdrejningsretning, trans-

portsikring (startspærre) Indstil omdrejningsvælgeren (4). Se side 3 (foldes ud): R = højreløb indstillet L = venstreløb indstillet 0 = midterposition: Transportsikring (startspærre) indstillet

6.4 Valg af geartrin

Indstil kun gearskifteren (3) , når motoren står stille! Indstil gearskifteren (3).

1. gear indstillet (lavt omdrejningstal), højt

6.5 Indstilling af momentbegrænsning

Drej momentindstillingen (2). 1... = drejningsmoment indstillet (til arbejde med momentbegrænsning) = boretrin indstillet - ingen momentbe- grænsning (til maks. drejningsmoment)

6.6 Tænd/sluk, indstilling af omdrejningstal

Tænd, omdrejningstal: Tryk på afbrydergrebet (8). Omdrejningstallet kan ændres ved at trykke på afbrydergrebet. Sluk: Slip afbrydergrebet (8). Bemærk: Den støj, der fremkommer, når maskinen slukkes, er konstruktionsbetinget (hurtigstop) og har ingen indflydelse på maskinens funktion og levetid.

Til arbejde på dårligt belyste steder. Lysdioden (7) lyser, når maskinen er tændt.

6.8 Selvspændende borepatron

Åbning af borepatron Drej borepatronen (1) i retning af "AUF, RELEASE". Fastspænding af værktøj - Åbn den selvspændende borepatron, og sæt værktøjet så langt ind som muligt. - Drej borepatronen (1) i retning af "GRIP, ZU", indtil værktøjet er fastspændt. - Ved et blødt værktøjsskaft kan det være nødven- digt at efterspænde efter kort boringstid. Afskruning af borepatron - Åbn den selvspændende borepatron. - Skru skruen (a) ud (OBS! Venstregevind). - Skru den selvspændende borepatron (1) af med gaffelnøglen (b). Borepatronen skrues på i omvendt rækkefølge. Rengøring Hold jævnligt maskinen lodret med den selvspæn- dende borepatron nedad, drej borepatronen helt i retning af "GRIP, ZU" og derefter helt i retning af "AUF, RELEASE". Opsamlet støv falder nu ud af den selvspændende borepatron. Boring - Fortrinsvist i 2 gear (højt omdrejningstal). - Ved dybe boringer trækkes boret fra tid til anden ud af borehullet for at fjerne boremel og spåner. Skruning - Fortrinsvist i 1. gear (lavt omdrejningstal) og med drejningsmomentbegrænsning Gevindskæring - Smør snittappen med lidt olie. - Vælg 1. gear (lavt omdrejningstal). - Indstil momentbegrænsningen. Brug kun originalt Metabo tilbehør. Hvis De har brug for tilbehør, henvend Dem venligst til Deres forhandler. For at De får det rigtige tilbehør, skal De meddele forhandleren den nøjagtige type på Deres el- værktøj. Se side 4. A Opladere B Batteripakker med forskellig kapacitet. Køb kun batteripakker, hvis spænding svarer til Deres el-værktøj. Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget. Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere! Reparationsnødvendigt Metabo el-værktøj kan indsendes til de adresser, der er angivet på reser- vedelslisten. Ved indsendelse til reparation skal den fastslåede fejl beskrives. Den af Metabo brugte emballage er 100% genan- vendelig. Brugt el-værktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces. Denne betjeningsvejledning er trykt på papir, som er bleget uden klor. Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren! Smid ikke batteripakker i vandet. Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsæt- telsen til national lovgivning skal brugte el-værk- tøjer indsamles adskilt og genanvendes i en recyc- lingproces. Forklaringer til oplysningerne på side 2. Forbeholdt ændringer som følge af tekniske ændringer. U = Batteripakkens spænding

= Tomgangshastighed Tilspændingsmoment ved skruning:

= Indstilleligt tilspændingsmoment

2 maks. = i blødt træ m = Vægt (med mindste batteripakke) G = Spindelgevind

maks. = Borepatronens spændvidde Vibrationer (vektorsum af tre retninger) målt i overensstemmelse med EN 60745:

h, ... = Usikkerhed (vibration) Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrati- onsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis el- værktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden. For at kunne vurdere vibrationsbelastningen nøjag- tigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelast- ningen betydeligt over hele arbejdsperioden. Træf ekstra sikkerhedsforanstaltninger til beskyt- telse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejds- forløb. Typiske A-vægtede lydniveauer:

= Usikkerhed (lydniveau) Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn! Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). 17026985_1010 BS 12 NiCd.book Seite 48 Mittwoch, 13. Oktober 2010 8:31 08POLSKI
