BEDIENUNGSANLEITUNG BS 12 NiCd METABO

Originalbetriebsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihr's neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hangt aber in starkem Maße von Ihnen ab. Beachten Sieitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlüssig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklarung
2 Bestimmungsgemäß Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Benutzung
7 Tipps und Tricks
8 Zubehör
9 Reparatur
10 Umweltschutz
11 Technische Daten

1 Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit, dass diese Produkte mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäß Verwendung

Der Akku-Bohrschrauber ist geeignet zum Bohren, Schrauben und Gewindebohren.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungs-vorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spe zi e I l e Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichneten Textstellen zu Ihrlemigen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).

Akkupacks vor Nasse schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht offen!
Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten NiCd-Akku-Packs kann eine atzende Flüssigkeit (30%ige Kalilauge) austreten! Falls Akkuflüssigkeit austritt und

mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleutenbearbeitert werden.

• Benutzen Sie möglichst eine Staubabsaugung.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.

• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
  Beachten Sie in Ihr Land gültige Vorschriften für die zu bearbeitenden Materialien.

Das Werkstück gegen Verrutschen sichern,
z.B. mit Hilfe von Spannvorrichtungen.

LED-Leuche (7): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten,
LED Klasse 1M, klassifiziert nach DIN EN 60825-1: 2003, Wellenlänge: 400-780 nm; 5 lm.

5 Überblick

Siehe Seite 3 (bitte ausklappen).

1 Schnellspann-Bohrfutter
2 Hulse (Drehmoment, Bohren)
3 Schalter (1./2. Gang)
4 Drehrichtigungschafter (Drehrichtungseinstellung, Transportsicherung) - beidseitig der Maschine
5 Taste zur Akkupack-Entriebelung
6 Akkupack
7 L E D - Le u c h t e
8 Schalterdrücker

6 Benutzung

6.1 Akkupack

Vor der Benutzung den Akku-Pack aufladen.

Der Akku-Pack erreicht erst nach 5-maligem Aufladen und Entladen (Ladezyklen) seine volle Kapazität.

Die maximale Anzahl der Ladezyklen kann nur dann erreicht werden, wenn eine Tiefstentladung des Akku-Packs vermieden wird. Laden Sie den Akku-Pack bei Leistungsabfall wieder auf.

6.2 Akkupack entnehmen, einsetzen

Entnehmen:

Taste zur Akkupack-Entriebelung (5) drücken und Akkupack (6) nach vorne herausziehen.

Einsetzen:

Akkupack (6) bis zum Einrasten aufschieben.

6.3 Drehrichtung, Transportsicherung (Einschalsperre) einstellen

Drehrichtungsumschalter (4) betätig.

Siehe Seite 3 (bitte ausklappen):

R = Rechtslaufeingestellt
L = Linklaufeingestellt
0 = Mittelstellung: Transportsicherung (Einschalsperre) eingestellt

6.4 Getriebestufe wahlen

Schalter (3) nur bei Stillstand des Motors betätigten!

Schalter (3) betätigen.

1. Gang eingestellt (niedrige Drehzahl), besonderss hohes Drehmoment)

1. Gang eingestellt (hohe Drehzahl)

6.5 Drehmomentbegrenzung einstellen

Hulse (2) drehen.

1... = Drehmoment eingestellt (zum Arbeitsen mit Drehmomentbegrenzung)

= Bohrstufe eingestellt - keine Drehm- mentbegrenzung (fur max. Drehm- ment)

6.6 Ein-/Ausschalten, Drehzahl einstellen

Einschalten, Drehzahl: Schalterdrücker (8) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Ausschalten: Schalterdrücker (8) loslassen. Hinweis: Das Gerausch, das beim Ausschalten der Maschine auftritt, ist bauartbedingt (Schnellstopp) und hat a Funktion und Lebensdauer der Maschi theirs einen Einfluss.

6.7 LED-Leuchte

Zum Arbeitsen an schlecht beleuchteten Stellen. Die LED-Leuche (7) leuchtet bei eingeschalteter Maschine.

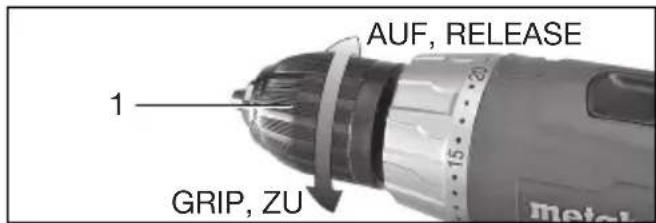

6.8 Schnellspann-Bohrfutter

Bohrfutter offen

Hülse (1) in Richtung „AUF, RELEASE“ drehen.

Einsatzwerkzeug spannen

• Schnellspann-Bohrfutter öffnen und Werkzeug so tief wie möglich einsetzen.
• Hülse (1) in Richtung „GRIP, ZU“ drehen, bis das Werkzeug fest gespannt ist.
• Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

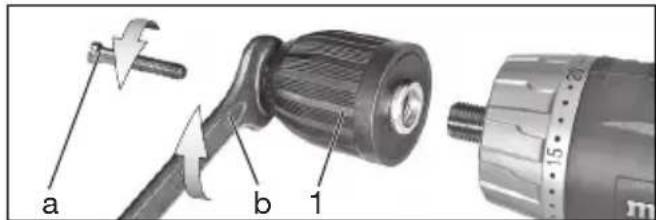

Bohrfutter abschrauben

• Schnellspann-Bohrfutter öffnen.
• Schraube (a) herausdrehen (Achtung Linksgewinde!).
• Schnellspann-Bohrfutter (1) mit Maulschlüssel (b) abschrauben.

Das Anschrauben erfolgt sinngemäB in umgekehrter Reihenfolge.

Reinigen

Gelegentlich die Maschine mit dem Schnellspann-Bohrfutter senkrecht nach unten halten und Hülse vollständig in Richtung „GRIP, ZU“ drehen, dann vollständig in Richtung „AUF, RELEASE“ drehen. Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter.

7 Tipps und Tricks

Bohren

Vorzugsweise im 2. Gang (hohe Drehzahl).
- Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit aus der Bohrungziehen, um das Bohrmehl oder Späne zu entfern.

Schrauben

-Vorzugsweise im 1. Gang (niedrige Drehzahl) und mit Drehmomentbegrenzung.

Gewindebohren

Gewindebohrer etwas olen.
- 1. Gang (niedrige Drehzahl) wahren.
- Drehmomentbegrenzung einstellen.

8 Zubehö r

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich)):itte an ihren Handler.

Zur Auswahl des richtigen Zubehörstellen Sie dem Handleritte den genauen Typ Ihres Elektrowerkzeugs mit.

SieheSeite4.

A Ladegeräte

B Akkupacks verschiedener Kapazitäten.
Kaufen Sie nur Akkupacks mit der zu ihrem Elektrowerkzeug passenden Spannung.

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

9 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

10 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden können.

These Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Akkupacks)dürfen nicht mit dem Hausmüll entsorgt werden!Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über

Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = Spannung des Akkupacks

$$ n _ {0} \quad = \quad \text {L e e r l a u f d r e h z a h l} $$

Anziehmoment beim Schrauben:

M_1 =weicher Schraubfall (Holz)

M3 = harter Schraubfall (Metall)

M4 =Anziehmomenteinstellbar

Max. Bohrerdurchmesser:

D1max = i n S t a h l

m = Gewicht (mitkleinstem Akkupack)

G = Spindelgewinde

D max Bohrfutter-Spannweite

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h,D = Schwingungsemissionswert (Bohren in Metall)

a_h,S = Schwingungsemissionswert (Schrauben ohne Schlag)

K_h, =Unsicherheit(Schwingung)

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Typische A-bewertete Schallpegel:

LDA = Schalldruckpegel

LWA = Schalleistungspegel

K_pA^W, K_WA = Unsicherheit (Schallpegel)

Beim Arbeiten kann der Gerauschpegel 80 dB(A) überschreiben.

Gehorschutzragen!

Messwerte ermittelt gemäß EN 60745.

Die angegeben technischen Daten sind toleranzbehafte (entspruchend den jeweils gültigen Standards).
