| Produkttype | Integrert støvavsugingssystem (tilbehør til drill) |
| Merke | Metabo |
| Modell | ISA 24 |
| Bruksområder | Boring i betong, stein, murverk med kompatibel slagboremaskin |
| Kompatibilitet | Metabo kombihammer KH 18 LTX BL 24 Q (ISA 24) |
| Avsugingstype | Kun tørr |
| Filter | HEPA H12 (i henhold til EN 1822-1998), ref. 6.23768 |
| Maksimal teleskopisk slag (Hmax) | 24 mm |
| Maksimal boredybde (Tmax) | Opptil 100 mm (estimert) |
| Maksimal bor diameter (D) | Opptil 12 mm (estimert) |
| Sugestyrke (V_1) | Ca. 1000 Pa (estimert) |
| Støvbeholderens kapasitet | Ca. 200 ml (estimert) |
| Vekt | Ca. 0,5 kg (estimert) |
| Strømforsyning | Via slagboremaskinen (18V batteri) |
| Slukke forsinkelse | 2 sekunder etter at hammeren stanser |
| Innstillinger | Justerbar dybde stopper; justerbar slagbegrensning (i trinn på 5 mm) |
| Vedlikehold | Tøm støvbeholderen regelmessig; rengjør motoren; bytt ut slitt filter og avsugingshode |
| Sikkerhet | Bruk vernebriller, hansker og solide sko; bruk hørselvern; ikke sug opp farlig støv |
| Inkluderte tilbehør | Transport lukkedeksel, dybde stopper, støv oppsamlingskassett |
| Valgfritt tilbehør | Reserved avsugingshode, reserved HEPA filter (ref. 6.23768) |
Ofte stilte spørsmål - ISA 24 METABO
Brukerspørsmål om ISA 24 METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din ISA 24 - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ISA 24 av merket METABO.
BRUKSANVISNING ISA 24 METABO
no Original instruksjonsbok 47
6.2 Montering av borr
7.4 Byta utslitet filter (16)
- Se sidan 3, bild B.
P1 =Nominell effektforbrukning
V_1 / =Sugeffekt
m = V i k t

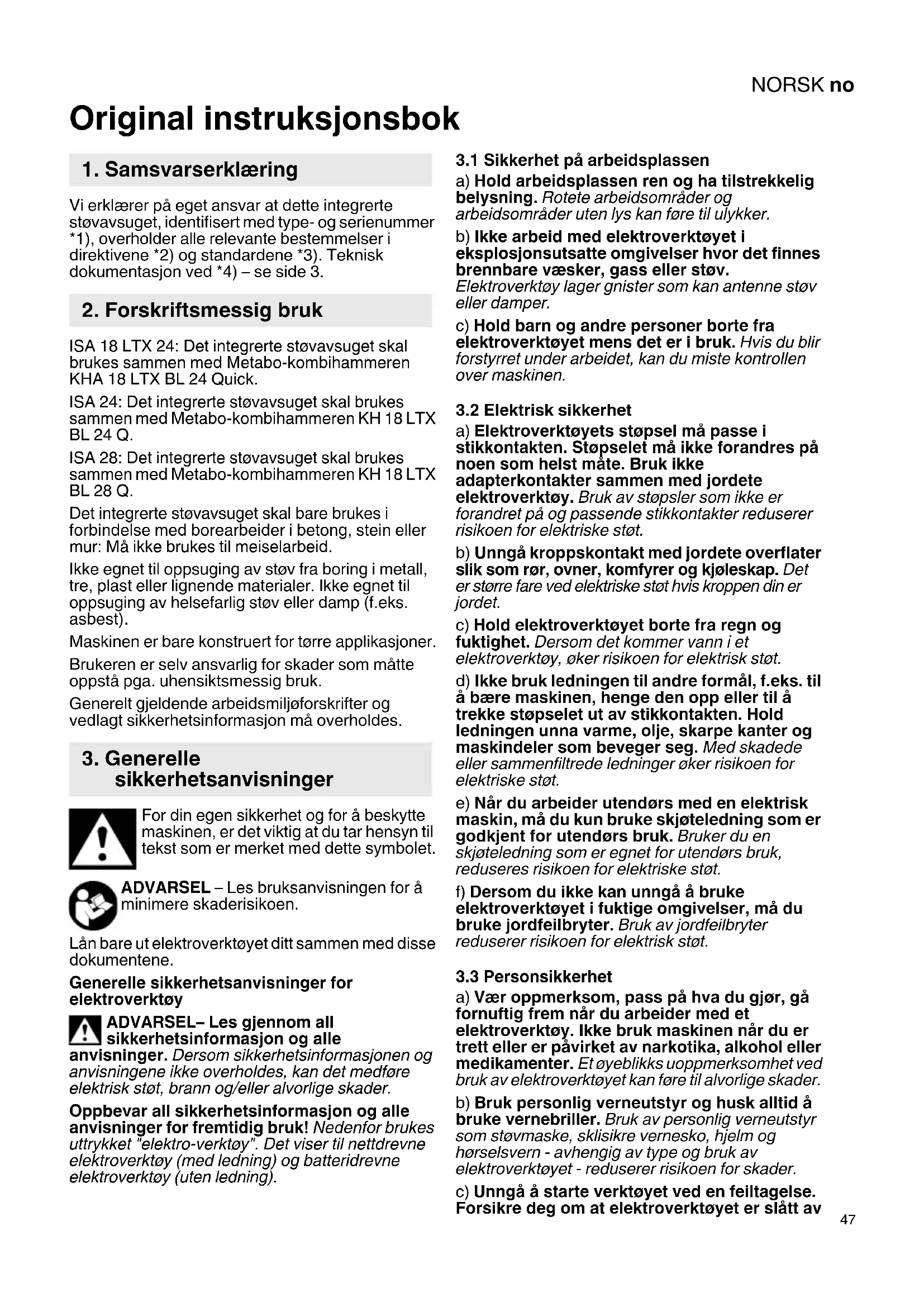

Original instruksjonsbok
1. Samsvarserklaering
Vi erklærer på eget ansvar at dette integrerte støvavsuget, identifisert med type- og serienummer 1), overholder alle relevante bestemmelse i direktivene 2) og standardene 3). Teknisk dokumentasjon ved 4) - se side 3.
2. Forskriftsmessig bruk
ISA 18 LTX 24: Det integrerte stovavsuget skal brukes sammen med Metabo-kombihammeren KHA 18 LTX BL 24 Quick.
ISA 24: Det integrerte stovavsuget skal brukes sammen med Metabo-kombihammeren KH 18 LTX BL 24 Q.
ISA 28: Det integrerte stovavsuget skal brukes sammen med Metabo-kombihammeren KH 18 LTX BL 28 Q.
Det integrerte støvavsuget skal bare brukes i forbindelse med borearbeider i betong, stein ell er mur: Må ikke brukes til meiselarbeid.
Ikke egnet til oppssuging av stov fra boring i metall, tre, plast eller lignende materialer. Ikke egnet til oppssuging av helsefarlig stov erler damp (f.eks. asbest).
Maskinen er bare konstruert for tøre applikasjoner.
Brukeren er selv ansvarlig for skader som matte oppsta pga. uhensiktsmessig bruk.
Generelt gjeldende arbeidsmiljoforskrifter og vedlagt sikkerhetsinformasjon ma overholds.
3. Generelle sikkerhetsanvisninger
For din egen sikkerhet og for a beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet.
ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.
Lån bare ut elektronverktøyet ditt sammen med disse dokumentene.
Generelle sikkerhetsanvisninger for elektroverktoy
ADVARSEL- Les gjennom all sikkerhetsinformasjon og alle
anvisninger. Dersom sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Nedenfor brukes uttrykket "elektro-verktoy". Det viser til nettdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).
a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser hvor det finnes brennbare væsker, gass eller støv.
Elektroverktoylagergnister som kan antenna stov eller damper.
c) Hold barn og andre personer borte fra elektroverktoyet mens det er i bruk. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen.
3.2 Elektrisk sikkerhet
a) Elektroverktøyets stopsel mæ passer i stikkontakten. Stopselet mæ ikke forandres pø noen som helst mate. Bruk ikke adapterkontakter sammen med jordete elektroverktø. Bruk av stopsler som ikke er forandret pø og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordete overflater sik som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet borte fra regn og fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk stat.
d) Ikke bruk ledningen til andre formal, f.eks. til a bare maskinen, henge den opp eller til a trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektriske stot.
e) Nár du arbeider utendørs med en elektrisk maskin, ma du kun bruke skjoteledning som er godkjent for utendørs bruk. Bruker du en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.
f) Dersom du ikke kan unngå Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke jordfeilbryter. Bruk av jordfelbryter reduserer risikoen for elektrisk støt.
3.3 Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig fremningar du arbeider med et elektroverktøy. Ikke bruk maskinenningar du er trett eller er påvirket av narkotika, alkohol eller medikamente. Et øyeblinkks uoppmerksomhet ved bruk av elektroverktyet kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm og horselsvern - avhengig av type og bruk av elektroverktoyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forsikre deg om at elektroverktøyet er slätt av
NORSKno
før du kobler det til stromforsyningen og/eller batteriet og før du lofter det opp eller bærer det. Hvis du holder fingeren pa brytereen nár du bærer elektroverktøyet, ellr kobler maskinen til stromforsyningen i innkoblet tilstand, kan dette fore til ulykker.
d) Fjern innstillingsverktoy aller skrunokler for du starter elektroverktoyet. Et verktoy aller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Unngå unormal kroppsholdning. Sørg for Å stå stødig og i balanse. Da kan du kontrollere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här, toy og hansker unna deler som beveger seg. Løstsittende toy, smykker eller langt hr kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsmilingsbeholdere, ma du forvisse deg om at de er tilkoblet og brukes pa korrekt mate. Bruk av stovavsug kan redusere fare som skyldes stov.
h) Ikke sett sikkerheten din i fare etter flere bruk av elektroverktoyet og ikke ignorer sikkerhetsreglene for elektroverktoy. Uforsiktig bruk kan gi ubotelige skader på et sekund.
3.4 Bruk og behandling av det elektriske verktøyet
a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk maskiner med defekt av-/på-bryter. En elektrisk maskin som ikke longer kan slås av ell er pa, er farlig og ma repareres.
c) Trekk stöpselet ut av stikkontakten og/eller fjern batteriet før du foretar innstillinger pa apparatet, skifter tilbehorsdeler erler setter bort apparatet. Disse tiltakene forhindrer utilsiktet start av elektronktøyet.
d) Maskiner som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la maskinenBrukes av personer som ikke er fortrolige med den ellcr ikke har lest,this anvisingene.Eklektisk verktoy er farlig när det brukes av uerfarne personer.
e) Vær nøye med vedlikehold av maskin og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på elektroverktøyets funksjon. Se til at defekte deler blir reparert før maskinen tas i bruk. Dárlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
f) Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg化进程 sa ofte fast og er lettere á fore.
g) Bruk maskin, tilbehør, innstillingsverktøy osv. i overensstemmelse medppe anvisingene. Ta hensyn til arbeidsforholdene
og arbeidet som skal utfores. Bruk av slike maskiner til andre formal enn det som er angitt kan fore til farlige situasjoner.
h) Hold handtakene tøre, rene og fri for olje og fett. Glatte handtak og gripeflater gjør händteringen usikker i utforutsette situasjoner.
3.5 Bruk og behandling av batteriverktøyet
a) Lad bare batteriet i ladeapparater som er anbefalt av produsenten. Det oppstar brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk bare batterier som er ment Å braukes til elektroverktøy. Bruk av andre batterier kan fere til skader og brannfare.
c) Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer og andre små metallgjenstander som kan lage forbindelse mellom kontaktene. En kortslutting mellom batterikontaktene kan fore til forbrenninger eller brann.
d) Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med这部分 væsken. Ved tilfeldig kontakt mä det skylles med vann. Kontakt ogå lege, dersom væskekommen i øynene. Batterivæske som renner ut kan fore til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batterier som er skadet aller endret. Batterier med skade aller endringer kan forholde seg uforsebar og fere til brann, eksplosjon aller fare for skade.
f) Batterier ma aldri utsettes for brann ellor for hove temperaturer. Brann eller temperaturer over 130^ (265^) kan fremkalle en eksplosjon.
g) Folg alle henvisninger for lading og batteriet eller batteriverktoyet ma aldri lades opputenfor temperaturomraret som er oppgitt ibruksanvisingen. Feil lading eller lading utenfortillatt temperaturomrade kan odelegge batteriet og oke brannfaren.
3.6 Service
a) Elektroverktøyet ma bare bli reparert av kvalifiserte fagpersoner som bruker originale resvedeler. Da kan du vare sikker pa at elektroverktøyet fortsett er sikkert a bruke.
b) Batterier med skade ma aldri vedlikeholds.
Alt vedlikehold av batterier mä kun utfores av produsenten aller fullmektig kundeservice.
4. Spesiell sikkerhetsinformasjon
OBS! Apparatet er ikke egnet til oppssuging av farlig stov.
OBS! Apparatet er kun konstruert for tøre applikasjoner og skal ikke brukes eller oppbevares utendørs i fuktige omgivelser.
Hvis det integrerte stovavsuget er defekt Ta det integrerte stovavsuget av borhammeren.
Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.
Bruk hørselvern. Ekspondering til støy kan.fore til hørselstap.
Bruk alltid vernebriller, arbeidshansker og solidesko nár du arbeider med det integrente stovavsuget!Ikke ta pa roterende verktoy!
Stovet som samles opp i stovavsuget kan bl.a.
inneholde finstov av kvarts. Kvartsstov er
kreftfremkallende og ma ikke trenge inn i kroppen.
Pase at det ikke virvles opp stov som kan virvles
opp Near stovkassetten tommas og stovet kastes.
5. Oversikt
Se side 2.
1 Borhammer
2 Gummideksel på borhammeren
3 Transportpropp
4 Spor (for á skyve pá plass det integrerte stovavsuget)
5 Integrert stovavsug
6 Laseknapp (for a ta det integrerte stovavsuget av borhammeren)
7 Suge hode
8 Knapp for slagbegrensning
9 Telekopr
10 Knapp for justering av bordybdeanlegg
11 Bordybdeanlegg
12 Stovkassett
13 Laseskyver (for a ta ut stovkassetten)
14 Laseknapp (for a ta av sugehodet)
15 Klemmeflens
16 HEPA-filter (H12 iht EN 1822-1998)
6. Bruk
6.1 Montere på borhammeren / demontere / transportere
Montering:
- Viktig! Løft gummidekslet (2) på borhammeren (1) og drei det 180^ til sider. Dakommen du til strøminntaket.
- Sett det integrerte stovavsuget (5) nedenfra inn i sporene (4) og skyv det helit inn.
Demontering:
- Trykk på laseknappen (6) og hold deninne.
Trekk av det integrente støvavsuget. - Lukk strømtilførselen til borhammeren (1) igjen med gummidekselet (2). (det beskytter mot at de kommen inn smuss)
Transport i koffert:
- Stikk spissen på boret bakfra, gjennom sugehodet (7).
- Sett skaatet pa boret inn i chucken (slik det beskrives i bruksanvisingen for borhammeren).
6.3 Still inn slagbegrensningen (hvis nodvendig)
Med slagbegrensningen kan det integrerte stovavsuget tilpasses korte bor.
Trykk pa knappen pa slagbegrensningen (8) og hold den innate. Skyv pa teleskopraret (9) og still inn onsket slagbegrensning (i 5 mm steg).
Henvisning: När det integrerte støvavsuget ikke er i bruk, bør slagbegrensningen bli stænde i bakre posisjon SSE de innvendige trykkfærene avlastes.
6.4 Still inn bordybdeanlegget (hvis nodvendig)
Trykk pa knappen (10) pa bordybdeanlegget (11) og hold den innate. Skyv pa bordybdeanlegget (11) for a stille inn maksimal boreydbe
6.5 Start og stopp
Innkobling: Trykk pa bryterknappen pa borhammeren: det integrerte stovavsuget kobles automatisk inn.
Utkobling: Slipp bryterknappen på borhammeren: det integrerte støvavsuget kobles automatisk ut. Utkoblingsforsinkelsen på ca. 2 sek. gjør at de siste restene av støv på boret, i borehullet og i avsugsystemet trekkes inn i støvkassetten.
6.6 Boring med integrett stovavsug
- Trekk teleskoproret (9) sā langt tilbake at boretkommen fram.
- Sett boret på ønsket sted.
- Plasser sugehodet (7) flatt på underlaget,
- Hold maskinen loddrett mot boreflaten (f.eks. veggen), sà sugehodet (7) alltid ligger flatt mot underlaget.
- Hold godt i maskinen, koble den inn (start langsomt) og bor hullet.
- Trekk boret langsomt ut av borehullet.
- Slá av maskinen.
7. Rengjøring, vedlikehold
7.1 Tømmestovkassetten
Nár stovkasseten (12) er full aller sugeeffekten avtar, skal stovkasseten (12) tommas.
Pass pà at du ikke fár borestov inn i kroppen eller at det pávirker andre personer.
Hold maskinen Iøftet;化进程 den ned! Hvis stovkassetten (12) tas av mens maskinen ligger, kan borestøvet slippe ut!
Ikke ta filteret (16) ut av stovkassetten (12). Skal ikke blæses ut med trykkluft!
- Hold maskinen horisontalt og koble den kort inn. Det trekker de siste stovrestene i avsugsystemet inn i stovkassetten.
- Slá av maskinen. Ta batteriet ut av maskinen.
- Skyv laseskyveren (13) bakover og ta stovkassetten (12) av nedover.
- Tøm støvkasseten (12) ved á banke denlett ut.
- Skyy støvkassetten (12) inn igjen, sö langt det går.
NORSKno
7.2 Rensing av motor
Ta av stovkassetten (12) med jevne mellomrom.
Hvis det samler seg stov i lufteapningene (inne i det integrerte stovavsuget): sug grundig ut.
7.3 Byte slitt sugehode (7)
-
Se bilde A på side 3. Trykk på laseknappen (14) og hold deninne. Trekk sugehodet (7) oppover.
-
Skydet nye sugehodet inn sa langt det gär.
- Se bilde B på side 3.
Plasser en sportrekker sik det vises, og drei litt: det lösner festet på klemmeflensen (15) og flensen (15) kan tas av.
Hvis du ikke har noen skrutrekker iærheten, kan klemmeflensen (15) trekkes ut av festet uten verktøy. - Ta av det gamle filteret (16) og sett inn et nytt (best.nr. 6.23768).
- Se bilde C på side 3. Sett på klemmeflensen (15) som vist: sett inn i dreielageret og trykk helt inn.
8. Tilbehør
Bruk kun originalt Metabo-tilbehør.
Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braksanvisingen.
Det komplette tilbehorsprogrammet finner du pa www.metabo.com eller i katalogen.
9. Reparasjon
Elektriske maskiner skal kun repareres av elektrofagfolk!
Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.
Du kan laste ned resvedelslister fra www.metabo.com.
10. Miljøvern
Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.
Gjelder kun land i EU: Elektroverktøy skal\ ikke kastes i husholdningsavfallet! Iht. EU\ direktiv 2012/19/EU om kasserte elektriske
og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og bringses til miljøvennlig gjenvinning.
11. Tekniske data
Forklaringer til opplysningene på side 3.
Vi forbeholder oss retten til a gjore endringer som folge av tekniak utvikling.
P1 =Nominelt effektopptak
V_1 / = Sugeffekt
m = V e k t
Hmax =maksimal arbeidsloft / teleskoploft
Tmax =maksimalboredybde
D = B o r d i a
Angitte tekniske data kan variere (i henhold til degjeldende standardene).
Likestrom
Under arbeid kan lydnivæt overskride 80 dB(A).
Bruk hørselsvern!
Tryk på trykknappen (10) til boredybdeanslaget (11) og hold den nede. Forskyd boredybdeanslaget (11) og indstil derved den maksimale boredybde.
