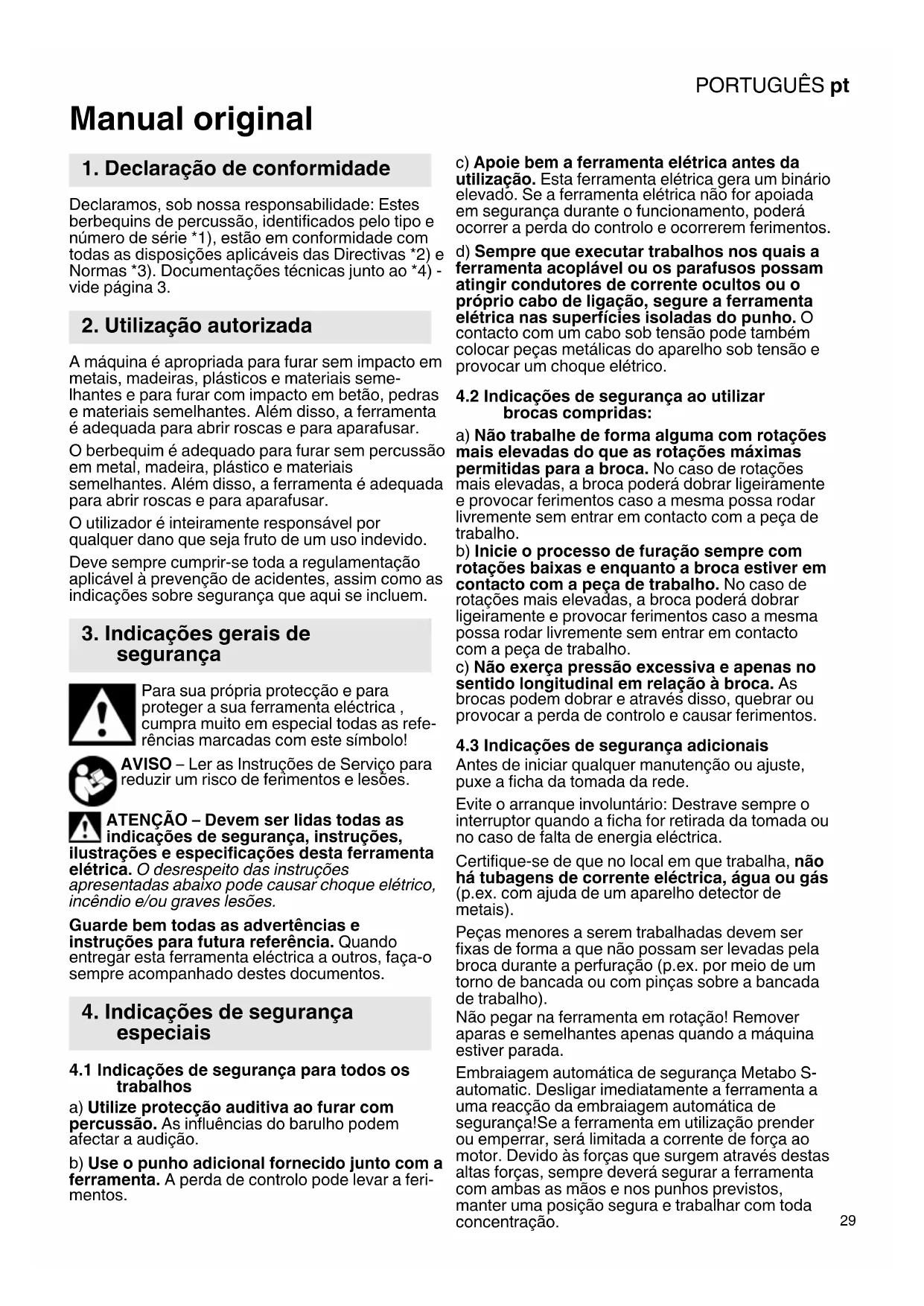

Manual original Declaramos, sob nossa responsabilidade: Estes berbequins de percussão, identificados pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página 3. A máquina é apropriada para furar sem impacto em metais, madeiras, plásticos e materiais seme- lhantes e para furar com impacto em betão, pedras e materiais semelhantes. Além disso, a ferramenta é adequada para abrir roscas e para aparafusar. O berbequim é adequado para furar sem percussão em metal, madeira, plástico e materiais semelhantes. Além disso, a ferramenta é adequada para abrir roscas e para aparafusar. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança para todos os

trabalhos a) Utilize protecção auditiva ao furar com percussão. As influências do barulho podem afectar a audição. b) Use o punho adicional fornecido junto com a ferramenta. A perda de controlo pode levar a feri- mentos. c) Apoie bem a ferramenta elétrica antes da utilização. Esta ferramenta elétrica gera um binário elevado. Se a ferramenta elétrica não for apoiada em segurança durante o funcionamento, poderá ocorrer a perda do controlo e ocorrerem ferimentos. d) Sempre que executar trabalhos nos quais a ferramenta acoplável ou os parafusos possam atingir condutores de corrente ocultos ou o próprio cabo de ligação, segure a ferramenta elétrica nas superfícies isoladas do punho. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico.

4.2 Indicações de segurança ao utilizar

brocas compridas: a) Não trabalhe de forma alguma com rotações mais elevadas do que as rotações máximas permitidas para a broca. No caso de rotações mais elevadas, a broca poderá dobrar ligeiramente e provocar ferimentos caso a mesma possa rodar livremente sem entrar em contacto com a peça de trabalho. b) Inicie o processo de furação sempre com rotações baixas e enquanto a broca estiver em contacto com a peça de trabalho. No caso de rotações mais elevadas, a broca poderá dobrar ligeiramente e provocar ferimentos caso a mesma possa rodar livremente sem entrar em contacto com a peça de trabalho. c) Não exerça pressão excessiva e apenas no sentido longitudinal em relação à broca. As brocas podem dobrar e através disso, quebrar ou provocar a perda de controlo e causar ferimentos.

4.3 Indicações de segurança adicionais

Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede. Evite o arranque involuntário: Destrave sempre o interruptor quando a ficha for retirada da tomada ou no caso de falta de energia eléctrica. Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais). Peças menores a serem trabalhadas devem ser fixas de forma a que não possam ser levadas pela broca durante a perfuração (p.ex. por meio de um torno de bancada ou com pinças sobre a bancada de trabalho). Não pegar na ferramenta em rotação! Remover aparas e semelhantes apenas quando a máquina estiver parada. Embraiagem automática de segurança Metabo S- automatic. Desligar imediatamente a ferramenta a uma reacção da embraiagem automática de segurança!Se a ferramenta em utilização prender ou emperrar, será limitada a corrente de força ao motor. Devido às forças que surgem através destas altas forças, sempre deverá segurar a ferramenta com ambas as mãos e nos punhos previstos, manter uma posição segura e trabalhar com toda concentração.

1. Declaração de conformidade

2. Utilização autorizada

3. Indicações gerais de

4. Indicações de segurança

A embraiagem automática de segurança Metabo S- automatic não deve ser utilizada como limitação de binário. Tomar cuidado em caso de situação de aparafusamento "dura" (aparafusamento de parafusos em aço, com rosca métrica ou de polegadas)! A cabeça do parafuso pode romper ou poderão surgir binários elevados de reversão no punho. Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Consultar página 2. 1 Botão seleccionador da velocidade 2 Punho suplementar 3 Bucha de cremalheira * 4 Bucha de aperto rápido * 5 Limitador de profundidade 6 Interruptor corrediço (perfurar/perfurar com percussão 7 Roda de ajuste para selecção da rotação * 8 Comutador do sentido de rotação 9 Punho (superfície do punho) 10 Botão de bloqueio para ligação contínua 11 Gatilho

• conforme equipamento Antes de ligar o cabo de alimentação, verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta. Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA. Para garantir um apoio seguro da bucha: após a primeira perfuração (rotação direita) volte a apertar bem o parafuso de retenção no interior da bucha (quando disponível / dependente do modelo) com uma chave de fendas. Atenção rosca à esquerda! (ver capítulo 7.9.)

6.1 Montagem do punho adicional (2)

Por motivos de segurança, utilizar sempre o punho adicional fornecido. Abrir o anel de aperto, rodando o punho adicional para a esquerda (2). Inserir o punho adicional sobre o pescoço de fixação da ferramenta. Inserir o punho adicional para a frente até poder ser virado. Puxar de volta no ângulo pretendido, e fixar bem.

7.1 Reajuste do limitador da profundidade

de perfuração Soltar o punho adicional (2). Ajustar o limitador da profundidade de perfuração (5) à profundidade de perfuração desejada e voltar a apertar.

7.2 Ajuste do sentido de rotação,

da segurança de transporte (bloqueio de ligação) Accionar o comutador do sentido de rotação (8) apenas com o motor parado. Consultar página 2. R = Ajuste da rotação direita L = Ajuste da rotação esquerda A bucha deve ser aparafusada fortemente sobre o fuso e o parafuso de retenção no interior da bucha (quando disponível / dependente do modelo) apertado fortemente com uma chave de fendas. (Atenção rosca à esquerda!) De contrário, poderia se soltar na rotação esquerda (p.ex. durante o aparafusamento).

6. Colocação em operação

7. UtilizaçãoPORTUGUÊS pt

Seleccionar a velocidade desejada, girando o botão seleccionador (1). Mudar a velocidade somente quando a máquina está parando (breve ligar/desligar). 1ª velocidade (rotação baixa, binário alto) p.ex. para aparafusar, perfurar 2ª velocidade (rotação alta) p.ex. perfurar

7.4 Comutação Perfuração/Perfuração com

percussão Seleccionar o modo de operação desejado, deslocando o interruptor corrediço (6). Perfuração Perfuração com percussão Trabalhar com elevadas rotações na operação de perfuração com percussão. 7.5Perfuração com percussão e perfuração apenas na rotação direita.

7.6 Pré-seleccionar a rotação

Pré-seleccionar a rotação máxima na roda de ajuste (7). Rotações recomendadas, consultar a página 4.

7.7 Ligar/desligar, ajustar as rotações

Ligar, rotações: Premer o gatilho (11). É possível mudar a rotação premendo no gatilho. Para desligar, soltar o gatilho. Ligação contínua: Com o gatilho (11) premido, deve premer o botão de fixação (10) e soltar o gatilho. Para desligar, premer novamente o gatilho (11) e então soltá-lo. Na ligação contínua, a ferramenta continua a funcionar mesmo quando é arrancada da mão. Portanto, segurar a ferramenta sempre com ambas as mãos nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho.

7.8 Troca de ferramenta bucha de aperto

rápido Plus (4) Consultar figuras A, página 2. Abrir a bucha: Segurar o anel de retenção e com a outra mão, rodar o casquilho no sentido da seta -1-. O barulho de catraca que eventualmente escutar ao abrir a bucha (conforme função), é desligado pela contra-rotação do casquilho. Quando a bucha estiver muito fechada: Puxar a ficha de tomada.Segurar a bucha com uma chave de boca na cabeça da bucha e rodar o casquilho com toda a força no sentido da seta -1-. Fixar o acessório acoplável: - Inserir o acessório acoplável -2- o quanto possível. - Segurar o anel de retenção e com a outra mão, rodar o casquilho no sentido da seta -3- até passar da resistência mecânica bem perceptível. - Atenção! A ferramenta ainda não está fixa! Continuar a rodar com toda a força (enquanto deve fazer um "clique"), até não possibilitar mais nenhuma resistência - somente agora a ferramenta está seguramente fixa. Quando se usam brocas com um veio não metálico pode ser necessário reapertar depois de um tempo de operação muito curto .

7.9 Troca de ferramenta bucha

de cremalheira (3) Consultar figuras B, página 2. Abrir a bucha: Abrir a bucha de cremalheira usando uma chave de buchas -1-. Fixar o acessório acoplável: Inserir o acessório acoplável -2- o quanto possível e apertar uniformemente em todo os 3 furos, usando a chave de buchas -3-.

7.10 Desaparafusar a bucha (para enroscar

sem bucha ou para a utilização com acessórios acopláveis) Consultar figuras A, B, página 3. Nota para Fig. A, B: Soltar, aplicando uma leve batida com um martelo de borracha e desapara- fusar, conforme indicado. Nota: Aquando montado um aro de encaixe rápido (N.º de encom. 6.31281), este fixa a ponta aparafu- sadora aplicada no sextavado interior do fuso. Limpar a bucha de aperto rápido: Após um tempo de utilização prolongado, segurar a bucha com a abertura para baixo em posição vertical e abrir e fechar várias vezes. O pó acumulado cai pela abertura. Aconselha-se a utilização regular de um spray de limpeza nos mordentes e nas suas aberturas. Utilize apenas acessórios Metabo genuínos. Só deve utilizar acessórios que cumprem as requi- sições e os dados de identificação, indicados nestas Instruções de Serviço. Montar os acessórios de forma segura. Para utilizar a ferramenta num suporte: Fixar devidamente a ferramenta. A perda de controlo pode levar a feri- mentos. Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

8. Limpeza, manutenção

9. AcessóriosPORTUGUÊSpt

As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que está disponível a partir do serviço de assistência da Metabo. Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de repo- sição no site www.metabo.com. Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferra- mentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologica- mente correcta. Há mais notas explicativas na página 3. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.

• =Rotação em carga ø max =Diâmetro máximo de perfuração s max =Número máximo de impactos b =Capacidade da bucha G =Rosca da árvore porta-brocas H =Árvore porta-brocas com sextavado interior m =Peso D =Diâmetro do pescoço da bucha Valores medidos de acordo com a norma EN 62841. Máquina da classe de protecção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

• Interferências energéticas de altas frequências podem causar oscilações nas rotações. Estas osci- lações desaparecem, logo que as interferências desvanecerem. Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- -los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 62841:

h, ID = Valor da emissão de vibrações (furar com percussão em betão)

h, D = Valor da emissão de vibrações (furar em metal)

h, ID/D = Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora

= Insegurança Utilizar protecções auriculares.

11. Protecção do meio ambiente
