SBE 800-2 - дрель METABO - Бесплатное руководство пользователя

Бренд	Metabo
Модель	SBE 800-2
Тип продукта	Ударная дрель
Потребляемая мощность (P1)	800 Вт
Выходная мощность (P2)	450 Вт
Скорость холостого хода (1-я скорость)	0 - 1200 об/мин
Скорость холостого хода (2-я скорость)	0 - 2800 об/мин
Макс. частота ударов	44800 уд/мин
Макс. глубина сверления (бетон)	18 мм
Макс. глубина сверления (сталь)	13 мм
Макс. глубина сверления (дерево)	40 мм
Макс. диаметр патрона	13 мм
Резьба шпинделя	½" - 20 UNF
Вес (без кабеля)	2,1 кг
Класс защиты	II (двойная изоляция)
Питание	230 В ~ 50 Гц
Основные функции	Сверление с ударом/без, завинчивание, нарезание резьбы
Направление вращения	Левое / Правое
Регулятор скорости	Электронный (колесо предварительной установки)
Предохранительная муфта	Metabo S-automatic
Уход и очистка	Регулярно очищайте самоцентрирующийся патрон; используйте спрей для очистки кулачков
Безопасность	Дополнительная рукоятка, выключатель безопасности, защита от случайного запуска
Запчасти и ремонтопригодность	Ремонт электриком; запчасти через сервис Metabo
Общая информация	Инструкция доступна на нескольких языках; утилизация по DEEE

Часто задаваемые вопросы - SBE 800-2 METABO

Как установить дополнительную рукоятку?

Поверните зажимное кольцо рукоятки влево, наденьте его на хомут машины, затем плотно затяните после выбора нужного угла.

Как отрегулировать ограничитель глубины сверления?

Ослабьте дополнительную рукоятку, отрегулируйте ограничитель глубины до нужной глубины, затем снова затяните рукоятку.

Как изменить направление вращения?

Убедитесь, что двигатель остановлен, затем переключите переключатель направления вращения (8). Положение R для вращения вправо, L для вращения влево.

Как выбрать скорость?

Поверните переключатель скорости (1) при выключенной машине. 1-я скорость для высокого крутящего момента (завинчивание, сверление), 2-я скорость для быстрого сверления.

Как переключиться с ударного сверления на обычное?

Переместите скользящий переключатель (6), чтобы выбрать нужный режим. Для ударного сверления используйте высокую скорость и вращение вправо.

Как использовать режим непрерывной работы?

Нажмите на спусковой крючок (11), затем нажмите кнопку непрерывной работы (10) и отпустите крючок. Для отключения снова нажмите на крючок и отпустите.

Как заменить сверло в самозажимном патроне?

Держите зажимное кольцо и поверните втулку по направлению стрелки, чтобы открыть. Вставьте сверло, затем поверните втулку в обратном направлении до щелчка, чтобы затянуть.

Какие важные правила безопасности?

Используйте защиту слуха, всегда используйте дополнительную рукоятку, держите инструмент за изолированные поверхности при сверлении рядом с кабелями, и отключайте перед настройкой.

Как очистить самозажимной патрон?

Держите патрон вертикально, полностью откройте и закройте его несколько раз, чтобы высыпалась пыль. Регулярно используйте спрей для очистки кулачков.

Где найти запчасти?

Запчасти доступны в сервисном центре Metabo. Скачайте списки запчастей на www.metabo.com. Ремонт должен выполняться электриком.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SBE 800-2 METABO

ru Оригинальное руководство по эксплуатации 62

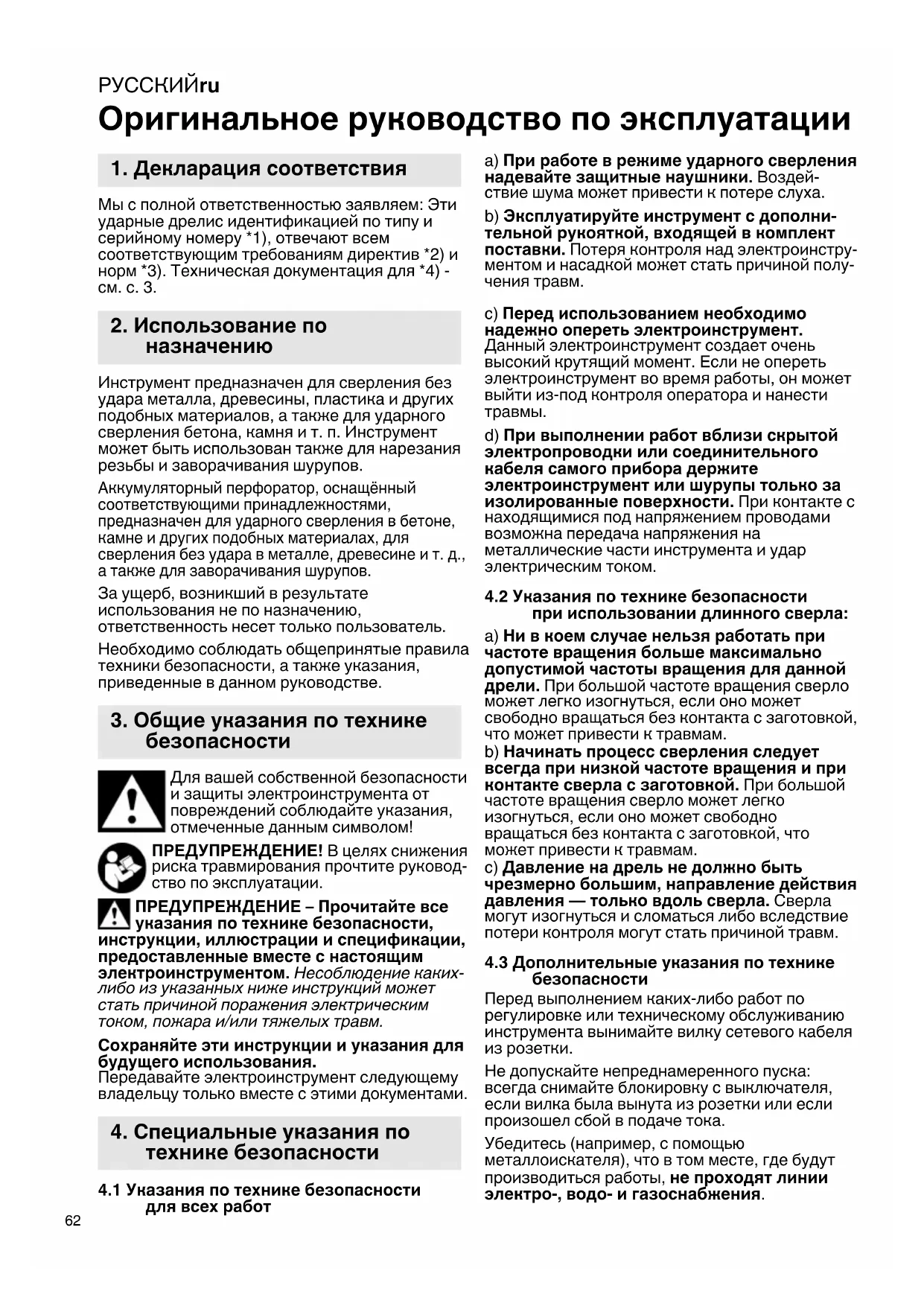

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Мы с полной ответственностью заявляем: Эти ударные дрелис идентификацией по типу и серийному номеру *1), отвечают всем соответствующим требованиям директив *2) и норм *3). Техническая документация для *4) - см. с. 3.

2. Использование по назначению

Инструмент предназначен для сверления без удара металла, древесины, пластика и других подобных материалов, а также для ударного сверления бетона, камня и т. п. Инструмент может быть использован также для нарезания резьбы и заворачивания шурупов.

Аккумуляторный перфоратор, оснащённый соответствующими принадлежностями, предназначен для ударного сверления в бетоне, камне и других подобных материалах, для сверления без удара в металле, древесине и т. д., а также для заворачивания шурупов.

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила техники безопасности, а также указания, приведенные в данном руководстве.

3. Общие указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ – Прочитайте все указания по технике безопасности, трукции, иллюстрации и спецификации, доставленные вместе с настоящим ктроинструментом. Несоблюдение каких-ю из указанных ниже инструкций может быть причиной поражения электрическим им, пожара и/или тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Передавайте электроинструмент следующему владельцу только вместе с этими документами.

4. Специальные указания по технике безопасности

4.1 Указания по технике безопасности для всех работ

a) При работе в режиме ударного сверления надевайте защитные наушники. Воздействие шума может привести к потере слуха.
b) Эксплуатируйте инструмент с дополнительной рукояткой, входящей в комплект поставки. Потеря контроля над электроинструментом и насадкой может стать причиной получения травм.
с) Перед использованием необходимо надежно опереть электроинструмент. Данный электроинструмент создает очень высокий крутящий момент. Если не опереть электроинструмент во время работы, он может выйти из-под контроля оператора и нанести травмы.
d) При выполнении работ вблизи скрытой электропроводки или соединительного кабеля самого прибора держите электроинструмент или шурупы только за изолированные поверхности. При контакте с находящимися под напряжением проводами возможна передача напряжения на металлические части инструмента и удар электрическим током.

4.2 Указания по технике безопасности при использовании длинного сверла:

a) Ни в коем случае нельзя работать при частоте вращения больше максимально допустимой частоты вращения для данной дрели. При большой частоте вращения сверло может легко изогнуться, если оно может свободно вращаться без контакта с заготовкой, что может привести к травмам.
b) Начинать процесс сверления следует всегда при низкой частоте вращения и при контакте сверла с заготовкой. При большой частоте вращения сверло может легко изогнуться, если оно может свободно вращаться без контакта с заготовкой, что может привести к травмам.
с) Давление на дрель не должно быть чрезмерно большим, направление действия давления — только вдоль сверла. Сверла могут изогнуться и сломаться либо вследствие потери контроля могут стать причиной травм.

4.3 Дополнительные указания по технике безопасности

Перед выполнением каких-либо работ по регулировке или техническому обслуживанию инструмента вынимайте вилку сетевого кабеля из розетки.

Не допускайте непреднамеренного пуска: всегда снимайте блокировку с выключателя, если вилка была вынута из розетки или если произошел сбой в подаче тока.

Убедитесь (например, с помощью металлоискателя), что в том месте, где будут производиться работы, не проходят линии электро-, водо- и газоснабжения.

Обрабатываемые детали небольшого размера должны быть зафиксированы (например, зажаты в тисках или закреплены на рабочем столе с помощью струбцин) таким образом, чтобы при сверлении они не были захвачены сверлом.

Не прикасайтесь к вращающемуся инструменту! Удаляйте опилки и тому подобное только после полной остановки инструмента.

Предохранительная муфта Metabo S-automatic. При срабатывании предохранительной муфты сразу же отключите инструмент! В случае заклинивания или заедания инструмента двигатель останавливается. Тем не менее, в связи с возможным возникновением отдачи при работе всегда держите инструмент двумя руками за рукоятки, принимайте более устойчивое положение и будьте внимательны при выполнении работы.

Не используйте предохранительную муфту Metabo S-automatic для ограничения крутящего момента.

Соблюдайте осторожность при жестком заворачивании шурупов (заворачивание шурупов с метрической или дюймовой резьбой в сталь)! Головка шурупа может быть сорвана или на рукоятке могут возникнуть высокие реактивные крутящие моменты.

Снижение пылевой нагрузки:

ПРЕДУПРЕЖДЕНИЕ — ПЫЛЬ,

образовавшаяся в результате шлифовки

наждачной бумагой, распиливания, шлифовки, сверления и других видов работ, содержит химические вещества, вызывающие рак, врожденные дефекты или другие повреждения репродуктивной системы. Примеры таких химических веществ:

• свинец в краске с содержанием свинца,
• минеральная пыль со строительного кирпича, цемента и других веществ кирпичной кладки, а также
• мышьяк и хром из химически обработанной древесины.

Степень риска зависит от того, как часто вы выполняете этот вид работ. Чтобы уменьшить воздействие химических веществ: работайте в помещениях с достаточной вентиляцией и утвержденным личным защитным снаряжением, например, респиратор, разработанный специально для фильтрации микроскопических частиц.

Это также касается пыли от других материалов, например, некоторых видов дерева (древесная пыль дуба или бука), металла, асбеста. Другие известные заболевания — это, например, аллергические реакции, заболевания дыхательных путей. Не допускайте попадания пыли внутрь организма.

Соблюдайте директивы, относящиеся к вашим условиям, и национальные предписания, включая обрабатываемый материал, персонал, варианты применения и место проведения работ (например, положения об охране труда или об утилизации).

Обеспечьте удаление образующихся частиц, не допускайте образования отложений в окружающем пространстве.

Для специальных работ используйте подходящую оснастку. Это позволит сократить количество частиц, неконтролируемо выбрасываемых в окружающую среду.

Используйте подходящее устройство удаления пыли.

Для уменьшения пылевой нагрузки:

• не направляйте выбрасываемые из инструмента частицы и отработанный воздух на себя, находящихся рядом людей или на скопления пыли;
• используйте вытяжное устройство и/или воздухоочиститель;
• хорошо проветривайте рабочее место и содержите его в чистоте с помощью пылесоса. Подметание или продувка только поднимает пыль в воздух.
• Обрабатывайте пылесосом или стирайте защитную одежду. Не продувайте одежду воздухом, не выбивайте и не сметайте с нее пыль.

5. Обзор

CM. c. 2.

1 Переключатель для выбора скорости
2 Дополнительная рукоятка
3 Патрон с зубчатым венцом *
4 Быстрозажимной патрон *
5 Установочное колесико для предварительного выбора частоты вращения *
6 Ограничитель глубины сверления
7 Переключатель (сверление/ударное сверление)
8 Переключатель направления вращения
9 Рукоятка (поверхность захвата)
10 Кнопка-фиксатор для непрерывного режима работы
11 Нажимной переключатель

* в зависимости от комплектации

6. Ввод в эксплуатацию

Перед вводом в эксплуатацию проверьте соответствие напряжения и частоты сети, аанных на заводской табличке, параметрам электропитания.

Перед инструментом всегда подключайте автомат защиты от тока утечки (УЗО) с с. током отключения 30 мА.

Для обеспечения надежности фиксации сверлильного патрона: после вого сверления (правое вращение) затяните мощью отвертки стопорный в внутри патрона (в случае наличия / висимости от модели). Левая резьба! раздел 7.9)

РУССКИЙRU

6.1 Установка дополнительной рукоятки (2)

Из соображений безопасности всегда применяйте дополнительную рукоятку, ящую в комплект поставки.

Разожмите зажимное кольцо поворотом дополнительной рукоятки (2) влево. Установите дополнительную рукоятку на зажимную шейку инструмента. Сдвиньте дополнительную рукоятку вперед настолько, чтобы она проворачивалась. Снова оттяните ее назад под нужным углом и затяните с усилием.

7. Эксплуатация

7.1 Перестановка ограничителя глубины сверления

Ослабьте дополнительную рукоятку (2). Установите ограничитель глубины сверления (5) на нужную глубину и снова прочно затяните дополнительную рукоятку.

7.2 Регулировка направления вращения, блокировка для транспортировки (блокировка против включения)

Нажимайте переключатель направления вращения (8) только при неработающем тродвигателе.

CM. c. 2.

R = правое вращение L = левое вращение

Сверлильный патрон должен быть надежно навинчен на шпиндель, а орный винт внутри патрона (в случае чия / в зависимости от модели) должен ь затянут с помощью отвертки. (Левая ба!) В противном случае при левом цении (например, при завинчивании (пов) возможно его отвинчивание.

7.3 Выбор скорости

Выберите нужную скорость путем поворачивания переключателя (1).

Переключение производите только во время работы инструмента по инерции после выключения (на короткое время включите/выключите).

1-я скорость (низкая частота вращения, высокий крутящий момент), например, для заворачивания шурупов, сверления

2-я скорость (высокая частота вращения), например, для сверления

7.4 Переключение между сверлением и ударным сверлением

Выберите нужный режим работы с помощью переключателя (6).

Сверление

Ударное сверление

Для работы в режиме ударного сверления выбирайте высокую частоту вращения.

Сверление и ударное сверление производите только при правом цении.

7.5 Предварительный выбор частоты вращения

На установочном колесике (5) выберите максимальную частоту вращения. Рекомендуемые значения частоты вращения для сверления см. на с. 4.

7.6 Включение/выключение, изменение частоты вращения

Включение, частота вращения: нажмите на переключатель (6).

Нажатием на переключатель можно изменять частоту вращения. Для выключения отпустите нажимной переключатель.

Режим непрерывной работы: при нажатом переключателе (11) нажмите кнопку- фиксатор (10) и отпустите нажимной переключатель. Для выключения нажмите нажимной переключатель (11) еще раз, а затем отпустите его.

При продолжительном включении инструмент продолжает работать, не если он выпущен из рук. Поэтому да крепко держите инструмент двумя ли за рукоятки, займите устойчивое ожение и сконцентрируйте все мание на выполняемой работе.

7.7 Смена инструмента, быстрозажимной патрон (4)

См. рис. А, с 2.

Открывание сверлильного патрона: удерживая стопорное кольцо, другой рукой поворачивайте гильзу в направлении стрелки -1-.

Потрескивание, которое может быть слышно после открытия патрона (обусловлено конструкцией), устраняется вращением гильзы в противоположном направлении.

Если патрон затянут слишком сильно: выньте вилку из розетки. Зажмите сверлильный патрон гаечным ключом за головку сверлильного патрона и поверните с усилием втулку в направлении стрелки -1-.

Закрепление инструмента:

• вставьте рабочий инструмент -2- как можно глубже.
• удерживая стопорное кольцо, другой рукой поворачивайте гильзу в направлении стрелки -3- до момента преодоления ощутимого механического сопротивления.
• Внимание! Рабочий инструмент в данный момент еще не зажат! Продолжайте вращение с усилием (при этом должны быть

слышны щелчки) до упора — только теперь инструмент зажат надежно.

Инструмент с хвостовиком из мягкого материала необходимо подтягивать после непродолжительного времени сверления.

7.8 Смена инструмента, патрон с зубчатым венцом (3)

См. рис. В, с 2.

Открывание сверлильного патрона:

откройте патрон с зубчатым венцом -1- с помощью ключа.

Закрепление рабочего инструмента:

вставьте рабочий инструмент -2- как можно дальше и с помощью ключа патрона равномерно затяните его во всех трех отверстиях -3-.

7.9 Отверните сверлильный патрон (для заворачивания без сверлильного патрона или для использования с насадками) (см. рис. А, В, с 3)

Указание для рис. А, В: ослабьте легким ударом резинового молотка (см. рис.) и отвинтите.

Указание: при установленной зажимной втулке для бит (№ для заказа 6.31281) отверточный бит вставляется в шестигранник шпинделя.

8. Очистка, техническое обслуживание

Очистка быстрозажимного сверлильного патрона:

после длительной эксплуатации установите сверлильный патрон вертикально отверстием вниз и несколько раз полностью откройте и закройте его. Накопившаяся пыль будет высыпаться из отверстия. Рекомендуется регулярно наносить чистящее средство в аэрозольной упаковке на зажимные кулачки и в отверстия между зажимными кулачками.

9. Принадлежности

Используйте только оригинальные принадлежности Metabo.

Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации.

Надежно фиксируйте принадлежности. При эксплуатации электроинструмента в держателе: надежно закрепите электроинструмент. Потеря контроля над электроинструментом и насадкой может стать причиной получения травм.

Полный ассортимент принадлежностей смотрите на сайте www.metabo.com или в главном каталоге.

10. Ремонт

К ремонту электроинструмента допускаются только квалифицированные специалы-электрики!

Поврежденный сетевой кабель можно заменить только на специальный, оригинальный сетевой кабель Metabo, который можно приобрести в сервисном центре Metabo.

Для ремонта электроинструмента производства Metabo обращайтесь в ближайшее представительство Metabo. Адреса см. на сайте www.metabo.com.

Списки запасных частей можно скачать на сайте www.metabo.com.

11. Защита окружающей среды

Выполняйте национальные правила утилизации и переработки отслужившего инструмента, упаковки и принадлежностей.

Упаковочные материалы утилизируются в соответствии с их маркировкой согласно коммунальным правилам. Дополнительную информацию можно найти на сайте www.metabo.com в разделе «Сервис».

Только для стран ЕС: не выбрасывайте электроинструмент вместе с бытовыми отходами! Согласно директиве 2012/19/

EU об утилизации старых электроприборов и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

12. Технические характеристики

Пояснения к данным, указанным на с. 3.

Оставляем за собой право на технические изменения.

P_1 = номинальная мощность

P_2 =выходная мощность

n_1^*= частота вращения без нагрузки

n_2^*= частота вращения под нагрузкой

Ш макс=максимальный диаметр сверла s макс =максимальная частота ударов

b =диапазон зажима сверлильного патрона

G =резьба сверлильного шпинделя

Н =сверлильный шпиндель с внутренним шестигранником

m =Macca

D =диаметр шейки зажима

Результаты измерений получены в соответствии со стандартом EN 62841.

Электроинструмент класса защиты II

\~ Переменный ток

РУССКИЙRU

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

* Мощные высокочастотные помехи могут вызвать колебания частоты вращения. При затухании помех колебания прекращаются.

Значения шума и вибрации

Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных электроинструментов. В зависимости от условий эксплуатации, состо- ния электроинструмента или рабочих (сменных) инструментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учиты- вайте перерывы в работе и фазы работы с пони- женной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений шума и вибрации.

Суммарное значение вибрации (векторная сумма трех направлений) рассчитывается в соответствии со стандартом EN 62841:

$$ \begin{array}{r l} {a _ {h, \mathrm{ID}}} & {= \mathrm{значение~вибрации~(ударное~свер-}} \ & {\mathrm{ление~в~бетоне})} \end{array} $$

$$ \begin{array}{r l} {a _ {h, D}} & = \text { значение вибрации (сверление в } \ & {\text { металле) }} \end{array} $$

$$ \begin{array}{r l} {K _ {\mathrm{n,~ID/D}}} & {= \text { коэффициент погрешности }} \ & {\text {(вибрация)}} \end{array} $$

Уровень шума по методу А:

$$ L _ {p A} = \text { u p o b e n b 3 b y k o v o r o d a B L e h i n j } $$

$$ L _ {W A} = \text { u p o b e h b 3 B y K O B O H M O U H O C T H } $$

$$ K _ {p A}, K _ {W A} = \text { коэффициент погрешности } $$

Надевайте защитные наушники!

Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).

ERC

Информация для покупателя:

Сертификат соответствия:

№ ТС RU С-ДЕ.БЛ08.В.00919, срок действия с 27.10.2017 по 26.10.2022 г., выдан органом по сертификации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аттестат аккредитации № RA.RU.11БЛ08 от 24.03.16 г., выдан Федеральной службой по аккредитации

Страна изготовления: Китай

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]
