| Marka | Metabo |
| Model | SBE 800-2 |
| Typ produktu | Wiertarka udarowa |
| Moc pobierana (P1) | 800 W |
| Moc wyjściowa (P2) | 450 W |
| Prędkość biegu jałowego (I bieg) | 0 - 1200 obr/min |
| Prędkość biegu jałowego (II bieg) | 0 - 2800 obr/min |
| Maks. częstotliwość udarów | 44800 udarów/min |
| Maks. wydajność wiercenia (beton) | 18 mm |
| Maks. wydajność wiercenia (stal) | 13 mm |
| Maks. wydajność wiercenia (drewno) | 40 mm |
| Maks. średnica uchwytu | 13 mm |
| Gwint wrzeciona | ½" - 20 UNF |
| Waga (bez kabla) | 2,1 kg |
| Klasa ochronności | II (podwójna izolacja) |
| Zasilanie | 230 V ~ 50 Hz |
| Główne funkcje | Wiercenie z/bez udaru, wkręcanie, gwintowanie |
| Kierunek obrotu | Lewy / Prawy |
| Regulacja prędkości | Elektroniczna (pokrętło preselekcji) |
| Sprzęgło bezpieczeństwa | Metabo S-automatic |
| Konserwacja i czyszczenie | Regularnie czyścić uchwyt samozaciskowy; używać sprayu do czyszczenia szczęk |
| Bezpieczeństwo | Dodatkowy uchwyt, wyłącznik bezpieczeństwa, zabezpieczenie przed przypadkowym uruchomieniem |
| Części zamienne i naprawialność | Naprawy przez elektryka; części zamienne przez serwis Metabo |
| Informacje ogólne | Instrukcja dostępna w wielu językach; recykling zgodnie z WEEE |
Często zadawane pytania - SBE 800-2 METABO
Pytania użytkowników dotyczące SBE 800-2 METABO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję SBE 800-2 - METABO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SBE 800-2 marki METABO.

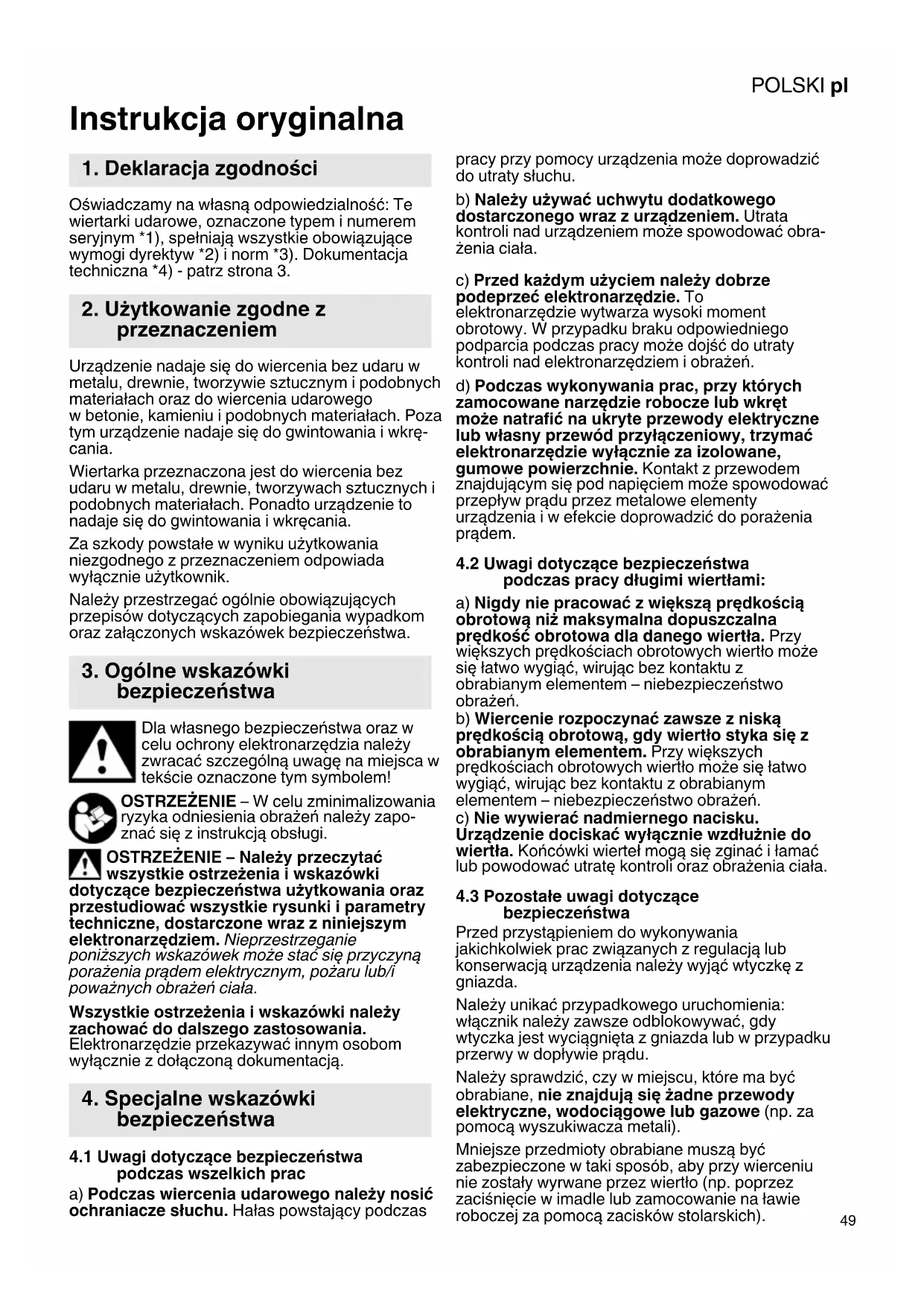

INSTRUKCJA OBSŁUGI SBE 800-2 METABO
pl Instrukcja oryginalna 49
Instrukcja oryginalna
1. Deklaracja zgodności
Oświadczamy na własną odpowiedzialność: Te wiertarki udarowe, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.
2. Użytkowanie zgodne z przeznaczeniem
Urządzenie nadaje się do wiercenia bez udaru w metalu, drewnie, tworzywie sztucznym i podobnych materiałach oraz do wiercenia udarowego w betonie, kamieniu i podobnych materiałach. Poza tym urządzenie nadaje się do gwintowania i wkręcania.
Wiertarka przeznaczona jest do wiercenia bez udaru w metalu, drewnie, tworzywach sztucznych i podobnych materiałach. Ponadto urządzenie to nadaje się do gwintowania i wkręcania.
Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.
Należy przestrzegać ogólnie obowiązujących przepisów dotyczących zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.
3. Ogólne wskazówki bezpieczeństwa
Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!
OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi.
OSTRZEŻENIE – Należy przeczytać wszystkie ostrzeżenia i wskazówki czące bezpieczeństwa użytkowania oraz studiować wszystkie rysunki i parametry niczne, dostarczone wraz z niniejszym tronarzędziem. Nieprzestrzeganie ższych wskazówek może stać się przyczynążenia prądem elektrycznym, pożaru lub/i żnych obrażeń ciała.
Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania.
Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.
4. Specjalne wskazówki bezpieczeństwa
4.1 Uwagi dotyczące bezpieczeństwa podczas wszelkich prac
a) Podczas wiercenia udarowego należy nosić ochraniacze słuchu. Hałas powstający podczas pracy przy pomocy urządzenia może doprowadzić do utraty słuchu.
b) Należy używać uchwytu dodatkowego dostarczonego wraz z urządzeniem. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała.
c) Przed każdym użyciem należy dobrze podeprzeć elektronarzędzie. To elektronarzędzie wytwarza wysoki moment obrotowy. W przypadku braku odpowiedniego podparcia podczas pracy może dojść do utraty kontroli nad elektronarzędziem i obrażeń.
d) Podczas wykonywania prac, przy których zamocowane narzędzie robocze lub wkręt może natrafić na ukryte przewody elektryczne lub własny przewód przyłączeniowy, trzymać elektronarzędzie wyłącznie za izolowane, gumowe powierzchnie. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem.
4.2 Uwagi dotyczące bezpieczeństwa podczas pracy długimi wiertłami:
a) Nigdy nie pracować z większą prędkością obrotową niż maksymalna dopuszczalna prędkość obrotowa dla danego wiertła. Przy większych prędkościach obrotowych wiertło może się łatwo wygiąć, wirując bez kontaktu z obrabianym elementem – niebezpieczeństwo obrażeń.
b) Wiercenie rozpoczynać zawsze z niską prędkością obrotową, gdy wiertło styka się z obrabianym elementem. Przy większych prędkościach obrotowych wiertło może się łatwo wygiąć, wirując bez kontaktu z obrabianym elementem – niebezpieczeństwo obrażeń.
c) Nie wywierać nadmiernego nacisku. Urządzenie dociskać wyłącznie wzdłużnie do wiertła. Końcówki wierteł mogą się zginać i łamać lub powodować utratę kontroli oraz obrażenia ciała.
4.3 Pozostałe uwagi dotyczące bezpieczeństwa
Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z regulacją lub konserwacją urządzenia należy wyjąć wtyczkę z gniazda.
Należy unikać przypadkowego uruchomienia: włącznik należy zawsze odblokowywać, gdy wtyczka jest wyciągnięta z gniazda lub w przypadku przerwy w dopływie prądu.
Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali).
Mniejsze przedmioty obrabiane muszą być zabezpieczone w taki sposób, aby przy wierceniu nie zostały wyrwane przez wiertło (np. poprzez zaciśnięcie w imadle lub zamocowanie na ławie roboczej za pomocą zacisków stolarskich).
POLSKIpl
Nie wolno dotykać obracającego się narzędzia! Wióry i podobne zanieczyszczenia należy usuwać wyłącznie wówczas, gdy urządzenie jest wyłączone.
Sprzęgło zabezpieczające S-automatic firmy Metabo. W przypadku zadziałania sprzęgła zabezpieczającego należy natychmiast wyłączyć urządzenie! W przypadku zakleszczenia lub zahaczenia zamocowanego narzędzia, strumień sił przekazywanych do silnika jest ograniczony. Z uwagi na występowanie przy tym wysokich sił urządzenie należy zawsze trzymać oburącz za przewidziane do tego celu uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na pracy.
Sprzęgła zabezpieczającego S-automatic firmy Metabo nie wolno używać do ograniczenia momentu obrotowego.
Należy zachować szczególną ostrożność, gdy śruba wkręca się z oporem (wkręcanie do stali śrub z gwintem metrycznym lub gwintem calowym)! Łeb śruby może zostać zerwany, względnie mogą wystąpić duże wsteczne momenty obrotowe na uchwycie.
Redukcja zapylenia:
OSTRZEŻENIE – Niektóre rodzaje pytów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład:
- ołów z jastrychów na bazie ołowiu,
- pył mineralny z cegieł, cement i inne wyroby murarskie, oraz
- arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej.
Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości.
Powyższe informacje odnoszą się również do pytów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu.
Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji).
Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu.
Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia.
Używać odpowiedniej instalacji do odsysania pyłu.
W celu zminimalizowania zagrożenia pyłem:
- Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył.
- Używać systemów odpylania i/lub oczyszczaczy powietrza.
- Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu.
- Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.
5. Przegład
Patrz strona 2.
1 Przycisk wyboru biegu
2 Uchwyt dodatkowy
3 Uchwyt wiertarski z wieńcem zębatym *
4 Szybkomocujący uchwyt wiertarski *
5 Ogranicznik głębokości wiercenia
6 Przełącznik suwakowy (wiercenie zwykłe/wiercenie udarowe)
7 Pokrętło nastawcze prędkości obrotowej *
8 Przełącznik kierunku obrotów
9 Rękojeść (uchwyt)
10 Przycisk blokady włączenia ciągłego
11 Przycisk
* w zależności od wyposażenia
6. Uruchomienie
Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce znamionowej napięcie sieciowe oraz częstotliwość sieci są zgodne z parametrami sieci elektrycznej w miejscu pracy.
Na zasilaniu elektrycznym należy
zainstalować wyłącznik różnicowopрядowy z maks. prądem wyzwalającym 30mA.
Dla zapewnienia bezpiecznego mocowania uchwytu wiertarskiego:
Po pierwszym wierceniu (obrót w prawo) mocno dokręcić śrubokrętem śrubę zabezpieczającą we wnętrzu uchwytu wiertarskiego (jeśli występuje / w zależności od modelu). Uwaga lewy gwint! (Patrz rozdział 7.9.)
6.1 Montaż uchwytu dodatkowego (2)
Ze względów bezpieczeństwa zawsze należy stosować dostarczony uchwyt dodatkowy.
Otworzyć pierścień zaciskowy obracając uchwyt dodatkowy (2) w lewo. Nasunąć uchwyt dodatkowy na szyjkę mocującą urządzenia. Uchwyt dodatkowy tak daleko przesunąć do przodu, aby można było go obracać. Ponownie przesunąć do tyłu pod żądanym kątem i mocno dokręcić.
7. Użytkowanie
7.1 Przestawianie ogranicznika głębokości wiercenia
Odkręcić uchwyt dodatkowy (2). Ustawić ogranicznik głębokości wiercenia (5) na wymaganą głębokość i ponownie dokręcić uchwyt dodatkowy.
7.2 Ustawianie kierunku obrotów i zabezpieczenia transportowego (blokady włączenia)
Przełącznik kierunku obrotów (8) można przestawiać wyłącznie, gdy silnik jest wyłączony.
Patrz strona 2.
R = ustawienie kierunku obrotów w prawo L = ustawienie kierunku obrotów w lewo
Uchwyt wiertarski musi być mocno przykręcony do wrzeciona oraz śruba zabezpieczająca we wnętrzu uchwytu wiertarskiego (jeśli występuje / w zależności od modelu) mocno dokręcona śrubokrętem. (Uwaga lewy gwint!) W przeciwnym wypadku uchwyt wiertarski może zostać odkręcony przy obrotach w lewą stronę (np. przy wykręcaniu).
7.3 Wybór biegu
Obracając przycisk (1) wybrać żądany bieg.
Przełączać tylko, gdy maszyna zmniejsza obroty (krótkie włączenie/wyłączenie).
1 bieg (mała prędkość obrotowa, duży moment obrotowy) np. do wkręcania śrub, wiercenia
2 2 bieg (duża prędkość obrotowa) np. do wiercenia
7.4 Przełączanie wiercenie zwykle/wiercenie udarowe
Wybrać odpowiedni tryb pracy poprzez przesunięcie przełącznika suwakowego (6).
Wiercenie
Wiercenie udarowe
W trybie wiercenia udarowego należy pracować z dużą prędkością obrotową.
7.5 Wiercenie udarowe i wiercenie zwykłe tylko przy obrotach w prawą stronę.
7.6 Wybór prędkości obrotowej
Pokrętem nastawczym (7) wybrać maksymalną prędkość obrotową. Zalecane prędkości obrotowe do wiercenia, patrz strona 4.
7.7 Włączanie/wyłączanie, zmiana prędkości obrotowej
Włączanie, prędkość obrotowa: nacisnąć przełącznik (6).
Prędkość obrotową można zmieniać poprzez naciskanie na przycisk.
W celu wyłączenia należy zwolnić przycisk.
Włączenie w trybie ciągłym: przy wciśniętym przełączniku (11) wcisnąć przycisk blokady (10) i zwolnić przełącznik. W celu wyłączenia ponownie nacisnąć przycisk (11), a następnie zwolnić.
W przypadku włączenia w trybie ciągłym urządzenie pracuje bez przerwy, nawet jeśli zostanie wyrwane z ręki. Z tego względu urządzenie należy zawsze trzymać obiema rękami za przewidziane do tego uchwyty, przyjąć bezpieczną pozycję i pracować w skupieniu.
7.8 Wymiana narzędzia w szybkomocującym uchwycie wiertarskim (4)
Patrz ilustracje A, strona 2.
Zwalnianie uchwytu wiertarskiego:
Przytrzymać pierścień, a drugą ręką obrócić tuleję zgodnie z kierunkiem strzałki -1-.
Słyszalne ewentualnie po otwarciu uchwytu grzechotanie (uwarunkowane konstrukcyjnie) zostanie usunięte przez pokręcenie tuleją w przeciwną stronę.
W przypadku bardzo mocno zamkniętego uchwytu wiertarskiego: Wyciągnąć wtyczkę przewodu zasilającego z gniazda. Przytrzymać uchwyt wiertarski kluczem widełkowym przy głowicy uchwytu i mocno obrócić tuleję zgodnie z kierunkiem strzałki -1-.
Mocowanie narzędzia:
- Włożyć narzędzie -2-利好 wie jak najgłebiej.
- Przytrzymać pierścień, a drugą ręką obracać tuleję zgodnie z kierunkiem strzałki -3-, aż pokonany zostanie wyczuwalny opór mechaniczny.
- Uwaga! Narzędzie nie jest jeszcze zamocowane! Kręcić mocno tak długo (musi być przy tym słyszalne "klikanie"), aż dalsze kręcenie nie będzie już możliwe - dopiero teraz narzędzie jest bezpiecznie zamocowane.
W przypadku miękkiego chwytu narzędzia ewentualnie trzeba dokręcić narzędzie po krótkim czasie wiercenia.
7.9 Wymiana narzędzia w uchwycie wiertarskim z wieńcem zębatym (3)
Patrz ilustracje B, strona 2.
Zwalnianie uchwytu wiertarskiego: Poluzować uchwyt wiertarski z wieńcem zębatym za pomocą kluczą do uchwytu wiertarskiego -1-.
Mocowanie narzędzia: Włożyć narzędzie -2- możliwie jak najgłębiej i za pomocą klucza do uchwytu wiertarskiego równomiernie dociągnąć we wszystkich 3 otworach -3-.
7.10 Odkręcanie uchwytu wiertarskiego (do wkręcania/wykręcania bez uchwytu wier-
POLSKIpl
tarskiego lub do użycia przystawek) (patrz ilustracje A, B, strona 3.)
Zalecenie do rys. A, B: Poluzować lekkim uderzeniem młotkiem gumowym w sposób pokazany na rysunku i odkręcić.
Zalecenie: Przy zamocowanej tulei zaciskającej do końcówek (nr zamów. 6.31281) trzymana jest końcówka wkrętakowa włóżona do gniazda sześciokątnego.
8. Czyszczenie, konserwacja
Czyszczenie szybkomocującego uchwytu wiertarskiego:
Po długotrwałym użyciu przytrzymać uchwyt wiertarski otworem skierowanym pionowo w dół i wielokrotnie całkowicie otwierać i zamykać.
Nagromadzony pył wypada z otworu. Żaleca się regularne stosowanie sprayu do czyszczenia szczęk mocujących i otworów w szczękach mocujących.
9. Akcesoria
Należy stosować wyłącznie oryginalne akcesoria Metabo.
Należy stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji eksploatacji.
Akcesoria należy mocować bezpiecznie. Jeśli urządzenie pracuje w uchwycie, to należy je dobrze przymocować. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała.
Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.
10. Naprawa
Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowane elektryków!
Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający metabo, dostępny w Serwisie Metabo.
W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.
Listę części zamiennych można pobrać pod adresem www.metabo.com.
11. Ochrona środowiska
Należy przestrzegać krajowych przepisów dotyczących utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska naturalnego oraz zasadami recyklingu.
Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com
Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą euro- 2012/19/EU dotyczącą zużytego sprzętu cyznego i elektronicznego oraz jej stosowa- zgodnym z prawem państwowym, zużyte porarzędzia muszą być zbierane osobno iowane odzyskowi surowców wtórnych zgod- z przepisami o ochronie środowiska.
12. Dane techniczne
Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyjnych.
$$ \begin{array}{l} P _ {1} \quad = z n a m i o n o w y p o b ó r m o c y \ P _ {2} \quad = \text { moc wyjściowa } \ \end{array} $$
$$ n _ {1} ^ {*} = \text { prędkość obrotowa na biegu jałowym } $$
$$ n _ {2} ^ {*} = \text { P r e d k o s c } \quad \text { o b r o t o w a p o d o b c i a z e n i e m } $$
$$ \begin{array}{c} \text {r max = maksymalna srednica wierconych} \ \text {otworów} \end{array} $$
$$ s \max = \text { maksymalna liczba udarów } $$
$$ b = z a k r e s \text { mocowania uchwytu wiertarskiego } $$
$$ G = \text { gwint wrzeciona wiertarki } $$
$$ \begin{array}{c} H = \text { wrzeciono wiertarki z gniazdem } \ \text { sześciokątnym } \end{array} $$
$$ m = c i \dot {e} \dot {z} a r $$
$$ D = \text { srednica szyjki mocujacej } $$
Wartości pomiarów ustalone w oparciu o EN 62841.
Urządzenie w klasie ochrony II
\~ Prąd przemienny
Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów).
* Energetyczne zakłócenia o wysokiej częstotliwości mogą wywoływać wahania prędkości obrotowej. Jednakże zmiany te zanikają z chwilą ustąpienia zakłócenia.
Wartości emisii
Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elektrycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organizacyjne.
Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 62841:
$$ \begin{array}{r l} {a _ {h, \mathrm{ID}}} & {= \text { wartość emisji wibracji (wiercenie }} \ & {\quad \text { udarowe w betonie) }} \end{array} $$
$$ \begin{array}{r l} {a _ {h, D}} & {= \text { wartość emisji wibracji }} \ & {\text {(wiercenie w metalu)}} \end{array} $$
$$ K _ {h, I D / D} = \text { nieoznaczoność (wibracji) } $$
Typowe poziomy ciśnienia akustycznego A:
$$ L _ {p A} = \text { poziom ciśnienia akustycznego } $$
$$ L _ {W A} ^ {\text { p r }} = \text { poziom mocy akustycznej } $$
$$ K _ {p A}, K _ {W A} = \text { nieoznaczoność } $$
Nosić ochraniacze słuchu!
