| Marca | Metabo |
| Modello | SBE 800-2 |
| Tipo di prodotto | Trapano a percussione |
| Potenza assorbita (P1) | 800 W |
| Potenza erogata (P2) | 450 W |
| Velocità a vuoto (1a marcia) | 0 - 1200 giri/min |
| Velocità a vuoto (2a marcia) | 0 - 2800 giri/min |
| Frequenza di percussione max. | 44800 colpi/min |
| Capacità di foratura max. (calcestruzzo) | 18 mm |
| Capacità di foratura max. (acciaio) | 13 mm |
| Capacità di foratura max. (legno) | 40 mm |
| Capacità del mandrino (max.) | 13 mm |
| Filettatura del mandrino | ½" - 20 UNF |
| Peso (senza cavo) | 2,1 kg |
| Classe di protezione | II (doppio isolamento) |
| Alimentazione | 230 V ~ 50 Hz |
| Funzioni principali | Foratura con/senza percussione, avvitatura, maschiatura |
| Senso di rotazione | Sinistra / Destra |
| Variatore di velocità | Elettronico (manopola di preselezione) |
| Disinnesto di sicurezza | Metabo S-automatic |
| Manutenzione e pulizia | Pulire regolarmente il mandrino autoserrante; usare uno spray detergente per ganasce |
| Sicurezza | Impugnatura supplementare, interruttore di sicurezza, protezione contro gli avviamenti accidentali |
| Ricambi e riparabilità | Riparazioni da elettricista; ricambi tramite servizio post-vendita Metabo |
| Informazioni generali | Manuale disponibile in più lingue; riciclaggio secondo RAEE |
Domande frequenti - SBE 800-2 METABO
Domande degli utenti su SBE 800-2 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale SBE 800-2 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SBE 800-2 del marchio METABO.
MANUALE UTENTE SBE 800-2 METABO
it Istruzioni originali 21
es Manual original 25
pt Manual original 29
sv Originalbruksanvisning 33

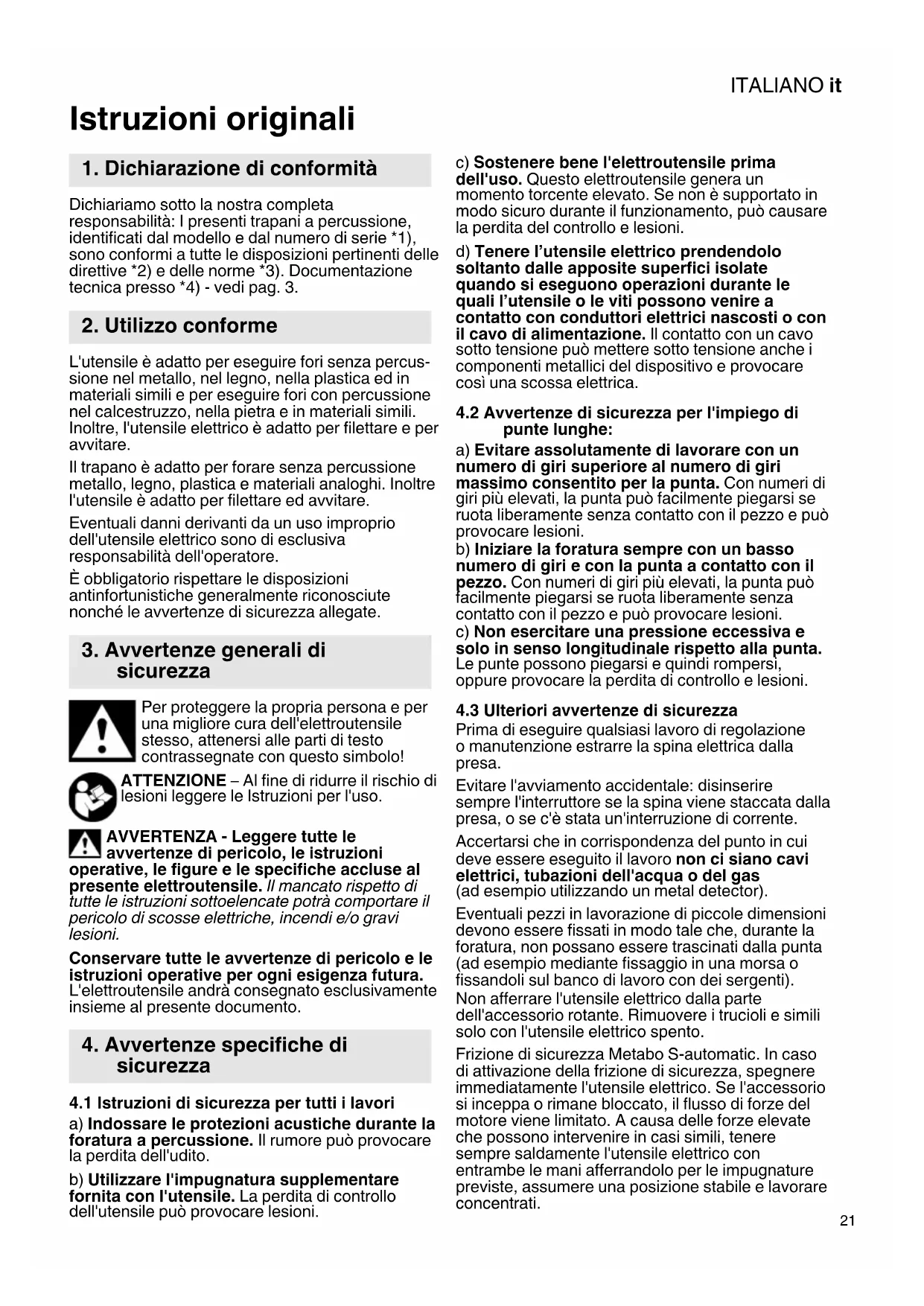

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità: I presenti trapani a percussione, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedi pag. 3.
2. Utilizzo conforme
L'utensile è adatto per eseguire fori senza percussione nel metallo, nel legno, nella plastica ed in materiali simili e per eseguire fori con percussione nel calcestruzzo, nella pietra e in materiali simili. Inoltre, l'utensile elettrico è adatto per filettare e per avvitare.
Il trapano è adatto per forare senza percussione metallo, legno, plastica e materiali analoghi. Inoltre l'utensile è adatto per filettare ed avvitare.
Eventuali danni derivanti da un uso improprio dell'utensile elettrico sono di esclusiva responsabilità dell'operatore.
È obbligatorio rispettare le disposizioni antinfortunistiche generalmente riconosciute nonché le avvertenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!
ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.
AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni rative, le figure e le specifiche accluse al gente elettroutensile. Il mancato rispetto di le istruzioni sottoelencate potrà comportare ilcolo di scosse elettriche, incendi e/o gravi ni.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.
4. Avvertenze specifiche di sicurezza
4.1 Istruzioni di sicurezza per tutti i lavori
a) Indossare le protezioni acustiche durante la foratura a percussione. Il rumore può provocare la perdita dell'udito.
b) Utilizzare l'impugnatura supplementare fornita con l'utensile. La perdita di controllo dell'utensile può provocare lesioni.
c) Sostenere bene l'elettroutensile prima dell'uso. Questo elettroutensile genera un momento torcente elevato. Se non è supportato in modo sicuro durante il funzionamento, può causare la perdita del controllo e lesioni.
d) Tenere l'utensile elettrico prendendolo soltanto dalle apposite superfici isolate quando si eseguono operazioni durante le quali l'utensile o le viti possono venire a contatto con conduttori elettrici nascosti o con il cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici del dispositivo e provocare così una scossa elettrica.
4.2 Avvertenze di sicurezza per l'impiego di punte lunghe:
a) Evitare assolutamente di lavorare con un numero di giri superiore al numero di giri massimo consentito per la punta. Con numeri di giri più elevati, la punta può facilmente piegarsi se ruota liberamente senza contatto con il pezzo e può provocare lesioni.
b) Iniziare la foratura sempre con un basso numero di giri e con la punta a contatto con il pezzo. Con numeri di giri più elevati, la punta può facilmente piegarsi se ruota liberamente senza contatto con il pezzo e può provocare lesioni. c) Non esercitare una pressione eccessiva e solo in senso longitudinale rispetto alla punta. Le punte possono piegarsi e quindi rompersi, oppure provocare la perdita di controllo e lesioni.
4.3 Ulteriori avvertenze di sicurezza
Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa.
Evitare l'avviamento accidentale: disinserire sempre l'interruttore se la spina viene staccata dalla presa, o se c'è stata un'interruzione di corrente.
Accertarsi che in corrispondenza del punto in cui deve essere eseguito il lavoro non ci siano cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector).
Eventuali pezzi in lavorazione di piccole dimensioni devono essere fissati in modo tale che, durante la foratura, non possano essere trascinati dalla punta (ad esempio mediante fissaggio in una morsa o fissandoli sul banco di lavoro con dei sergenti). Non afferrare l'utensile elettrico dalla parte dell'accessorio rotante. Rimuovere i trucioli e simili solo con l'utensile elettrico spento.
Frizione di sicurezza Metabo S-automatic. In caso di attivazione della frizione di sicurezza, spegnere immediatamente l'utensile elettrico. Se l'accessorio si inceppa o rimane bloccato, il flusso di forze del motore viene limitato. A causa delle forze elevate che possono intervenire in casi simili, tenere sempre saldamente l'utensile elettrico con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione stabile e lavorare concentrati.
ITALIANOit
La frizione di sicurezza Metabo S-automatic non deve essere utilizzata come limitazione della coppia.
Fare attenzione in caso di avvitamento in materiale duro (avvitamento di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, o possono verificarsi coppie di contraccolpo elevate sull'impugnatura.
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
5. Vista complessiva
Vedere pagina 2.
1 Interruttore per la selezione della velocità
2 Impugnatura supplementare
3 Mandrino a cremagliera *
4 Mandrino a chiusura rapida *
5 Asta di profondità
6 Interruttore a cursore (foratura/foratura con percussione)
7 Rotella di regolazione per preselezione del numero giri *
8 Commutatore del senso di rotazione
9 Impugnatura
10 Pulsante di bloccaggio per funzionamento in modo continuo
11 Pulsante interruttore
* in funzione della dotazione
6. Messa in funzione
Prima della messa in funzione verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.
Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.
Per garantire una presa sicura del mandrino porta-punta: dopo l'esecuzione del primo foro (rotazione destrorsa), con un cacciavite stringere con forza la vite di sicurezza all'interno del mandrino porta-punta (se disponibile / a seconda del modello). Attenzione filettatura sinistrorsa! (Vedere capitolo 7.9.)
6.1 Montaggio dell'impugnatura supplementare (2)
Per motivi di sicurezza, utilizzare sempre l'impugnatura supplementare in dotazione.
Aprire l'anello di fissaggio ruotando verso sinistra l'impugnatura supplementare (2). Infilare l'impugnatura supplementare nel collare di serraggio dell'utensile elettrico. Spostare l'impugnatura supplementare in avanti quanto basta perché possa ruotare. Una volta raggiunta l'angolazione desiderata, tirarla nuovamente indietro e serrarla con forza.
7. Utilizzo
7.1 Regolazione dell'asta di profondità di foratura
Allentare l'impugnatura supplementare (2). Impostare l'asta di profondità (5) alla profondità di foratura desiderata e serrare nuovamente l'impugnatura supplementare.
7.2 Impostazione del senso di rotazione e della sicurezza per il trasporto (blocco d'avviamento)
Azionare il commutatore del senso di rotazione (8) solo a motore fermo.
Vedere pagina 2:
R = rotazione destrorsa impostata
L = rotazione sinistrorsa impostata
Il mandrino porta-punta dev'essere saldamente avvitato sull'alberino e la vite di sicurezza all'interno del mandrino stesso (se disponibile / a seconda del modello) dev'essere serrata con forza mediante un cacciavite. (Attenzione: filettatura sinistrorsa!) In caso contrario, durante la rotazione sinistrorsa (ad esempio in fase di avvitamento) potrebbe allentarsi.
7.3 Selezione della velocità
Scegliere il livello di velocità desiderato ruotando l'apposito interruttore (1).
Commutare solo con l'arresto graduale della macchina (inserire/disinserire brevemente).
1
1ª velocità (basso numero di giri, coppia elevata) ad es. per avvitare, forare
2
2ª velocità (numero di giri elevato) ad es. per forare
7.4 Commutazione foratura/foratura a percussione
Selezionare la modalità di funzionamento desiderata spostando il cursore (6).
Foratura
Foratura a percussione
Nella modalità di foratura a percussione lavorare con un numero di giri elevato.
Foratura a percussione e foratura eseguibili solo con rotazione trorsa.
7.5 Preselezione del numero di giri
Preselezionare il numero di giri massimo mediante la rotella di regolazione (7). Per il numero di giri consigliato per il tipo di foratura vedere pagina 4.
7.6 Accensione/spegnimento, modifica del numero di giri
Accensione, numero di giri: premere il pulsante interruttore (10).
Il numero di giri può essere modificato premendo il pulsante interruttore.
Per spegnerlo, lasciare il pulsante interruttore.
Funzionamento continuo: tenendo premuto il pulsante interruttore (11), premere il pulsante di bloccaggio (10), quindi rilasciare il pulsante interruttore. Per disattivarlo, premere nuovamente il pulsante interruttore (11), quindi rilasciarlo.
Con il funzionamento continuo, l'utensile elettrico continua a funzionare anche se si a la presa. Pertanto, tenere sempreamente l'utensile elettrico con entrambe le afferrandolo per le impugnature previste, mere una posizione sicura e lavorare entrati.
7.7 Sostituzione dell'accessorio con mandrino a chiusura rapida (4)
Vedere figure A, pagina 2.
Apertura del mandrino:
Tenere fermo l'anello di tenuta e con l'altra mano ruotare la bussola in direzione della freccia -1-.
Una volta aperto il mandrino, il rumore che eventualmente si può sentire (provocato dal funzionamento) verrà annullato ruotando la bussola in senso contrario.
In caso di mandrino serrato con molta forza: estrarre la spina dalla presa. Tenere fermo il mandrino dalla testa con una chiave fissa e ruotare con forza la bussola in direzione della freccia -1-.
Fissaggio dell'accessorio:
- Inserire l'accessorio -2- alla massima profondità possibile.
- Tenere fermo l'anello di tenuta e con l'altra mano ruotare la bussola in direzione della freccia -3- fino a superare la percettibile resistenza meccanica.
- Attenzione! A questo punto l'utensile non è ancora fissato! Continuare a ruotare con forza la bussola (deve fare "clic"), finché non è più possibile alcuna rotazione - solo a questo punto l'utensile è bloccato in modo sicuro.
Eventualmente, nel caso di codolo dell'utensile morbido, serrare nuovamente dopo un breve periodo di foratura.
7.8 Sostituzione dell'accessorio con mandrino a cremagliera (3)
Vedere figure B, pagina 2.
Apertura del mandrino: aprire il mandrino a cremagliera con la chiave per mandrino -1-.
Fissaggio dell'accessorio: inserire l'accessorio -2- alla massima profondità possibile e serrare in modo uniforme in tutti e 3 i fori con la chiave per mandrino -3-.
7.9 Svitare il mandrino (per avvitare senza mandrino oppure per utilizzare l'attrezzo con altri dispositivi)
Avvertenza per le fig. A, B: assestando un leggero colpo con un martello di gomma, come indicato, allentare e svitare.
Avvertenza: con la bussola di serraggio bit applicata (numero ordine 6.31281) viene tenuto il bit di avvitamento inserito nell'esagono incassato del mandrino.
8. Pulizia, manutenzione
Pulizia del mandrino a chiusura rapida: Dopo un uso prolungato, tenere il mandrino in verticale con l'apertura verso il basso e aprirlo e chiuderlo completamente più volte. La polvere accumulata all'interno cade dall'apertura. Si consiglia l'uso regolare di spray detergente sulle ganasce e sulle relative aperture.
ITALIANOit
9. Accessori
Utilizzare esclusivamente accessori originali Metabo.
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.
Applicare gli accessori in modo sicuro. Se la macchina viene azionata all'interno di un supporto: fissare saldamente la macchina. La perdita di controllo dell'utensile può provocare lesioni.
Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo principale.
10. Riparazione
Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da vicisti specializzati.
Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale metabo disponibile tramite l'assistenza Metabo.
In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.
11. Tutela dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.
Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elet-
trici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.
12. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico.
P_1 = Assorbimento nominale
P_2 =Potenza erogata
n_1^*= Numero di giri a vuoto
n_2^*= Numero di giro sotto carico
ø max =Diametro di foratura max.
s max =Numero di percussioni max.
b = Apertura mandrino
G = Filettatura alberino
H = Alberino con attacco esagonale interno m = Peso
D = Diametro del collare di serraggio
Valori rilevati secondo EN 62841.
Utensile in classe di protezione II
\~ Corrente alternata
I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).
* Eventuali oscillazioni ad alta energia ed alta frequenza possono provocare oscillazioni nel numero di giri. Queste oscillazioni scompaiono non appena si neutralizzano i disturbi.
Valori di emissione
Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.
Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 62841:
a_h, ID = Valore di emissione di vibrazioni (foratura a percussione nel calcestruzzo)
a_h,D = Valore di emissione di vibrazioni (foratura nel metallo)
K_h, ID/D = Grado d'incertezza (vibrazioni)
Livello sonoro classe A tipico:
L_pA = Livello di pressione acustica
L_WA = Livello di potenza sonora
K_pA, K_WA = Grado d'incertezza
Indossare protezioni acustiche.
