SBE 800-2 - Fúró METABO - Ingyenes használati útmutató

Márka	Metabo
Modell	SBE 800-2
Terméktípus	Ütvefúró
Felvett teljesítmény (P1)	800 W
Leadott teljesítmény (P2)	450 W
Üresjárati fordulatszám (1. sebességfokozat)	0 - 1200 tr/min
Üresjárati fordulatszám (2. sebességfokozat)	0 - 2800 tr/min
Max. ütésszám	44800 coups/min
Max. fúrási kapacitás (beton)	18 mm
Max. fúrási kapacitás (acél)	13 mm
Max. fúrási kapacitás (fa)	40 mm
Tokmány kapacitás (max.)	13 mm
Orsómenet	½" - 20 UNF
Súly (kábel nélkül)	2,1 kg
Védelmi osztály	II (kettős szigetelés)
Tápellátás	230 V ~ 50 Hz
Fő funkciók	Fúrás ütéssel/anélkül, csavarozás, menetfúrás
Forgásirány	Bal / Jobb
Fordulatszám-szabályozó	Elektronikus (előválasztó kerék)
Biztonsági kioldó	Metabo S-automatic
Karbantartás és tisztítás	Rendszeresen tisztítsa az önbeálló tokmányt; használjon pofatisztító spray-t
Biztonság	Kiegészítő fogantyú, biztonsági kapcsoló, védelem a véletlen beindítás ellen
Pótalkatrészek és javíthatóság	Javítás villanyszerelő által; pótalkatrészek a Metabo vevőszolgálatán keresztül
Általános információk	Több nyelvű használati utasítás; újrahasznosítás a WEEE szerint

Gyakran ismételt kérdések - SBE 800-2 METABO

Hogyan kell felszerelni a kiegészítő fogantyút?

Nyissa ki a szorítógyűrűt a fogantyú balra forgatásával, csúsztassa rá a gép gallérjára, majd az kívánt szög kiválasztása után húzza meg szorosan.

Hogyan állítsuk be a fúrásmélység-ütközőt?

Lazítsa meg a kiegészítő fogantyút, állítsa be a mélységütközőt a kívánt mélységre, majd húzza meg újra a fogantyút.

Hogyan lehet megváltoztatni a forgásirányt?

Győződjön meg arról, hogy a motor leállt, majd működtesse a forgásirány kapcsolóját (8). R állás jobbra forgáshoz, L állás balra forgáshoz.

Hogyan válasszuk ki a sebességet?

Forgassa el a sebességválasztót (1) a gép leállítása után. 1. sebességfokozat magas nyomatékhoz (csavarozás, fúrás), 2. sebességfokozat gyors fúráshoz.

Hogyan lehet átkapcsolni ütvefúrásról fúrásra ütés nélkül?

Mozgassa a csúszókapcsolót (6) a kívánt mód kiválasztásához. Ütvefúráshoz használjon magas fordulatszámot és jobbra forgást.

Hogyan használjuk a folyamatos üzemmódot?

Nyomja meg a ravaszt (11), majd nyomja meg a folyamatos üzemmód gombot (10), és engedje el a ravaszt. A kikapcsoláshoz nyomja meg újra a ravaszt, majd engedje el.

Hogyan cseréljünk fúrót az automata tokmányban?

Fogja meg a szorítógyűrűt, és forgassa el a hüvelyt a nyíl irányába a nyitáshoz. Helyezze be a fúrót, majd forgassa el a hüvelyt az ellenkező irányba, amíg egy 'kattanást' nem hall a szorításhoz.

Melyek a fontos biztonsági előírások?

Viseljen hallásvédőt, mindig használja a kiegészítő fogantyút, tartsa az eszközt a szigetelt felületeknél, ha kábelek közelében fúr, és húzza ki a dugaszt bármilyen beállítás előtt.

Hogyan tisztítsuk meg az önbeálló tokmányt?

Tartsa a tokmányt függőlegesen, nyissa ki teljesen, és zárja be többször, hogy a por kihulljon. Rendszeresen használjon pofatisztító spray-t.

Hol találhatók pótalkatrészek?

A pótalkatrészek a Metabo vevőszolgálatánál kaphatók. Töltse le az alkatrészlistákat a www.metabo.com weboldalról. A javításokat villanyszerelőnek kell végeznie.

HASZNÁLATI ÚTMUTATÓ SBE 800-2 METABO

hu Eredeti használati utasítás 58

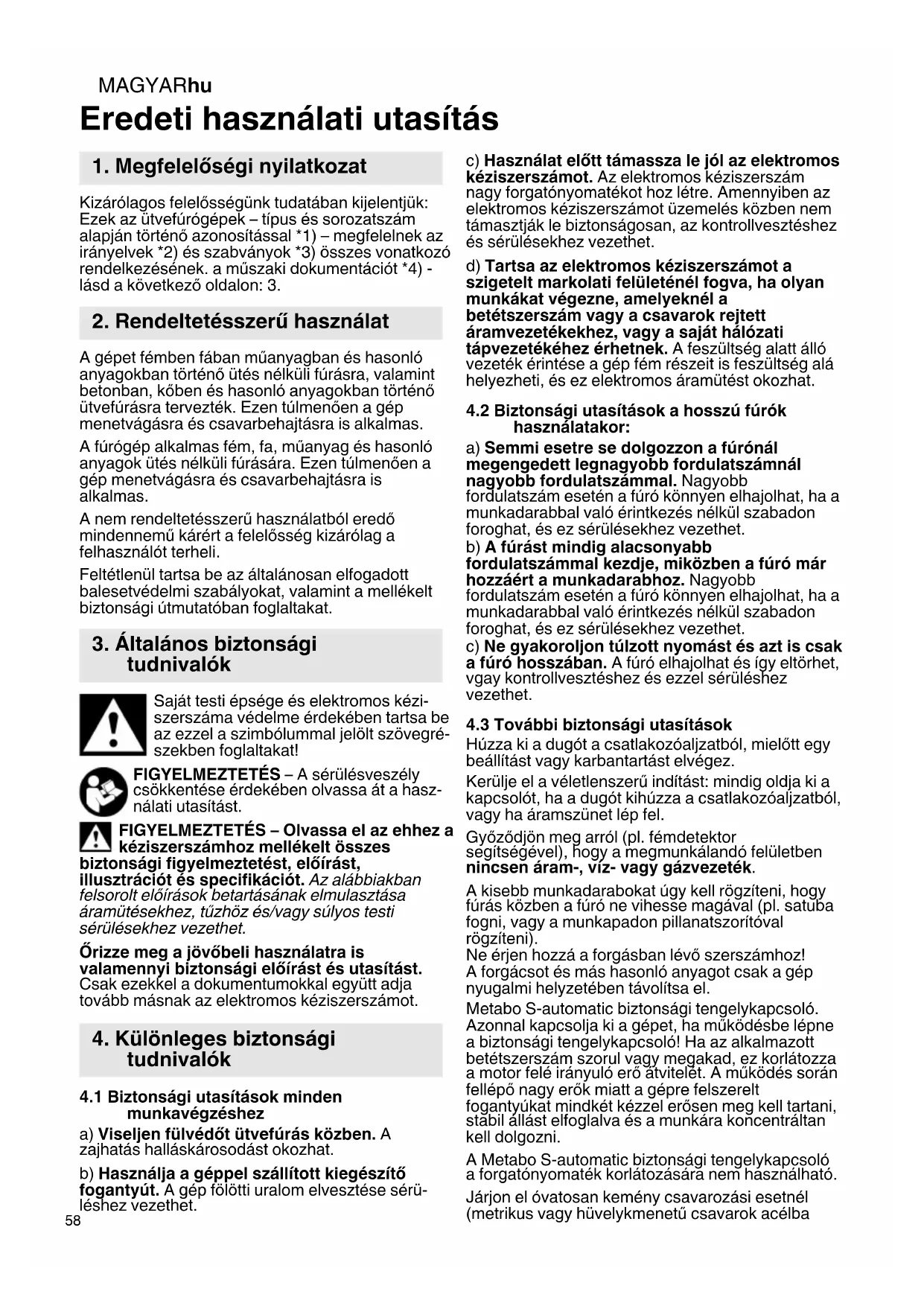

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az ütvefúrógépek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. a műszaki dokumentációt *4) - lásd a következő oldalon: 3.

2. Rendeltetésszerű használat

A gépet fémben fában műanyagban és hasonló anyagokban történő ütés nélküli fúrásra, valamint betonban, köben és hasonló anyagokban történő ütvefúrásra tervezték. Ezen túlmenően a gép menetvágásra és csavarbehajtásra is alkalmas.

A fúrógép alkalmas fém, fa, műanyag és hasonló anyagok ütés nélküli fúrására. Ezen túlmenően a gép menetvágásra és csavarbehajtásra is alkalmas.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági tudnivalók

Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.

FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Órizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági tudnivalók

4.1 Biztonsági utasítások minden munkavégzéshez

a) Viseljen fülvédőt ütvefúrás közben. A zajhatás halláskárosodást okozhat.
b) Használja a géppel szállított kiegészítő fogantyút. A gép fölötti uralom elvesztése sérüléshez vezethet.

c) Használat előtt támassza le jól az elektromos kéziszerszámot. Az elektromos kéziszerszám nagy forgatónyomatékot hoz létre. Amennyiben az elektromos kéziszerszámot üzemelés közben nem támasztják le biztonságosan, az kontrollvesztéshez és sérülésekhez vezethet.
d) Tartsa az elektromos kéziszerszámot a szigetelt markolati felületénél fogva, ha olyan munkákat végezne, amelyeknél a betétszerszám vagy a csavarok rejtett áramvezetékekhez, vagy a saját hálózati tápvezetékéhez érhetnek. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

4.2 Biztonsági utasítások a hosszú fúrók használatakor:

a) Semmi esetre se dolgozzon a fúrónál megengedett legnagyobb fordulatszámnál nagyobb fordulatszámmal. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet.
b) A fúrást mindig alacsonyabb fordulatszámmal kezdje, miközben a fúró már hozzáért a munkadarabhoz. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet.
c) Ne gyakoroljon túlzott nyomást és azt is csak a fúró hosszában. A fúró elhajolhat és így eltörhet, vgay kontrollvesztéshez és ezzel sérüléshez vezethet.

4.3 További biztonsági utasítások

Húzza ki a dugót a csatlakozóaljzatból, mielőtt egy beállítást vagy karbantartást elvégez.

Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a dugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel.

Győződjön meg arról (pl. fémdetektor segítségével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték.

A kisebb munkadarabokat úgy kell rögzíteni, hogy fúrás közben a fúró ne vihesse magával (pl. satuba fogni, vagy a munkapadon pillanatszorítóval rögzíteni).

Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és más hasonló anyagot csak a gép nyugalmi helyzetében távolítsa el.

Metabo S-automatic biztonsági tengelykapcsoló. Azonnal kapcsolja ki a gépet, ha működésbe lépne a biztonsági tengelykapcsoló! Ha az alkalmazott betétszerszám szorul vagy megakad, ez korlátozza a motor felé irányuló erő átvitelét. A működés során fellépő nagy erők miatt a gépre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stábil állást elfoglalva és a munkára koncentráltan kell dolgozni.

A Metabo S-automatic biztonsági tengelykapcsoló a forgatónyomaték korlátozására nem használható. Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba

való becsavarása esetén)! Leszakadhat a csavarfej, vagy túl nagy visszacsavarási nyomaték keletkezhet a fogantyun.

A porterhelés csökkentése:

VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:

• ólom ólomtartalmú festékrétegekböl,
• ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és
• arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki.

Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.

Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást).

Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.

Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe.

Használjon megfelelő porelszívó berendezést.

Csökkentse a porleterhelést a következők szerint:

• ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt,
• használjon elszívó berendezést és/vagy légtisztító berendezést,
• szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.
• Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

5. Áttekintés

Lásd a 2. oldalt.

1 Kapcsológomb a sebességfokozat kiválasztásához
2 Kiegészítő fogantyú
3 Fogaskoszorús fúrótokmány *
4 Gyorsbefogó fúrótokmány *
5 Fúrásmélység-ütköző
6 Fúrás/ütvefúrás tolókapcsoló

7 Állítókerék a fordulatszám előválasztásához *
8 Forgásirányváltó kapcsoló
9 Markolat (markolati felület)
10 Rögzítögomb a tartós üzemhez
11 Nyomókapcsoló

* kiviteltöl függő

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.
Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).
A fúrótokmány biztos tartását a következők biztosítják: Az első fúrás után (jobbraforgás) a fúrótokmány belső biztosító csavarját (ha van / modellfüggő) egy csavarhúzóval erősen után kell húzni. Vigyázat, balmenetes! (lásd 7.9 fejezet.)

6.1 Kiegészítő fogantyú szerelése (2)

Biztonsági okokból mindig használja a géppel szállított kiegészítő fogantyút.

A kiegészítő fogantyú (2) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő fogantyút a gép rögzítőnyakára. Tolja előre annyira a kiegészítő fogantyút, hogy az elfordítható legyen. A kívánt szöget elérve húzza vissza és szorítsa meg erősen.

7. Használat

7.1 Fúrásmélységütköző átállítása

Oldja meg a kiegészítő fogantyút (2). Állítsa be a fúrásmélység-ütközót (5) a kívánt fúrásmélységre, majd húzza meg újra a kiegészítő fogantyút.

7.2 Forgásirány, szállítás céljára szolgáló biztosító (bekapcsolásgátló) beállítása

A forgásirány-kapcsolót (8) csak álló motor esetében állítsa.

Lásd a 2. oldalt.

R = jobbra forgás

L = balra forgás

A fúrótokmány erősen legyen felcsavarozva a tengelyre, és a fúrótokmány belső biztosító csavarja (ha van / modellfüggő) egy csavarhúzóval erősen legyen meghúzva. (Vigyázat, balmenetes!) Különben balraforgásnál (pl. csavarozásnál) kioldódhat.

7.3 A sebességfokozat kiválasztása

Válassza ki a kívánt sebességfokozatot a kapcsológomb (1) elforgatásával.

Az átkapcsolás csak kifutó gépnél lehetséges (röviden be-/kikapcsolni).

1. sebességfokozat (alacsony fordulatszám, magas forgatónyomaték) pl. csavarbehajtáshoz, fúráshoz

2 2. sebességfokozat (magas fordulatszám) pl. fúráshoz

MAGYARhu

7.4 Fúrás/ütvefúrás átkapcsolás

A tolókapcsoló (6) eltolásával válassza ki a kívánt üzemmódot.

Fúrás

Ütvefúrás

Az ütvefúrás üzemmódban nagy fordulatszámmal dolgozzon.

Ütvefúrás és fúrás csak jobbmenetben.

7.5 A fordulatszám előválasztása

Az állítókeréken (7) válassza a maximális fordulatszámot. A fúráshoz ajánlott fordulatszámokat lásd a 4. oldalon.

7.6 Be- és kikapcsolás, fordulatszám változtatása

Bekapcsolás, fordulatszám: Nyomja meg a kapcsolóbillentyűt (6).

A fordulatszámot a kapcsolóbillentyűvel a billentyű benyomásával módosíthatja.

A kikapcsoláshoz a nyomókapcsolót engedje el.

Tartós üzem: benyomott kapcsolóbillentyű mellett (11) nyomja be a rögzítógombot (10) és engedje el a kapcsolóbillentyűt. A kikapcsoláshoz a nyomókapcsolót (11) ismét nyomja meg, majd engedje el.

Folyamatos működésnél a gép akkor is tovább forog, ha az a kezéből már

kicsavarodott. Ezért a gépet mindig az arra szolgáló fogantyúknál fogva kell mindkét kézzel tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7.7 Szerszámcsere Plus (4) gyorsbefogó fúrótokmányban

Lásd a (A) ábrát a 2. oldalon.

A fúrótokmány nyitása:

Tartsa megfogva a szorítógyűrűt és a másik kezével forgassa a perselyt a nyíl irányába -1-.

A fúrótokmány kinyitása után esetleg hallható (a működés okozta) kerepelő hang megszűnik, ha visszafelé forgatja a perselyt.

Igen erősen meghúzott tokmány esetén:Húzza ki a csatlakozódugót. Villáskulccsal rögzítse a fúrótokmányt annak fejénél, majd a forgassa a perselyt erősen a nyíl irányába -1-.

A szerszám befogása:

• Helyezze be a betétszerszámot -2- olyan mélyre,amilyen mélyre tudja.
• Tartsa meg a szorítógyűrűt, a másik kezével forgassa a perselyt a nyíl irányába -3-, amíg azt nem érzi, hogy legyőzte a mechanikus ellenállást.
• Figyelem! A szerszám ekkor még nincs befogva! Az erőteljes forgatást addig folytassa (ezalatt "kattanásokat" kell hallania ), amíg a

forgatás nem folytatható tovább - a szerszám csak ekkor van biztonságosan befogva.

Lágy szerszámszárnál esetleg rövid fúrási idő után utána kell szorítani.

7.8 A fogaskoszorús fúrótokmány (3) kicserélése

Lásd a (B) ábrát a 2. oldalon.

A fúrótokmány nyitása: nyissa a tokmánykulccsal a fogaskoszorús furótokmányt -1-.

A betétszerszám rögzítése: tolja be a betétszerszámot -2- olya mélyre, amilyen mélyre tudja és a tokmánykulccsal húzza meg egyenletesen mindhárom furatban -3-.

7.9 Fúrótokmány lecsavarozása (fúrótokmány nélküli csavarozáshoz vagy elótéttel való használathoz) (lásd a (A), (B), ábrát a 3. oldalon.)

Megjegyzés az A. B:ábrákhoz Oldja a fúrótokmányt úgy, hogy gumikalapáccsal enyhén ráüt az ábrán látható módon, majd csavarja le a tokmányt.

Megjegyzés: Felhelyezett bitfeszítő hüvely (rendelési szám: 6.31281) esetén az orsó belső hatszögű nyílásába behelyezett csavarozóbit a helyén marad.

8. Tisztítás, karbantartás

A gyorsbefogó-fúrótokmány tisztítása: Hosszabb használat után tartsa függőlegesen lefelé a fúrótokmány nyílását, majd többször nyissa meg és zárja be azt teljesen. A felgyülemlett por kihullik a nyíláson. Javasoljuk, hogy a szorítópofákat és azok nyílásait rendszeresen tisztítsa meg tisztítóspray segítségével.

9. Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A tartozékokat biztosan helyezze fel. Ha a gépet valamilyen tartóban üzemelteti: rögzítse biztosan a gépet. A gép fölötti uralom elvesztése sérüléshez vezethet.

A teljes tartozékprogramhoz lásd a www.metabo.com honlapot vagy a főkatalógust.

10. Javítás

Elektromos kéziszerszámot csak elektromos szakember javíthat!

A meghibásodott hálózati vezetéket csak speciális, a Metabo eredeti hálózati csatlakozó vezetékére lehet cserélni, amely a Metabo Szervizen keresztül szerezhető be.

A javításra szoruló Metabo elektromos kéziszerszá-mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a www.metabo.com oldalról.

11. Környezetvédelem

Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

12. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

P_1 =névleges teljesítményfelvétel

P_2 =leadott teljesítmény

n_1^*=üresjárati fordulatszám

n_2^*=terhelt fordulatszám

ř max = maximális furatátmérő

s max = maximális ütésszám

b =tokmány-befogótartomány

G = fúrótengelymenet

H = fúrótengely belső hatszögletű véggel

m =súly

D =befogónyak átmérője

A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg.

II. védelmi osztályú gép

\~ Váltóáram

A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).

* A nagy energiasürüségű magasfrekvenciás zavarok fordulatszám-ingadozásokat okozhatnak. Ez azonban megszűnik, mihelyt a zavar is lecsillapodott.

Kibocsátási értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betét-szerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 62841 szabvány szerint:

a_h, ID =rezgés-kibocsátási érték (ütvefúrás betonba)

a_h, D =rezgéskibocsátási érték (fúrás fémbe)

K_h,ID/D =bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA =hangteljesítményszint

K_pA, K_WA = bizonytalanság

Hordjon zajtompító fülvédőt!
