GEBRUIKSAANWIJZING SBE 800-2 METABO

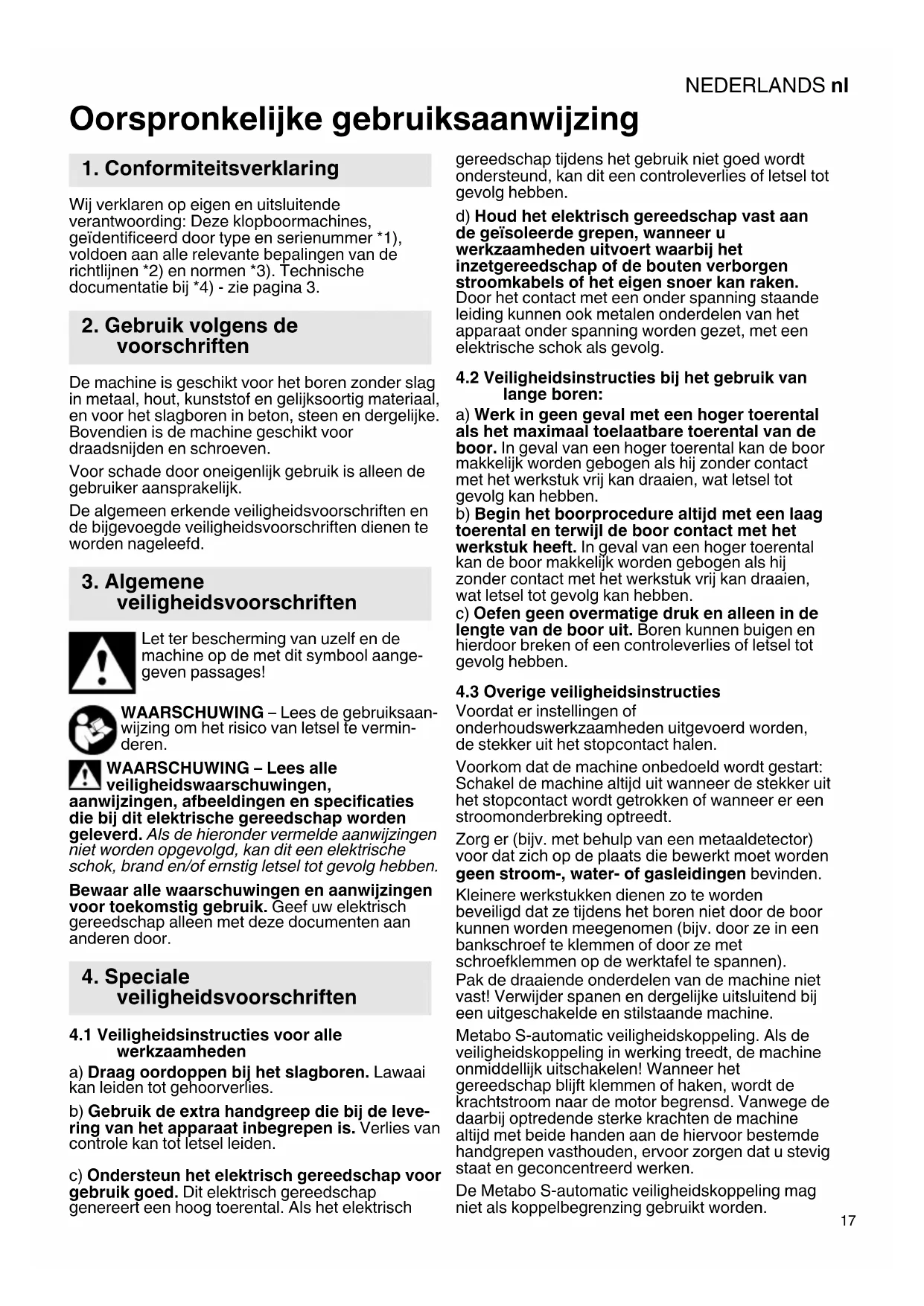

nl Oorspronkelijke gebruiksaanwijzing 17
Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording: Deze klopboormachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.
2. Gebruik volgens de voorschriften
De machine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijksoortig materiaal, en voor het slagboren in beton, steen en dergelijke. Bovendien is de machine geschikt voor draadsnijden en schroeven.
Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.
De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.
3. Algemene veiligheidsvoorschriften
Let ter bescherming van uzelf en de machine op de met dit symbool aangegeven passages!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te vermin-deren.
WAARSCHUWING – Lees alle veiligheidswaarschuwingen, wijzingen, afbeeldingen en specificaties bij dit elektrische gereedschap worden verd. Als de hieronder vermelde aanwijzingen worden opgevolgd, kan dit een elektrische k, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsvoorschriften
4.1 Veiligheidsinstructies voor alle werkzaamheden
a) Draag oordoppen bij het slagboren. Lawaai kan leiden tot gehoorverlies.
b) Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden.
c) Ondersteun het elektrisch gereedschap voor gebruik goed. Dit elektrisch gereedschap genereert een hoog toerental. Als het elektrisch
gereedschap tijdens het gebruik niet goed wordt ondersteund, kan dit een controleverlies of letsel tot gevolg hebben.
d) Houd het elektrisch gereedschap vast aan de geïsoleerde grepen, wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap of de bouten verborgen stroomkabels of het eigen snoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
4.2 Veiligheidsinstructies bij het gebruik van lange boren:
a) Werk in geen geval met een hoger toerental als het maximaal toelaatbare toerental van de boor. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben.
b) Begin het boorprocedure altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben.
c) Oefen geen overmatige druk en alleen in de lengte van de boor uit. Boren kunnen buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben.
4.3 Overige veiligheidsinstructies
Voordat er instellingen of onderhoudswerkzaamheden uitgevoerd worden, de stekker uit het stopcontact halen.
Voorkom dat de machine onbedoeld wordt gestart: Schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt.
Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden geen stroom-, water- of gasleidingen bevinden. Kleinere werkstukken dienen zo te worden beveiligd dat ze tijdens het boren niet door de boor kunnen worden meegenomen (bijv. door ze in een bankschroef te klemmen of door ze met schroefklemmen op de werktafel te spannen). Pak de draaiende onderdelen van de machine niet vast! Verwijder spanen en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine.
Metabo S-automatic veiligheidskoppeling. Als de veiligheidskoppeling in werking treedt, de machine onmiddellijk uitschakelen! Wanneer het gereedschap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.
De Metabo S-automatic veiligheidskoppeling mag niet als koppelbegrenzing gebruikt worden.
NEDERLANDSnl
Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch schroefdraad in staal)! De schroefkop kan afbreken of er kunnen hoge terugdraaimomenten bij de handgreep optreden.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- lood van gelode verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).
Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.
Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
5. Overzicht
Zie pagina 2.
1 Schakelknop voor trapkeuze
2 Extra greep
3 Tandkransboorhouder *
4 Snelspanboorhouder *
5 Boordiepteaanslag
6 Schuifschakelaar (boren/slagboren)
7 Stelwiel voor toerentalinstelling *
8 Draairichtingschakelaar
9 Handgreep (greepvlak)
10 Vergrendelknop voor continu-inschakeling
11 Drukschakelaar
* afhankelijk van de uitvoering
6. Inbedrijfstelling
Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje gegeven spanning overeenkomt met de spanning.
Schakel altijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van A voor de machine.
Om ervoor te zorgen, dat de boorhouder goed blijft zitten: Na de eerste keer boren (tsdraaiend) de borgschroef binnenin de houder (indien aanwezig / afhankelijk van el) met een schroevendraaier stevig vaster draaien. Let op linksschroefdraad! (hoofdstuk 7.9.)
6.1 Montage van de extra handgreep (2)
Om veiligheidsredenen altijd de meegeleverde extra handgreep gebruiken.
Klemring openen door de extra handgreep (2) naar links te draaien. De extra handgreep op de spanhals van de machine schuiven. De extra handgreep zo ver naar voren schuiven, dat hij gedraaid kan worden. In de gewenste hoek weer terugtrekken en stevig vastdraaien.
7. Gebruik
7.1 Instellen van de boordiepteaanslag
Extra handgreep (2) losdraaien. Stel de boordiepteaanslag (5) in op de gewenste boordiepte en draai de extra handgreep weer vast.
7.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen
Draairichtingschakelaar (8) alleen gebruiken wanneer de motor stilstaat.
Zie pagina 2:
R = Rechtsloop ingesteld
L = Linksloop ingesteld
De boorhouder moet krachtig op de booras geschroefd zijn en de borgschroef binnenin de houder (indien aanwezig / afhankelijk van el) met een schroevendraaier stevig gedraaid zijn.
(Let op linksschroefdraad!) Bij links draaien (b.v. bij het schroeven) zou deze anders losgedraaid kunnen worden.
7.3 Keuze van de trap
De gewenste trap kiezen door aan de schakelknop (1) te draaien.
Omschakelen alleen bij uitlopende machine (even in-/uitschakelen).
1 1e trap (laag toerental, hoog koppel) bijv. voor schroeven, boren
2 2e trap (hoog toerental) bijv. voor boren
7.4 Omschakelen boren/slagboren
De gewenste functie selecteren door de schakelschuiver (6) te verschuiven.
Boren
Slagboren
Bij het slagboren met een hoog toerental werken.
Slagboren en boren alleen bij rechtsloop.
7.5 Toerental kiezen
Stel met het stelwiel (7) het maximale toerental in. Aanbevolen toerentallen voor het boren, zie pag. 4.
7.6 In-/uitschakelen, toerental veranderen
Inschakelen, toerental: drukschakelaar (10) indrukken.
Het toerental kan met de drukschakelaar worden veranderd.
Om de machine uit te schakelen de drukschakelaar loslaten.
Continu-inschakeling: Bij ingedrukte
drukschakelaar (11) de vergrendelknop (10) indrukken en de drukschakelaar loslaten. Om de machine uit te schakelen de drukschakelaar (11) opnieuw indrukken en weer loslaten.
Bij continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt
getrokken. Daarom de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.
7.7 Gereedschapwissel snelspanboorhouder (4)
Zie afbeeldingen A, pag. 2.
Boorhouder openen:
Borgring vasthouden en met de andere hand de huls in de richting van pijl -1- draaien.
Het geratel dat eventueel hoorbaar is bij het openen van de boorhouder (afhankelijk van het gebruik), wordt verholpen door de huls in tegengestelde richting te draaien.
Bij een zeer vast gesloten boorhouder: De stekker uit het stopcontact halen. De boorhouder met een steeksleutel aan de boorhouderkop vasthouden en de huls met kracht in de richting van pijl -1- draaien.
Inzetgereedschap spannen:
- Inzetgereedschap -2- zo diep mogelijk inbrengen.
- Borgring vasthouden en met de andere hand de huls in de richting van pijl -3- draaien totdat er geen merkbare mechanische weerstand meer is.
- Let op! Het gereedschap is nu nog niet gespannen! Met kracht verder draaien (hierbij moet een "klik" hoorbaar zijn), tot verder draaien niet meer mogelijk is - pas dan is het gereedschap veilig gespannen.
Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen.
7.8 Gereedschapswissel tandkransboorhouder (3)
Zie afbeeldingen B, pag. 2.
Boorhouder openen: Tandkransboorhouder met boorhoudersleutel openen -1-.
Inzetgereedschap spannen: Inzetgereedschap -2-zo diep mogelijk inbrengen en met de boorhoudersleutel gelijkmatig in alle 3 boringen vastspannen -3-.
7.9 Boorhouder afschroeven (voor het schroeven zonder boorhouder of het gebruik met aanzetstukken)
Zie afbeeldingen A, B, pag. 3.
Aanwijzing voor Afb. A, B: Door een lichte klap met een rubberen hamer, zoals aangegeven, losmaken en afschroeven.
Aanwijzing: Bij een gemonteerde bit-spanbus (Best.nr. 6.31281) wordt de schroefmachine-bit in de binnenzeskant van de spindel gehouden.
8. Reiniging, onderhoud
Snelspanboorhouder reinigen:
Na langer gebruik de boorhouder met de opening loodrecht naar beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het wordt aanbevolen de klembekken en de klembekopeningen regelmatig met reinigingsspray te behandelen.
9. Toebehoren
Gebruik uitsluitend originele Metabo toebehoren.
Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van controle kan tot letsel leiden.
Compleet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.
10. Reparatie
Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman
worden uitgevoerd!
NEDERLANDSnl
Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Onderdeellijsten kunt u downloaden via www.metabo.com.
Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.
Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service
Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.
Toelichting bij de gegevens van pagina3. Wijzigingen en technische verbeteringen voorbehouden.
P_1 =nominaal opgenomen vermogen
P_2 =afgegeven vermogen
n_1^*=nullasttoerental
n_2^*= belast toerental
max = maximale boordiameter
s max = maximale slagfrequentie
b =spanwijdte boorhouder
G =boorspildraad
H = boorspil met binnenzeskant
m =gewicht
Meetgegevens volgens de norm EN 62841.
Machine van beveiligingsklasse II
\~ Wisselstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).
* Energierijke hoogfrequente storingen kunnen schommelingen in het toerental veroorzaken. Deze verdwijnen weer zodra de storingen afgenomen zijn.
Emissiewaarden
Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerke-
lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:
a_h, ID = trillingsemissiewaarde (slagboren in beton)
Karakteristiek A-gekwalificeerd geluidsniveau:
L_pA = geluidsdrukniveau
L_WA^i = geluidsvermogensniveau
K_pA, K_WA = onzekerheid
Draag gehoorbescherming!
