Tipo di prodotto	Trapano avvitatore senza fili
Marca	Metabo
Modello	BS 18 LTX BL Impuls
Tensione della batteria	18 V
Tipo di batteria	LiHD (Litio ad Alta Densità)
Motore	Brushless (senza spazzole)
Funzionalità speciale	Impulso (Impuls) per svitare viti bloccate
Mandrino	Mandrino automatico Metabo (13 mm)
Velocità a vuoto (1a/2a velocità)	0-500 / 0-1800 giri/min
Coppia max (avvitamento duro/morbido)	70 / 30 Nm
Capacità di foratura max (legno/acciaio)	50 mm / 13 mm
Peso (senza batteria)	1,1 kg
Dimensioni (L x l x h)	186 x 66 x 220 mm
Livello sonoro (LpA)	88 dB(A)
Vibrazioni (foratura metallo)	2,5 m/s²
Alimentazione	Senza fili (batteria 18 V)
Funzioni principali	Foratura, avvitatura, percussione (opzione), funzione Impulso
Manutenzione e pulizia	Pulire con un panno asciutto; controllare regolarmente le spazzole (se presenti); conservare in un luogo asciutto
Sicurezza	Freno motore, blocco mandrino, variatore elettronico, protezione contro i sovraccarichi
Pezzi di ricambio e riparabilità	Batterie, caricabatterie, mandrino, interruttore, spazzole (secondo versione) – disponibili tramite servizio Metabo
Informazioni generali	Garanzia del produttore 3 anni; compatibilità con batterie Metabo 18 V

Domande frequenti - BS 18 LTX BL Impuls METABO

Come attivare la funzione Impulso sulla Metabo BS 18 LTX BL Impuls?

Premere il pulsante Impulso (solitamente situato sul lato del corpo del trapano) per attivare la modalità a impulsi. Ciò consente di svitare viti bloccate o forare in materiali duri a scatti.

Quale batteria utilizzare con la BS 18 LTX BL Impuls?

Utilizzare esclusivamente batterie LiHD Metabo 18 V (ad esempio 2,0 Ah, 4,0 Ah, 5,2 Ah). Non utilizzare batterie di altre marche.

Come cambiare il mandrino del trapano?

Svitare la vite del mandrino (per mandrino filettato) o utilizzare una chiave a brugola per allentare il mandrino. Consultare il manuale per la procedura esatta.

Il trapano non si ferma istantaneamente dopo aver rilasciato il grilletto, è normale?

Sì, il freno motore può avere un leggero ritardo. Se l'arresto è troppo lento, verificare che il freno non sia ostruito. Un arresto immediato è normale.

Si possono utilizzare punte a percussione con questo modello?

No, la BS 18 LTX BL Impuls è un trapano avvitatore senza percussione. Per forare in muratura, utilizzare un modello con percussione o uno strumento adatto.

Come mantenere la batteria LiHD?

Conservare la batteria a temperatura ambiente (15-25°C). Ricaricarla prima che sia completamente scarica. Pulire i contatti con un panno asciutto.

Il trapano vibra in modo anomalo, cosa fare?

Verificare che la punta o l'inserto sia ben serrato e adatto. Se le vibrazioni persistono, il mandrino potrebbe essere sbilanciato o l'utensile danneggiato – contattare il servizio assistenza Metabo.

Qual è la garanzia della Metabo BS 18 LTX BL Impuls?

Metabo offre una garanzia del produttore di 3 anni sui difetti di fabbricazione. Registra il tuo utensile sul sito Metabo per attivare la garanzia.

Posso utilizzare il trapano in modalità avvitatore senza fili in continuo?

Sì, è progettata per uso intensivo. Tuttavia, rispettare i tempi di pausa per evitare il surriscaldamento. Utilizzare il variatore per adattare la velocità.

Come pulire il trapano dopo l'uso?

Utilizzare un panno leggermente umido per pulire l'esterno. Non spruzzare acqua direttamente. Pulire le fessure di ventilazione con una spazzola morbida.

MANUALE UTENTE BS 18 LTX BL Impuls METABO

it Istruzioni per l'uso originali 24

es Manual original 29

pt Manual original 34

sv Bruksanvisning i original 38

Istruzioni per l'uso originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che i presenti trapani avvitatori a batteria e trapani a percussione, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica per *4) - → Fig. M.

2. Utilizzo conforme

I trapani e i trapani a percussione sono adatti per praticare fori senza percussione in metallo, legno, plastica e materiali simili, nonché per avvitamenti e filettature.

I trapani a percussione sono anche adatti per la foratura a percussione in muratura, laterizio e pietra.

Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'utilizzatore.

È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.

AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

Indossare le protezioni acustiche durante l'utilizzo di trapani a percussione (utensili con denominazione SB...). Il rumore può provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita insieme all'utensile (a seconda della dotazione). La perdita di controllo dell'utensile può provocare lesioni.

Tenere l'utensile dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provocare così una scossa elettrica.

Avvertenze di sicurezza per l'impiego di punte lunghe:

a) Evitare assolutamente di lavorare con un numero di giri superiore al numero di giri massimo consentito per la punta. Con numeri di giri più elevati, la punta può facilmente piegarsi se ruota liberamente senza contatto con il pezzo e può provocare lesioni.
b) Iniziare la foratura sempre con un basso numero di giri e con la punta a contatto con il pezzo. Con numeri di giri più elevati, la punta può facilmente piegarsi se ruota liberamente senza contatto con il pezzo e può provocare lesioni. c) Non esercitare una pressione eccessiva e solo in senso longitudinale rispetto alla punta. Le punte possono piegarsi e quindi rompersi, oppure provocare la perdita di controllo e lesioni.

Proteggere le batterie dall'umidità.

Non utilizzare batterie difettose o deformate.

Non aprire le batterie.

Non toccare o mettere in cortocircuito i contatti delle batterie.

Da batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile.

Qualora si verifichi una perdita di liquido dalla batteria ed esso entri a contatto con la pelle, risciacquare immediatamente con

abbondante acqua. Se il liquido della batteria dovesse entrare a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediata-mente alle cure di un medico.

In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili.

Prima di eseguire qualsiasi intervento di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.

Prima di inserire le batterie, assicurarsi che l'uten- sile sia spento.

LED (15): non osservare direttamente con strumenti ottici la luce emanata dai LED.

ATTENZIONE: non fissare la luce accesa!

Riduzione della formazione di polvere:

AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta ta, il taglio, la levigatura, la foratura e altri lavori

contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:

• piombo in vernici contenenti piombo,
• polvere minerale proveniente da mattoni, cemento e altri materiali edili,
• arsenico e cromo provenienti da legno trattato chimicamente.

Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.

Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto.

Ridurre la formazione di polvere procedendo come segue:

• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

Trasporto del pacco di batterie ricaricabili agli ioni di litio:

La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione del pacco di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.

Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

5. Figure

Le figure sono riportate all'inizio delle Istruzioni per l'uso.

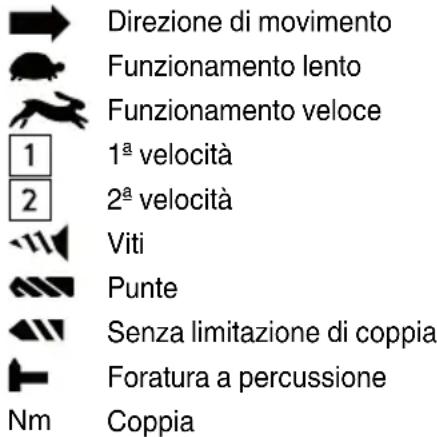

Spiegazione dei simboli:

6. Panoramica generale

→ Fig. A

1 Mandrino autoserrante
2 Impugnatura supplementare
3 Interruttore a cursore (foratura, foratura a percussione) *
4 Interruttore a cursore (1 ^a /2 ^a velocità)
5 Tasto (commutazione fra "Coppia di serraggio max." e la funzione impostata sulla rotellina di regolazione (14)) *
6 Interruttore del senso di rotazione (imposta- zione del senso di rotazione, sicurezza per il trasporto) - su entrambi i lati dell'utensile

7 Porta-bit

8 Gancio da cintura *

9 Impugnatura

10 Tasto di sbloccaggio della batteria

11 Tasto dell'indicatore di capacità

12 Indicatore di capacità e segnalazione livello di carica

13 Batteria

14 Rotellina di regolazione (funzionamento ad impulsi, limitazione coppia di serraggio, ev. "Coppia di serraggio max.") *

15 LED

16 Pulsante interruttore

*a seconda della dotazione

7. Utilizzo

7.1 Batteria, indicatore di capacità e segnalazione livello di carica → Fig. B

Prima dell'utilizzo, ricaricare la batteria.

Ricaricare la batteria in caso di calo di potenza.

Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo.

ITALIANOit

7.2 Estrazione ed inserimento della batteria

7.3 Regolazione del senso di rotazione e

della sicurezza per il trasporto (blocco accensione) → Fig. D

7.4 Selezione del rapporto ingranaggi

Azionare l'interruttore a cursore (4) esclusivamente a motore fermo.

7.5 Impostazione di foratura e foratura a per-

Azionare il interruttore a cursore (3).

7.6 Impostazione della limitazione della cop-

pia, coppia di serraggio massima e fun- zionamento ad impulsi

Non lavorare per lunghi periodi di tempo con il funzionamento ad impulsi inserito (il motore si

surriscaldare).

Utensili con denominazione ...18 LTX BL Quick...:

Ruotare la rotellina di regolazione (14) per attivare il funzionamento ad impulsi (il tasto (5) lampeggia) o la limitazione coppia di serraggio (il tasto (5)

Per la coppia di serraggio massima (posizione di foratura), premere il tasto (5) (il tasto (5) è spento).

Per riattivare le impostazioni della rotellina di regolazione: premere nuovamente il tasto (5), oppure ruotare la rotellina.

Utensili con denominazione ...18 LTX Impuls/

Quick, ...18 LTX BL Impuls: → Fig. G

Impostare sulla rotellina di regolazione (14) la modalità desiderata:

1...10 = Limitazione coppia di serraggio

Punta = Coppia di serraggio massima

Impulsi = Funzionamento ad impulsi

7.7 Accensione e spegnimento, regolazione

Accensione, numero di giri: premere il pulsante interruttore (16). Il numero di giri può essere modificato premendo il pulsante interruttore.

Spegnimento: rilasciare il pulsante interruttore

(16). Avvertenza: il rumore udibile allo spegnimento dell'utensile è dovuto al tipo di costruzione (arresto rapido) e non influisce in alcun modo sul funzionamento e la durata dell'utensile stesso.

7.8 Mandrino autoserrante

Eventualmente, in caso di codolo dell'utensile morbido, serrare nuovamente dopo un breve

periodo di foratura.

Avvertenze per utensili con denominazione SB...:

1. Una volta aperto il mandrino, il rumore che even-

tualmente si può sentire (provocato dal funzio-

namento) verrà annullato ruotando la boccola in senso contrario.

1. Per fissare l'utensile ad innesto:

ruotare la boccola in direzione "GRIP, ZU", finché non viene superata la percettibile resistenza meccanica.

Attenzione! A questo punto l'utensile non è ancora fissato. Continuare a ruotare con forza la bussola (dovrà fare uno scatto), sino a quando non sia più possibile alcuna rotazione: solo a questo punto l'utensile sarà bloccato in modo sicuro.

Pulizia: Di tanto in tanto tenere l'utensile con il

mandrino autoserrante perpendicolarmente, rivolto verso il basso, e ruotare completamente la boccola in direzione "GRIP, ZU", quindi in direzione "AUF, RELEASE". La polvere accumulatesi all'interno cade dal mandrino autoserrante.

7.9 Svitamento del mandrino

Per avvitare, procedere in ordine inverso.

7.10 Mandrino con sistema a cambio rapido

Rimozione: spingere l'anello di bloccaggio in

avanti (a) ed estrarre il mandrino tirando in avanti (b).

Applicazione: spingere l'anello di bloccaggio in avanti e spingere il mandrino portapunta sull'albe-

rino fino a battuta.

7.11 Applicazione del gancio da cintura (a

seconda della dotazione) / del porta-bit (a seconda della dotazione) → Fig. K

Gancio da cintura (8), applicare a sinistra, come rappresentato in figura.

Porta-bit (7), applicare a destra, come rappresentato in figura.

8. Eliminazione dei guasti

8.1 Sistema di monitoraggio multifunzionale dell'utensile

Se l'utensile si spegne automaticamente, significa che l'elettronica ha attivato la modalità Protezione automatica. Viene emesso un segnale di avviso (segnale continuo). Esso si disattiva dopo 30 secondi, oppure in seguito al rilascio del pulsante interruttore (16).

Nonostante questa funzione di sicurezza, con determinate applicazioni può verificarsi un sovraccarico e conseguentemente un danneggia- mento della macchina.

Cause e soluzioni:

1. Batteria quasi scarica → Fig. A, B (l'elettronica protegge la batteria da eventuali danni dovuti a scaricamento completo).

Se lampeggia un LED (12), significa che la

batteria è quasi scarica. Eventualmente

premere il tasto (11) e controllare lo stato di

carica sul LED (12). Se la batteria è quasi

scarica dovrà essere ricaricata nuovamente.

1. Un sovraccarico prolungato dell'utensile ne provocherà lo spegnimento per sovratemperatura.

Lasciare raffreddare l'utensile o la batteria.

Avvertenza: se la batteria risulta molto calda al fatto, è possibile farla raffreddare più rapidamente inserendola in un caricabatteria “AIR COOLED”.

Avvertenza: l'utensile si raffredda più velocemente, se lo si fa girare a vuoto.

1. Frizione di sicurezza Metabo: l'utensile è stato DISATTIVATO automaticamente. In caso di eccessiva velocità di aumento della corrente (come ad esempio in caso di blocco improvviso o di contraccolpo), l'utensile si spegne. Spegnere l'utensile con il pulsante interruttore (16). Rimettere quindi in funzione l'utensile e continuare a lavorare normalmente. Evitare ulteriori bloccaggi.

Spegnere l'utensile con il pulsante interruttore (16). Quindi riprendere normalmente il lavoro. Evitare ulteriori bloccaggi.

8.2 Avvertenze

Il LED (15) si spegnerà automaticamente dopo un certo periodo di tempo.

Per attivare le funzioni elettroniche: premere il pulsante interruttore (16).

9. Accessori

Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

Applicare gli accessori in modo sicuro. Se l'utensile viene azionato all'interno di un supporto: fissare saldamente l'utensile. La perdita di controllo dell'utensile può provocare lesioni.

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo principale.

10. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da vicisti specializzati.

In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

11. Tutela dell'ambiente

Non gettare le batterie in acqua.

Tutelare l'ambiente: non gettare elettroutensili, né batterie nei rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.

Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad es. isolandoli con nastro adesivo).

12. Dati tecnici

→ Fig. L. Con riserva di modifiche ai fini del miglioramento tecnologico.

U = Tensione della batteria

n_0 = Numero di giri a vuoto

Coppia di serraggio per l'avvitatura:

M_1 = Avvitatura in materiale tenero (legno)

M_2 = Coppia impulsi

M_3^- = Avvitatura in materiale duro (metallo)

M_4 = Coppia di serraggio regolabile

Diametro massimo della punta da trapano:

D_1 max = nell'acciaio

D_2 max = nel legno tenero

D_3 max = nel calcestruzzo

s = Numero di colpi max.

m = Peso (con la batteria più piccola)

G = Filettatura dell'alberino

D_max = Apertura mandrino

Valori rilevati secondo EN 62841.

Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C.

--- Corrente continua

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

Valori di emissione Tali valori consentone

Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.

Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 62841:

a_h, ID = Valore di emissione di vibrazione (foratura a percussione nel calcestruzzo)

a_h,D = Valore di emissione di vibrazione (foratura nel metallo)

a_h, S = Valore di emissione di vibrazione (avvitatura senza percussione)

K_n, = Grado d'incertezza (vibrazioni)

Livello sonoro classe A tipico:

L_pA = livello di pressione acustica

L_WA = livello di potenza sonora

K_pA , K_WA= Grado d'incertezza (livello sonoro)

ITALIANOit

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare protezioni acustiche.

Manual original

G = rosca del husillo

D_máx. = anchura del portabrocas

= Corriente continua
