Rodzaj produktu	Wiertarko-wkrętarka akumulatorowa
Marka	Metabo
Model	PowerMaxx BS 12 BL Q Pro
Napięcie znamionowe	12 V
Typ silnika	Bezszczotkowy (Brushless)
Pojemność uchwytu	10 mm
Prędkość biegu jałowego (1. bieg)	0 - 400 obr/min
Prędkość biegu jałowego (2. bieg)	0 - 1500 obr/min
Maks. moment obrotowy	40 Nm
Waga (z akumulatorem)	1,2 kg
Wymiary (dł. x szer. x wys.)	180 x 65 x 200 mm
System akumulatorów	CAS (Cordless Alliance System) 12 V
Kompatybilny typ akumulatora	Li-Ion 12 V
Oświetlenie	Wbudowana dioda LED
Główne funkcje	Wiercenie, wkręcanie
Bezpieczeństwo	Hamulec silnika, zabezpieczenie przed przeciążeniem
Konserwacja i czyszczenie	Czyścić suchą szmatką
Części zamienne i naprawialność	Części zamienne dostępne u Metabo
Informacje ogólne	Zgodne przeznaczenie: wiercenie i wkręcanie w drewnie, metalu i tworzywach sztucznych

Często zadawane pytania - PowerMaxx BS 12 BL Q Pro METABO

Jakie ładowarki są kompatybilne z moim akumulatorem Metabo?

Instrukcja wskazuje, że kompatybilne ładowarki obejmują modele ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus i SC 30. Sprawdź napięcie i pojemność swojego akumulatora.

Jak prawidłowo ładować akumulator Li-Ion?

Włóż akumulator do oporu w przesuwną prowadnicę. Wskaźnik kontrolny miga podczas ładowania. Na koniec wskaźnik świeci się stale, sygnalizując pełne naładowanie.

Co oznacza miganie wskaźnika kontrolnego?

Wskaźnik kontrolny miga podczas ładowania. Jeśli wskaźnik ostrzegawczy miga, oznacza to uszkodzony akumulator lub nieprawidłowe włożenie.

Wskaźnik ostrzegawczy świeci się stale, co robić?

Oznacza to, że akumulator nie jest ładowany z powodu zbyt wysokiej lub zbyt niskiej temperatury. Jeśli akumulator znajduje się w przedziale 0°C do 50°C, ładowanie rozpocznie się automatycznie.

Czy mogę pozostawić akumulator w ładowarce po naładowaniu?

Tak, ładowarka automatycznie przechodzi w tryb podtrzymania. Akumulator pozostaje w każdej chwili gotowy do użycia bez ryzyka przeładowania.

Jakie są ważne środki ostrożności?

Nigdy nie ładuj baterii jednorazowych. Nie używaj uszkodzonych akumulatorów. Chroń ładowarkę przed wilgocią. Trzymaj dzieci z dala. Odłącz w przypadku dymu.

Jak czyścić ładowarkę?

Odłącz ładowarkę przed czyszczeniem. Użyj suchej szmatki do czyszczenia zewnętrznej części. Nie wkładaj przedmiotów w szczeliny wentylacyjne.

Gdzie mogę oddać do naprawy moją ładowarkę Metabo?

Naprawy powinny być wykonywane przez specjalistę. Skontaktuj się z przedstawicielem Metabo. Adresy są dostępne na www.metabo.com.

Jakiego typu akumulatora nie wolno ładować?

Nigdy nie próbuj ładować baterii jednorazowych (ryzyko wybuchu). Akumulatory NiCd mogą być ładowane tylko przez ładowarki ASC 55/ASC 55 SE dla modelu 12 V/1,7 Ah.

Co robić w przypadku wycieku kwasu z akumulatora?

W przypadku kontaktu ze skórą, spłukać obficie wodą. W przypadku dostania się do oczu, przemyć czystą wodą i natychmiast skonsultować się z lekarzem.

INSTRUKCJA OBSŁUGI PowerMaxx BS 12 BL Q Pro METABO

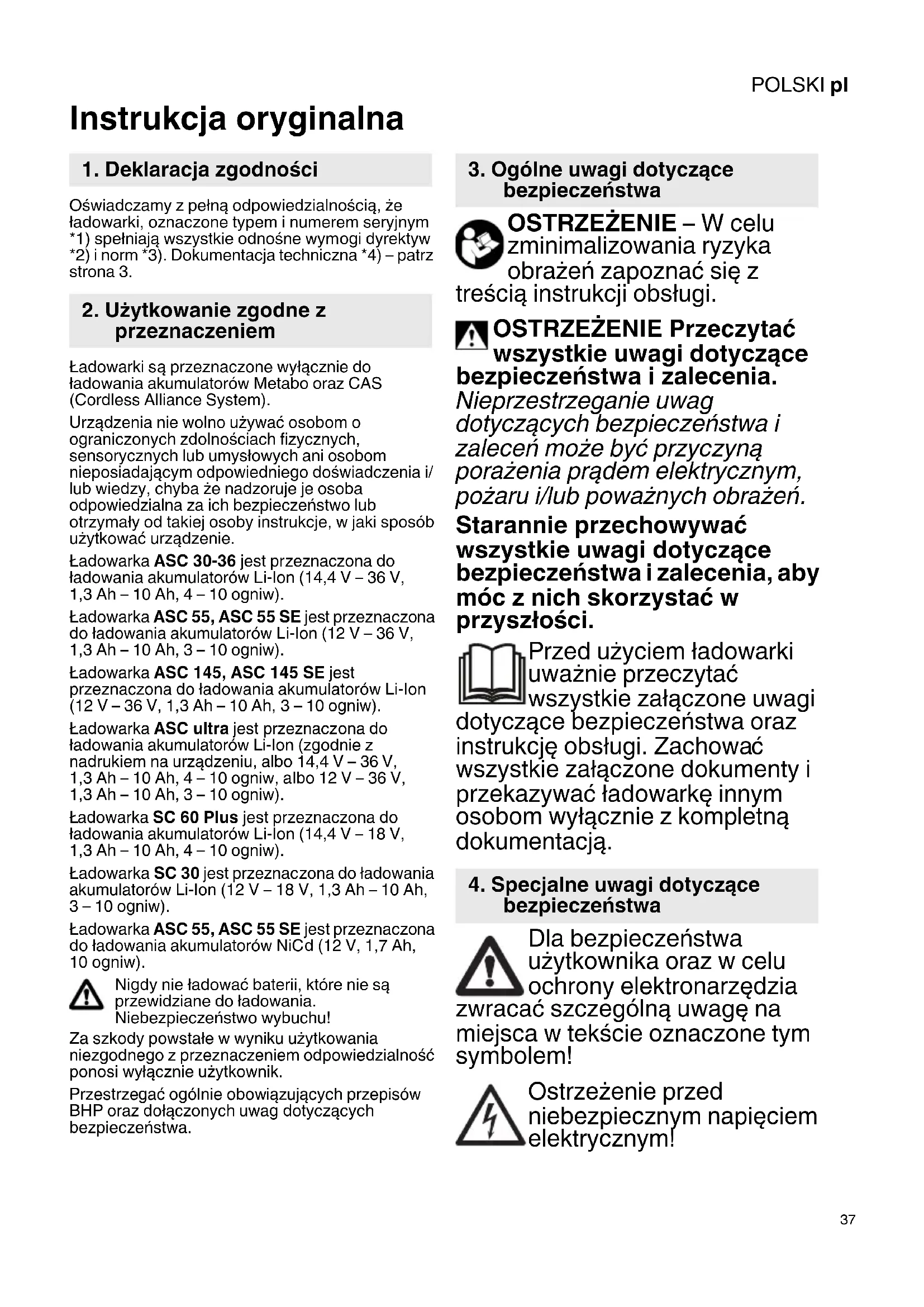

pl Instrukcja oryginalna 37

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ładowarki są przeznaczone wyłącznie do ładowania akumulatorów Metabo oraz CAS (Cordless Alliance System).

Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.

Ładowarka ASC 30-36 jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 145, ASC 145 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC ultra jest przeznaczona do ładowania akumulatorów Li-Ion (zgodnie z nadrukiem na urządzeniu, albo 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw, albo 12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka SC 60 Plus jest przeznaczona do ładowania akumulatorów Li-ion (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z cią instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące zpieczeństwa i zalecenia.

Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem ładowarki
uważnie przeczytać
wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególnie uwagę na miejsca w tekście oznaczone tym symbolem!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

POLSKIpl

Z uszkodzonych akumulatorów Li-lon może wyciec lekko kwasowa ciecz palna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować!

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

Chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na używanie urządzenia.

Dopilnować, aby dzieci nie bawiły się urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!

Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!

Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!

Nie używać uszkodzonych akumulatorów!

W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.

5. Elementy urządzenia

Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.

1 Akumulator (nie objęty zakresem dostawy)

2 G n i a z d o
3 W s k a żnik pracy
4 W s k a žnik ostrzegawczy

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.

Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

6.1 Autotest

Włożyć wtyczkę do gniazda sieciowego.

Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7. Użytkowanie

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2).

Wskaźnik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

Wskaźnik pracy (3) świeci się stale.

8. Usterka

\~ prąd przemienny

8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas

Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.

9. Naprawy

Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!

W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

10. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Dane techniczne

Patrz strona 3.

U	=	zakresy napięć akumulatora
C	=	pojemność akumulatora
Ic	=	prąd ładowania _1)
t	=	czas ładowania

^1) W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Urządzenie w klasie ochronności II
