PowerMaxx BS 12 BL Q Pro - Gręžtuvas METABO - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis gręžtuvas-suktuvas
Prekės ženklas	Metabo
Modelis	PowerMaxx BS 12 BL Q Pro
Nominali įtampa	12 V
Variklio tipas	Bešepetinis
Griebtuvo talpa	10 mm
Tuščiosios eigos greitis (1 greitis)	0 - 400 aps/min
Tuščiosios eigos greitis (2 greitis)	0 - 1500 aps/min
Maksimalus sukimo momentas	40 Nm
Svoris (su baterija)	1,2 kg
Matmenys (L x l x H)	180 x 65 x 200 mm
Baterijos sistema	CAS (Cordless Alliance System) 12 V
Suderinamas baterijos tipas	Li-Ion 12 V
Apšvietimas	Integruotas LED
Pagrindinės funkcijos	Gręžimas, sukimas
Saugumas	Variklio stabdys, apsauga nuo perkrovos
Priežiūra ir valymas	Valyti sausa šluoste
Atsarginės dalys ir remonto galimybė	Atsarginės dalys prieinamos iš Metabo
Bendra informacija	Tinkamas naudojimas: gręžimas ir sukimas medyje, metale ir plastike

Dažnai užduodami klausimai - PowerMaxx BS 12 BL Q Pro METABO

Kokie įkrovikliai suderinami su mano Metabo baterija?

Instrukcijoje nurodoma, kad suderinami įkrovikliai apima modelius ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus ir SC 30. Patikrinkite savo baterijos įtampą ir talpą.

Kaip tinkamai įkrauti Li-Ion bateriją?

Įstatykite bateriją iki galo į stumdomą lizdą, kol ji užsifiksuos. Kontrolinis indikatorius mirksi įkrovimo metu. Pabaigoje indikatorius lieka nuolat šviečiantis, nurodydamas pilną įkrovimą.

Ką reiškia kontrolinio indikatoriaus mirksėjimas?

Kontrolinis indikatorius mirksi įkrovimo metu. Jei įspėjamasis indikatorius mirksi, tai rodo, kad baterija yra sugedusi arba netinkamai įstatyta.

Įspėjamasis indikatorius dega nuolat, ką daryti?

Tai rodo, kad baterija neįkraunama dėl per aukštos arba per žemos temperatūros. Jei baterija yra tarp 0°C ir 50°C, įkrovimas prasidės automatiškai.

Ar galiu palikti bateriją įkroviklyje po įkrovimo?

Taip, įkroviklis automatiškai persijungia į priežiūros režimą. Baterija lieka veikianti bet kuriuo metu be perkrovos pavojaus.

Kokios yra svarbios saugumo priemonės?

Niekada neįkraukite neįkraunamų baterijų. Nenaudokite sugedusių baterijų. Saugokite įkroviklį nuo drėgmės. Laikykite vaikus atokiai. Atjunkite, jei atsiranda dūmų.

Kaip išvalyti įkroviklį?

Prieš valydami atjunkite įkroviklį. Naudokite sausą šluostę išorės valymui. Neįkiškite daiktų į ventiliacijos angas.

Kur galiu atlikti savo Metabo įkroviklio remontą?

Remontą turi atlikti specialistas. Susisiekite su savo Metabo atstovu. Adresai pateikiami www.metabo.com.

Kokio tipo baterijos negalima įkrauti?

Niekada nebandykite įkrauti neįkraunamų baterijų (sprogimo pavojus). NiCd baterijas galima įkrauti tik su ASC 55/ASC 55 SE įkrovikliais, skirtais 12 V/1,7 Ah modeliui.

Ką daryti, jei iš baterijos išteka rūgštis?

Patekus ant odos, gausiai nuplaukite vandeniu. Patekus į akis, plaukite švariu vandeniu ir nedelsiant kreipkitės į gydytoją.

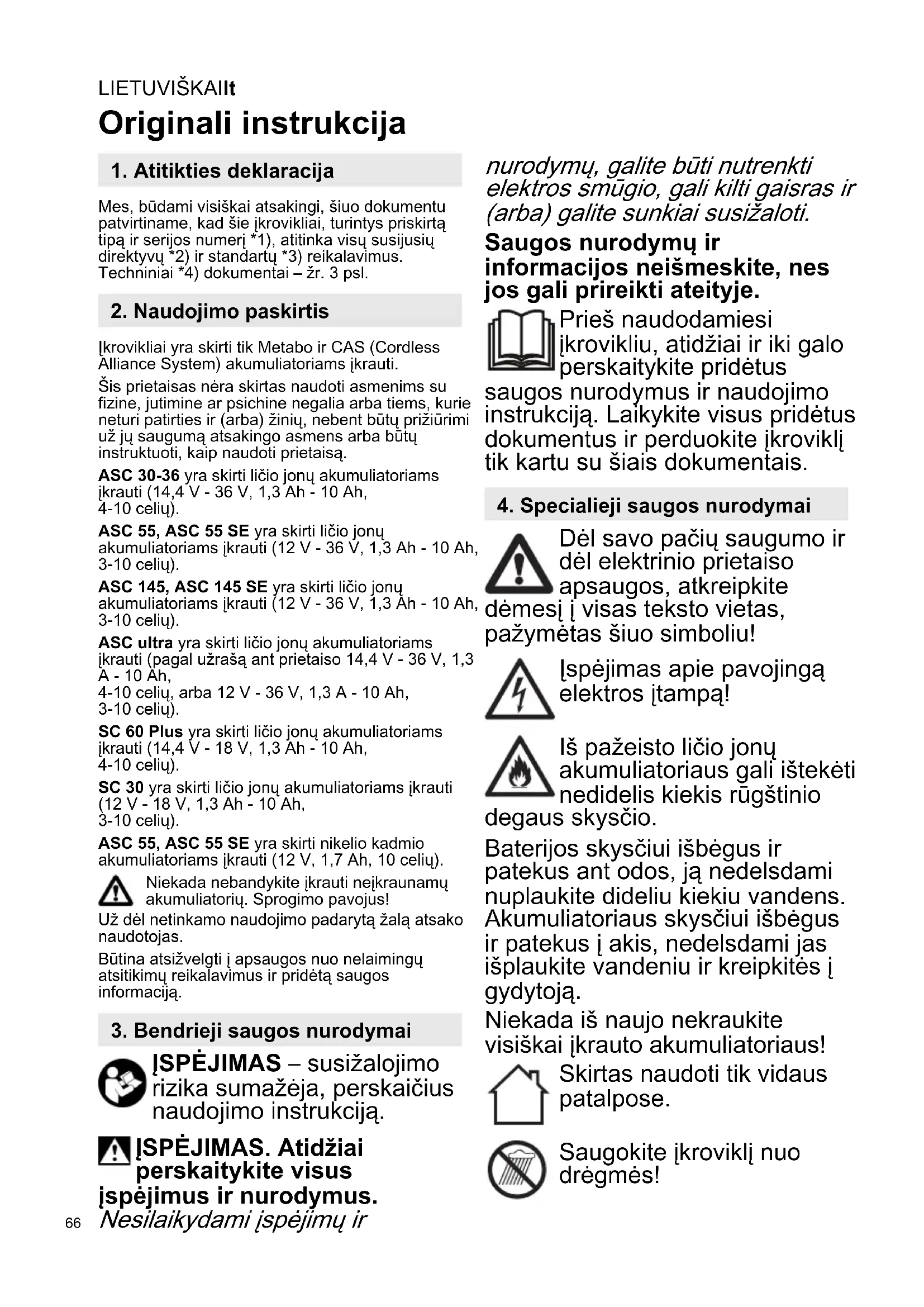

NAUDOJIMO INSTRUKCIJA PowerMaxx BS 12 BL Q Pro METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

|krovikliai yra skirti tik Metabo ir CAS (Cordless Alliance System) akumuliatoriams |krauti.

Šis prietaisas néra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 30-36 yra skirti ličio jonų akumuliatoriams įkrauti (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celių).

ASC 55, ASC 55 SE yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 145, ASC 145 SE yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC ultra yra skirti ličio jonų akumuliatoriams ikrauti (pagal užrašą ant prietaiso 14,4 V - 36 V, 1,3 A - 10 Ah, 4-10 celių, arba 12 V - 36 V, 1,3 A - 10 Ah, 3-10 celių).

SC 60 Plus yra skirti ličio jonų akumuliatoriams įkrauti (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celių).

SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55, ASC 55 SE yra skirti nikelio kadmio akumuliatoriams jkrauti (12 V, 1,7 Ah, 10 celių).

Niekada nebandykite jkrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

JSPĖJIMAS. Atidžiai perskaitykite visus įspėjimus ir nurodymus.

Nesilaikydami įspėjimų ir

nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus

saugos nurodymus ir naudojimo instrukciją. Laikykite visus pridėtus dokumentus ir perduokite jkroviklj tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visaš teksto vietas, pažymėtas šiuo simboliu!

lspėjimas apie pavojingą elektros įtampa!

Iš pažeisto ličio jonų akumuliatoriaus gali ištekėti nedidelis kiekis rūgštínio degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai jkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite įkroviklį taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių.

5. Apžvalga

Žr. 2 psl. Paveikslėliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)
2 |krovimo lizdas
3 Maitinimo indikatorius
4 lspėjamasis indikatorius

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srovė yra maks. 30 mA.

Prieš jungdami įkroviklj, įsitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite įjkrovimo lizdą (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskite mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus ikrovimą, ikroviklis automatiškai persijungia i palaikomojo ikrovimo režimą.

Akumuliatorius gali likti jkroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

8. Sutrikimai

8.1 lspėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, įkrovimas prasideda automatiškai.

8.2 lspėjamasis indikatorius (4) mirksi

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas į ikrovimo lizdą (2). Žr. 7.1 skyrių.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros

ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U	=	akumuliatoriaus įtampos diapazonas
C	=	akumuliatoriaus ītalpa
IC	=	įkrovimo srovė
t	=	įkrovimo laikas

1) Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II \~ kintamoji srovė
