INSTRUKCJA OBSŁUGI NSG uClean ADL1420 Starmix

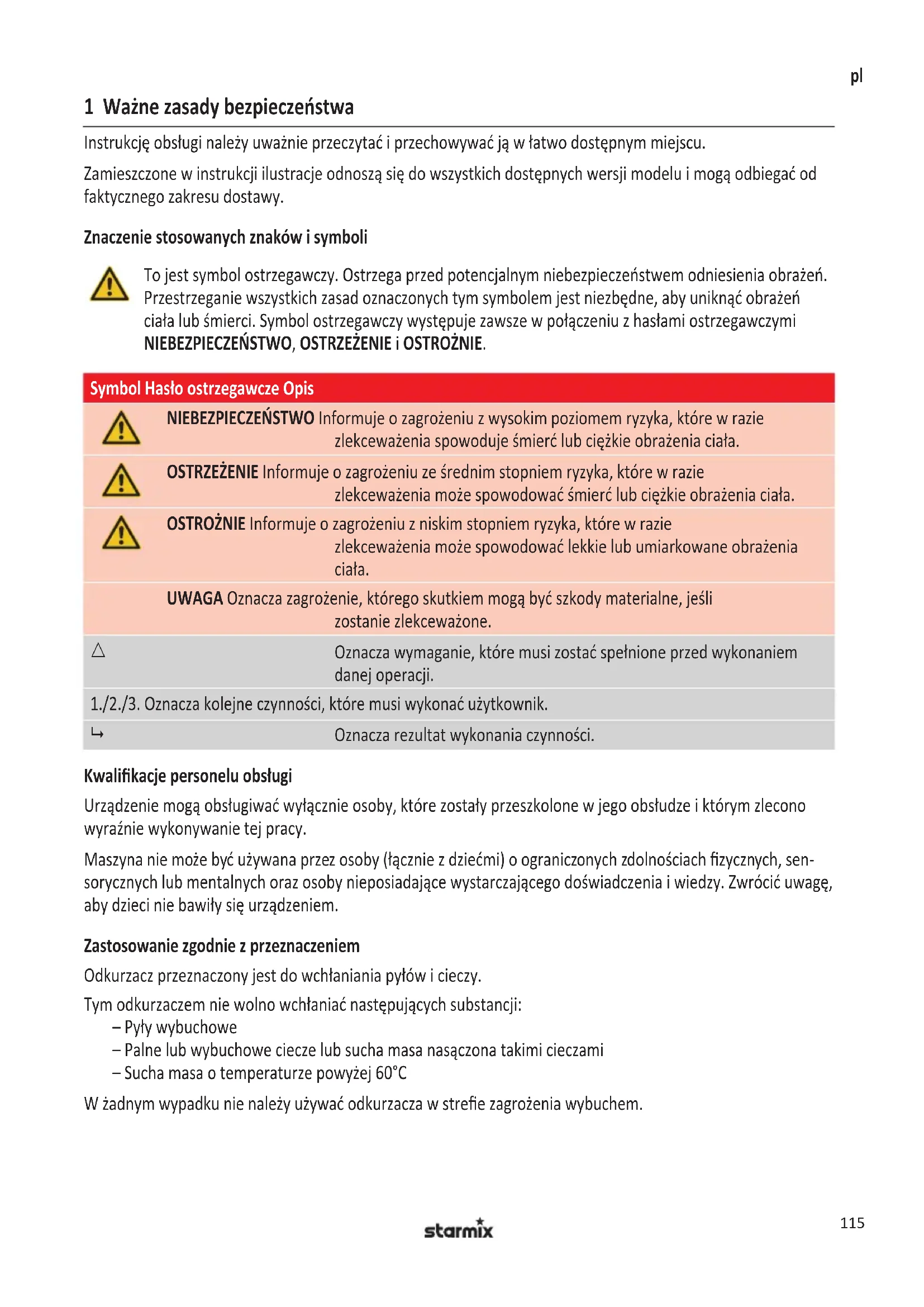

1 Ważne zasady bezpieczeństwa Instrukcję obsługi należy uważnie przeczytać i przechowywać ją w łatwo dostępnym miejscu. Zamieszczone w instrukcji ilustracje odnoszą się do wszystkich dostępnych wersji modelu i mogą odbiegać od faktycznego zakresu dostawy. Znaczenie stosowanych znaków i symboli To jest symbol ostrzegawczy. Ostrzega przed potencjalnym niebezpieczeństwem odniesienia obrażeń. Przestrzeganie wszystkich zasad oznaczonych tym symbolem jest niezbędne, aby uniknąć obrażeń ciała lub śmierci. Symbol ostrzegawczy występuje zawsze w połączeniu z hasłami ostrzegawczymi NIEBEZPIECZEŃSTWO, OSTRZEŻENIE i OSTROŻNIE. Symbol Hasło ostrzegawcze Opis NIEBEZPIECZEŃSTWO Informuje o zagrożeniu z wysokim poziomem ryzyka, które w razie zlekceważenia spowoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE Informuje o zagrożeniu ze średnim stopniem ryzyka, które w razie zlekceważenia może spowodować śmierć lub ciężkie obrażenia ciała. OSTROŻNIE Informuje o zagrożeniu z niskim stopniem ryzyka, które w razie zlekceważenia może spowodować lekkie lub umiarkowane obrażenia ciała. UWAGA Oznacza zagrożenie, którego skutkiem mogą być szkody materialne, jeśli zostanie zlekceważone.

Oznacza wymaganie, które musi zostać spełnione przed wykonaniem danej operacji. 1./2./3. Oznacza kolejne czynności, które musi wykonać użytkownik.

Oznacza rezultat wykonania czynności. Kwalikacje personelu obsługi Urządzenie mogą obsługiwać wyłącznie osoby, które zostały przeszkolone w jego obsłudze i którym zlecono wyraźnie wykonywanie tej pracy. Maszyna nie może być używana przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach zycznych, sen- sorycznych lub mentalnych oraz osoby nieposiadające wystarczającego doświadczenia i wiedzy. Zwrócić uwagę, aby dzieci nie bawiły się urządzeniem. Zastosowanie zgodnie z przeznaczeniem Odkurzacz przeznaczony jest do wchłaniania pyłów i cieczy. Tym odkurzaczem nie wolno wchłaniać następujących substancji: – Pyły wybuchowe – Palne lub wybuchowe ciecze lub sucha masa nasączona takimi cieczami – Sucha masa o temperaturze powyżej 60°C W żadnym wypadku nie należy używać odkurzacza w stree zagrożenia wybuchem. 790749_112015_V03_GA_NSG.indb 115 28.01.2016 09:41:34116

Odkurzacze klasy L zdatne są do wchłaniania/odsysania suchych, niepalnych, szkodliwych dla zdrowia pyłów o wartości granicznej na stanowisku pracy >1 mg/m³. Odkurzacze bez oznakowania klasy L zdatne są tylko do wchłaniania/odsysania pyłów niestanowiących żadnego zagrożenia. Odkurzacz może być używany wyłącznie pod nadzorem. Nie stawać i nie siadać na odkurzaczu. Maszyna przeznaczona jest do użytku przemysłowego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i placówkach do wynajęcia. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek użytkowania sprzecznego z przeznacze- niem, nieumiejętnej obsługi lub nieprawidłowo wykonanej naprawy. Unikanie zagrożeń elektrycznych Napięcie podane na tabliczce znamionowej musi pokrywać się z napięciem sieci. Odkurzacz musi być podłączo- ny do wystarczająco uziemionego gniazda. Przewodu sieciowego nie wolno przeciągać po ostrych krawędziach, zginać ani zgniatać. Uszkodzony przewód sieciowy może być wymieniony wyłącznie na przewód sieciowy w wersji podanej w rozdziale Dane techniczne. Uruchamianie odkurzacza i jego akcesoriów zabronione jest w następujących przypadkach: – Niesprawny lub popękany przewód sieciowy lub przedłużacz. – Widoczne uszkodzenia na odkurzaczu, np. popękana obudowa. – Podejrzenie niewidocznej usterki, np. wskutek upadku. W następujących przypadkach konieczne jest wyłączenie odkurzacza i wyjęcie wtyczki z gniazda: – Wyciek piany lub cieczy – Dłuższa przerwa w pracy lub jej zakończenie – Przed przeglądem lub przezbrojeniem Odłączając, ciągnąć zawsze za wtyczkę, a nie za sam przewód sieciowy. Nigdy nie dotykać wtyczki mokrymi rękami. Nie otwierać odkurzacza na zewnątrz podczas deszczu lub burzy. Wnętrze odkurzacza musi zawsze być suche. Stosować tylko szczotki otrzymane wraz z odkurzaczem lub podane w instrukcji obsługi. Stosowanie innych szczotek może szkodzić bezpieczeństwu. Uważać, aby nie dotknąć szczotką elektryczną przewodu sieciowego. Zapobieganie zagrożeniom związanym z użytkowaniem Dotyczy tylko odkurzaczy do pyłów klasy L: Jeśli powietrze z odkurzacza odprowadzane jest do pomieszczenia, cyrkulacja powietrza w nim musi być wystarczająca (przestrzegać obowiązujących przepisów krajowych). Zanim operator rozpocznie pracę, poinformować go o następujących sprawach: – Sposób obsługi odkurzacza – Zagrożenia powodowane przez odsysaną masę – Bezpieczne unieszkodliwianie odsysanej masy Nie używać funkcji dmuchawy w zamkniętych pomieszczeniach. Używać zawsze czystego węża ssącego. Nie wzbijać szkodliwych dla zdrowia pyłów. Nie wdychać pyłów. W przypadku stosowania w zakładach przetwórstwa żywności: Natychmiast po użyciu wyczyścić i zdezynfekować odkurzacz, aby zapobiec zakażeniu. 790749_112015_V03_GA_NSG.indb 116 28.01.2016 09:41:34117

Zapobieganie zagrożeniom podczas przeglądów i napraw Wykonywanie napraw powierzać tylko specjalistom. Stosować tylko oryginalne akcesoria i części zamienne. 2 Przed pierwszym uruchomieniem Składanie Patrz rys. B.

1. Sprawdzić, czy opakowanie zawiera wszystkie elementy.

2. Ewentualne szkody transportowe natychmiast zgłosić przewoźnikowi.

3 Obsługa Przed każdym uruchomieniem Sprawdzić, czy spełnione są następujące warunki: r Odkurzacz, przewód zasilający, wąż ssący i akcesoria są nieuszkodzone. r Wszystkie ltry są włożone i całkowicie sprawne. Tryby pracy Tryb pracy (zależnie od wyposażenia) Opis Położenie przełącznika Wył. Gniazdo przewodzi napięcie 0 Wł. Gniazdo przewodzi napięcie, tryb ręczny I Minimalna moc ssania Odkurzacz pracuje z minimalną mocą ECO Maksymalna moc ssania Odkurzacz pracuje z maksymalna mocą MAX Stan gotowości do automatycznego włączenia, bezstopniowy regulator prędkości obrotowej ECO-MAX Odkurzacz jest włączany i wyłączany przez elektronarzędzie

Stan gotowości do automatycznego włączenia, bezstopniowy regulator prędkości obrotowej ECO-MAX, automatyczne czyszczenie ltra W przypadku spadającej mocy ssania w trakcie przerw w pracy (=wyłączone elektronarzędzie) przeprowadzane jest czyszczenie ltra Czyszczenie automatyczne (w zależności od wersji wyposażenia) Odkurzacz posiada elektromagnetyczny system oczyszczania ltra, za pomocą którego kurz przylegający do wkładu ltrującego jest wytrząsany automatycznie. 790749_112015_V03_GA_NSG.indb 117 28.01.2016 09:41:34118

Zasysanie suchych materiałów Wymagane wyposażenie Wskazówki Filtr główny (świeca ltracyjna) Odkurzacz, ltr i akcesoria muszą być suche. W przypadku częstego przełączania między odsysaniem na mokro i na sucho stosować osobny ltr główny. Worek ltracyjny do bezpyłowej utylizacji drobnoziarnistej odessanej masy Do zasysania sadzy, cementu, gipsu, mąki i podobnych pyłów: Włożyć worek ltrujący w osadnik zanieczyszczeń, aby pył nie przywierał i nie zasklepiał się. Akcesoria odpowiednie do zastosowania

1. Ustawić wymagany tryb pracy za pomocą przełącznika.

9 Odkurzacz jest gotowy do pracy.

2. Istnieją następujące możliwości ustawiania siły ssania (zależnie od akcesoriów):

– Ustawić przełącznik w położeniu ECO – Wyregulować prędkość obrotową za pomocą przełącznika – Wyregulować boczny dopływ powietrza za pomocą suwaka na rurze z uchwytem Zasysanie cieczy Ilość cieczy Wymagane wyposażenie Niewielka ilość cieczy Filtr główny (świeca ltracyjna) Dysza wodna Duża ilość cieczy Filtr główny (tworzywo piankowe) Dysza wodna

1. Jeśli ma być zasysana ciecz, wyjąć worek ltrujący z osadnika zanieczyszczeń.

2. Otworzyć nieco boczny dopływ powietrza za pomocą suwaka na rurze z uchwytem.

3. Ustawić przełącznik w położeniu I.

Przed wyłączeniem odkurzacza:

1. Wyjąć dyszę zasysającą z cieczy.

9 Resztka wody odsysana jest z węża ssącego do pojemnika, aby się nie wylała. W przypadku nagłej utraty mocy ssania i zwiększonej liczby obrotów silnika (zmienione odgłosy silnika) zawór pływakowy przerwał proces ssania: Pojemnik jest pełny.

1. Wyłączyć odkurzacz.

2. Opróżnić osadnik zanieczyszczeń i świecę ltracyjną.

Podłączanie elektronarzędzia Patrz rys. C. Odkurzacze z funkcją automatycznego włączania/wyłączania (położenie przełącznika A) podłączane są do elektronarzędzi za pomocą gniazda. Odkurzacz włączany i wyłączany jest przez elektronarzędzie. W położeniu przełącznika 0 gniazdo może służyć jako przedłużacz, np. do lampy. Moc przyłączeniowa: Odkurzacz + elektronarzędzie = maks. 16 A (wartość zależy od wersji krajowej, przestrze- gać danych technicznych). 790749_112015_V03_GA_NSG.indb 118 28.01.2016 09:41:35119

OSTRZEŻENIE! Gniazdo w odkurzaczu znajduje się zawsze pod napięciem. Automatyczne uruchomienie elektronarzędzia grozi obrażeniami ciała.

1. Przed włożeniem wtyczki: Wyłączyć elektronarzędzie.

Smart Stop Patrz rys. D.

1. Hamulec włączyć stopą.

9 Odkurzacz nie ma już możliwości stoczenia się. Smart Stop oferuje dodatkowe funkcje: – uchwyt do opróżniania pojemnika na brud – funkcja rampy do jazdy przez przeszkody Funkcja dmuchawy Patrz rys. E. Funkcja dmuchawy służy wyłącznie do czyszczenia, odpylania i suszenia maszyn i instalacji. Wskaźnik strumienia objętości Patrz rys. F. W przypadku pełnego pojemnika lub zapchania przy wężu ssącym wskaźnik strumienia objętości świeci się. Po zakończeniu pracy Patrz rys. G.

1. Zwinąć przewód sieciowy i wąż ssący.

2. Schować akcesoria w schowku.

Przewożenie i przechowywanie

1. Zamknąć blokady górnej części odkurzacza, który ma być przewożony.

2. Uwzględnić masę odkurzacza, zwłaszcza przy pełnym osadniku zanieczyszczeń.

3. Nie przechylać odkurzacza, jeśli w osadniku zanieczyszczeń znajduje się ciecz.

4. Wysuszyć odkurzacz i przechowywać w pomieszczeniach, w których nie występują temperatury ujemne.

4 Diagnostyka usterek i naprawa Usterka Przyczyna Usuwanie Spadek mocy ssania Niedomknięta pokrywa Zamknąć pokrywę Zabrudzony ltr Oczyścić Zapełniony worek ltrujący Wymienić Zapełniony pojemnik Opróżnić Zapchany ltr ochronny silnika Oczyścić Zapchana dysza, rura lub wąż Oczyścić Nie można uruchomić odkurzacza Wtyczka niewłożona do gniazda Włożyć Brak napięcia w sieci Skontrolować bezpieczniki Niesprawny przewód sieciowy Zlecić wymianę Wyłączenie przez czujnik wody/ pływak Opróżnić pojemnik Przełącznik w położeniu A Ustawić przełącznik w położeniu I Włączenie elektronarzędzia nie powoduje uruchomienia odkurzacza Elektronarzędzie niepodłączone do gniazda w odkurzaczu Włożyć wtyczkę do gniazda w odkurzaczu Przełącznik w położeniu innym niż A Ustawić przełącznik w położeniu A Nie podejmować dalszych działań, zwrócić się do serwisu. 5 Serwisowanie Patrz rys. H-I-J-K. Podczas serwisowania i czyszczenia postępować w sposób, który nie stwarza zagrożenia dla wykonawców tych czynności ani innych osób. Dotyczy tylko odkurzaczy do pyłów klasy L W celu konserwacji użytkownik musi odkurzacz – rozebrać, – wyczyścić i – i zakonserwować, o ile jest to możliwe bez stwarzania zagrożenia dla personelu konserwującego i innych osób. Odpowiednie środki ostrożności zawierają – Czyszczenie przed demontażem, – Wykonać zabezpieczenia dla miejscowej wentylacji ltrowanej, przy której odkurzacz będzie demontowa- ny, – Czyszczenie obszaru konserwacji i – odpowiednie osobiste wyposażenie ochronne. Co najmniej raz w roku zlecać przeprowadzenie kontroli technicznej przez fachowca, np. stanu ltrów, szczelno- ści odkurzacza i sprawności urządzeń kontrolnych. 790749_112015_V03_GA_NSG.indb 120 28.01.2016 09:41:35121

Zanieczyszczone przedmioty Podczas wykonywania prac konserwacyjnych i naprawczych wszystkie zanieczyszczone przedmioty, które nie mogą być w zadowalający sposób wyczyszczone, muszą zostać usunięte. Przedmioty takie musza być usunięte w szczelnych workach zgodnie z obowiązującymi przepisami dotyczącymi tego rodzaju odpadów. Opróżnianie pojemnika Dopuszczalny tylko przy pyłach o wartości granicznej na stanowisku pracy >1 mg/m³.

1. Wyłączyć odkurzać, wyciągnąć wtyczkę.

2. Otworzyć zapięcia.

3. Zdjąć ze zbiornika pokrywę i wąż ssący.

4. Wysypać pojemnik.

Wymiana wkładu ltracyjnego Patrz rys. J.

1. Wyłączyć odkurzać, wyciągnąć wtyczkę.

2. Otworzyć zapięcia.

3. Zdjąć ze zbiornika pokrywę.

4. Poluzować śrubę mocującą ltr.

5. Wyjmowanie wkładu ltra.

6. Prosto wsunąć nowy wkład ltra przez obudowę aż do oporu.

7. Dokręcić śrubę mocującą ltr.

Postępowanie ze zużytymi świecami ltracyjnymi, workami ltrującymi lub workami z odpadami Świecę ltracyjną, worek ltrujący lub worek z odpadami sortować zgodnie z krajowymi przepisami. Czyszczenie Nie czyścić odkurzacza myjką wysokociśnieniową. Do czyszczenia stosować tylko wilgotną szmatkę i łagodne środki czyszczące. Kwas, aceton i rozpuszczalnik mogłyby wytrawić części odkurzacza. Regularnie czyścić wkłady ltrujące. Uważać, by nie uszkodzić lamel. Czyszczone na mokro wkłady ltrujące zakładać dopiero wtedy, gdy będą całkowicie suche. Wkładów ltrujących nie czyścić ani nie suszyć sprężonym powietrzem. 6 Usuwanie odpadów Stare urządzenia zawierają cenne materiały, które nadają się do powtórnego wykorzystania. Odkurzacza nie wyrzucać z normalnymi odpadami, lecz usuwać go poprzez odpowiednie systemy zbierania odpadów, np. poprzez miejski punkt zbiórki odpadów. 7 Oryginalne akcesoria Opis Nr artykułu NSG uClean 14.. / LD 14.. / ADL 14.. Nr artykułu NSG uClean ARDL 14.. Świeca ltracyjna FPP 3600 415109 (540986) Świeca ltracyjna FPPR

8 Dane techniczne NSG uClean

Natężenie przepływu powietrza: na dmuchawie m³/h 248,4 248,4 248,4 Natężenie przepływu powietrza: na wężu m³/h 147 147 147 Podciśnienie: na dmuchawie kPa 26 26 26 Podciśnienie: na wężu kPa 20 20 20 Powierzchnia ltra cm² 2950 2950 2950 / 3400 Poziom hałasu dB(A) 85 84 85 Przewód zasilający: Typ H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 3G1,5 Przewód zasilający: Długość m 8 12 8 Pojemność zbiornika

9 Deklaracja zgodności WE Deklaracja zgodności WE Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modykacje urządzenia powodują utratę ważności tego oświadczenia. Produkt: Odkurzacz do cieczy i pyłów Typ: NSG Konstrukcja urządzenia odpowiada następującym odnośnym przepisom: WE-Dyrektywa maszynowa 2006/42/WE WE-Dyrektywa o kompatybilności elektromagnetycznej 2014/30/WE Zastosowane normy zharmonizowane: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008 Są one produkowane zgodnie z normami lub w standardowych dokumentów: DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06 Pełnomocnik dokumentacji: ELECTROSTAR GmbH, Stugarter Straße 36, 73262 Reichenbach/Fils, Germany
