BRUKSANVISNING NSG uClean ADL1420 Starmix

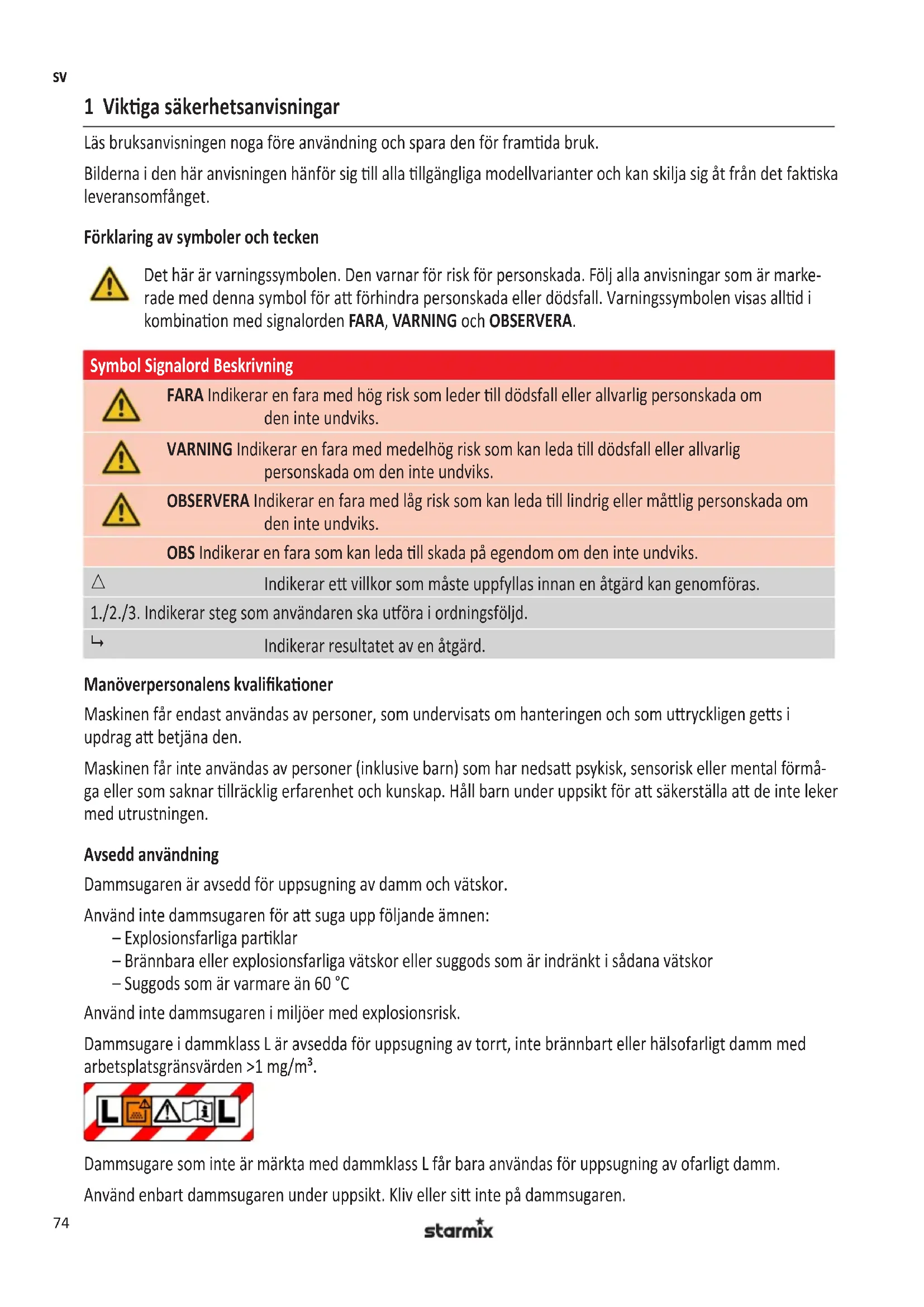

1 Vikga säkerhetsanvisningar Läs bruksanvisningen noga före användning och spara den för framda bruk. Bilderna i den här anvisningen hänför sig ll alla llgängliga modellvarianter och kan skilja sig åt från det fakska leveransomfånget. Förklaring av symboler och tecken Det här är varningssymbolen. Den varnar för risk för personskada. Följ alla anvisningar som är marke- rade med denna symbol för a förhindra personskada eller dödsfall. Varningssymbolen visas alld i kombinaon med signalorden FARA, VARNING och OBSERVERA. Symbol Signalord Beskrivning FARA Indikerar en fara med hög risk som leder ll dödsfall eller allvarlig personskada om den inte undviks. VARNING Indikerar en fara med medelhög risk som kan leda ll dödsfall eller allvarlig personskada om den inte undviks. OBSERVERA Indikerar en fara med låg risk som kan leda ll lindrig eller målig personskada om den inte undviks. OBS Indikerar en fara som kan leda ll skada på egendom om den inte undviks.

Indikerar e villkor som måste uppfyllas innan en åtgärd kan genomföras. 1./2./3. Indikerar steg som användaren ska uöra i ordningsföljd.

Indikerar resultatet av en åtgärd. Manöverpersonalens kvalikaoner Maskinen får endast användas av personer, som undervisats om hanteringen och som uryckligen ges i updrag a betjäna den. Maskinen får inte användas av personer (inklusive barn) som har nedsa psykisk, sensorisk eller mental förmå- ga eller som saknar llräcklig erfarenhet och kunskap. Håll barn under uppsikt för a säkerställa a de inte leker med utrustningen. Avsedd användning Dammsugaren är avsedd för uppsugning av damm och vätskor. Använd inte dammsugaren för a suga upp följande ämnen: – Explosionsfarliga parklar – Brännbara eller explosionsfarliga vätskor eller suggods som är indränkt i sådana vätskor – Suggods som är varmare än 60 °C Använd inte dammsugaren i miljöer med explosionsrisk. Dammsugare i dammklass L är avsedda för uppsugning av torrt, inte brännbart eller hälsofarligt damm med arbetsplatsgränsvärden >1 mg/m³. Dammsugare som inte är märkta med dammklass L får bara användas för uppsugning av ofarligt damm. Använd enbart dammsugaren under uppsikt. Kliv eller si inte på dammsugaren. 790749_112015_V03_GA_NSG.indb 74 28.01.2016 09:41:3175

Maskinen är avsedd för yrkesmässigt bruk, ll exempel för användning inom hotell, skolor, sjukhus, fabriker, buker, kontor och uthyrningsverksamhet. Tillverkaren ansvarar inte för skador som beror på felakg användning, icke fackmässig användning eller icke fackmässig reparaon. Undvika risker på grund av elstötar Spänningen som anges på typskylten måste stämma överens med nätspänningen. Anslut endast dammsugaren ll e uag med korrekt säkring. Dra inte nätkabeln över skarpa kanter och böj eller kläm den inte. En skadad nätkabel får bara bytas ut mot en kabel i uörande som framgår av kapitlet Tekniska data. Använd inte dammsugaren och dess llbehör i följande fall: – Nätkabeln eller förlängningskabeln är defekt eller sprucken. – Dammsugaren har synliga skador t.ex. sprickor i höljet. – Vid misstanke om en defekt som inte syns, t.ex. eer e fall. Stäng av dammsugaren och dra ur nätkontakten i följande fall: – Vid urängande skum eller vätska – Vid längre arbetsavbro och eer varje användning – Före alla underhålls- och reparaonsarbeten Dra aldrig i själva kabeln utan enbart i kontakten. Vidrör aldrig nätkontakten med blöta händer. Öppna aldrig dammsugaren utomhus vid regn eller åska. Se ll a lockets insida alld är torrt. Använd bara de borstar som medföljde dammsugaren eller som framgår av bruksanvisningen. Användning av andra borstar kan påverka säkerheten. Låt inte elborstar komma i kontakt med nätkabeln. Undvika risker vid användning Endast för dammsugare i dammklass L: Sörj för llräcklig venlaon om frånluen leds llbaka ll utrymmet (beakta gällande naonella bestämmelser). Informera användare om följande punkter innan de använder utrustningen: – Användning av dammsugaren – Risker förenade med suggods – Säker hantering av suggods Använd inte blåsfunkonen i slutna utrymmen. Arbeta enbart med ren sugslang. Virvla inte upp hälsofarligt damm. Andas inte in damm. Vid användning i företag som hanterar livsmedel: Rengör och desincera dammsugaren omedelbart eer användning för a undvika förorening. Undvika risker vid underhåll och reparaon Reparaon får endast uöras av fackpersonal. Använd enbart llbehör och reservdelar i original. 2 Före första användning Montering Se bild B.

1. Kontrollera a alla delar nns med när produkten packas upp.

3 Dri Kontroll före varje användning Säkerställ a följande förutsäningar är uppfyllda: r Dammsugaren, nätkabel, sugslang och llbehör är inte skadade. r Alla lter sier på plats och är oskadade. Drilägen Driläge (beroende på utrustning) Beskrivning Brytarläge Av Kontakten står under spänning 0 På Kontakten står under spänning, manuell dri

Låg sugeekt Dammsugaren går med låg eekt ECO Hög sugeekt Dammsugaren går med högsta eekt MAX Beredskapsdri för inkopplingsautomak, steglös varvtalsreglerare ECO-MAX Dammsugaren säs på och stängs av via elverktyget

Beredskapsdri för inkopplingsautomak, steglös varvtalsreglerare ECO-MAX, automask lterrengöring Vid försämrad sugeekt rengörs ltret under arbetspauser (= frånkopplat elverktyg) Automask rengöring (beroende på utrustningsvariant) Dammsugaren är utrustad med en elektromagnesk lterrengörare som automaskt skakar av fastsiande damm från lterpatronen. Suga upp torra ämnen Nödvändig utrustning Anvisningar Huvudlter (lterpatron) Dammsugare, lter och llbehör måste vara torra. Vid frekvent växling mellan våt- och torrsugning ska e separat huvudlter användas. Filterpåse för dammfri hantering av nt suggods För sugning av sot, cement, gips, mjöl eller liknande parklar: Sä i lterpåsen i smutsbehållaren så a dammet inte fastnar och bildar beläggningar. Tillbehör beroende på användningsområde

1. Ställ in önskat driläge med omkopplaren.

9 Dammsugaren är klar a användas.

2. Ställ in sugkraen på något av följande sä (beroende på utrustning):

– Sä omkopplaren i läge ECO – Ställ in varvtalet på omkopplaren – Ställ in luspjället på röret 790749_112015_V03_GA_NSG.indb 76 28.01.2016 09:41:3177

Suga upp vätskor Vätskemängd Nödvändig utrustning Liten vätskemängd Huvudlter (lterpatron) Vaenmunstycke Stor vätskemängd Huvudlter (skumplast) Vaenmunstycke

1. Avlägsna lterpåsen från smutsbehållaren före uppsugning av vätska.

2. Öppna luspjället på röret en aning.

3. Sä omkopplaren i läge I.

Innan dammsugaren stängs av:

1. Dra upp sugmunstycket ur vätskan.

9 Restvanet i sugslangen sugs in i behållaren och kan inte rinna ut. Vid plötsligt minskad sugeekt förhöjt motorvarvtal (förändrat motorljud) har oörvenlen avbrut sugförlop- pet: Behållaren är full.

1. Stäng av dammsugaren.

2. Töm smutsbehållaren och lterpatronen.

Ansluta elverktyg Se bild C. Använd en kontakt ll dammsugare med ll-/bortkopplingsautomak (omkopplarläge A) för anslutning av elverktyg. Dammsugaren säs på och stängs av via elverktyget. I omkopplarläge 0 kan kontakten användas som förlängningskabel t.ex. för en lampa. Anslutning: Dammsugare + elverktyg = max. 16 A (värdet beror på landsspecika varianter, beakta informao- nen i tekniska data). VARNING! Dammsugarens kontakt står alld under spänning. Skaderisk på grund av elverktyg som startar automaskt.

1. Före anslutning: Stäng av elverktyget.

9 Dammsugaren kan inte rulla iväg. Smart Stop erbjuder yerligare funkoner: – Handtag för tömning av smutsbehållaren – Rampfunkon för körning över hinder Blåsfunkon Se bild E. Använd blåsfunkonen enbart för rengöring, dammsugning och torkning av maskiner och anordningar. Flödesindikering Se bild F. 790749_112015_V03_GA_NSG.indb 77 28.01.2016 09:41:3178

Flödesindikeringen lyser när behållaren är full eller om det är stopp i sugslangen. Eer användning Se bild G.

1. Rulla ihop nätkabel och sugslang.

2. Stoppa in llbehören i llbehörsfacket.

Transport och förvaring

1. Stäng förreglingarna på dammsugarens överdel före transport.

2. Tänk på dammsugarens vikt, särskilt med fylld smutsbehållare.

3. Luta inte dammsugaren när det nns vätska i smutsbehållaren.

4. Förvara dammsugaren i torrt och frosri utrymme.

4 Felsökning och reparaon Störning Orsak Åtgärd Försämrad sugeekt Locket inte helt stängt Stäng locket Filtret igensa Rengör Filterpåsen full Byt ut Behållaren full Töm Motorskyddsltret igensa Rengör Munstycke, rör eller slang igensaa Rengör Dammsugaren en startar inte Nätkontakten sier inte i uaget Sä i kontakt Nätet spänningslöst Kontrollera säkringen Nätkabeln defekt Byt ut Vaengivare/oör har orsakat avstängning Töm behållare Omkopplaren i läge A Ställ omkopplaren i läge I Dammsugaren startar inte när elverktyget startas Elverktyget är inte anslutet ll dammsugaren Sä i kontakten i uaget på dammsugaren Omkopplaren inte i läge A Ställ omkopplaren i läge A Gör inga yerligare ingrepp, utan kontakta kundtjänst. 5 Underhåll Se bilderna H-I-J-K. Vid underhåll och rengöring ska dammsugaren hanteras på e sådant säa a underhållspersonal och andra personer inte utsäs för fara. 790749_112015_V03_GA_NSG.indb 78 28.01.2016 09:41:3179

Endast för dammsugare i dammklass L Vid underhåll av användaren måste dammsugaren – tas isär, – rengöras och – underhållas så långt det är genomförbart, utan a det därigenom uppstår risker för underhållspersonalen och andra perso- ner. Följ de avsedda försikghetsåtgärderna – Rengöring före demonteringen, – Se ll a det nns ltrad tvångsvenlering på den platsen där dammsugaren demonteras, – Rengöring av skötselområdet och – Lämplig personlig skyddsutrustning. Låt fackpersonal göra en teknisk kontroll minst en gång per år, t.ex. avseende lterskada, lutäthet hos damm- sugaren och kontrollanordningarnas funkon. Smutsiga föremål När underhålls- och reparaonsarbeten genomförs måste alla smutsiga föremål som inte har blivit llräckligt rena tas bort. Sådana föremål måste bortskaas i ogenomsläppliga förpackningar som stämmer överens med de gällande bestämmelserna för bortskaandet av sådant avfall. Töm behållaren Endast llåtet vid damm med arbetsplatsgränsvärden >1 mg/m³.

1. Stäng av dammsugaren, dra ur nätkontakten.

3. Ta av lock och sugslang från behållaren.

4. Vält ur behållaren.

Byt ut lterelement Se bilderna J.

1. Stäng av dammsugaren, dra ur nätkontakten.

3. Ta av lock från behållaren.

6. Skjut ny lterpatronen rakt ll anslaget över kåpan.

7. Dra åt säkringsskruven.

Avfallshantering av lterpatroner, lterpåsar och avfallspåsar Kassera lterpatroner, lterpåsar och avfallspåsar i överensstämmelse med gällande naonella föreskrier. Rengöring Rengör inte dammsugaren med högtryckstvä. Använd en fukg trasa och milt rengöringsmedel vid rengöring. Syra, aceton och lösningsmedel kan skada dammsugarens komponenter. Rengör lterpatronen regelbundet och se ll a lamellerna inte skadas. Sä inte llbaka en lterpatron som rengjorts med vaen förrän den har torkat helt. Rengör eller torka inte lterpatronen med trycklu. 790749_112015_V03_GA_NSG.indb 79 28.01.2016 09:41:3180

6 Avfallshantering Gamla apparater innehåller värdefulla material vilka lämpar sig för återanvändning. Lägg inte dammsugaren i det vanliga hushållsavfallet, utan bortskaa den på lämpligt sä, t. ex. på din kommunala miljöstaon. 7 Originalllbehör Beskrivning Beställingsnr. NSG uClean 14.. / LD 14.. / ADL 14.. Beställingsnr. NSG uClean ARDL 14.. Filterpatron FPP 3600 415109 (540986) Filterpatron FPPR 3600 413464 (529776) 8 Tekniska data NSG uClean

Luöde: vid äkten m³/h 248,4 248,4 248,4 Luöde: vid slangen m³/h 147 147 147 Undertryck: vid äkten kPa 26 26 26 Undertryck: vid slangen kPa 20 20 20 Filteryta cm² 2950 2950 2950 / 3400 Bullernivå dB(A) 85 84 85 Nätanslutningskabel: Typ H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 3G1,5 Nätanslutningskabel: Längd m 8 12 8 Behållarens volym

NSG ARDL-1432 32 42,5 x 39 x 64 10,2 NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8 NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3 NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0 Ls IP24 0 9 EG-försäkran om överensstämmelse EG-försäkran om överensstämmelse Härmed försäkrar vi a nedanstående betecknade maskin i ändamål och konstrukon samt i den av oss levererade versionen motsvarar EU-direkvens llämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogilg. Produkt: Dammsugare för våt och torr användning Typ: NSG Maskinens konstrukon motsvarar följande gällande bestämmelser: EG-maskindirekv 2006/42/EG EG-direktiv om elektromagnetisk kompatibilitet 2014/30/EG Tillämpade harmoniserade normer: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008 Tillämpade naonella standarder och tekniska specikaoner: DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06 Dokumentaonsbefullmäkgad: ELECTROSTAR GmbH, Stugarter Straße 36, 73262 Reichenbach/Fils, Germany
