BEDIENUNGSANLEITUNG NSG uClean ADL1420 Starmix

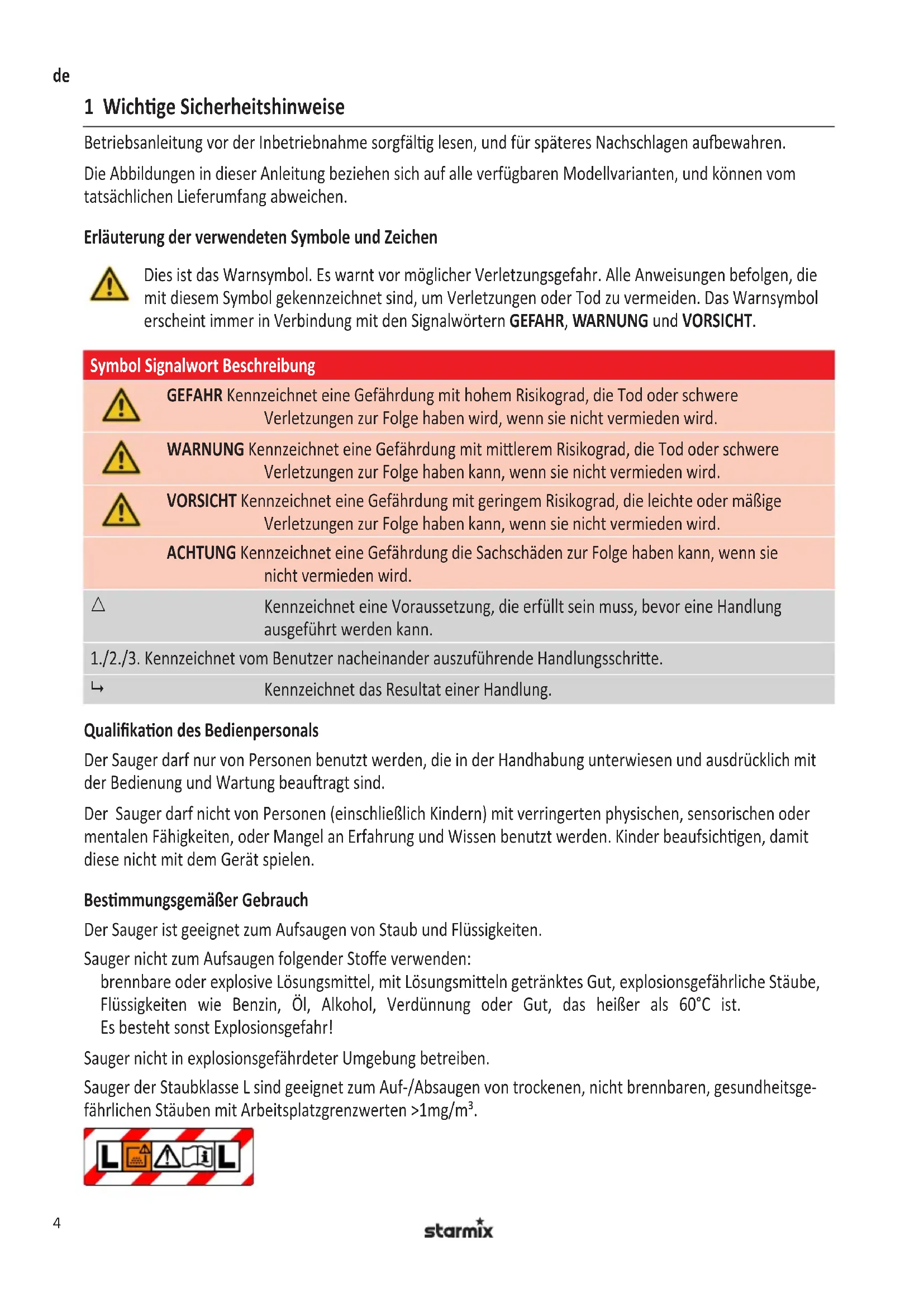

1 Wichge Sicherheitshinweise Betriebsanleitung vor der Inbetriebnahme sorgfälg lesen, und für späteres Nachschlagen auewahren. Die Abbildungen in dieser Anleitung beziehen sich auf alle verfügbaren Modellvarianten, und können vom tatsächlichen Lieferumfang abweichen. Erläuterung der verwendeten Symbole und Zeichen Dies ist das Warnsymbol. Es warnt vor möglicher Verletzungsgefahr. Alle Anweisungen befolgen, die mit diesem Symbol gekennzeichnet sind, um Verletzungen oder Tod zu vermeiden. Das Warnsymbol erscheint immer in Verbindung mit den Signalwörtern GEFAHR, WARNUNG und VORSICHT. Symbol Signalwort Beschreibung GEFAHR Kennzeichnet eine Gefährdung mit hohem Risikograd, die Tod oder schwere Verletzungen zur Folge haben wird, wenn sie nicht vermieden wird. WARNUNG Kennzeichnet eine Gefährdung mit milerem Risikograd, die Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird. VORSICHT Kennzeichnet eine Gefährdung mit geringem Risikograd, die leichte oder mäßige Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird. ACHTUNG Kennzeichnet eine Gefährdung die Sachschäden zur Folge haben kann, wenn sie nicht vermieden wird.

Kennzeichnet eine Voraussetzung, die erfüllt sein muss, bevor eine Handlung ausgeführt werden kann. 1./2./3. Kennzeichnet vom Benutzer nacheinander auszuführende Handlungsschrie.

Kennzeichnet das Resultat einer Handlung. Qualikaon des Bedienpersonals Der Sauger darf nur von Personen benutzt werden, die in der Handhabung unterwiesen und ausdrücklich mit der Bedienung und Wartung beauragt sind. Der Sauger darf nicht von Personen (einschließlich Kindern) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten, oder Mangel an Erfahrung und Wissen benutzt werden. Kinder beaufsichgen, damit diese nicht mit dem Gerät spielen. Besmmungsgemäßer Gebrauch Der Sauger ist geeignet zum Aufsaugen von Staub und Flüssigkeiten. Sauger nicht zum Aufsaugen folgender Stoe verwenden: brennbare oder explosive Lösungsmittel, mit Lösungsmitteln getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung oder Gut, das heißer als 60°C ist. Es besteht sonst Explosionsgefahr! Sauger nicht in explosionsgefährdeter Umgebung betreiben. Sauger der Staubklasse L sind geeignet zum Auf-/Absaugen von trockenen, nicht brennbaren, gesundheitsge- fährlichen Stäuben mit Arbeitsplatzgrenzwerten >1mg/m³. 790749_112015_V03_GA_NSG.indb 4 28.01.2016 09:41:255

Sauger, die keine Kennzeichnung der Staubklasse L besitzen, sind nur zum Auf-/Absaugen ungefährlicher Stäube geeignet. Sauger nur unter Aufsicht betreiben. Nicht auf den Sauger steigen oder sitzen. Diese Maschine ist für den gewerblichen Gebrauch vorgesehen, zum Beispiel für die Verwendung in Hotels, Schulen, Krankenhäusern, Fabriken Läden, Büros und das Vermietgeschä. Der Hersteller haet nicht für Schäden durch Zweckenremdung, unsachgemäße Bedienung oder nicht fachge- rechte Reparatur. Gefahren durch Stromschlag vermeiden Die Spannung auf dem Typenschild muss mit der Netzspannung übereinsmmen. Sauger nur an eine ausrei- chend abgesicherte Steckdose anschließen. Netzanschlussleitung nicht über scharfe Kanten ziehen, knicken oder einklemmen. Beschädigte Netzanschluss- leitung nur durch die im Kapitel Technische Daten angegebene Ausführung ersetzen. Sauger einschließlich Zubehör in folgenden Fällen nicht in Betrieb nehmen: – Netzanschlussleitung oder Verlängerungsleitung sind defekt oder haben Risse. – Sauger ist erkennbar beschädigt, z. B. durch Risse im Gehäuse. – Bei Verdacht auf einen unsichtbaren Defekt, z.B. nach einem Sturz. In folgenden Fällen Sauger ausschalten und Netzstecker ziehen: – Bei Austri von Schaum oder Flüssigkeit – Bei längerer Arbeitsunterbrechung und nach jedem Gebrauch – Vor jeder Wartung oder Umrüstung Beim Ausstecken nur am Netzstecker, nie an der Netzanschlussleitung ziehen. Netzstecker nie mit nassen Hän- den anfassen. Sauger nicht bei Regen oder Gewier im Freien önen. Das Deckelinnere immer trocken halten. Nur die mit dem Sauger gelieferten oder die in der Betriebsanleitung festgelegten Bürsten verwenden. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchgen. Elektrobürsten nicht mit der Netzanschluss- leitung in Berührung kommen lassen. Gefahren während des Betriebs vermeiden Nur für Sauger der Staubklasse L: Auf ausreichende Luwechselrate achten, wenn die Ablu in den Raum zurückgeführt wird (gülge naonale Besmmungen beachten). Bedienpersonal vor der Arbeit über folgende Punkte informieren: – Handhabung des Saugers – Vom Sauggut ausgehende Gefahren – Sichere Beseigung des Saugguts Blasfunkon nicht in geschlossenen Räumen verwenden. Nur mit sauberem Saugschlauch arbeiten. Keine gesundheitsgefährlichen Stäube aufwirbeln. Stäube nicht einatmen. Beim Einsatz in lebensmielverarbeitenden Betrieben: Sauger nach dem Gebrauch sofort reinigen und desin- zieren, um Verkeimung vorzubeugen. Gefahren bei Wartung und Reparatur vermeiden Reparaturen nur von Fachkräen ausführen lassen. Nur Original-Zubehör- und Ersatzteile verwenden. 790749_112015_V03_GA_NSG.indb 5 28.01.2016 09:41:256

2 Vor der ersten Inbetriebnahme Zusammenbauen Siehe Abb. B.

1. Beim Auspacken auf Vollständigkeit achten.

2. Transportschäden sofort dem Händler melden.

3 Betrieb Vor jeder Inbetriebnahme beachten Sicherstellen, dass folgende Voraussetzungen erfüllt sind: r Sauger, Netzanschlussleitung, Saugschlauch und Zubehör sind nicht beschädigt. r Alle Filter sind eingesetzt und nicht beschädigt. Betriebsarten Betriebsart (je nach Ausstaung) Beschreibung Schalterstellung Aus Steckdose spannungsführend 0 Ein Steckdose spannungsführend, manueller Betrieb

Minimale Saugleistung Sauger läu mit geringer Leistung ECO Maximale Saugleistung Sauger läu mit maximaler Leistung MAX Bereitschasbetrieb für Einschaltautomak, stufenloser Drehzahlregler ECO-MAX Sauger wird vom Elektrowerkzeug ein- und ausgeschaltet

Bereitschasbetrieb für Einschaltautomak, stufenloser Drehzahlregler ECO-MAX, automasche Filterreinigung Bei nachlassender Saugleistung wird in den Arbeitspausen (= ausgeschaltetes Elektrowerkzeug) der Filter gereinigt Automasche Filterabreinigung (je nach Ausstaung) Der Sauger ist mit einer elektromagneschen Filterabreinigung ausgestaet, mit der anhaender Staub auto- masch von der Filterpatrone abgerüelt wird. Trockene Stoe saugen Benögte Ausrüstung Hinweise Haupilter (Filterpatrone) Sauger, Filter und Zubehör müssen trocken sein. Bei häugem Wechsel zwischen Nass- und Trockensaugen einen separaten Haupilter verwenden. Filterbeutel zur staubfreien Entsorgung feinkörnigen Saugguts Zum Saugen von Ruß, Zement, Gips, Mehl oder ähnlichen Stäuben: Filterbeutel in den Schmutzbehälter einsetzen, damit Staub nicht haen bleibt und verkrustet. Zubehör je nach Anwendungsbereich

1. Gewünschte Betriebsart am Schalter einstellen.

9 Sauger ist saugbereit.

2. Zum Einstellen der Saugkra aus folgenden Möglichkeiten wählen (je nach Ausstaung):

– Schalter in Stellung ECO bringen – Drehzahl am Schalter einstellen – Nebenluschieber am Grirohr einstellen Flüssigkeiten saugen Flüssigkeitsmenge Benögte Ausrüstung Kleine Menge Flüssigkeit Haupilter (Filterpatrone) Wasserdüse Große Menge Flüssigkeit Haupilter (Schaumsto) Wasserdüse

1. Filterbeutel vor dem Saugen von Flüssigkeiten aus dem Schmutzbehälter nehmen.

2. Nebenluschieber am Grirohr etwas önen.

3. Schalter in Stellung I bringen.

Vor dem Ausschalten des Saugers:

1. Saugdüse aus der Flüssigkeit nehmen.

9 Restwasser im Saugschlauch wird in den Behälter gesaugt und kann nicht auslaufen. Bei plötzlichem Verlust der Saugleistung und erhöhter Motordrehzahl (verändertes Motorgeräusch), hat das Schwimmervenl den Saugvorgang unterbrochen: Der Behälter ist voll.

1. Sauger ausschalten.

2. Schmutzbehälter und Filterpatrone entleeren.

Elektrowerkzeug anschließen Siehe Abb. C. Steckdose an Saugern mit Ein-/Ausschaltautomak (Schalterstellung A) zum Anschluss von Elektrowerkzeugen verwenden. Der Sauger wird vom Elektrowerkzeug ein- und ausgeschaltet. In Schalterstellung 0 kann die Steck- dose als Verlängerungsleitung, z. B. für eine Leuchte, genutzt werden. Anschlusswert: Sauger + Elektrowerkzeug = max. 16 A (Wert abhängig von der Ländervariante, Technische Daten beachten). WARNUNG! Die Steckdose am Sauger steht immer unter Spannung. Verletzungsgefahr durch automasch anlaufendes Elektrowerkzeug.

1. Vor dem Einstecken: Elektrowerkzeug ausschalten.

Smart Stop Siehe Abb. D.

1. Bremse mit dem Fuß einlegen.

9 Der Sauger kann nicht mehr wegrollen. Smart Stop bietet weitere Funkonen: – Gri zum Entleeren des Schmutzbehälters – Rampenfunkon für das Fahren über Hindernisse Blasfunkon Siehe Abb. E. Blasfunkon nur zum Reinigen, Entstauben und Trocknen von Maschinen und Einrichtungen verwenden. 790749_112015_V03_GA_NSG.indb 7 28.01.2016 09:41:258

Volumenstromanzeige Siehe Abb. F. Bei vollem Behälter oder Verstopfungen am Saugschlauch leuchtet die Volumenstromanzeige. Nach der Arbeit Siehe Abb. G.

1. Netzanschlussleitung und Saugschlauch aufrollen.

2. Zubehör im Zubehördepot verstauen.

Transporeren und Auewahren

1. Vor dem Transport Verriegelungen des Saugeroberteils schließen.

2. Gewicht des Saugers, besonders bei gefülltem Schmutzbehälter, beachten.

3. Sauger nicht kippen, wenn sich Flüssigkeit im Schmutzbehälter bendet.

4. Sauger trocken und frostgeschützt in Innenräumen auewahren.

4 Fehlersuche und Reparatur Störung Ursache Behebung Nachlassen der Saugleistung Deckel nicht richg geschlossen Deckel schließen Filter verschmutzt Reinigen Filterbeutel voll Wechseln Behälter voll Leeren Motorschutzlter verstop Reinigen Düse, Rohre oder Schlauch verstop Reinigen Sauger läu nicht an Netzstecker nicht in Steckdose Einstecken Netz spannungslos Sicherung prüfen Netzanschlussleitung defekt Erneuern lassen Wassersensor/Schwimmer hat abgeschaltet Behälter leeren Schalter in Stellung A Schalter auf I stellen Sauger läu beim Einschalten des Elektrowerkzeugs nicht an Elektrowerkzeug nicht in Steckdose am Sauger eingesteckt Netzstecker in Steckdose am Sauger stecken Schalter nicht in Stellung A Schalter auf A stellen Keine weiteren Eingrie vornehmen, sondern Kundendienst kontakeren. 5 Wartung Siehe Abb. H-I-J-K. Bei Wartung und Reinigung den Sauger so behandeln, dass keine Gefahr für das Wartungspersonal und andere Personen entsteht. 790749_112015_V03_GA_NSG.indb 8 28.01.2016 09:41:259

Nur für Sauger der Staubklasse L Zur Wartung durch den Benutzer muss der Sauger – auseinandergenommen, – gereinigt und – gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzu- rufen. Geeignete Vorsichtsmaßnahmen beinhalten – Reinigung vor der Demontage, – Vorsorge treen für örtliche gelterte Zwangsentlüung, an der der Sauger demonert wird, – Reinigung des Wartungsbereichs und – geeignete persönliche Schutzausrüstung. Mindestens jährlich eine technische Überprüfung durch Fachpersonal veranlassen, z. B. auf Beschädigung des Filters, Ludichgkeit des Saugers und Funkon der Kontrolleinrichtungen. Verunreinigte Gegenstände Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchläs- sigen Beuteln in Übereinsmmung mit den gülgen Besmmungen für die Beseigung solchen Abfalls entsorgt werden. Behälter entleeren Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten >1mg/m³.

1. Sauger ausschalten, Netzstecker ziehen.

2. Verschlüsse önen.

3. Deckel und Saugschlauch vom Behälter nehmen.

4. Behälter auskippen.

Filterpatrone wechseln Siehe Abb. J.

1. Sauger ausschalten, Netzstecker ziehen.

2. Verschlüsse önen.

3. Deckel vom Behälter nehmen.

4. Sicherungsschraube lösen.

5. Filterpatrone abziehen.

6. Neue Filterpatrone gerade bis zum Anschlag über das Gehäuse führen.

7. Sicherungsschraube festschrauben.

Entsorgen von Filterpatronen, Filterbeuteln oder Entsorgungsbeuteln Filterpatrone, Filterbeutel oder Entsorgungsbeutel in Übereinsmmung mit den naonalen Vorschrien entsor- gen. Reinigen Sauger nicht mit einem Hochdruckreiniger reinigen. Zur Reingung nur ein feuchtes Tuch und milde Reinigungs- miel verwenden. Säure, Aceton und Lösungsmiel können Saugerteile anätzen. Filterpatrone regelmäßig reinigen, dabei die Lamellen nicht beschädigen. Nass gereinigte Filterpatrone erst wie- 790749_112015_V03_GA_NSG.indb 9 28.01.2016 09:41:2510

der einsetzen, wenn diese vollständig getrocknet ist. Filterpatrone nicht mit Drucklu reinigen oder trocknen. 6 Entsorgung Altgeräte enthalten wertvolle Materialien, die zur Wiederaufarbeitung geeignet sind. Sauger nicht in den normalen Hausmüll geben, sondern über geeignete Sammelsysteme fachgerecht entsorgen, z. B. über die kommunale Entsorgungsstelle. 7 Originalzubehör Beschreibung Bestellnummer NSG uClean 14.. / LD 14.. / ADL 14.. Bestellnummer NSG uClean ARDL 14.. Filterpatrone FPP 3600 415109 (540986) Filterpatrone FPPR 3600 413464 (529776) 8 Technische Daten NSG uClean

NSG uClean LD 14.. NSG uClean ADL / ARDL 14.. Spannung V 220-240 220-240 220-240 Frequenz Hz 50/60 50/60 50/60 Leistungsaufnahme (max.) W 1400 1400 1400 Schutzklasse II II I

Volumenstrom: am Gebläse m³/h 248,4 248,4 248,4 Volumenstrom: am Schlauch m³/h 147 147 147 Unterdruck: am Gebläse kPa 26 26 26 Unterdruck: am Schlauch kPa 20 20 20 Filteräche cm² 2950 2950 2950 / 3400 Lautstärke dB(A) 85 84 85 Netzleitung: Typ H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 3G1,5 Netzleitung: Länge m 8 12 8 Behältervolumen

Abmessungen cm (L x B x H) Gewicht

Abmessungen cm (L x B x H) Gewicht

NSG ADL-1432 32 42,5 x 39 x 64 9,3 NSG ADL-1445 45 48,3 x 48,3 x 79 12,6 NSG ARDL-1432 32 42,5 x 39 x 64 10,2 NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8 NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3 NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0 Ls IP24 0 9 EG-Konformitätserklärung EG-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgesmmten Änderung der Maschine verliert diese Erklärung ihre Gülgkeit. Erzeugnis: Sauger für Nass- und Trockeneinsatz Typ: NSG Die Bauart der Geräte entspricht folgenden einschlägigen Besmmungen: EC-Maschinenrichtlinie 2006/42/EG EC-Richtlinie EMV 2014/30/EG Angewendete harmonisierte Normen: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008 Angewendete naonale Normen und technische Spezikaonen: DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06 Bevollmächgter für die Zusammenstellung der technischen Unterlagen: ELECTROSTAR GmbH, Stugarter Straße 36, 73262 Reichenbach/Fils, Germany

8 Technische gegevens NSG uClean
