MANUAL DE UTILIZADOR NSG uClean ADL1420 Starmix

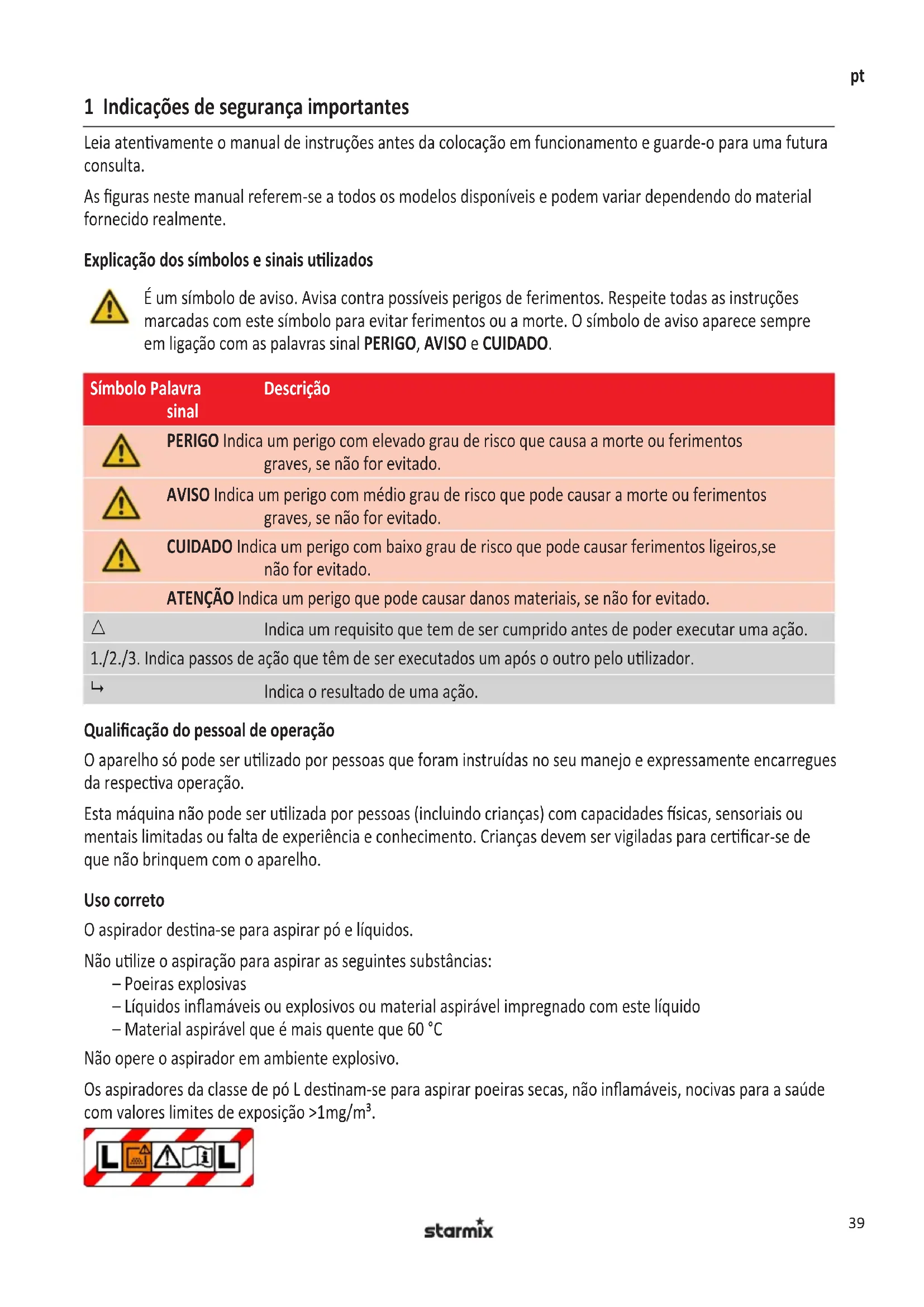

1 Indicações de segurança importantes Leia atenvamente o manual de instruções antes da colocação em funcionamento e guarde-o para uma futura consulta. As guras neste manual referem-se a todos os modelos disponíveis e podem variar dependendo do material fornecido realmente. Explicação dos símbolos e sinais ulizados É um símbolo de aviso. Avisa contra possíveis perigos de ferimentos. Respeite todas as instruções marcadas com este símbolo para evitar ferimentos ou a morte. O símbolo de aviso aparece sempre em ligação com as palavras sinal PERIGO, AVISO e CUIDADO. Símbolo Palavra sinal Descrição PERIGO Indica um perigo com elevado grau de risco que causa a morte ou ferimentos graves, se não for evitado. AVISO Indica um perigo com médio grau de risco que pode causar a morte ou ferimentos graves, se não for evitado. CUIDADO Indica um perigo com baixo grau de risco que pode causar ferimentos ligeiros,se não for evitado. ATENÇÃO Indica um perigo que pode causar danos materiais, se não for evitado.

Indica um requisito que tem de ser cumprido antes de poder executar uma ação. 1./2./3. Indica passos de ação que têm de ser executados um após o outro pelo ulizador.

Indica o resultado de uma ação. Qualicação do pessoal de operação O aparelho só pode ser ulizado por pessoas que foram instruídas no seu manejo e expressamente encarregues da respecva operação. Esta máquina não pode ser ulizada por pessoas (incluindo crianças) com capacidades sicas, sensoriais ou mentais limitadas ou falta de experiência e conhecimento. Crianças devem ser vigiladas para cercar-se de que não brinquem com o aparelho. Uso correto O aspirador desna-se para aspirar pó e líquidos. Não ulize o aspiração para aspirar as seguintes substâncias: – Poeiras explosivas – Líquidos inamáveis ou explosivos ou material aspirável impregnado com este líquido – Material aspirável que é mais quente que 60 °C Não opere o aspirador em ambiente explosivo. Os aspiradores da classe de pó L desnam-se para aspirar poeiras secas, não inamáveis, nocivas para a saúde com valores limites de exposição >1mg/m³. 790749_112015_V03_GA_NSG.indb 39 28.01.2016 09:41:2840

Os aspiradores que não possuem de nenhuma marcação da classe de pó L só se desnam para aspirar poeiras perigosas. Opere o aspirador apenas sob supervisão. Não subir ou sentar em cima do aspirador. Esta máquina é prevista para o uso comercial por exemplo para a ulização em hotéis, escolas, hospitais, fábri- cas, lojas, escritórios e negócio de locação. O fabricante não se responsabiliza por danos que resultam de ulização ou reparação incorreta. Evitar perigos devido a choque elétrico A tensão indicada na placa de idencação tem de corresponder coma tensão nominal. Ligue o aspirador ape- nas a uma tomada sucientemente protegida. O cabo de alimentação não pode ser puxado por cima de arrestas vivas, dobrado ou entalado. Substua o cabo de alimentação danicado apenas pelo modelo indicado no capítulo Dados técnicos. Não coloque o aspirador e os acessórios em funcionamento nos seguintes casos: – O cabo de alimentação ou o cabo de extensão estão defeituosos ou têm ssuras. – O aspirador é visivelmente danicado, por ex. ssuras na carcaça. – Em caso de suspeita de um defeito visível, por ex. após de uma queda. Desligue o aspirador e rere a cha da tomada nos seguintes casos: – Ao sair espuma ou líquido – Em caso de interrupções prolongadas de trabalho e após cada ulização – Antes de cada manutenção ou reequipamento Ao rerar a cha da tomada, puxe apenas na cha e não no cabo de alimentação. Nunca pegue a cha com as mão molhadas. Quando chover ou trovejar, não abra o aspirador ao ar livre. Mantenha o interior da tampa sempre seco. Ulize apenas as escovas fornecidas com o aspirador ou as escovas indicadas no manual de instruç5es. A uliza- ção de outras escovas pode prejudicar a segurança. As escovas elétricas não podem entrar em contacto com o cabo de alimentação. Evitar perigos durante o funcionamento Apenas para aspiradores da classe de pó L: Preste atenção para que haja uma venlação suciente (respeite as disposições nacionais em vigor). Informe o pessoal antes de começar com o trabalho sobre os seguintes pontos: – Manipulação do aspirador – Perigos que surgem do material aspirado – Eliminação segura do material aspirado Não ulize a função de sopro em espaços fechados. Trabalhe apenas com uma mangueira de aspiração limpa. Não levante poeiras nocivas para a saúde. Não inale poeiras. Em caso de ulização em estabelecimentos de transformação dos produtos alimentares: Limpe e desinfete imediatamente o aspirador após a ulização para evitar o crescimento de germes. Evitar perigos na manutenção e reparação Mande efetuar as reparações apenas por um técnico. Ulize apenas acessórios e peças sobresselentes originais. 790749_112015_V03_GA_NSG.indb 40 28.01.2016 09:41:2841

2 Antes da primeira colocação em funcionamento Montagem Ver Fig. B.

1. Ao desembalar, preste atenção para a integridade.

2. Comunique imediatamente danos de transporte ao fabricante.

3 Funcionamento Respeitar antes de cada colocação em funcionamento Cerque-se de que os seguintes requisitos foram cumpridos: r Aspirador, cabo de conexão de rede, mangueira de aspiração e acessórios não são danicados. r Todos os ltros estão montados e não danicados. Modos de funcionamento Modo de funcionamento (conforme equipamento) Descrição Posição do interruptor Desligar Tomada sob tensão 0 Ligar Tomada sob tensão, funcionamento manual I Potência mínima de aspiração O aspirador funciona com potência mínima ECO Potência máxima de aspiração O aspirador funciona com potência máxima MAX Modo de espera para automáco de ligação, regulador de velocidade connuo ECO-MAX O aspirador é ligado e desligado através da ferramenta elétrica

Modo de espera para automáco de ligação, regulador de velocidade connuo ECO-MAX, limpeza automáca do ltro Quando a potência de aspiração diminuir, o ltro será limpo nas pausas de trabalho (= ferramenta elétrica desligada) Limpeza automáca (conforme a variante do equipamento) O aspirador está equipado com uma limpeza de ltro eletromagnéca com qual o pó acumulador é sacudido automacamente do cartucho do ltro. Aspirar substâncias secas Equipamento necessário Indicações Filtro principal (cartucho ltrante) O aspirador, o ltro e os acessórios têm de estar secos. Se mudar frequentemente entre aspiração de água e de pó, ulize um ltro principal separado. Filtro para uma eliminação sem pó de material aspirado no Para aspirar fuligem, cimento, gesso, farinha ou poeiras semelhantes: Coloque o ltro no depósito de sujidade para que o pó não que colado e acumulado. Acessórios conforme o domínio de aplicação

1. Regule o modo de funcionamento desejado no interruptor.

9 O aspirador está pronto para aspirar.

2. Para regular a força de aspiração, selecione entre as seguintes possibilidades (conforme equipamento):

– Coloque o interruptor em posição ECO – Regule a velocidade no interruptor – Regule o registo de ar adicional no tubo de pega Aspirar líquidos Quandade de líquidos Equipamento necessário Pouco líquido Filtro principal (cartucho ltrante) Bico de água Muito líquido Filtro principal (espuma) Bico de água

1. Antes de começar aspirar líquidos, reitre o ltro do depósito de sujidade.

2. Abra um pouco o registo de ar adicional no tubo de pega.

3. Coloque o interrupto em posição I.

Antes de desligar o aspirador:

1. Rere o bico de aspiração do líquido.

9 A água restante na mangueira de aspiração corre para o depósito e não pode derramar. Em caso de perda repenna da potência de aspiração e rotação do motor elevada (ruído do motor inabitual), a válvula de utuador interrompeu o processo de aspiração: O depósito está cheio.

Ligar a ferramenta elétrica Ver Fig. C. Ulize a tomada nos aspiradores com automáco de ligação/desligação (posição do interruptor A) para ligar as ferramentas elétricas. O aspirador é ligado e desligado pela ferramenta elétrica. Em posição do interruptor 0, a tomada pode ser ulizada como linha de extensão, por ex. para uma lâmpada. Valor de ligação: Aspirador + ferramenta elétrica = máx. 16 A (o valor depende do modelo de país, observe os Dados técnicos). AVISO! A tomada no aspirador está sempre sob tensão. Perigo de ferimentos devido a uma ferramenta elétrica com ligação automáca.

1. Antes de colocar a cha na tomada: Desligue a ferramenta elétrica.

Smart Stop Ver Fig. D.

1. Colocar o travão com o pé.

9 O aspirador já não se pode deslocar. O Smart Stop oferece outras funções: – Pega para esvaziar o depósito de sujidade – Função de rampa para a condução por cima de obstáculos Função de sopro Ver Fig. E. Ulize a função de sopro apenas para limpar, desempoeirar e secar máquinas e disposivos. 790749_112015_V03_GA_NSG.indb 42 28.01.2016 09:41:2843

Indicador do uxo volumétrico Ver g. F. Em caso de depósito cheio ou entupimentos na mangueira de aspiração o indicador de uxo volumétrico acende. Depois do trabalho Ver Fig. G.

1. Enrole o cabo de alimentação e a mangueira de aspiração.

2. Arrume os acessórios no comparmento de arrumação para acessórios.

Transportar e armazenar

1. Antes de transportar, feche os bloqueios na parte superior do aspirador.

2. Observe o peso do aspirador, principalmente quando o depósito de sujidade esver cheio.

3. Não incline o aspirador quando o depósito de sujidade esver cheio de líquido.

4. Guarde o aspirador no interior num local seco e protegido contra geadas.

4 Idencação de falhas e reparação Falha Causa Reparação Potência de aspiração diminui A tampa não está corretamente fechada Fechar a tampa Filtro sujo Limpar Filtro cheio Mudar Depósito cheio Esvaziar Filtro do proteção do motor está entupido Limpar Bico, tubos ou mangueira entupida Limpar O aspirador não liga A cha não está na tomada Meter Rede sem tensão Vericar os fusíveis Cabo de alimentação defeituoso Mandar renovar Sensor de água/utuador desligou Esvaziar o depósito Interruptor em posição A Colocar interruptor em I O aspirador não liga ao ligar a ferramenta elétrica A ferramenta elétrica não está ligada na tomada do aspirador Colocar a cha na tomada do aspirador Interruptor não está em posição A Colocar interruptor em A Não efetuar mais intervenções, mas sim contactar o serviço pós-venda. 5 Manutenção Ver Fig. H-I-J-K. 790749_112015_V03_GA_NSG.indb 43 28.01.2016 09:41:2844

Na manutenção e limpeza, tratar o aspirador de modo a que não existe nenhum perigo para o pessoal de manu- tenção e outras pessoas. Apenas para aspiradores da classe de pó L No caso de a manutenção ser executada pelo ulizador, o aspirador tem de – ser desmontado, – limpo e – ser alvo de manutenção, até onde isso for possível, sem perigo para o pessoal de manutenção nem para outras pessoas. Respeitar as medidas de segurança adequadas – Limpeza antes da desmontagem, – Providenciar uma venlação local com ltragem, na qual o aspirador seja montado, – Limpeza da zona de manutenção e – equipamento de protecção pessoal adequado. Mande efetuar, no mínimo, uma vez por ano uma vericação técnica pelo pessoal técnico, por ex. quanto a danicação do ltro, estanqueidade do aspirador e função dos disposivos de controlo. Objectos não limpos Durante a execução de trabalhos de manutenção ou de reparação, todos os objectos contaminados, que não possam ser limpos de forma sasfatória, têm de ser eliminados. Esses objectos têm de ser eliminados em sacos impermeáveis em conformidade com os regulamentos válidos relavos à eliminação de tais resíduos. Esvaziar o recipiente Apenas autorizado em pós com valores limites de exposição >1mg/m³.

3. Rerar a tampa e a mangueira de aspiração do recipiente.

4. Solte o parafuso de xação.

5. Rerar o cartucho ltrante.

6. O novo Cartucho ltrante, passá-lo recto sobre a caixa, até o esbarro.

7. Aperte o parafuso de xação.

Eliminação dos cartuchos ltrantes, ltros ou sacos de eliminação Elimine o cartucho ltrante, o ltro ou o saco de eliminação de acordo com os regulamentos nacionais. Limpeza Não limpe o aspirador com um disposivo de lavagem de alta pressão. Ulize para a limpeza apenas um pano húmido e um detergente suave. Ácido, acetona e solvente podem atacar as peças do aspirador. 790749_112015_V03_GA_NSG.indb 44 28.01.2016 09:41:2845

Limpar regularmente o cartucho ltrante mas não danicar as lamelas. Os cartuchos ltrantes limpos com água só podem ser recolocados quando estes esverem completamente secos. Não limpar ou secar o cartucho ltrante com ar comprimido. 6 Eliminação Os aparelhos em nal de vida contém materiais valiosos, adequados à reciclagem. Não colocar o aspirador no lixo domésco normal. Eliminá-lo em locais de recolha adequados, por exemplo, nos ecocentros municipais. 7 Acessórios originais Descrição Enc. n.º NSG uClean 14.. / LD 14.. / ADL 14.. Enc. n.º NSG uClean ARDL 14.. Cartucho ltrante FPP 3600 415109 (540986) Cartucho ltrante FPPR 3600 413464 (529776) 8 Especicações técnicas NSG uClean

NSG uClean LD 14.. NSG uClean ADL / ARDL 14.. Tensão V 220-240 220-240 220-240 Frequência Hz 50/60 50/60 50/60 Potência de conexão (máx.) W 1400 1400 1400 Classe de protecção II II I

Débito de ar: no venlador m³/h 248,4 248,4 248,4 Débito de ar: na mangueira m³/h 147 147 147 Subpressão: no venlador kPa 26 26 26 Subpressão: na mangueira kPa 20 20 20 Supercie do ltro cm² 2950 2950 2950 / 3400 Sonoridade do ruído dB(A) 85 84 85 Cabo de conexão à rede: Tipo H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 3G1,5 Cabo de conexão à rede: Comprimento m 8 12 8 Volume do recipiente

Dimensões cm (c x l x a) Peso

Dimensões cm (c x l x a) Peso

9 Declaração de conformidade CE Declaração de conformidade CE Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Direcvas CE por quanto concerne à sua concepção e ao po de construção assim como na versão lançada no mercado. Se houver qualquer modicação na máquina sem o nosso consenmento prévio, a presente declaração perderá a validade. Produto: Aspirador para ulização a seco / húmido Tipo: NSG O po de construção do aparelho cumpre as seguintes disposições aplicáveis: Directiva de máquinas CE 2006/42/CE Directiva CE CEM 2014/30/CE Normas harmonizadas aplicadas: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008 Normas e especicações técnicas nacionais aplicadas: DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06 Responsável pela documentação: ELECTROSTAR GmbH, Stugarter Straße 36, 73262 Reichenbach/Fils, Germany
