NSG uClean ADL1420 - Vysávač Starmix - Bezplatný návod na obsluhu

Typ produktu	Vysávač na kvapaliny a prach
Značka	Starmix
Model	NSG uClean ADL1420
Rozmery (D x Š x V)	42,5 x 39 x 55 cm
Hmotnosť	8,9 kg
Objem nádrže	20 L
Napájacie napätie	220-240 V ~ 50/60 Hz
Max. príkon	1400 W
Trieda ochrany	I (s uzemnením)
Objemový prietok (na dúchadle)	248,4 m³/h
Podtlak (na dúchadle)	26 kPa
Plocha filtra	3400 cm²
Hladina hluku	85 dB(A)
Dĺžka sieťového kábla	8 m (typ H05VV-F 3G1,5)
Zásuvka pre náradie	Áno, s automatickým zapínaním/vypínaním
Funkcia dúchania	Áno
Smart Stop (parkovacia brzda)	Áno
Automatické čistenie filtra	Áno, pomocou elektromagnetických vibrácií
Indikátor objemového prietoku	Áno, rozsvieti sa, ak je nádrž plná alebo upchatá
Komerčné použitie	Áno (hotely, školy, nemocnice, atď.)
Údržba	Pravidelné čistenie filtra, vypúšťanie nádrže, výmena filtračnej kartuše

Často kladené otázky - NSG uClean ADL1420 Starmix

Môžem vysávačom Starmix NSG uClean ADL1420 vysávať kvapaliny?

Áno, je určený na vysávanie kvapalín. Použite hlavný penový filter a vodnú dýzu. Najprv vyberte filtračné vrecko. Mierne otvorte regulátor vzduchu na rukoväti a prepnite spínač do polohy I. Pri náhlom poklese výkonu je nádrž plná: okamžite ju vyprázdnite.

Ako čistiť filter vysávača?

Hlavný filter (filtračná kartuša) sa pravidelne čistí. Vypnite prístroj, odpojte ho, otvorte uzávery a odstráňte veko. Odskrutkujte upevňovaciu skrutku, vyberte kartušu, umyte ju vodou alebo ňou potraste. Znova ju namontujte až keď je úplne suchá. Nepoužívajte stlačený vzduch.

Čo robiť pri strate sacieho výkonu?

Skontrolujte nasledujúce body: je veko dobre zatvorené? Je filter znečistený? Je filtračné vrecko alebo nádrž plná? Je filter motora upchatý? Je dýza, hadica alebo flexibilná hadica upchatá? Vyčistite alebo vymeňte príslušné časti.

Ako používať funkciu dúchania?

Funkcia dúchania slúži na čistenie, odprášenie alebo sušenie stroja a jeho príslušenstva. Pripojte flexibilnú hadicu k výduchu vzduchu, ako je znázornené v návode. Túto funkciu nepoužívajte v uzavretom priestore a nevdychujte prach.

Ako vyprázdniť nádrž na nečistoty?

Vypnite vysávač a odpojte zástrčku. Otvorte uzávery, odstráňte veko s flexibilnou hadicou, potom prevráťte nádrž, aby ste ju vyprázdnili. Na jemný prach použite filtračné vrecko, aby ste zabránili usadzovaniu.

Ako vymeniť filtračnú kartušu?

Vypnite a odpojte prístroj. Otvorte uzávery, odstráňte veko. Odskrutkujte upevňovaciu skrutku, vyberte starú kartušu. Namontujte novú kartušu rovno na kryt až na doraz, potom utiahnite skrutku.

Aké je požadované napájacie napätie?

Vysávač pracuje na 220-240 V ~ 50/60 Hz. Skontrolujte, či sieťová zásuvka zodpovedá. Sieťový kábel je typu H05VV-F 3G1,5 s dĺžkou 8 metrov.

Je vysávač vhodný na komerčné použitie?

Áno, je navrhnutý na komerčné použitie v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách alebo prenájmoch. Dokáže vysávať neškodný prach a kvapaliny.

Ako funguje automatické čistenie filtra?

V režime A, keď sací výkon klesne, filter sa automaticky čistí pomocou elektromagnetických vibrácií počas pracovnej prestávky (elektrické náradie je vypnuté). Tým sa odstráni prach usadený na filtračnej kartuši.

Ako používať zásuvku pre elektrické náradie?

Pripojte náradie do zásuvky vysávača. Prepnite spínač do polohy A pre automatické zapínanie/vypínanie s náradím. V polohe 0 slúži zásuvka ako jednoduchý predlžovač. Pozor: celkový prúd (vysávač + náradie) nesmie prekročiť 16 A.

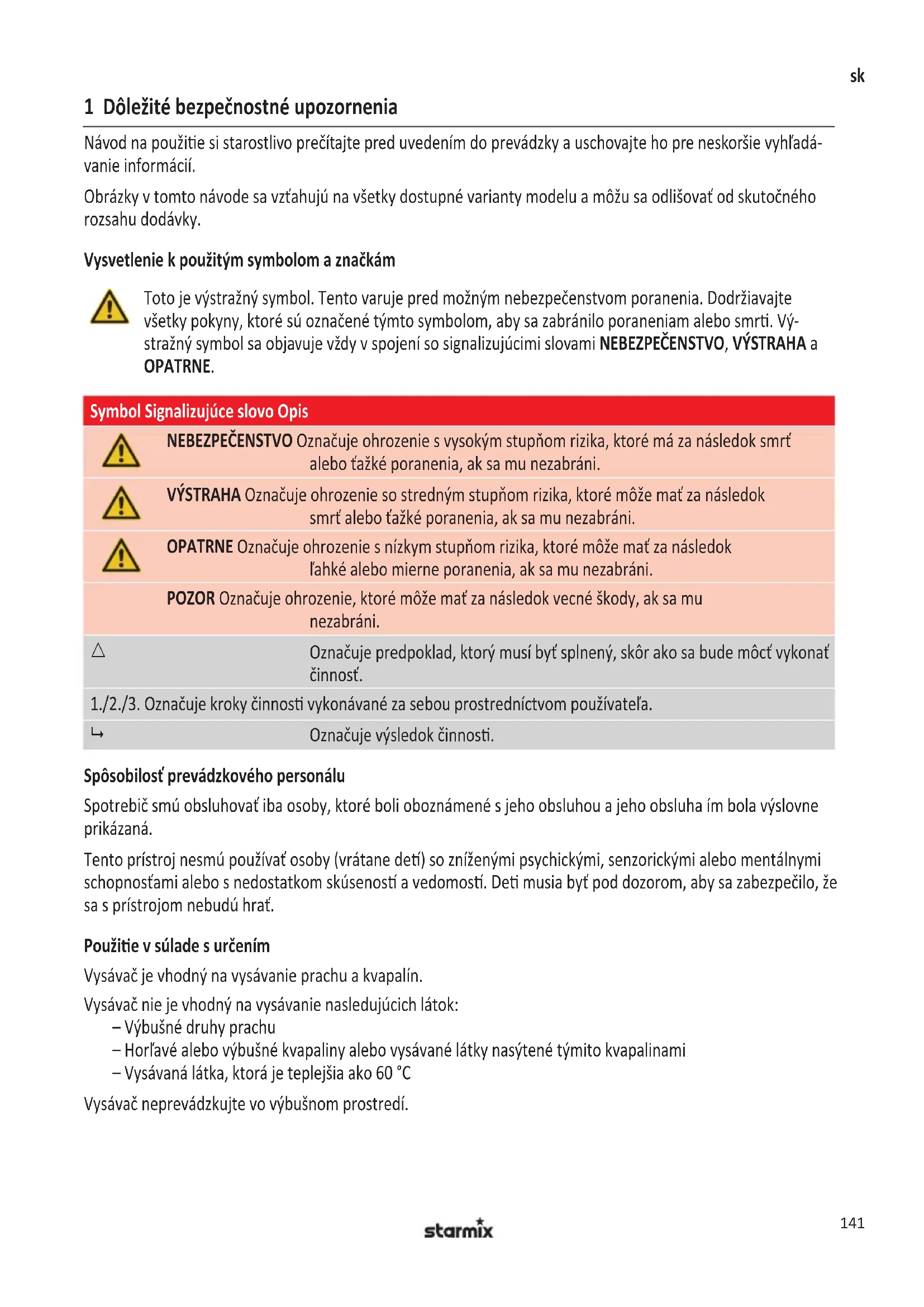

NÁVOD NA OBSLUHU NSG uClean ADL1420 Starmix

Návod na použitie si starostlivo prečítajte pred uvedením do prevádzky a uschovajte ho pre neskoršie vyhládávanie informácií.

Obrázky v tomto návode sa vztahujú na všetky dostupné varianty modelu a môžu sa odlišovať od skutočného rozsahu dodávky.

Toto je výstražný symbol. Tento varuje pred možným nebezpečenstvom poranenia. Dodržiavajte všetky pokyny, ktoré sú označené týmto symbolom, aby sa zabránilo poraneniam alebo smrti. Výstražný symbol sa objavuje vždy v spojení so signalizujúcimi slovami NEBEZPEČENSTVO, VÝSTRAHA a OPATRNE.

Symbol Signalizujúce slovo Opis

	NEBEZPEČENSTVO Označuje ohrozenie s vysokým stupňom rizika, ktoré má za následok smrť alebo ťažké poranenia, ak sa mu nezabráni.
	VÝSTRAHA Označuje ohrozenie so stredným stupňom rizika, ktoré môže mať za následok smrť alebo ťažké poranenia, ak sa mu nezabráni.
	OPATRNE Označuje ohrozenie s nízkym stupňom rizika, ktoré môže mať za následok ľahké alebo mierne poranenia, ak sa mu nezabráni.
	POZOR Označuje ohrozenie, ktoré môže mať za následok vecné škody, ak sa mu nezabráni.
	Označuje predpoklad, ktorý musí byť splnený, skôr ako sa bude môčť vykonať činnosť.
1./2./3. Označuje kroky činnosti vykonávané za sebou prostredníctvom používateľa.
	Označuje výsledok činnosti.

Spôsobilost' prevádzkového personálu

Spotrebič smú obsluhovať iba osoby, ktoré boli oboznámené s jeho obsluhou a jeho obsluha ím bola výslovne prikázaná.

Tento prístroj nesmú používať osoby (vrátane detí) so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí. Deti musia byť pod dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat.

Použitie v súlade s určením

Vysávač je vhodný na vysávanie prachu a kvapalín.

Vysávač nie je vhodný na vysávanie nasledujúcich látok:

– Výbušné druhy prachu
– Horľavé alebo výbušné kvapaliny alebo vysávané látky nasýtené týmito kvapalinami
– Vysávaná látka, ktorá je teplejšia ako 60 °C

Vysávač neprevádzkujte vo výbušnom prostredí.

sk

Vysávače triedy prachu L sú vhodné na vysávanie/odsávanie suchých, nehorľavých, pre zdravie nebezpečných druhov prachu s hraničnými hodnotami pre pracovisko >1mg/m³.

Vysávače, ktoré nemajú označenie triedy prachu L, sú vhodné iba na vysávanie/odsávanie bezpečných druhov prachu.

Vysávač prevádzkujte iba pod dozorom. Na vysávač nestúpajte ani nesadajte.

Tento prístroj je určený na profesionálne použitie, napríklad na použitie v hoteloch, školách, nemocniciach, závodoch, obchodoch, kanceláriách a pri prenajímaní priestorov.

Výrobca neručí za škody v dôsledku použitia na iné účely, neodbornej obsluhy alebo neodbornej opravy.

Zabránenie nebezpečenstvám v dôsledku zásahu elektrickým prúdom

Napätie uvedené na typovom štítku sa musí zhodovať so sietovým napätím. Vysávač pripájajte iba na dostatočne istenú zásuvku.

Sietové prívodné vedenie netahajte cez ostré hrany, nezalamujte ho ani nestláčajte. Poškodené sietové prívodné vedenie vymeňte iba za vyhotovenie uvedené v kapitole Technické údaje.

Vysávač vrátane príslušenstva neuvádzajte do prevádzky v nasledujúcich prípadoch:

– Sieťové prívodné vedenie alebo predlžovacie vedenie sú chybné alebo vykazujú pretrhnutia.
– Vysávač je viditelne poškodený, napr. praskliny v telese.
– Pri podozrení na neviditeľnú chybu, napr. po páde.

V nasledujúcich prípadoch vysávač vypnite a vytiahnite zo zástrčky:

Pri vytahovaní zo zásuvky tahajte vždy iba za zástrčku, nikdy nie za sietové prívodné vedenie. Zástrčku nikdy nechytajte mokrými rukami.

Vysávač neotvárajte vonku za dažďa alebo búrky. Vnútro krytu udržiavajte vždy suché.

Používajte iba kefy dodané s vysávačom alebo určené v tomto návode na použitie. Použitie iných kief môže obmedziť bezpečnosť. Zabráňte kontaktu elektrických kief so sietovým prívodným vedením.

Zabránenie nebezpečenstvám počas prevádzky

Iba pre vysávače s triedou prachu L: Dbajte na dostatočnú mieru výmeny vzduchu, keď sa odpadový vzduch dostáva spät do priestoru (dodržiavajte platné národné nariadenia).

Personál obsluhy informujte pred začiatkom práce o nasledujúcich bodoch:

– Manipulácia s vysávačom
– Nebezpečenstvá vychádzajúce z vysávaných látok
– Bezpečné odstránenie vysávaných látok

Funkciu ofukovania nepoužívajte v uzatvorených priestoroch. Pracujte iba s čistou nasávacou hadicou. Nevírte zdraviu škodlivý prach. Prach nevdychujte.

Pri použití v prevádzkach spracovávajúcich potraviny: Vysávač po použití ihned' očistite a dezinfikujte, aby sa predišlo tvoreniu zárodkov.

Opravy nechajte vykonávať iba odborníkom. Používajte iba originálne náhradné diely a diely príslušenstva.

2 Pred prvým uvedením do prevádzky

Zloženie

Pozor obr. B.

1. Pri vybaľovaní skontrolujte úplnosť dodávky.
2. Škody spôsobené prepravou ihned' nahláste predajcovi.

3 Prevádzka

Toto dodržte pred každým uvedením do prevádzky

Zabezpečte, aby boli splnené nasledujúce predpoklady:

△ Vysávač, sietové prívodné vedenie, nasávacia hadica a príslušenstvo nie sú poškodené.

△ Všetky filtre sú nasadené a nie sú poškodené.

Druhy prevádzky

Druh prevádzky (podľa výbavy) Opis Poloha spínača
VYP Zásuvka pod napätím 0
ZAP Zásuvka pod napätím, manuálna	prevádzka	I
Minimálny sací výkon Vysávač beží s nízkym výkonom ECO
Maximálny sací výkon Vysávač beží s maximálnym výkonom MAX
Pohotovostná prevádzka pre automatiku zapnutia, plynulý regulátor otáčok ECO-MAX	Vysávač sa zapne a vypne prostredníctvom elektrického náradia	A
Pohotovostná prevádzka pre automatiku zapnutia, plynulý regulátor otáčok ECO-MAX, automatické čistenie filtra	Pri znižujúcom sa sacom výkone sa počas pracovných prestávok (= vypnuté elektrické náradie) čistí filter	AIII

Vysávač je vybavený elektromagnetickým čistením filtra, pomocou ktorého sa pril'nutý prach automaticky vytrasie z filtračnej vložky.

Vysávanie suchých látok

Potrebné vybavenie Upozornenia

Hlavný filter (filtračná vložka) Vysávač, filter a príslušenstvo musia byť suché.
	Pri častom striedaní mokrého a suchého vysávania používajte samostatný hlavný filter.
Filtračné vrecko na bezprašnú likvidáciu nasávaných látok z jemných častíc	Na vysávanie sadzí, cementu, sadry, múky alebo podobných druhov prachu: Filtračné vrecko nasad’te do nádoby na nečistoty, aby prach neostal priľnutý a aby nevyschol.
Príslušenstvo podľa oblasti použitia

1. Požadovaný druh prevádzky nastavte na spínači.
   → Vysávač je pripravený na vysávanie.
2. Na nastavenie sacej sily zvolte jednu z nasledujúcich možností (podla výbavy):
   – Spínač prestavte do polohy ECO
   – Na spínači nastavte otáčky
3. Posúvač pre vedl'ajší vzduch nastavte na rúre s rukovätou

Vysávanie kvapalín

Množstvo kvapaliny Potrebné vybavenie

Malé množstvo kvapaliny Hlavný filter (filtračná vložka)	Hubica na vodu
Veľké množstvo kvapaliny Hlavný filter (penový)	Hubica na vodu

1. Filtračné vrecko pred vysávaním kvapalín odoberte z nádoby na nečistoty.
2. Nepatrne otvorte posúvač pre vedl'ajší vzduch na rúre s rukovätou.
3. Spínač prestavte do polohy I.

→ Zvyšná voda nachádzajúca sa v nasávacej hadici sa nasaje do nádoby a nemôže vytieć.

Pri náhlej strate sacieho výkonu a zvýšených otáčkach motora (zmenený zvuk motora) prerušil plavákový ventil proces vysávania: Nádoba je plná.

1. Vypnite vysávač.
2. Vyprázdnite nádobu na nečistoty a filtračnú vložku.

Pripojenie elektrického náradia

Pozor obr. C.

Na pripojenie elektrického náradia použite zásuvku na vysávačoch s automatikou zapnutia/vypnutia (poloha spínača A). Vysávač sa zapne a vypne prostredníctvom elektrického náradia. V polohe spínača 0 je možné zásuvku použit ako predlžovacie vedenie, napr. pre svetlo.

Menovitý príkon: Vysávač + elektrické náradie = max. 16 A (hodnota závislá od variantu pre krajinu, prihliadajte na technické údaje).

VÝSTRAHA!

Nebezpečenstvo poranenia v dôsledku automaticky sa rozbiehajúceho elektrického náradia.

Smart Stop poskytuje d'alšie funkcie:

– Rukovät na vyprázdnenie na nečistoty

– Funkcia rampy pre prejazd cez prekážky

Funkcia ofukovania

Pozor obr. E.

Funkciu ofukovania používajte iba na čistenie, zbavovanie prachu a sušenie strojov a zariadení.

Pri plnej nádobe alebo pri upchatiach na sacej hadici svieti indikátor objemového prúdu.

Po práci

Pozor obr. G.

1. Naviňte sietové prívodné vedenie a nasávaciu hadicu.

2. Príslušenstvo uschovajte v mieste na odkladanie príslušenstva.

Preprava a skladovanie

1. Pred prepravou uzatvorte blokovania hornej časti vysávača.

2. Prihliadajte na hmotnosť vysávača, predovšetkým pri naplnenej nádobe na nečistoty.

3. Vysávač neprevracajte, ked' sa v nádobe na nečistoty nachádza kvapalina.

4. Vysávač skladujte vo vnútorných priestoroch v suchu a chránený proti mrazu.

4 Vyhľadanie chyby a oprava

Porucha Príčina Odstránenie
Znižovanie sacieho výkonu Kryt nie je správne zatvorený Zatvorte kryt
	Filter znečistený Vyčistiť
	Filtračné vrecko plné Vymeniť
	Nádoba plná Vyprázdnit’
	Filter ochrany motora upchatý Vyčistiť
	Hubica, rúra alebo hadica upchatá Vyčistiť
Vysávač sa nerozbehne Zástrčka nie je v zásuvke Zastrčiť
	Siet bez napätia Skontrolujte poistku
	Sietové prívodné vedenie chybné Nechajte ho vymeniť
	Snímač vody/plavák realizoval vypnutie	Vyprázdnite nádobu
	Spínač v polohe A Spínač prestavte do polohy I
Vysávač sa nerozbehne pri zapnutí elektrického náradia	Elektrické náradie nie je zapojené v zásuvke na vysávači	Zástrčku zastrčte do zásuvky na vysávači
	Spínač nie je v polohe A	Spínač prestavte do polohy A

Nevykonávajte žiadne d'alšie kroky, ale kontaktujte zákaznícky servis.

5 Údržba

Pozor obr. H-I-J-K.

• rozobrat,
• vyčistiť a
  – vykonať na čom údržba,

Zahrnuté vhodné preventívne opatrenia

– Čistenie pred demontážou,
- Uskutočnenie prevencie pre miestne filtrované nútené vetranie, na ktorom sa vysávač demontuje,
– Čistenie údržbovej oblasti a
– vhodné osobné ochranné prostriedky.

Minimálne jedenkrát ročne iniciujte technickú kontrolu prostredníctvom odborného personálu, napr. na poškodenie filtra, vzduchotesnosť vysávača a funkciu kontrolných zariadení.

Znečistené predmety

Pri realizácii údržbových a opravárenských prác sa musia zlikvidovat' všetky znečistené predmety, ktoré nie je možné uspokojujúco vyčis t'. Takéto predmety sa musia zlikvidovat' v nepriepustných vreckách v zhode s platnými ustanoveniami pre odstraňovanie takéhoto odpadu.

Vyprázdnenie nádoby

Je dovolené iba pri prachu so všeobecnými hraničnými hodnotami pre pracovisko >1mg/m³.

1. Vypnite vysávač, vy ahnite siet'ovú zástrčku.
2. Otvorte uzávery.
3. Zoberte kryt a saciu trubicu z nádoby.
4. Vyklopte nádobu.

Výmena ltračná vložka

Pozor obr. J.

1. Vypnite vysávač, vy ahnite siet'ovú zástrčku.
2. Otvorte uzávery.
3. Zoberte kryt z nádoby.
4. Povol'te poistnú skrutku.
5. Vybrat' ltračna vložka.
6. Vložku ltra nasad'te priamo ce kryt až na doraz.
7. Do ahnite poistnú skrutku.

Likvidácia ltračných vložiek, ltračných vreciek alebo vreciek na odstraňovanie odpadov

Filtračné vložky, ltračné vrecká alebo vrecká na odstraňovanie odpadov likvidujte v zhode s národnými predpismi.

Čistenie

Vysávač nečis te pomocou vysokotlakového čis aceho zariadenia. Na čistenie používajte iba vlhkú handričku a jemný čis aci prostriedok. Kyselina, acetón a rozpúšt'adlá môžu rozleptat' diely vysávača.

Pravidelne čis te ltračnú vložku, nepoškod'te pri tom lamely. Filtračnú vložku očistenú za mokra opät' nasad'te až vtedy, ked' bude úplne suchá. Filtračnú vložku nečis te ani nesušte stlačeným vzduchom.

6 Likvidácia

Staré prístroje obsahujú cenné materiály, ktoré sú vhodné na opätovné spracovanie. Vysávače nedávajte do normálneho odpadu, ale ich odborne zlikvidujte cez vhodné zberné systémy, napr. cez vaše komunálne likvidačné miesto.

7 Originálne príslušenstvo

Opis Objedn. č.	NSG uClean 14.. / LD 14.. / ADL 14..	Objedn. č.NSG uClean ARDL 14..
Filtračná vložka FPP 3600 415109 (540986)
Filtračná vložka FPPR 3600 413464 (529776)

8 Technické údaje

		NSG uClean14..	NSG uCleanLD 14..	NSG uCleanADL / ARDL 14..
Napätie V 220-240 220-240 220-240
Frekvencia Hz 50/60 50/60 50/60
Príkon (max.) W 1400 1400 1400
Ochranná trieda II		☐	II ☐	I ☎
Objemový prietok vzduchu: na dúchadle	m3/h	248,4	248,4 248,4
Objemový prietok vzduchu: na hadici	m3/h	147	147	147
Podtlak: na dúchadle	kPa	26	26	26
Podtlak: na hadici	kPa	20	20	20
Filtračná plocha	cm2	2950 2950 2950 / 3400
Hladina hluku	dB(A)	85	84	85
Elektrická prípojka: Typ		H05VV-F 2x1,0	H05VV-F 2x1,0	H05VV-F 3G1,5
Elektrická prípojka: DÍžka	m	8	12	8

	Objem zásobníka I	Rozmery cm (d x š x v)	Hmotnosť kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445	45	48,3 x 48,3 x 79	12,6
NSG ARDL-1432	32	42,5 x 39 x 64	10,2
NSG ARDL-1435	35	46,1 x 43 x 70,3	11,8
NSG ARDL-1445	45	48,3 x 48,3 x 79	13,3
NSG ARDL-1455 KFG	55	53 x 51 x 99	20,0

IP24 C€

9 EG – konformné prehlásenie

EG – konformné prehlásenie
Týmto vyhlasujeme, že d'alej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnost‘ a ochranu zdravia uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnost‘.
Výrobok: Vysávač pre suché a mokré použitie
Typ: NSG
Typ konštrukcie prístrojov zodpovedá príslušným ustanoveniam:	Smernica ES o strojových zariadeniach 2006/42/ES Smernica ES o elektromagnetickej kompatibilite 2014/30/ES
Použité harmonizované normy: EN 60335-1:2012, EN 60335-2-69:2012,EN 62233:2008, EN 62233 BER.1:2008,EN 55014-1:2006+A12009+A2:2011,EN 61000-3-2:2006+A1:2009+A2:2009,EN 61000-3-3:2013,EN 55014-2:1997+A1:2001+A2:2008
Použité národné normy a technické špecifikácie: DIN EN 60335-1 (VDE 0700-1):2012-10,DIN EN 62233 (VDE 0700-366):2008-11,DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04,DIN EN 55014-1 (VDE 0875-14-1):2012-05,DIN EN 61000-3-2 (VDE 0838-2):2010-03,DIN EN 61000-3-3 (VDE 0838-3):2014-03,DIN EN 55014-2 (VDE 0875-14-2):2009-06
Osoba zodpovedná za dokumentáciu: ELECTROSTAR GmbH, Stuttgarter Straße 36,73262 Reichenbach/Fils, Germany
01.09.2016	Carsten GresserHead of Quality Assurance
