KÄYTTÖOHJE NSG uClean ADL1420 Starmix

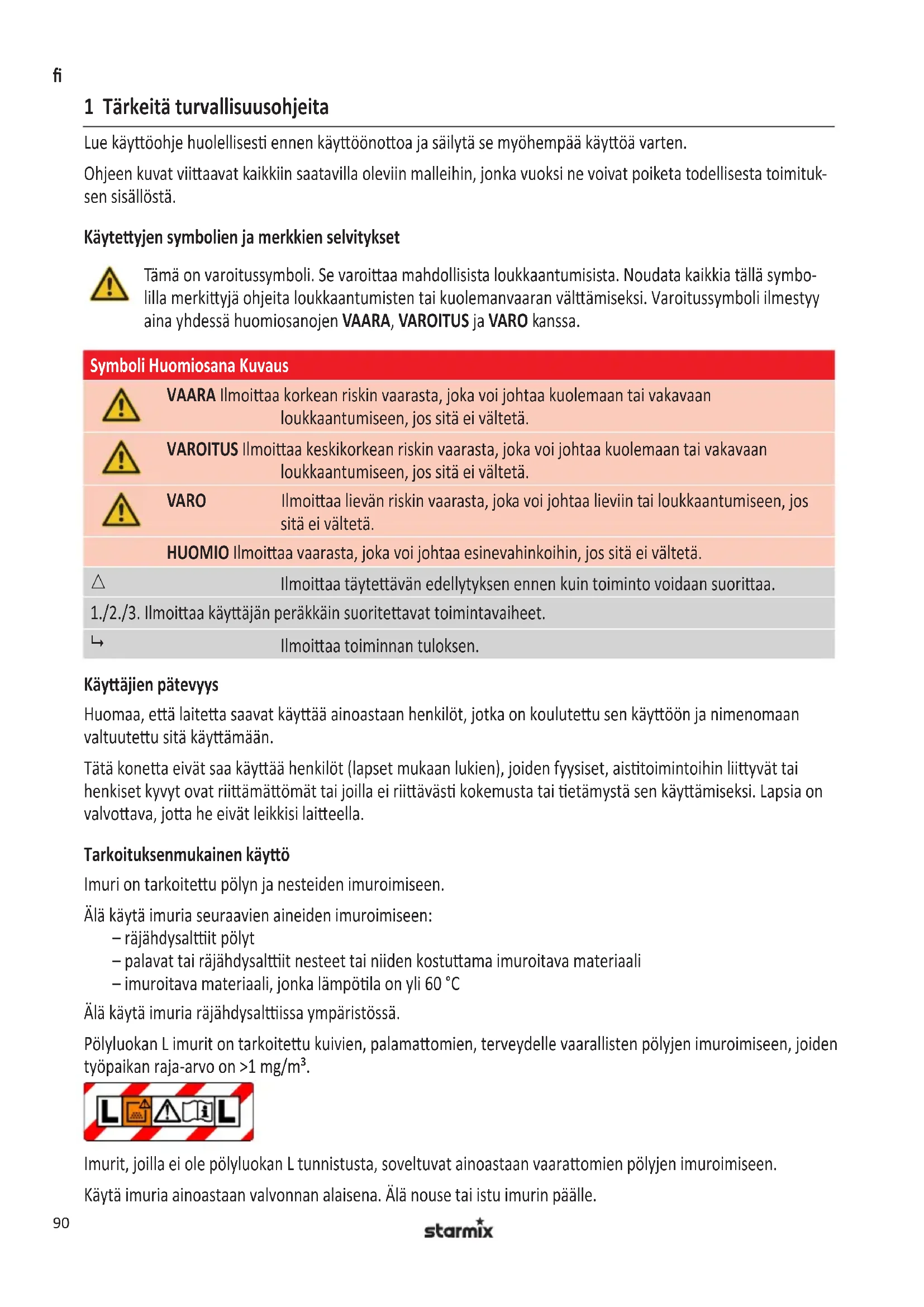

1 Tärkeitä turvallisuusohjeita Lue käyöohje huolellises ennen käyöönooa ja säilytä se myöhempää käyöä varten. Ohjeen kuvat viiaavat kaikkiin saatavilla oleviin malleihin, jonka vuoksi ne voivat poiketa todellisesta toimituk- sen sisällöstä. Käyteyjen symbolien ja merkkien selvitykset Tämä on varoitussymboli. Se varoiaa mahdollisista loukkaantumisista. Noudata kaikkia tällä symbo- lilla merkiyjä ohjeita loukkaantumisten tai kuolemanvaaran välämiseksi. Varoitussymboli ilmestyy aina yhdessä huomiosanojen VAARA, VAROITUS ja VARO kanssa. Symboli Huomiosana Kuvaus VAARA Ilmoiaa korkean riskin vaarasta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VAROITUS Ilmoiaa keskikorkean riskin vaarasta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VARO Ilmoiaa lievän riskin vaarasta, joka voi johtaa lieviin tai loukkaantumiseen, jos sitä ei vältetä. HUOMIO Ilmoiaa vaarasta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä.

Ilmoiaa täyteävän edellytyksen ennen kuin toiminto voidaan suoriaa. 1./2./3. Ilmoiaa käyäjän peräkkäin suoriteavat toimintavaiheet.

Ilmoiaa toiminnan tuloksen. Käyäjien pätevyys Huomaa, eä laitea saavat käyää ainoastaan henkilöt, jotka on kouluteu sen käyöön ja nimenomaan valtuuteu sitä käyämään. Tätä konea eivät saa käyää henkilöt (lapset mukaan lukien), joiden fyysiset, aistoimintoihin liiyvät tai henkiset kyvyt ovat riiämäömät tai joilla ei riiäväs kokemusta tai etämystä sen käyämiseksi. Lapsia on valvoava, joa he eivät leikkisi laieella. Tarkoituksenmukainen käyö Imuri on tarkoiteu pölyn ja nesteiden imuroimiseen. Älä käytä imuria seuraavien aineiden imuroimiseen: – räjähdysalit pölyt – palavat tai räjähdysalit nesteet tai niiden kostuama imuroitava materiaali – imuroitava materiaali, jonka lämpöla on yli 60 °C Älä käytä imuria räjähdysalissa ympäristössä. Pölyluokan L imurit on tarkoiteu kuivien, palamaomien, terveydelle vaarallisten pölyjen imuroimiseen, joiden työpaikan raja-arvo on >1 mg/m³. Imurit, joilla ei ole pölyluokan L tunnistusta, soveltuvat ainoastaan vaaraomien pölyjen imuroimiseen. Käytä imuria ainoastaan valvonnan alaisena. Älä nouse tai istu imurin päälle. 790749_112015_V03_GA_NSG.indb 90 28.01.2016 09:41:3291

Kone on tarkoiteu teolliseen käyöön, esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymälöissä, toimistoissa ja vuokraustoiminnassa käyteäväksi. Valmistaja ei vastaa ei-tarkoituksenmukaisesta käytöstä, asiaomasta ohjauksesta tai ei-ammamaisesta korjauksesta johtuvista vaurioista. Sähköiskun aiheuamien vaarojen väläminen Tyyppikilvessä ilmoitetun jännieen on vastaava verkkojänniteä. Kytke imuri ainoastaan riiäväs suojauun pistorasiaan. Älä vedä verkkoliitännän johtoa terävien reunojen yli, taita sitä tai jätä sitä puristuksiin. Vaihda vaurioitunut verkkoliitännän johto luvussa Tekniset edot ilmoiteuun malliin. Älä ota imuria käyöön seuraavissa tapauksissa: – Verkkoliitännän johto tai jatkojohto ovat viallisia tai niissä on murtumia. – Imurissa on näkyviä vaurioita, esim. kotelon murtumia. – Jos on syytä epäillä näkymätöntä vikaa, esim. kaatumisen jälkeen. Sammuta imuri ja irrota verkkopistoke seuraavissa tapauksissa: – Jos vaahtoa tai nesteä valuu ulos – Jos työ keskeytetään pidemmäksi aikaa ja jokaisen käytön jälkeen – Aina ennen huoltoa tai varustuksen uusimista Verkkopistokea irroteaessa vedä aina pistokkeesta, älä koskaan verkkoliitännän johdosta. Älä koskaan koske- ta verkkopistokea märkänä. Älä avaa imuria ulkona sateella tai ukkosella. Pidä kannen sisäpuoli aina kuivana. Käytä ainoastaan imurin mukana toimiteuja tai käyöohjeessa määriteyjä harjoja. Muiden harjojen käyö voi heikentää turvallisuua. Sähköharjat eivät saa joutua kosketuksiin verkkopistokkeen johdon kanssa. Vaarojen väläminen käytön aikana Vain pölyluokan L imureille: Varmista riiävä ilmanvaihto, jos poistoilma ohjataan takaisin huoneeseen (huomioi kansalliset määräykset). Tiedota käyöhenkilökuntaa ennen työskentelyä seuraavista seikoista: – Imurin käsiely – Imuroitavasta materiaalista aiheutuvat vaarat – Imuroitavan materiaalin turvallinen poistaminen Älä käytä puhallustoimintoa suljetuissa loissa. Työskentele vain puhtaan imurin letkun kanssa. Älä pöllytä terveydelle haitallisia pölyjä. Älä hengitä pölyjä. Käyö elintarvikkeita käsielevissä yrityksissä: Puhdista imuri väliömäs käytön jälkeen ja desinoi likaantu- misten estämiseksi. Vältä vaaroja huollon ja korjauksen yhteydessä Anna laite ainoastaan ammahenkilön korjaavaksi. Käytä ainoastaan alkuperäisiä lisä- ja varaosia. 2 Ennen ensimmäistä käyöönooa Kokoaminen Katso kuva B.

1. Varmista laieen täydellisyys pakkausta avaaessa.

2. Ilmoita jälleenmyyjälle mahdolliset kuljetusvauriot väliömäs.

3 Käyö Huomioi ennen jokaista käyöönooa Varmista, eä seuraavat edellytykset on täytey: r Imuri, verkkojohto, imuletku ja tarvikkeet eivät ole vaurioituneet. r Kaikki suodamet ovat paikoillaan ja ehjiä. Käyölat Käyöla (varustuksesta riippuen) Kuvaus Kytkimen asento Pois päältä Pistorasia jännieen alainen 0 Päällä Pistorasia jännieen alainen, manuaalinen käyö

Minimaalinen imuteho Imuri toimii pienellä teholla ECO Maksimaalinen imuteho Imuri toimii suurimmalla teholla MAX Valmiuskäyö päällekytkentäautomaikkaan, portaaton kierroslukusäädin ECO–MAX Imuri kytketään päälle ja pois päältä sähkötyökalusta

Valmiuskäyö päällekytkentäautomaikkaan, portaaton kierroslukusäädin ECO–MAX, automaanen suodamen puhdistus Imutehon pienentyessä suodan puhdistetaan työtauoilla (= sähkötyökalun ollessa sammuteu) Automaanen puhdistus (riippuen varustuksesta) Imuri on varusteu sähkömagneesella suodamen puhdistuksella, joka irroaa automaases suodanpat- ruunaan taruneen pölyn. Kuivien aineiden imuroiminen Tarviava varustus Huomautukset Pääsuodan (suodanpatruuna) Imurin, suodamen ja lisävarusteiden on oltava kuivia. Jos vaihdat usein märkä- ja kuivaimuroinnin välillä, käytä erillistä pääsuodanta. Suodanpussi hienojakoisen imuroitavan materiaalin pölyömään poistoon Noen, semenn, kipsin, jauhojen tai vastaavien pölyjen imuroinin: Aseta suodanpussi likasäiliöön, joa pöly ei tartu kiinni ja paakkuunnu. Lisävarusteet käyöpaikan mukaan

1. Säädä haluu käyöla kytkimestä.

9 Imuri on käyövalmis.

2. Valitse seuraavista mahdollisuuksista (varustuksen mukaan) imutehon säätämiseksi:

– Käännä kytkin asentoon ECO – Säädä kierrosluku kytkimestä – Säädä sivuilmaläppä kahvan putkesta 790749_112015_V03_GA_NSG.indb 92 28.01.2016 09:41:3293

Nesteiden imuroin Nestemäärä Tarviava varustus Pieni määrä nesteä Pääsuodan (suodanpatruuna) Vesisuun Suuri määrä nesteä Pääsuodan (vaahtomuovi) Vesisuun

1. Ota suodanpussi pois likasäiliöstä ennen nesteiden imuroina.

2. Avaa kahvan putken sivuilmaläppää hieman.

3. Käännä kytkin asentoon I.

Ennen imurin sammuamista:

1. Poista imusuun nesteestä.

9 Imuletkun jäännösvesi imetään säiliöön eikä se voi valua ulos. Imutehon laskiessa yllääen ja mooorin kierrosluvun noustessa (mooorin ääni muuuu) uimurivenili on keskeyänyt imuroinnin: Säiliö on täynnä.

2. Tyhjennä likasäiliö ja suodanpatruuna.

Sähkötyökalujen kytkentä Katso kuva C. Käytä pistorasiaa imureissa, joissa on käynnistys-/sammutusautomaikka (kytkinasento A), sähkötyökalujen liitäntään. Imuri kytketään päälle ja pois päältä sähkötyökalusta. Kytkimen asennossa 0 pistorasiaa voidaan käyää jatkojohtona, esim. käyteävälle lampulle. Liitäntäarvo: Imuri + sähkötyökalu = enint. 16 A (arvo riippuvainen maan mallista, huomioi Tekniset edot). VAROITUS! Imurin pistorasia on aina jännieen alainen. Loukkaantumisvaara automaases käynnistyvistä sähkötyökaluista.

1. Ennen pistorasiaan kytkemistä: Sammuta sähkötyökalu.

Smart Stop Katso kuva D.

1. Akvoi jarru jalalla.

9 Imuri ei voi enää rullata pois paikaltaan. Smart Stop tarjoaa myös muita toimintoja: – Kahva likasäiliön tyhjentämiseksi – Ramppitoiminto esteiden yliämiseksi Puhallustoiminto Katso kuva E. Käytä puhallustoimintoa ainoastaan koneiden ja laieiden puhdistamiseen, pölyjen poistamiseen ja kuivaami- seen. Tilavuusvirran näyö Katso kuva F. 790749_112015_V03_GA_NSG.indb 93 28.01.2016 09:41:3294

Tilavuusvirran näyö syyy palamaan säiliön ollessa täysi tai imuletkun ollessa tukkeutunut. Työskentelyn jälkeen Katso kuva G.

1. Rullaa verkkoliitännän johto ja imuletku kokoon.

2. Laita lisävarusteet takaisin niiden säilytyslokeroon.

Kuljetus ja säilytys

1. Sulje imurin yläosan lukitukset ennen kuljetusta.

2. Huomioi imurin paino, erityises likasäiliön ollessa täynnä.

3. Älä kallista imuria, jos likasäiliössä on nesteä.

4. Säilytä imuri kuivassa ja pakkaselta suojatussa paikassa sisäloissa.

4 Vianhaku ja korjaus Häiriö Syy Ratkaisu Imutehon pienentyminen Kansi ei ole kunnolla kiinni Sulje kansi Suodan likainen Puhdista Suodanpussi täynnä Vaihda Säiliö täynnä Tyhjennä Mooorin suojasuodan tukkeutunut Puhdista Suun, putket tai letku tukkeutuneet Puhdista Imuri ei käynnisty Verkkopistoke ei pistorasiassa Kytke kiinni Verkko jännieetön Tarkasta sulake Verkkoliitännän johto rikki Anna vaihdeavaksi Vesianturi/uimuri sammunut Tyhjennä säiliö Kytkin asennossa A Käännä kytkin asentoon I Imuri ei käynnisty sähkötyökalun käynnistymisen yhteydessä Sähkötyökalua ei ole kytkey kiinni imuriin Kytke verkkopistoke imurin pistorasiaan Kytkin ei ole asennossa A Käännä kytkin asentoon A Älä tee muita toimenpiteitä, käänny asiakaspalvelun puoleen. 5 Huolto Katso kuvat H-I-J-K. Käsiele imuria huolleaessa ja puhdisteaessa niin, eei siitä aiheudu vaaraa huoltohenkilökunnalle eikä muille henkilöille. 790749_112015_V03_GA_NSG.indb 94 28.01.2016 09:41:3295

Vain pölyluokan L imureille Käyäjän tulee pitää imuri kunnossa – purkamalla se osiin – puhdistamalla – ja huoltamalla sen saaamaa itseään ja muita henkilöitä vaaralanteisiin. Vaadiavia varotoimenpiteitä ovat – puhdistus ennen osiin purkamista – niiden paikallisten suodateavien tuuletusjärjestelmien valmistelu, joista imuri aiotaan irroaa – huoltoalueen puhdistus – sopivien henkilösuojainten käyö. Anna ammahenkilökunnan suoriaa tekninen tarkastus vähintään kerran vuodessa, esim. suodamen kunto, imurin ilmaiviys ja varmistuslaieiden toiminta. Likaiset tarvikkeet Huolto- ja korjaustoimien yhteydessä on häviteävä kaikki likaantuneet tarvikkeet, joita ei voida puhdistaa tyydyäväs. Tällaiset tarvikkeet on häviteävä vuotamaomissa pusseissa kyseisille materiaaleille määriteyjä voimassa olevia määräyksiä noudaaen. Säiliön tyhjentäminen Salliu ainoastaan pölyillä, joita koskee työpaikan raja-arvo > 1 mg/m³.

1. Sammuta imuri ja irrota pistoke.

3. Ota kansi ja imuletku ir säiliöstä.

4. Käännä säiliö ylösalaisin.

Suodanpatruuna vaihto Katso kuva J.

1. Sammuta imuri ja irrota pistoke.

3. Ota kansi ir säiliöstä.

4. Löysää kiristä ruuvit.

5. Suodatuspatruuna poisto.

6. Laita uusi suodanpatruuna suorassa kotelon päälle rajoimeen as.

7. Lukitusruuvi kiristä ruuvit.

Suodanpatruunoiden, suodanpussien tai poistopussien hävitys Hävitä suodanpatruunat, suodanpussit ja poistopussit kansallisten määräysten mukaises. Puhdistus Älä puhdista imuria korkeapainepesurilla. Käytä puhdistukseen vain kosteaa liinaa ja hellävaraista puhdistusai- nea. Hapot, asetoni ja liuomet voivat syövyää imurin osia. Puhdista suodanpatruuna säännöllises, varo vaurioiamasta lamelleja tässä yhteydessä. Aseta märkäpuhdis- teu suodanpatruuna takaisin paikalleen vasta, kun se on täysin kuiva. Älä puhdista tai kuivaa suodanpatruu- naa paineilmalla. 790749_112015_V03_GA_NSG.indb 95 28.01.2016 09:41:3296

6 Hävitys Käytetyt laieet sisältävät arvokkaita materiaaleja, joita voidaan käyää uudelleen. Imureita ei saa häviää tavallisen kotalousjäeen mukana, vaan ne on vietävä asianmukaiseen keräyspisteeseen, joka voi olla esim. kunnallinen jäeenkeräyspiste. 7 Alkuperäisvaraosat Kuvaus Tilausnro. NSG uClean 14.. / LD 14.. / ADL 14.. Tilausnro. NSG uClean ARDL 14.. Suodanpatruuna FPP 3600 415109 (540986) Suodanpatruuna FPPR 3600 413464 (529776) 8 Tekniset edot NSG uClean

Ilmanlavuusvirta : puhalmessa m³/h 248,4 248,4 248,4 Ilmanlavuusvirta : letkussa m³/h 147 147 147 Alipaine: puhalmessa kPa 26 26 26 Alipaine: letkussa kPa 20 20 20 Suodamen pinta-ala cm² 2950 2950 2950 / 3400 Kuuluvuus, äänekkyys dB(A) 85 84 85 Verkkoliitäntäjohto: Tyyppi H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 3G1,5 Verkkoliitäntäjohto: Pituus m 8 12 8 Säiliön lavuus

NSG ADL-1445 45 48,3 x 48,3 x 79 12,6 NSG ARDL-1432 32 42,5 x 39 x 64 10,2 NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8 NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3 NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0 Ls IP24 0 9 EY-vaamustenmukaisuusvakuutus EY-vaamustenmukaisuusvakuutus Vakuutamme, eä alla mainitut tuoeet vastaavat suunnielultaan ja rakenteeltaan sekä valmistustavaltaan EU-direkivien asianomaisia turvallisuus- ja terveysvaamuksia. Jos tuoeeseen/tuoeisiin tehdään muutoksia, joista ei ole soviu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: Pölynimuri märkä- ja kuivakäyöön Tyyppi: NSG Tämän laieen rakenne vastaa seuraavia määräyksiä: EY:n konedirekivi 2006/42/EY EY:n EMC-direktiivi 2014/30/EY Sovelletut harmonisoidut standardit: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008 Käytetyt kansalliset normit ja tekniset spesikaaot: DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06 Dokumentoinvaltuuteu: ELECTROSTAR GmbH, Stugarter Straße 36, 73262 Reichenbach/Fils, Germany
