KÄYTTÖOHJE AV P-15 18V Starmix

Onnittelemme sinua uuden tuhkaimurisi hankinnasta.

Ennen kuin otat laitteen käyttöön ensimmäistä kertaa, lue tämä asiakirja läpi ja säilytä käyttöohje tulevaa tarvetta varten.

KÄYTTÖTARKOITUS JA KÄYTTÖTARKOITUKSEN MUKAINEN KÄYTTÖ

Tämä imuri on suunniteltu, kehitetty ja testattu niin, että se toimii tehokkaasti ja turvallisesti, kun sitä huolletaan ja käytetään oikein alla olevien ohjeiden mukaisesti.

Tuhkaimuri on tarkoitettu vain kotitalouskäyttöön, ei kaupallisiin tarkoituksiin.

Laite soveltuu seuraavien asioiden imurointiin:

- kylmä tuhka tulisijoista, uuneista, tuhkakupeista ja vastaavista paikoista, joihin tuhkaa kerääntyy.

- kaikenlainen karkea lika, kuten hiekka tai sora.

HUOMIO: LUE JA NOUDATA KAIKKIA TURVAOHJEITA.

- Koneessa olevat varoitus- ja ohjeistuskyltit antavat tärkeitä tietoja turvallisesta käytöstä.

- Tässä olevien tietojen lisäksi tulee noudattaa lainsäätäjän yleisiä turvallisyysmääräyksiä ja tapaturmantorjuntasääntöjä.

1.1 VAARAN TASOT:

VAARA

Ilmoitus välittömästä vaarasta, joka johtaa vakavaan loukkaantumiseen tai kuolemaan.

VAROITUS

Ilmoitus mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

VARO

Ilmoitus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa lieviä vammoja.

OHJE

Ilmoitus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa omaisuusvahinkoja.

1.2 SÄHKÖKOMPONENTIT

VAARA

Sähköiskun vaara!

• Korjaustyöt ja sähkökomponentteihin tehtävät työt saa suorittaa vain auktorisoitu huoltopalvelu.
• Älä käytä hankausaineita tai lasin- tai yleispuhdistusaineita.
• Älä upota laitetta veteen.

1.3 TURVALLINEN KÄSITTELY

VAARA

- Pidä pakkausmateriaalit lasten ulottumattomissa tukehtumisvaaran vuoksi.

VAROITUS

• Tätä laitetta eivät saa käyttää lapset tai henkilöt, joilla on rajoitetut fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja/tai tietoa.
• Lapset eivät saa leikkiä tuotteella.
• Lapsia tulee valvoa, jotta he eivät leiki tuotteella.
• Lapset eivät saa puhdistaa eikä huoltaa tuotetta ilman aikuisen valvontaa.
• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu laitteen turvallisessa käytössä ja he ovat tietoisia käytön vaaroista.

VARO

• Pidemmillä tauoilla sammuta laite pääkytkimestä / laitekytkimestä tai vedä pistoke irti / irrota paristo.
• Älä koskaan jätä laitetta ilman valvontaa, kun se on käynnissä.
• Sammuta laite joka käyttökerran jälkeen ja ennen jokaista puhdistus- tai huoltokertaa pääkytkimestä / laitekytkimestä tai vedä pistoke irti / irrota paristo.

OHJE

• Älä koskaan imuroi ilman sisään asetettua litteää laskossuodatinta ja siihen liittyvää valinnaista kehystä, muuten laite voi vaurioitua.
• Suojaa laite äärimmäisiltä sääolosuhteilta, kosteudelta ja kuumuudelta.

1.4 MUUT RISKIT

VAARA

Räjähdysvaara!

• Tietyt materiaalit voivat muodostaa räjähtäviä höyryjä tai seoksia sekoittuessaan imuilmaan!

• Älä koskaan imuroi seuraavia materiaaleja:

• Räjähtävät tai syttyvät kaasut, nesteet ja pölyhiukkaset (reaktiiviset pölyhiukkaset)
  ○ Reaktiiviset metallipölyhiukkaset (kuten alumiini, magnesium, sinkki) yhdessä voimakkaasti emäksisten tai happamien puhdistusaineiden kanssa.
  Kuumat, palavat tai kytevät esineet, joiden lämpötila on yli 40 °C. Yli 40°C lämpötilat aiheuttavat palovaaran.

- Ei sovellu vaarallisen pölyn poistamiseen (pölyluokat L, M, H).

- Imuria ei saa käyttää tiloissa, joissa on räjähdysvaara. Lisäksi nämä aineet voivat johtaa laitteen materiaalien korroosioon.

VAROITUS

Tulipalovaara!

• Älä kerää kuumaa, hehkuvaa tai palavaa tuhkaa. Imuroi vain kylmää tuhkaa.
• Pölysäiliö on tyhjennettävä ja puhdistettava ennen jokaista käyttöä ja jokaisen käytön jälkeen.
• Älä käytä paperista tai muista syttyvistä materiaaleista valmistettuja pölypusseja.

- Älä käytä kaupasta saatavia pölynimureita tuhkan imurointiin.

- Älä säilytä tuhkaimuria syttyvillä tai polymeerisillä pinnoilla, kuten matolla tai vinyylilaatoilla.

- Vain sallittujen polttoaineiden tuhkaa saa imuroida (esim. luonnonpuu, puubriketit, puupelletit, ruskohiili ja kivihiili).

- Älä imuroi nokea.

- Ulkopuolelta jäähtyneeltä näyttävä imumateriaali voi silti olla sisältä erittäin kuumaa. Kuumat tuhkahiukkaset voivat syttyä uudelleen ilmavirrassa.

- Tarkistaaksesi, onko tuhka vielä kuumaa, sekoita tai pistele tuhkaa metalliesineellä.

- Varmista, että uuni on kylmä ennen kuin imuroit sen.

- Odota, kunnes tuhka on jäähtynyt, ennen kuin aloitat puhdistuksen. Emme suosittele tulen nopeaa sammuttamista vedellä. Savupiipun materiaali ei kestä nopeita lämpötilan muutoksia ja voi halkeilla.

- Pidä letkuja ja imuria silmällä jatkuvasti lämmön varalta imuroidessasi tuhkaa. Jos huomaat lämpötilan nousevan, sammuta imuri välittömästi. Irrota virtajohto/pääparisto. Poista lika tuhkasta ja kuivaa imuri. Anna laitteen jäähtyä ulkona valvonnassa.

Paristopalovaara!

• Akun ylikuumeneminen ja oikosulut voivat aiheuttaa akun syttymisen ja räjähdyksen.
• Suojaa akkua kuumuudelta, esimerkiksi jatkuvalta auringonvalolta ja tulelta.
• Kun paristo ei ole käytössä, pidä se poissa muiden metalliesineiden lähettyviltä, kuten paperiliittimien, kolikoiden, avaimien, nauloista, ruuvien tai muiden pienten metalliesineiden. Nämä voivat luoda johtavan yhteyden kontaktipintojen välille.
• Älä kuljeta akkupakkauksia kantolaukuissa, joissa on sekalaista sisältöä.
• ÄLÄ KOSKAAN KAADA VETTÄ PALAVAN LI-ION-AKUN PÄÄLLE! Käytä aina palosammutinta (paloluokka D).
• Älä hengitä palavasta paristosta lähteviä höyryjä. Tarpeen vaatiessa ota yhteys lääkäriin.

• Älä lataa akkua ilman lämpötilan ollessa alle 5 °C tai yli 45 °C. Akun pisin käyttöikä ja paras suorituskyky saavutetaan, kun akku ladataan ilman lämpötilan ollessa noin 20 °C.

• Jos akku kuumenee liian kuumaksi latauksen aikana, irrota virtajohto pistorasiasta ja sammuta laite välittömästi.

• Älä aiheuta oikosulkua pariston kosketuspäihin.
• Puhdista paristot ja paristolokero säännöllisesti.
• Vaihda vialliset paristot.
• Älä avaa paristoja.
• Jos paristo vuotaa, älä koske vuotavaan materiaaliin.

Salamaniskun vaara!

- Älä käytä imuria ulkona ukonilmalla.

VAARA

Sähköiskun vaara!

• Paristojännitteen tulee vastata tyyppikilvessä ilmoitettua jännitettä.
• Sammuta imuri jokaisen käytön jälkeen ja ennen huoltotoimenpiteitä.
• Älä koskaan avaa imuria ulkona sateen tai myrskyn aikana.
• Säilytä imuri kuivassa, jäätymättömässä huoneessa.
• Käytä vain alkuperäisiä akkuja (CAS-akku 18 V). Akkupakkauksia eri kapasiteeteilla. Osta vain akkuja, joiden jännite on oikea sähkötyökalullesi. Esimerkiksi:

Tilausnro: 461205 18 V 2.0 Ah (Li-Ion)

Tilausnro: 459745 18 V 5.2 Ah (Li-Ion)

Tilausnro: 457031 18 V 10.0 Ah (LiHD)

• Ota akku pois, kun et käytä sitä.
• Irrota akku ennen imurin huoltoa tai avaamista.
• Sammuta imuri ennen akun vaihtoa.
• Älä koske akkuun märin käsin.
• Jos vaahtoa tai nestettä roiskuu ulos, sammuta pölynimuri välittömästi. Tyhjennä säiliö ja laskossuodatinkasetti.
• Pidä kannen sisäpuoli aina kuivana.
• Älä koske paristokotelon kosketuspintoihin käsilläsi tai muilla esineillä.
• Älä aseta esineitä paristokoteloon.
• Varmista ennen käyttöä, että akku on asetettu oikein.
• Puhdista paristojen kosketuspinnat säännöllisesti.
• Varmista varauksen tasaus.
• Ladattavat paristot on poistettava laitteesta ennen lataamista.
• Paristot on asetettava oikein päin.
• Tyhjät paristot on poistettava laitteesta ja hävitettävä turvallisesti.
• Jos laitetta on tarkoitus säilyttää käyttämättömänä pidempään, paristot on poistettava.
• Syöttöliittimissä ei saa olla oikosulkua.

VAROITUS

Loukkaantumisen vaara!

- Älä imuroi imurin kannen lähellä käyttäessäsi suutinta ja imuputkea.

VARO

- Onnettomuuksien ja loukkaantumisten välttämiseksi kiinnitä huomiota laitteen painoon sitä kuljetettaessa (katso tekniset tiedot).

1.5 VAKAUS

VARO

- Ennen kuin teet mitään työtä laitteelle tai sen kanssa, varmista, että sinulla on tukeva jalusta onnettomuuksien tai vaurioiden välttämiseksi.

1.6 TURVALAITTEET

VARO

- Turvalaitteet suojaavat käyttäjää, eikä niitä saa muuttaa tai niiden käyttöä välttää.

2. YLEISKATSAUS

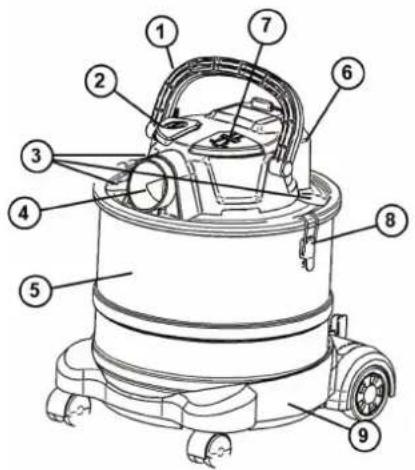

Kuva 1

1. Kahva
2. On/Off-painikkeet
3. Suuttimen pidike
4. Imuaukko
5. Säiliö
6. Paristolokero
7. Imurin kansi
8. Solki
9. Alusta (valinnainen)
10. Esisuodatin (lämmönkestävä) (valinnainen)
11. Jalkojen suojat
12. Pääsuodatin
13. Alumiinisuutin
14. Metallinen letku
15. Harjasuutin (valinnainen)
16. Rakosuutin (valinnainen)
17. Pölypussi (valinnainen)

Jotkut näistä lisävarusteista on pakattu säiliön sisään.

	COMCE15DC-CAS	COMCE20DC-CAS	COMCE25DC-CAS
Mallin kuvaus	AV P-15 18V	AV P-20 18V	AV P-25 18V
Jännite/Taajuus	18 V	18 V	18 V
Nimellisteho:	350W	350W	350W
Suurin Alipaine (moottori/kone)	11/10kPa	11/10kPa	11/10kPa
Ympäristön lämpötila	-20 °C ... 45 °C	-20 °C ... 45 °C	-20 °C ... 45 °C
Varastointilämpötila	+10 °C ... 45 °C	+10 °C ... 45 °C	+10 °C ... 45 °C
Suurin Tilavuusvirta (moottori/kone)	2040/1200l/min	2040/1200l/min	2040/1200l/min
Suojausluokitus	III	III	III
Paino	2,8 kg	3,1 kg	3,3 kg
Säiliön tilavuus	15l	20l	25l
Äänenpainetaso LpA / KpA	70,5 / 3 dB(A)	70,5 / 3 dB(A)	70,5 / 3 dB(A)
Äänitehotaso LWA / KWA	79 / 3 dB(A)	79 / 3 dB(A)	79 / 3 dB(A)
Tärinäpäästöarvo (ah)	<2,5 m/s ^2	<2,5 m/s ^2	<2,5 m/s ^2

3. ALOITUSOHJEET

Lue tämän ohjekirjan luku 1 - TÄRKEITÄ TURVALLISUUSOHJEITA huolellisesti ennen imurin asentamista ja käyttöä.

3.1 LISÄVARUSTEET

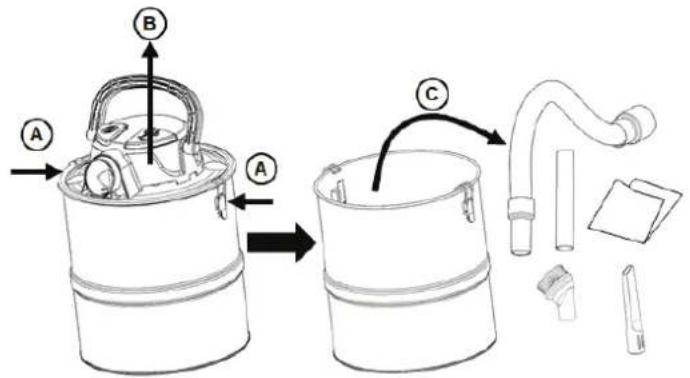

Laitteen suuttimet ja lisävarusteet säilytetään säiliössä kuljetuksen aikana. Avaa säiliö avaamalla soljet (A) ja poistamalla kansi (B). Ota osat (C) pois ja laita kansi takaisin paikalleen. Kiinnitä kansi soljilla.

Lue tämän ohjekirjan luku 1 - TÄRKEITÄ TURVALLISUUSOHJEITA huolellisesti ennen imurin asentamista ja käyttöä.

4.1 PÖLYPUSSIEN KÄSITTELY

Säiliön tyhjentämiseen pölystä voidaan käyttää pölypussia. Voit käyttää mitä tahansa sopivaa muovipussia.

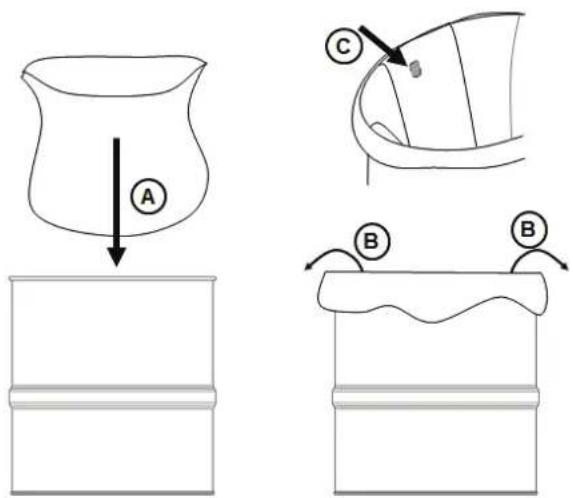

Laita pussi säiliöön (A). Aseta pussi säiliön reunan ympärille (B). Varmistaaksesi paineen tasauksen pussin sisä- ja ulkopuolella, varmista, että kaksi kielekettä (C) säiliön sisällä lävistävät pussin. Muuten pussi imeytyy suodattimeen ja imuvirtaus katkeaa.

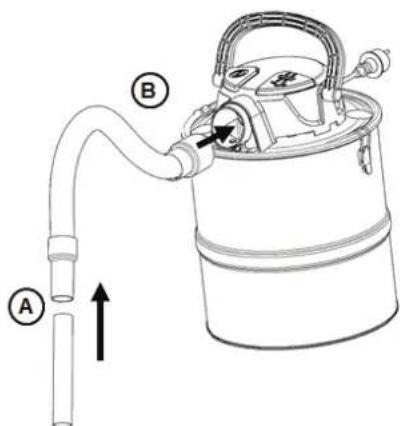

Imurointia varten työnnä suutin (A) imuletkun holkkiin kuvan 5 mukaisesti. Työnnä letku holkkeineen pölynimurin tuloaukkoon (B).

Irrota letku kiertämällä ja vetämällä ulos kuvan 6 mukaisesti

Laite käynnistetään ja sammutetaan painamalla käynnistys- ja sammutuspainiketta (A).

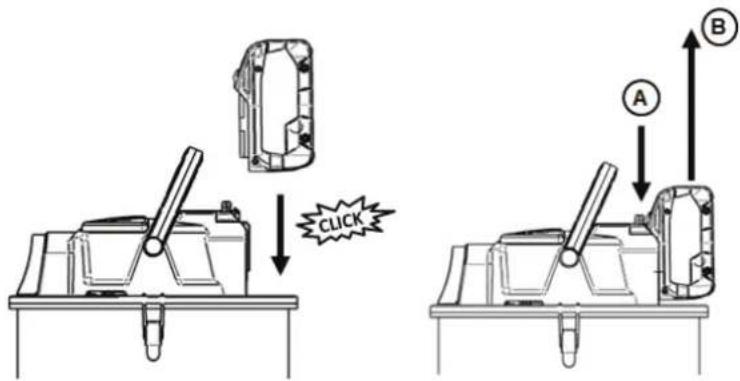

Työnnä sopiva ladattava akku (vain 18 V CAS-akku) moottoriyksikön liitäntään, kunnes kuulet sen napsahtavan paikalleen.

Käynnistä/sammuta sitten imuri niin kuin kappaleessa 4.3 opastetaan.

Irrota akku painamalla painiketta (A) ja vetämällä akkua ylöspäin (B). Irrota akku laitteesta käytön jälkeen!

4.4 SÄILIÖN TYHJENTÄMINEN PÖLYPUSSILLA

Tyhjentääksesi säiliön poista kansi. Jos käytät pölypussia, sulje pussi huolellisesti ja sulje se nippusiteellä tai vastaavalla (A). Poista pölypussi varovasti (B).

A B

Kuva 8

4.5 SUODATTIMEN PUHDISTUSJÄRJESTELMÄ

A B C 5x

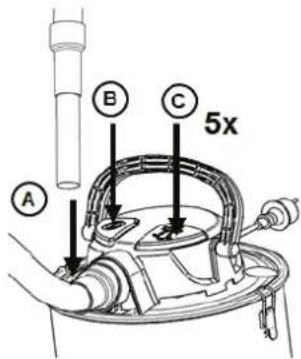

Imuri on varustettu sisäänrakennetulla suodattimen puhdistusjärjestelmällä. Hieno pöly ja tuhka tukkivat suodattimen helposti. Puhdistaaksesi suodattimen ja palauttaaksesi imutehon toimi kuvassa 9 kuvatulla tavalla. Aseta suutin pidikkeeseen (A) estääksesi imun. Kytke laite päälle (B). Odota muutama sekunti, kunnes moottori on saavuttanut täyden nopeuden ja alipaine on korkeimmillaan. Paina suodattimen puhdistuspainiketta 5 kertaa (C).

Jos imuteho ei palaudu, suodatin saattaa olla vaurioitunut ja se on vaihdettava. Katso lisätietoja seuraavasta kappaleesta.

Kuva 9

4.6 SUODATTIMEN POISTO JA PUHDISTUS

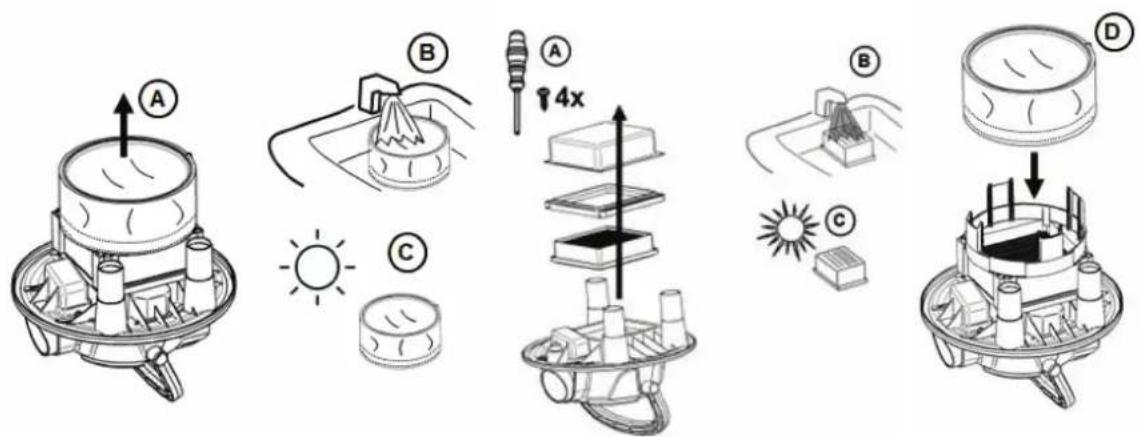

Irrota kansi ja käännä se ylösalaisin (kuva 10).

Jos pölynimurissa on esisuodatin, vedä se varovasti irti (A), puhdista se (B), anna sen kuivua (C) ja laita kaikki takaisin paikoilleen, kun se on kuivunut (D). Tarkista, että suodatin on kunnolla paikallaan.

Vaihtaaksesi tai puhdistaaksesi pääsuodattimen, löysää 4 ruuvia ja irrota osat (A). Jos suodatin on vaurioitunut, vaihda se uuteen ja kokoa se samalla tavalla. Varo kirstämästä ruuveja liikaa.

Jos suodatin on likainen, pese se kylmällä vedellä (B) ja anna sen kuivua (C). Aseta suodatin takaisin paikalleen, kun se on kuivunut.

Tämä imuri voidaan varustaa sisäänrakennetulla termisellä ylikuormitussuojalla, joka suojaa moottoria korkeilta lämpötiloilta. Ylikuumenemista voi esiintyä laitteen raskaassa käytössä. Jos moottori sammuu ylikuumenemisen vuoksi käytön aikana, kytke kytkin pois päältä ja anna moottorin jäähtyä 15 - 30 minuuttia. Käännä kytkin takaisin päälle ja jatka käyttöä.

5. VIANMÄÄRITYS

Sähkökomponenttien, kuten johtojen tai moottoreiden, korjauksen tai huollon saa suorittaa vain valtuutettu huoltoliike.

Alipainetta ei esiinny:	- Tarkista, että pistoke on kytketty oikein pistorasiaan ja että pistorasiassa on virtaa.- Katkaisija on saattanut laueta. Tarkista sulakekaappi.- Johto tai pistoke voivat olla vaurioituneita. Soita asiakaspalveluun löytääksesi lähimmän valtuutetun huoltokeskuksen.- Akku tyhjä, vaihda/korvaa akku.- Tarkista akun tila.
Moottori pysähtyy:	- Terminen ylikuormitussuoja katkaisee moottorin käynnin, jos moottorin lämpötila on liian korkea. Käännä tässä tapauksessa kytkin pois päältä.Odota 15-30 minuuttia, kunnes moottori jäähtyy. Käännä kytkin takaisin päälle ja jatka käyttöä.
Imuteho on vähentynyt:	- Säiliö saattaa olla täynnä ja se on tyhjennettävä. Katso kuva 8- Letku ja suutin voivat olla tukossa ja ne on puhdistettava.- Yksi yllä olevista osista voi olla vaurioitunut ja se on vaihdettava.- Suodatin voi olla tukossa. Käytä suodattimen puhdistusjärjestelmää (katso kuva 9) suodattimen puhdistamiseen.- Vaihda suodatin tai varmista, että suodatin on asennettu oikein.- Letkuliitäntä on löysällä ja se on kiristettävä.
Staattiset varoitukset:	- Jos ympäristö on liian kuiva, lisää ilman kosteutta. Käytä ilmankostutinta silloin, kun se on mahdollista.- Jos suhteellinen kosteus on alhainen, se ei vaikuta imurin toimintaan.

6. TAKUU

Takuu kattaa:

Tällä imurilla on 2 vuoden takuu. Tämä takuu sisältää varaosat ja työn sekä kattaa valmistus- ja materiaalivirheet, joita voi syntyä normaalissa käytössä. Tämä takuu ei kata normaalia kulumista. Tämän takuun alainen huolto suoritetaan vain, jos on näyttöä siitä, että vika on ilmennyt takuuaikana ja imuri on ostettu uutena tuotteena. Kuitti, jossa on päivämäärä ja tuotetyppi, toimii todisteena.

Takuu ei kata:

• Tarvikkeiden ja suodattimien normaalia kulumista.
• Vikoja tai vaurioita, jotka johtuvat suoraan tai epäsuorasti vääränlaisesta käytöstä.
• Väärinkäyttöä, joka johtuu käyttöoppaan ohjeiden noudattamatta jättämisestä.
• Virheellistä tai huonoa kokoonpanoa, eli sijoitusta tai vääränlaisia liitäntöjä, palovaurioita, tulipaloa, salamaniskua tai epätavallisia jännitevaihteluita tai muita sähköhäiriöitä. Sähkövikoja ovat viallinen katkaisija tai vialliset sähköasennukset sähköverkossa.

Takuu päättyy:

• Jos häiriö johtuu ei-alkuperäisten suodattimien käytöstä.
• Jos malli-, tuote- tai tunnus-/sarjanumero on poistettu imurista.
• Jos imurin on korjannut valtuuttamaton jälleenmyyjä.
• Jos imuria on käytetty kaupallisiin tarkoituksiin.

VAROITUS

Jos jokin moottorikotelon osa irtoaa tai rikkoutuu, lopeta laitteen käyttö välittömästi loukkaantumisen välttämiseksi. Korjaus on suoritettava ennen uudelleenkäyttöä.

Huomautus: JOS TARVITSET TEKNISTÄ TUKEA, OTA YHTEYTTÄ ASIAKASPALVELUUN.

Vanhat laitteet sisältävät arvokkaita materiaaleja, jotka on tarkoitettu kierrätykseen. Imuria ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se tulee hävittää asianmukaisen keräysjärjestelmän kautta, esim. kunnallisessa jätepisteessä.

Paristot eivät kuulu kotitalousjätteeseen. Paristot sisältävät arvokkaita materiaaleja, kuten sinkkiä, rautaa, alumiinia, litiumia ja hopeaa. Jotkut mahdollisista ainesosista, kuten elohopea, kadmium ja lyijy, ovat raskasmetalleja, jotka voivat olla haitallisia ympäristölle ja ihmisten terveydelle, jos niitä ei hävitetä asianmukaisesti. Jos kertakäyttöiset paristot ja ladattavat akut hävitetään kotitalousjätteen mukana, ympäristöön voi vapautua haitallisia aineita. Lisäksi menetetään arvokkaita raaka-aineita. Lisäksi paristot voivat sisältää aineita, jotka voivat aiheuttaa ärsytystä tai allergioita tai olla erittäin reaktiivisia. Hävitä käytetyt kertakäyttöiset paristot ja ladattavat akut asianmukaisesti vähittäiskaupoissa sijaitsevissa tai kunnallisissa keräyspisteissä.

CE-VAATIMUSTENMUKAISUUSTODISTUS

Me:

ELECRTROSTAR GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Germany

vakuutamme yksinvastuullisina, että tuote

Imuri COMCE15DC-CAS, COMCE20DC-CAS, COMCE25DC-CAS

Malli/-t: AV P-15 18V, AV P-20 18V, AV P-25 18V

joihin tämä vakuutus viittaa, noudattaa seuraavia standardeja tai muita normatiivisia asiakirjoja:

Sovelletut harmonisoidut standardit:

EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019 + A15:2021

EN 60335-2-2:2010 + A11:2012 + A1:2013

EN 62233:2008

Sovelletut kansalliset standardit ja tekniset tiedot

IEC 60335-2-2:2009, AMD1:2012, AMD2

IEC 60335-1:2010 + AMD1:2013 + AMD2:2016

seuraavien direktiivien mukaisesti: 2014/30/EU (sähkömagneettinen kapasiteetti

EMC), 2011/65/EC (direktiivi RoHS II), 2006/42/EU (Konedirektiivi)

14.11.2022

Canton Sroov
