BRUKSANVISNING AV P-15 18V Starmix

Grattis till köpet av din nya askdammsugare.

- alla typer av grov smuts, såsom sand eller grus.

Gratulerer med kjøpet av din nye askesuger.

Før du tar i bruk apparatet den første gangen må du lese gjennom dette dokumentet, og deretter oppbevare det for å søke i bruksanvisningen.

BRUKSOMRÅDE OG TILTENKT BRUK

Denne støvsugeren ble konsipert, utviklet og strengt testet for å være effektiv og fungere trygt, forutsatt at den vedlikeholdes på forskriftsmessig vis og benyttes i henhold til de følgende anvisningene.

Apparatet egner seg til å suge opp:

• kald aske fra ildsteder, kaminovner, askebegre og tilsvarende steder hvor det kan samle seg aske.
• grov smuss av enhver art, som sand eller grus.

OBS: LES OG F∅LG ALLE SIKKERHETSINSTRUKSJONER.

1. VIKTIGE SIKKERHETSANVISNINGER

• Varsel- og informasjonsskilt på maskinen gir viktige anvisninger for sikker drift.
• I tillegg til anvisningene som er inkludert her, må du også følge de generelle sikkerhetsbestemmelsene og de rettslige forskriftene til forebygging av ulykker.

1.1 FARENIVÄER:

FARE

Viser til en umiddelbare fare som fører til alvorlige personskader eller dødsfall.

ADVARSEL

Viser til en mulig farlig situasjon som kan føre til alvorlige personskader eller dødsfall.

FORSIKTIG

Viser til mulig farlig situasjon som kan føre til lettere personskader.

MERKNAD

Viser til en mulig farlig situasjon som kan føre til materielle skader.

1.2 ELEKTRISKE KOMPONENTER

FARE

Det foreligger fare for elektrisk støt!

• Reparasjonsarbeider og arbeider på elektriske komponenter må kun utføres av en autorisert kundeservice.
• Ikke bruk noen skuremidler, glass- eller universalrens.
• Ikke senk apparatet ned i vann!

1.3 SIKKER HÄNDTERING

FARE

• Hold pakkefolien unna barn, ellers består det kvelningsfare!
• Dette apparatet må ikke benyttes av barn eller personer med reduserte fysiske, sensoriske eller mentale evner, eller som har manglende erfaring og/eller kunnskap.
• Barn må ikke leke med dette apparatet.
• Hold barn under oppsyn, slik at de ikke leker med apparatet.
• Rengjøring og vedlikehold av apparatet må ikke utføres av barn som ikke er under oppsyn.
• Dette produktet kan brukes av barn fra 8 år og eldre, samt av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller som mangler erfaring og kunnskap, når de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med

ADVARSEL

det.

FORSIKTIG

• Ved langvarige pauser må apparatet slås av på hovedbryteren/produktbryteren, eller ved å trekke ut støpslet/fjerne batteriet.
• La aldri apparatet være uten tilsyn mens det er i drift.
• Slå av apparatet etter hver bruk og før rengjøring/vedlikehold, og trekk ut støpslet/fjern batteriet.

MERKNAD

• Støvsug aldri uten at flatfoldefilteret og den tilhørende ekstrarammen er lagt inn, ettersom apparatet ellers kan bli skadet.
• Beskytt apparatet mot ekstreme værforhold, fuktighet og varme.

1.4 ANNEN RISIKO

FARE

Det består eksplosjonsfare!

• Bestemte materialer kan danne damp eller blandinger som er eksplosive dersom de virvles opp med sugeluften!

• Du må aldri støvsuge følgende materialer:

• Eksplosive eller brennbare gasser, væsker og støvpartikler (reaktive støvpartikler)

• Reaktive metallstøvpartikler (som aluminium, magnesium, sink) i forbindelse med sterkt alkaliske eller sure rengjøringsmidler.
  ○ Varme, brennende eller ulmende gjenstander med en temperatur på mer enn 40°C. Temperaturer over 40°C utgjør en brannfare.

- Uegnet til støvsuging av helseskadelig støv (støvklassene L, M, H).

- Apparatet må ikke brukes i eksplosjonsfarlige områder. Dessuten kan disse stoffene føre til korrosjon hos produktmaterialene.

ADVARSEL

Det består brannfare!

- Støvbeholderen må tømmes og rengjøres før og etter hver bruk.

- Ikke bruk en støvpose av papir eller tilsvarende brennbare materialer.

- Ikke bruk en vanlig støvsuger til å suge opp asken.

- Det må kun suges opp aske fra godkjente brennstoffer (f.eks. naturtre, trebriketter, trepellets, brunkull og steinkull).

- Sugemateriale som er avkjølt på utsiden kan fremdeles være svært varmt på innsiden. Varme askepartikler kan antennes igjen i luftstrømmen.

- For å kontrollere om asken fremdeles er varm kan du røre eller pirke rundt i asken med en metallgjenstand.

- Forsikre deg om at kaminovnen er kald før du rengjør den med støvsugeren.

- Vent til asken er avkjølt før du begynner med rengjøringen. Vi fraråder å slukke brannen raskt med vann. Materialet i skorsteinen tåler ikke de raske temperatursvingningene og kan sprekke.

- Kontroller slangene og støvsugeren kontinuerlig for varme under støvsuging av aske. Slå av støvsugeren umiddelbart dersom du oppdager en temperaturøkning. Trekk ut støpslet/hovedbatteriet. Fjern sugematerialet fra asken og tørk støvsugeren. La apparatet avkjøles under oppsyn utendørs.

Det består batteribrannfare!

• Overoppheting av batteriet og kortslutninger kan føre til at batteriet begynner å brenne og eksploderer.
• Beskytt batteripakken mot varme, f.eks. også mot stadig sollys og brann.
• Dersom et batteri ikke er i bruk, hold det unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander. Disse kan opprette en ledende forbindelse mellom kontaktene.
• Ikke transporter batteripakker i bæreposer med ulikt innhold.

• ALDRI HELL VANN PÅ ET BRENNENDE LI-ION-BATTERI! Bruk alltid et brannslukningsapparat (brannklasse D).

• Unngå innånding av dampen fra et brennende batteri. Oppsøk legehjelp ved behov.

• Du må ikke lade batteriet ved omgivelsestemperaturer under 5 °C eller over 45 °C. Batteriet oppnår lengst levetid og best effekt når det lades ved en lufttemperatur på 20 °C.
• Dersom batteriet blir for varmt ved lading må du umiddelbart dra ut støpslet og slå av apparatet.
• Batterikontaktene må ikke kortsluttes.
• Du må rengjøre batteriene og batterirommet regelmessig.
• Skift ut defekte batterier.
• Ikke åpne batteriene.
• Dersom batteriet er utett må du ikke berøre materialet som trer ut.

Det består fare for lynnedslag!

- Du må ikke bruke støvsugeren utendørs ved uvær.

FARE

Det foreligger fare for elektrisk støt!

• Angitt spenning på typeskiltet må stemme overens med batterispenningen.
• Slå av støvsugeren etter hver bruk og før hvert vedlikehold.
• Du må aldri åpne støvsugeren utendørs ved regn eller storm.
• Lagre støvsugeren i et tørt rom som er frostbeskyttet.
• Bruk kun originale batterier (CAS-batteri 18 V). Batteripakker med ulike kapasiteter. Kjøp kun batteripakker med egnet spenning for ditt elektroverktøy. For eksempel:

Bestillingsnr.: 461205 18 V 2.0 Ah (li-ion)

Bestillingsnr.: 459745 18 V 5.2 Ah (li-ion)

Bestillingsnr.: 457031 18 V 10.0 Ah (LiHD)

• Ta ut batteriet när det ikke benyttes.
• Ta ut batteriet før støvsugeren vedlikeholdes eller åpnes.
• Slå av støvsugeren før batteriskift.
• Batteriet må ikke berøres med fuktige hender.
• Slå av støvsugeren umiddelbart dersom skum eller væske trer ut. Tøm beholderen og foldefilterpatronen.
• Hold innsiden av lokket alltid tørr.
• Du må ikke berøre kontaktene i batterirommet med hendene eller andre gjenstander.
  Ikke legg noen gjenstander i batterirommet.
• Forsikre deg om at batteriet er satt inn korrekt før bruk.
• Rengjør batterikontaktene regelmessig.
• Sikre en ladningsutjevning.
• Oppladbare batterier må fjernes før apparatet lades opp.
• Batteriene må settes inn med riktig polaritet.
• Tomme batterier må fjernes fra apparatet og deponeres trygt.
• Fjern batteriene dersom apparatet skal lagres ubenyttet over et lengre tidsrom.
• Forsyningsklemmene må ikke kortsluttes.

ADVARSEL

Fare for personskader!

- For å unngå ulykker eller personskader må du være oppmerksom på vekten til apparatet ved transport (se tekniske data).

1.5 STABILITET

FORSIKTIG

- Før alle arbeider på eller med apparatet må du sørge for at det står stabilt, for å unngå ulykker eller skader.

1.6 SIKKERHETSINNRETNINGER

FORSIKTIG

- Sikkerhetsinnretningene er til beskyttelse for brukeren og må ikke endres eller forbikobles.

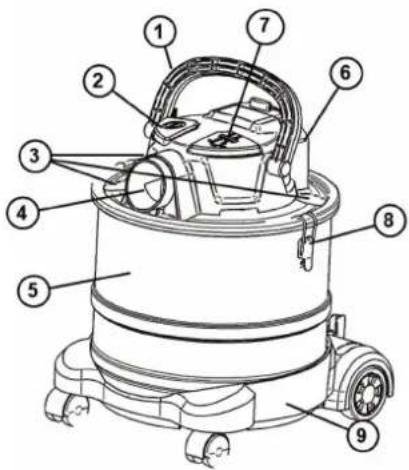

2. OVERSIKT

Fig.1

1. Håndtak
2. På/Av-knapp
3. Dyseholder
4. Innløp
5. Beholder
6. Batterirom
7. Hode
8. Spenne
9. Understell (ekstrautstyr)
10. Forfilter (varmeresistent) (ekstrautstyr)
11. Beskyttelsesfot
12. Hovedfilter

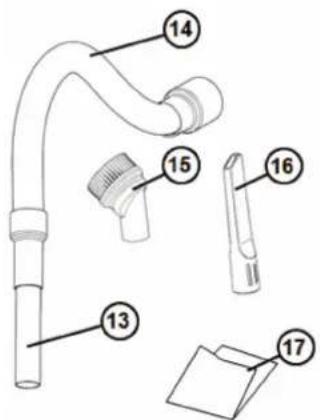

13. Aluminiumsdyse
14. Metallslange
15. Børstedyse (ekstrautstyr)
16. Fugedyse (ekstrautstyr)
17. Søppelpose (ekstrautstyr)

Noe av dette tilbehøret er pakket på innsiden av beholderen

	COMCE15DC-CAS	COMCE20DC-CAS	COMCE25DC-CAS
Modellbetegnelse	AV P-15 18V	AV P-20 18V	AV P-25 18V
Spenning/frekvens	18 V	18 V	18 V
Nominell effekt	350W	350W	350W
Maks. undertrykk (motor/maskin)	11/10kPa	11/10kPa	11/10kPa
Omgivelsestemperatur	-20 °C ... 45 °C	-20 °C ... 45 °C	-20 °C ... 45 °C
Lagringstemperatur	+10 °C ... 45 °C	+10 °C ... 45 °C	+10 °C ... 45 °C
Maks. volumstrøm (motor/maskin)	2040/1200 l/min	2040/1200 l/min	2040/1200 l/min
Beskyttelsesklasse	III	III	III
Vekt	2,8 kg	3,1 kg	3,3 kg
Beholdervolum	15 l	20 l	25 l
Lydtrykknivå LpA / KpA	70,5 / 3 dB(A)	70,5 / 3 dB(A)	70,5 / 3 dB(A)
Lydeffektnivå LWA / KWA	79 / 3 dB(A)	79 / 3 dB(A)	79 / 3 dB(A)
Emisjonsverdi for vibrasjon (ah)	< 2.5 m/s ^2	< 2.5 m/s ^2	< 2.5 m/s ^2

3. INSTRUKSJONER FOR F∅RSTE OPPSETT

Les kapittel 1 - VIKTIGE SIKKERHETSANVISNINGER i denne bruksanvisningen grundig før støvsugeren monteres og benyttes.

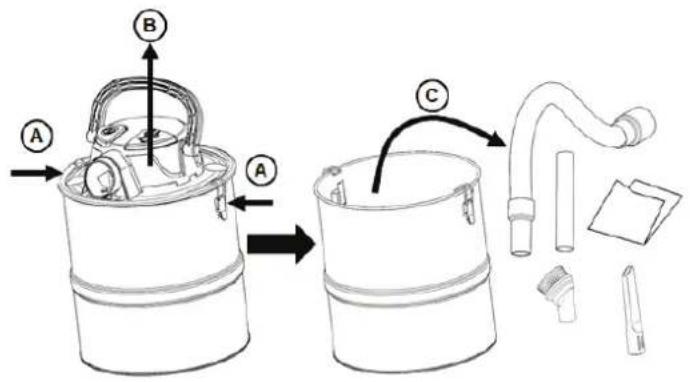

3.1 TILBEH∅R

Dysene og tilbehøret til apparatet må oppbevares i beholderen under transport. For å åpne beholderen løsner du spennene (A) og tar av hodet (B). Ta ut gjenstandene (C) og sett på hodet igjen. Sikre hodet med spennene.

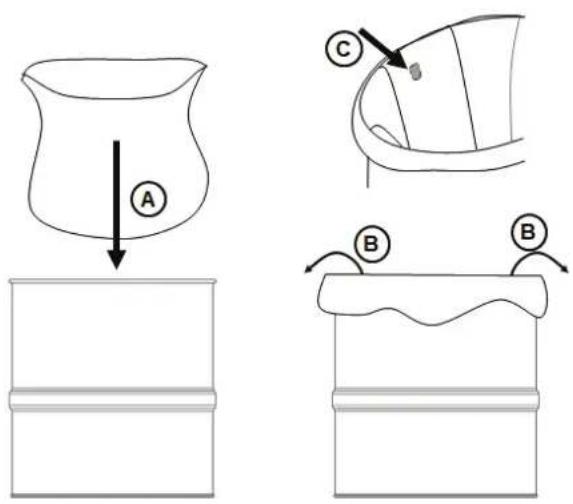

For å holde beholderen støvfri kan det benyttes en søppelpose. Du kan benytte enhver plastpose som passer.

Sett posen inn i beholderen (A). Vreng posen over kanten av beholderen (B). For å sikkerstille en trykkutjevning mellom inn- og utsiden av posen, må du forsikre deg om at begge holderne (C) på innsiden av beholderen stikker gjennom posen. Ellers blir posen sugd på filteret og sugestrømmen avbrutt.

A C B B

Abb.4

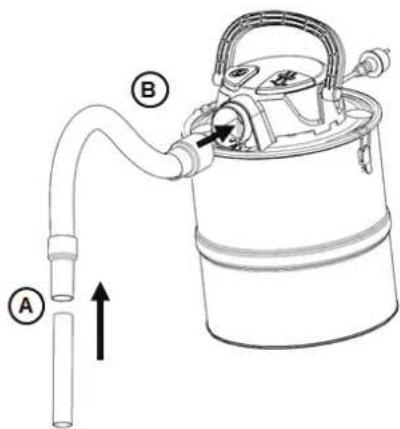

4.2 SUGING - INNSETTING AV SLANGEN

For å foreta suging setter du dysen (A) inn i muffen til sugeslangen, som vist på fig. 5. Sett slangen med muffen i innløpet til støvsugeren (B).

For å fjerne slangen må den dreies og trekkes ut, som vist på fig. 6.

Apparatet slås på og av ved å trykke på start-/stoppknappen (A).

For å ta ut batteriet, trykk på knappen (A) og dra batteriet oppover (B).

Ta batteriet ut av apparatet etter bruk!

For å tømme beholderen må d ta av hodet. Dersom du benytter en søppelpose, lukk posen forsiktig og lås den med kabelstrips eller tilsvarende (A). Ta ut søppelposen varsomt (B).

A B

Fig.8

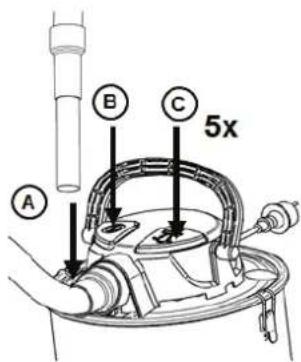

4.5 FILTERRENGJ∅RINGSSYSTEM

A B C 5x

Støvsugeren er utstyrt med et innebygd filterrengjøringssystem. Finere støv og aske kan lett blokkere filteret. For å rengjøre filteret og gjenopprette sugeeffekten må du gå frem som beskrevet i fig. 9. Sett dysen inn i holderen (A) for å blokkere sugingen. Slå på apparatet (B). Vent noen sekunder til motoren når sitt fulle turtall og undertrykket er som høyest. Trykk på filterrengjøringstasten 5 ganger (C).

Dersom sugeeffekten ikke gjenopprettes er filteret muligens skadet og må skiftes ut. Se neste kapittel for mer informasjon.

Abb.9

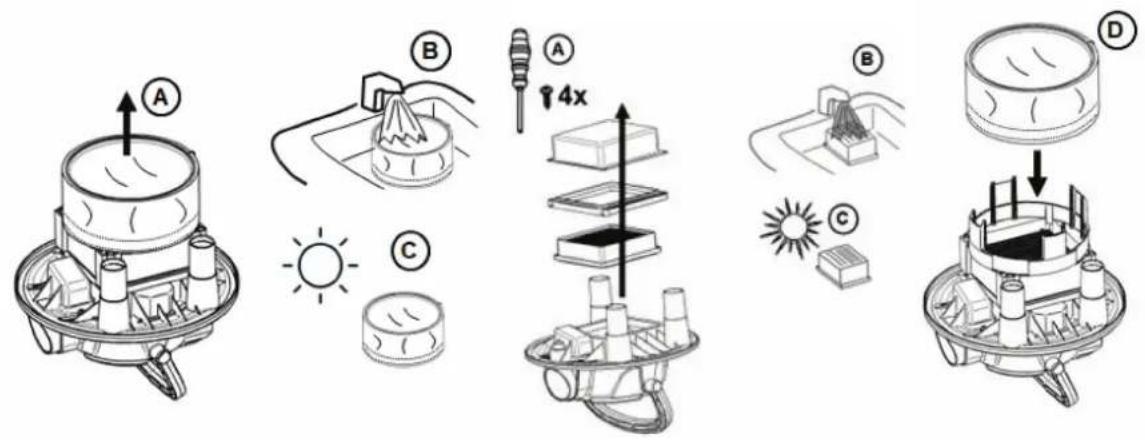

4.6 FJERN OG RENGJ∅R FILTERET

Ta av hodet og sett det opp-ned (fig. 10).

Hvis støvsugeren er utstyrt med et forfilter, trekk det forsiktig av (A), rengjør det (B), la det tørke (C) og sett alt sammen igjen når det er tørt (D). Kontroller at filteret sitter riktig.

For å skifte eller rengjøre hovedfilteret, løsne de 4 skruene og fjern delene (A). Hvis filteret er skadet, bytt det ut med et nytt og monter det på samme måte. Vær forsiktig så du ikke stram skruene for mye. Hvis filteret er skittent, vask det under kaldt vann (B) og la det tørke (C). Skift filteret etter at det har tørket.

Denne støvsugeren kan utrustes med et innebygd termisk overlastvern, for å beskytte motoren mot høye temperaturer. Det kan forekomme ved sterk belastning. Dersom motoren kobles ut under drift på grunn av temperaturen, slå av bryteren og la motoren avkjøles i 15-30 minutter. Slå på bryteren igjen og gjenoppta driften.

5. FEILRETTING

Reparasjon eller vedlikehold av elektriske komponenter, som f.eks. kabelen eller motoren, må kun utføres av autorisert kundeservice.

Det oppstår intet undertrykk:	- Kontroller om pluggen er satt inn riktig i stikkontakten og om stikkontakten er forsynt med strøm.- Muligens ble en sikkerhetskontakt utløst. Kontroller sikringsboksen.- Kabelen eller pluggen kan være skadet. Ring til kundeservice for å finne ut hva som er det nærmeste autoriserte servicesenteret.- Tom batteripakke, veksle/bytte batteripakke.- Sjekk at batteriet sitter godt.
Motoren stanser:	- Et termisk overlastvern slår av motoren når motortemperaturen er for høy.Slå av bryteren i dette tilfellet. Vent 15-30 minutter til motoren er avkjølt. Slå på bryteren igjen og gjenoppta driften.
Sugeeffekten er redusert:	- Beholderen er muligens full og må tømmes. Se fig. 8- Slangen og dysen kan være tilstoppet og må rengjøres.- En av de ovenfor nevnte komponentene kan være skadet og må skiftes ut.- Filteret er muligens tilstoppet. Bruk filterrengjøringssystemet (se fig. 9) til å rengjøre filteret.- Bytt ut filteret eller påse at filteret er riktig installert.- Slangetilkoblingen er løs og må trekkes til.
Statiske støt:	- Dersom omgivelsene er tørre må luften tilføres fuktighet. Bruk en luftfukter, såfremt mulig.- Dersom den relative luftfuktigheten er lav, har det ingen påvirkning på driften av støvsugeren.

6. GARANTI

Garantien omfatter:

For denne støvsugeren gjelder det en garanti på 2 år. Denne garantien omfatter reservedeler og arbeidsutgifter, og dekker mangler ved utførelsen eller materialet som kan oppstå under normal bruk. Denne garantien gjelder ikke for normal slitasje.

Serviceytelser forbundet med denne garantien utføres kun dersom det kan dokumenteres at defekten oppsto i garantiperioden, og at støvsugeren ble kjøpt som et nytt produkt. En kvittering med dato og produkttype er tilstrekkelig dokumentasjon.

• Normal slitasje hos tilbehør og filtre.
• Defekter eller skader som direkte eller indirekte har oppstått som følge av upassende bruk.
• Misbruk gjennom manglende overholdelse av anvisningene i brukerhåndboken.

- Feil eller dårlig konfigurasjon, dvs. oppsett eller upassende tilkobling, brannskader, brann, lynnedslag eller uvanlige spenningssvingninger eller andre elektriske feil. Med elektriske feil menes blant annet en defekt sikkerhetskontakt eller mangelfulle elektriske installasjoner i forsyningsnettet.

Garantien går tapt:

• Dersom feilen forårsakes av bruken av ikke-originale filtre.
• Dersom modellen, artikkelen eller et ID-/serienummer er fjernet fra støvsugeren.

• Dersom støvsugeren ble reparert av en uautorisert forhandler.
• Dersom maskinen benyttes til kommersielle formål.

ADVARSEL

Dersom en del hos motorhuset skulle løsne eller brekke, må driften avbrytes umiddelbart for å unngå personskader. Før gjenbruk bør det utføres reparasjoner.

Merk: TA KONTAKT MED VÅR KUNDESERVICE FOR TEKNISK ST∅TTE.

Gamle apparater inneholder verdifulle materialer som er ment for reprosessering. Støvsugerne må ikke kastes sammen med vanlig søppel, men snarere deponeres via et egnet, forskriftsmessig returpunkt, f.eks. via ditt kommunale deponi.

Batterier hører ikke til i husholdningsavfallet. Batterier inneholder verdifulle materialer som sink, jern, aluminium, litium og sølv. Enkelte av de mulige innholdsstoffene, som kvikksølv, kadmium og bly, er tungmetaller som kan være miljø- og helseskadelige dersom de ikke deponeres forskriftsmessig. Dersom engangsbatterier og gjenoppladbare batterier kastes sammen med vanlig søppel, kan skadelige stoffer havne i miljøet. Dessuten vil verdifulle råstoffer gå tapt. Videre kan batterier inneholde stoffer som utløser irritasjoner eller allergier, eller er høyreaktive. Kast brukte engangsbatterier og gjenoppladbare batterier på forskriftsmessig vis i samleboksene til detaljhandelen eller hos kommunale deponier.

CE-SAMSVARSERKLÆRING

Vi:

ELECRTROSTAR GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

erklærer med eneansvar at produktet

Støvsuger COMCE15DC-CAS, COMCE20DC-CAS, COMCE25DC-CAS

Modell(er): AV P-15 18V, AV P-20 18V, AV P-25 18V

som denne erklæringen er basert på, er i samsvar med følgende standarder eller andre normative dokumenter:

Anvendte harmoniserte standarder

EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019 + A15:2021

EN 60335-2-2:2010 + A11:2012 + A1:2013

EN 62233:2008

Anvendte nasjonale standarder og tekniske spesifikasjoner

IEC 60335-2-2:2009, AMD1:2012, AMD2

IEC 60335-1:2010 + AMD1:2013 + AMD2:2016

i henhold til bestemmelsene i direktivene: 2014/30/EU (elektromagnetisk kapasitet EMC), 2011/65/EC (direktiv RoHS II), 2006/42/EU (Maskindirektivet)

14.11.2022

Canton Sroov

Fjern hovedet, og vend det på hovedet (fig. 10).
