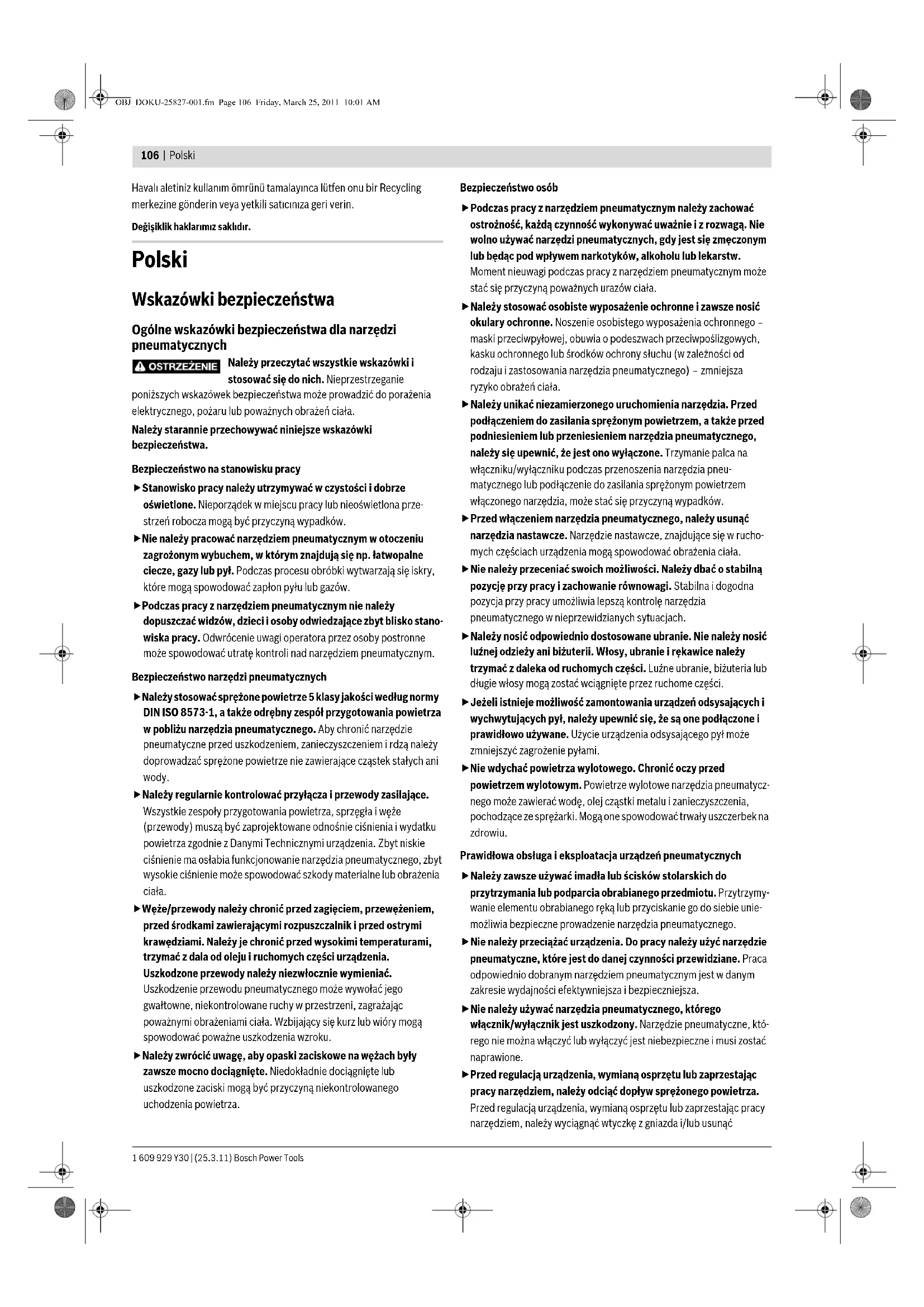

INSTRUKCJA OBSŁUGI GSN 10034 DK Professional BOSCH

Professional Numer katalogowy 3 601 D91 0.. 3 601 D91 3.. 3 601 D91 5.. Siła wbijania przy 6,3 bar (91 psi) Nm 86 87 94 Systemy (tryby) działania – Działanie (strzały) pojedyncze w serii – Działanie (strzały) kontaktowe

Element mocujący (wbijany) – Typ – Długość – Średnica

Pas gwoździ z masy plastycznej Główka okrągła 50–90 2,8–3,3 Pas gwoździ z masy papierowej Główka D 50–90 2,8–3,3 Pas gwoździ z masy papierowej Główka D 60–100 2,8–3,3 Kąt magazynka ° 21 34 34 maks. pojemność magazynka

Olej silnikowy SAE 10, SAE 20 ml 0,25–0,5 0,25–0,5 0,25–0,5 Pojemność wewn. ml 591 591 660 Ciśnienie nominalne bar 5–8 5–85–8 Gwint przyłączeniowy "3/83/8 3/8 Wąż powietrza zasilającego – maks. ciśnienie robocze przy 20 °C – Średnica węża – maks. długość węża bar

Zużycie powietrza na jedno gwoździowanie przy 6,8 bar (100 psi) l3,023,02 3,49 Wymiary – Wysokość – Szerokość – Długość

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 3,89 3,8 4,26 Informacja na temat hałasu i wibracji Wartości pomiarowe hałasu określono zgodnie z normą EN 60745. Określony wg skali A poziom hałasu emitowanego przez urządzenie pneumatyczne wynosi standardowo: Poziom ciśnienia akustycznego XXX dB(A); poziom mocy akustycznej YYY dB(A). Niepewność pomiaru K=2 dB. Należy nosić środki ochrony słuchu! dB(A) dB(A) XXX = 110 YYY = 123 XXX = 110 YYY = 123 XXX = 94 YYY = 107 OBJ_DOKU-25827-001.fm Page 108 Friday, March 25, 2011 10:01 AMPolski | 109 Bosch Power Tools 1 609 929 Y30 | (25.3.11) Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w rozdziale „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 792 – zgodnie z wymaganiami dyrektyw: 2006/42/WE. Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 23.03.2011 Montaż Podłączenie zasilania powietrzem (zob. rys. A) Należy upewnić się, że ciśnienie instalacji sprężonego powietrza nie jest większe od maksymalnie dopuszczalnego ciśnienia nominalnego urządzenia pneumatycznego. W pierwszej kolejności ustawić ciśnienie powietrza na niższą wartość zalecanego ciśnienia nominalnego (zob. „Dane techniczne“). W razie wątpliwości należy za pomocą manometru skontrolować ciśnienie przy wylocie powietrza, po uprzednim wyłączeniu narzędzia pneumatycznego. Aby osiągnąć maksymalną wydajność urządzenia należy kierować się podanymi wartościami węża powietrza zasilającego 13 (gwint przyłączeniowy, maksymalne ciśnienie robocze, wewnętrzna węża, maksymalna długość węża; zob. „Dane techniczne“). Aby chronić urządzenie przed uszkodzeniem, zanieczyszczeniami i tworzeniem się rdzy należy doprowadzać sprężone powietrze nie zanie- czyszczone ciałami obcymi i wolne od wilgoci. Wszystkie przewody, złączki i węże muszą być odpowiednio przystosowane do ciśnienia i do wydatku powietrza. Należy unikać zwężenia przewodów zasilających, np. przez zgniecenie, załamanie lub rozciąganie! Podłączenie zasilania powietrzem do narzędzia pneumatycznego – Opróżnić magazynek 8. (zob. „Opróżnianie magazynka“, str. 110) Podczas następnych etapów pracy może dojść do wyrzutu elementu mocującego (wbijanego), w przypadku, gdy – z przyczyn takich jak czynności konserwacyjne lub naprawcze, jak również transport – wewnętrzne elementy urządzenia pneumatycznego nie znajdują się w pozycji wyjściowej. – Połączyć złączkę 6 z wężem 13, zaopatrzonym w szybkozłączkę 12. – Skontrolować, czy urządzenie pneumatyczne funkcjonuje bez zarzutu przez przyłożenie wylotu 11 lub ewentualnie gumowego zderzaka chroniącego powierzchnię materiału 1 do kawałka drzewa lub innego drewnianego materiału i oddać jeden do dwóch strzałów. Napełnianie magazynku (zob. rys. B1–B2) Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. fStosować należy tylko oryginalny osprzęt firmy Bosch (zob. „Dane techniczne“). Drobne elementy urządzenia pneumatycznego, takie jak magazynek, wylot, prowadnica przystosowane zostały do klamer, gwoździ i sztyftów wyprodukowanych przez firmę Bosch. Elementy mocujące innych producentów mają inne wymiary i wyprodukowane zostały z innego rodzaju stali. Zastosowanie niedozwolonych elementów mocujących może spowodować uszkodzenie urządzenia pneumatycznego oraz spowodować obrażenia. Podczas ładowania magazynku, urządzenie pneumatyczne należy trzymać w taki sposób, aby nie kierować wylotu 11 ani na siebie, ani na inne osoby. – Odciągnąć sanie magazynka 7 tak bardzo do tyłu, aż zaskoczą w zapadce. Wskazówka: Sanie magazynka powinny dać się lekko przesunąć do pozycji wyjściowej (siłą palców). Jeżeli sanie magazynka stawiają opór, oznacza to, że gwoździe wstrzeliwane będą pod niewłaściwym kątem. – Oczyścić i nasmarować sanie magazynka 7 i sprawdzić, czy magazynek 8 jest wolny od zanieczyszczeń. – Założyć odpowiedni pas gwoździ 14. Nie należy stosować pasów gwoździ zawierających mniej niż 5 gwoździ. Nie należy mocować więcej niż dwa pasy gwoździ. Upewnić się, czy główki gwoździ nie nachodzą na siebie. GSN 90-34 DK: W tym modelu urządzenia pneumatycznego blokada sani magazynka zapobiega wystrzeleniu ostatnich gwoździ. W magazynku pozostaje ok. 7 gwoździ. – Pociągnąć sanie magazynka 7 jeszcze raz do tyłu, aby zwolnić blokadę. – Przesunąć sanie magazynka ostrożnie do przodu tak, aby dotknęły one pasa gwoździ. Upewnić się, że sanie magazynka nachodzą na główkę ostatniego gwoździa. Wskazówka: Nie wolno dopuszczać do tego, by sanie magazynka zaskoczyły z powrotem samoczynnie (bez prowadzenia). Może spowodować to uszkodzenie sani, a także istnieje niebezpieczeństwo przycięcia palców. Praca Systemy (tryby) działania Urządzenie pneumatyczne działa w dwóch trybach wyzwalania: – Działanie (strzały) pojedyncze w serii Wartości łączne drgań określono zgodnie z normą EN ISO 20643: Poziom emisji drgań a

, niepewność pomiaru K= 1,5 m/s

Gwoździarka pneumatyczna GSN 90-21 RK Professional

Professional Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_DOKU-25827-001.fm Page 109 Friday, March 25, 2011 10:01 AM1 609 929 Y30 | (25.3.11) Bosch Power Tools 110 | Polski Aby pracować w tym trybie należy najpierw mocno przyłożyć zabezpieczenie wyzwalacza 2 do obrabianego materiału. Element wbijany zostanie wystrzelony dopiero po wciśnięciu wyzwalacza 10. Następne wbijanie jest możliwe dopiero po ustawieniu wyzwalacza i zabezpieczenia wyzwalacza w pozycji wyjściowej. – Działanie (strzały) kontaktowe W tym trybie pracy konieczne jest uprzednie wciśnięcie wyzwalacza

10. Element wbijany zostanie wystrzelony dopiero wtedy, gdy przy

wciśniętym wyzwalaczu zabezpieczenie wyzwalacza 2 zostanie silnie przyłożone do materiału. Dzięki temu osiągnięta zostanie wyższa prędkość pracy. Aby ustawić tryb wyzwalania, należy posłużyć się przełącznikiem 9. Uruchomienie Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Działanie (strzały) pojedyncze (zob. rys. C) – Przełożyć przełącznik 9 do wewnątrz, odchylając go równocześnie na dolną pozycję, tak aby ponownie zaskoczył on w zapadce. Tryb pracy „strzały pojedyncze“ został ustawiony. – Ponownie zwolnić przełącznik 9. – Mocno przyłożyć wylot 11 względnie zderzak chroniący powierzchnię 1 do obrabianego materiału, tak aby zabezpieczenie wyzwalacza 2 było całkiem wciśnięte. – Krótko uruchomić wyzwalacz 10, a następnie ponownie go zwolnić. Nastąpi wyrzut gwoździa. – Zezwolić na odbicie urządzenia pneumatycznego od obrabianego materiału. – Aby wbić następny element, należy całkowicie oderwać urządzenie pneumatyczne od obrabianego materiału, a następnie mocno przyłożyć do następnego miejsca, w które element ma zostać wbity. Działanie (strzały) kontaktowe (zob. rys. D) – Przełożyć przełącznik 9 do wewnątrz, odchylając go równocześnie na górną pozycję, tak aby ponownie zaskoczył on w zapadce. Tryb pracy „strzały kontaktowe“ został ustawiony. – Ponownie zwolnić przełącznik 9. – Wcisnąć wyzwalacz 10 i przytrzymać go w tej pozycji. – Mocno przyłożyć wylot 11 względnie zderzak chroniący powierzchnię 1 do obrabianego materiału, tak aby zabezpieczenie wyzwalacza 2 było całkiem wciśnięte. Nastąpi wyrzut gwoździa. – Zezwolić na odbicie urządzenia pneumatycznego od obrabianego materiału. – Aby wbić następny element, należy całkowicie oderwać urządzenie pneumatyczne od obrabianego materiału, a następnie mocno przyłożyć do następnego miejsca, w które element ma zostać wbity. – Urządzenie pneumatyczne przesuwać nad obrabianym materiałem unosząc i osadzając go równomiernymi ruchami. Każde przyłożenie urządzenia pneumatycznego do materiału przy wciśniętym wyzwalaczu powoduje wyrzut gwoździa. – Po wbiciu pożądanej ilości gwoździ należy zwolnić wyzwalacz 10. Wskazówki dotyczące pracy Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Przed rozpoczęciem pracy należy sprawdzić urządzenia zabezpieczające i wyzwalające pod kątem niezawodnego funkcjonowania, a także skontrolować, czy wszystkie śruby i nakrętki są mocno dociągnięte. Uszkodzone lub wykazujące zakłócenia w pracy urządzenie pneumatyczne należy natychmiast odłączyć od zasilania sprężonym powietrzem i skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Nie wolno przeprowadzać żadnych nieprzepisowych manipulacji przy urządzeniu pneumatycznym. Nie wolno demontować lub blokować żadnych elementów urządzenia pneumatycznego, na przykład zabezpieczenia wyzwalacza. Nie wolno przeprowadzać „napraw prowizorycznych“ za pomocą nieodpowiednich narzędzi. Urządzenie pneumatyczne należy regularnie i fachowo konserwować (zob. „Konserwacja i pielęgnacja“, str. 111). Należy unikać wszelkich czynności, mogących osłabić lub uszkodzić urządzenie pneumatyczne. I tak nie wolno np.: – uderzać urządzenia lub grawerować na nim, – wykonywać niedozwolonych przez producenta czynności związanych z przebudową urządzenia, – prowadzić wzdłuż szablonów, które zostały wykonane z twardego materiału, np. stali, – upuszczać lub przesuwać po podłodze, – stosować jako młotka, – w jakikolwiek sposób używać siły. Należy sprawdzić, co znajduje się pod lub za obrabianym elementem. Nie wolno wstrzeliwać gwoździ do ścian, sufitów lub podłóg, jeżeli za nimi znajdują się jakieś osoby. Gwoździe mogą przebić materiał i spowodować obrażenia. Nie wolno wstrzeliwać gwoździa w wbity już gwóźdź. Może dojść do zniekształcenia gwoździa, gwoździe mogą się zablokować; możliwa jest też utrata kontroli nad urządzeniem pneumatycznym. Jeżeli urządzenie pneumatyczne stosowane jest w zimnych temperaturach, pierwsze gwoździe wbijane są o wiele wolniej, niż zwykle. Po rozgrzaniu się urządzenia pneumatycznego podczas pracy, osiągana jest normalna prędkość pracy. Należy unikać strzałów pustych, aby zmiejszyć zużycie się stempla udarowego. W razie dłuższych przerw w pracy lub po zakończeniu pracy należy odłączyć urządzenie pneumatyczne od dopływu sprężonego powietrza i w razie możliwości opróżnić magazynek. Opróżnianie magazynka – Odciągnąć sanie magazynka 7 tak bardzo do tyłu, aż zaskoczą w zapadce. – Wyjąć pas gwoździ 14. Pasy gwoździ, które zawierają mniej niż 5 gwoździ należy wyrzucić. – Pociągnąć sanie magazynka 7 jeszcze raz do tyłu, aby zwolnić blokadę. – Przesunąć sanie magazynka ostrożnie do przodu tak, aby dotknęły one przodu magazynka. Wskazówka: Nie wolno dopuszczać do tego, by sanie magazynka zaskoczyły z powrotem samoczynnie (bez prowadzenia). Może OBJ_DOKU-25827-001.fm Page 110 Friday, March 25, 2011 10:01 AMPolski | 111 Bosch Power Tools 1 609 929 Y30 | (25.3.11) spowodować to uszkodzenie sani, a także istnieje niebezpieczeństwo przycięcia palców. Regulacja ogranicznika głębokości (zob. rys. E) Głębokość wbijania gwoździ można ustawić za pomocą pokrętła 3. – Opróżnić magazynek 8. (zob. „Opróżnianie magazynka“, str. 110) – Gwoździe są wbijane zbyt głęboko: Aby zmniejszyć głębokość wbijania, należy przekręcić pokrętło 3 w kierunku zgodnym z ruchem wskazówek zegara. lub Gwoździe są wbijane zbyt płytko: Aby zwiększyć głębokość wbijania, należy przekręcić pokrętło 3 w kierunku przeciwnym do ruchu wskazówek zegara. – Ponownie naładować magazynek. (zob. „Napełnianie magazynku“, str. 109) – Przetestować nową głębokość wbijania na próbnym materiale. W razie potrzeby powtórzyć wszystkie kroki. Zwalnianie blokad (zob. rys. F1 –F3) Istnieje możliwość zablokowania pojedynczych gwoździ w kanale strzelniczym. Jeżeli zdarza się to częściej, należy skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. – Opróżnić magazynek 8. (zob. „Opróżnianie magazynka“, str. 110) – Otworzyć zamknięcie magazynka 15. – Odciągnąć magazynek 8 od obudowy, tak aby ześlizgnął się z trzpienia zamykającego 16. W ten sposób zablokowane gwoździe w kanale strzelniczym zostaną odsłonięte. – Usunąć zablokowane gwoździe. W razie potrzeby należy posłużyć się kleszczami. – Jeżeli stempel 17 jest wysunięty, należy wsunąć go z powrotem, posługując się nasmarowanym śrubokrętem lub innym nadającym się do tego celu przedmiotem z powrotem do tłoka. – Nasmarować kanał 2 –3 kroplami oleju silnikowego (SAE 10 lub SAE 20). – Ponownie nasadzić magazynek 8. W razie potrzeby otworzyć zamknięcie magazynka 15. Wprowadzić trzpień zamykający 16 do otworu uchwytu magazynka 18. Wyrównać położenie magazynka na odbiornikach magazynka 19 i przesunąć magazynek całkowicie do przodu. Zablokować magazynek, odchylając zamknięcie 15 całkowicie do góry. – Ponownie naładować magazynek. (zob. „Napełnianie magazynku“, str. 109) Wymiana szyny magazynka (zob. rys. G) Po dłuższym okresie użytkowania urządzenia pneumatycznego może dojść do zużycia szyn magazynka 20. Uszkodzone szyny magazynka należy wymieniać. – Opróżnić magazynek 8. (zob. „Opróżnianie magazynka“, str. 110) – Zwolnić śrubę 21 (3 mm) za pomocą załączonego w dostawie klucza imbusowego. – Wyjąć zatyczkę 22 z magazynka 8. – Uszkodzone szyny magazynka 20 powinny same się wysunąć z magazynka. – Wsunąć nowe szyny do magazynka. – Wsunąć zatyczkę 22 ponownie do magazynka i dociągnąć śrubę mocującą 21. Wymiana zderzaka chroniącego powierzchnię elementu obrabianego (zob.rys.H) Zderzak 1, znajdujący się na końcu zabezpieczenia wyzwalacza 2 chroni powierzchnię obrabianego materiału aż do momentu, gdy urządzenie pneumatyczne znajduje się na odpowiednim dla procesu wbijania miejscu. Zderzak można wyjmować lub wymieniać. – Usunąć klip sprężynujący 23 i wyjąć zderzak chroniący powierzchnię materiału z zabezpieczenia wyzwalacza 2. – Nowy zderzak nałożyć na sworzeń zabezpieczenia wyzwalacza i ponownie zamocować klip sprężynujący. Stacjonarne zastosowanie urządzenia pneumatycznego. (zob. rys. I) Do zastosowań stacjonarnych urządzenie pneumatyczne można zamocować na balanserze sprężynowym.

o tego celu konieczny jest wkręcany haczyk 24. – Usunąć tylną śrubę zatyczki powietrza wylotowego za pomocą załączonego w dostawie klucza imbusowego. – Mocno wkręcić haczyk 24 do zatyczki. – Zawiesić haczyk na haku balansera. Przechowywanie i transport Przed przystąpieniem do transportu należy odłączyć urządzenie pneumatyczne od zasilania sprężonym powietrzem, w szczególności gdy stosuje się drabiny, lub porusza się w nienaturalnej pozycji ciała. Urządzenie pneumatyczne należy nosić trzymając wyłącznie za uchwyt 5; nie wolno go nosić z uruchomionym wyzwalaczem 10. Urządzenie pneumatyczne należy przechowywać wyłącznie w stanie odłączonym od zasilania sprężonym powietrzem, w suchym i ciepłym pomieszczeniu. Jeżeli urządzenie pneumatyczne ma być przez dłuższy czas nieużywane, należy pokryć wszystkie stalowe elementy urządzenia cienką warstwą oleju. Zapobiegnie to powstawaniu rdzy. Konserwacja i serwis Konserwacja i pielęgnacja Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Jeśli narzędzie pneumatyczne, mimo starannych metod produkcji i kontroli narzędzie uległoby awarii, naprawę powinien wykonać autoryzo- wany punkt serwisowy firmy Bosch. Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego znajdującego się na tabliczce znamionowej narzędzia pneumatycznego. OBJ_DOKU-25827-001.fm Page 111 Friday, March 25, 2011 10:01 AM1 609 929 Y30 | (25.3.11) Bosch Power Tools 112 | Polski fPrzeprowadzanie konserwacji i napraw należy zlecać jedynie wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie narzędzia pneumatycznego. Autoryzowany punkt obsługi klienta firmy Bosch przeprowadza te prace szybko i niezawodnie. Smarowanie urządzenia pneumatycznego (zob. rys. J) Urządzenie pneumatyczne, które nie jest podłączone do jednostki konserwacyjnej, należy smarować w regularnych odstępach. – W razie lekkich prac 1x dziennie. – W razie ciężkich prac 2x dziennie. Wkropić 2 –3 kropel środka smarnego do złączki 6. Nie należy stosować zbyt dużej ilości środka smarnego, gdyż może się on skumulować w urządzeniu pneumatycznym, a następnie zostać wydalonym przez wylot powietrza 4. Stosować należy tylko środki smarne zalecane przez firmę Bosch. – Mineralny olej silnikowy SAE 10 (do pracy przy bardzo niskich temperaturach otoczenia) – Mineralny olej silnikowy SAE 20 Środki smarne i czyszczące należy usuwać w sposób przyjazny dla środowiska. Należy też przestrzegać przepisów prawnych. Plan utrzymywania urządzenia w stanie sprawności Wylot powietrza 4, zabezpieczenie wyzwalacza 2 i sam wyzwalacz 10 należy utrzymywać w czystości i stanie wolnym od zanieczyszczeń (kurz, wióry, opiłki, piasek itp.). Czyścić magazynek 8. Usuwać wióry drewniane i plastikowe, które nagromadziły się w magazynku podczas pracy urządzenia. Czyścić urządzenie pneumatyczne w regularnych odstępach czasu przy pomocy sprężonego powietrza Usuwanie usterek Czynność Uzasadnienie Wykonanie Dziennie opróżniać filtr powietrza wylotowego. Zapobiega gromadzeniu się brudu i wilgoci w urządzeniu pneumatycznym. – Otworzyć zawór wydechowy. Dbać o to, aby smarownica była zawsze napełniona. Gwarantuje stałe smarowanie urządzenia pneumatycznego. – Smarownicę napełniać zalecanymi środkami smarnymi. (zob. „Smarowanie urządzenia pneumatycznego“, str. 112) Czyścić magazynek 8 i sanie magazynka 7. Zapobiega ewentualnemu zakleszczeniu się gwoździa. – Raz dziennie przedmuchiwać mechanizm magazynka/sani za pomocą sprężonego powietrza. Upewniać się, czy zabezpieczenie wyzwalacza 2 właściwie funkcjonuje. Podwyższa bezpieczeństwo pracy i efektywność pracy urządzenia pneumatycznego. – Raz dziennie przedmuchiwać mechanizm zabezpieczenia wyzwalacza za pomocą sprężonego powietrza. Smarować urządzenie pneumatyczne. Redukuje zużycie urządzenia pneumatycznego. – Wkropić 2–3 kropel środka smarnego do złączki 6. (zob. „Smarowanie urządzenia pneumatycznego“, str. 112) Opróżnianie sprężarki. Zapobiega gromadzeniu się brudu i wilgoci w urządzeniu pneumatycznym. – Otworzyć zawór wydechowy zbiornika sprężarki. Problem Przyczyna Usuwanie błędu Urządzenie pneumatyczne jest gotowe do eksploatacji, ale gwoździe nie są wystrzeliwane. Gwóźdź zablokował się w kanale strzelniczym. – Zwolnić blokadę. (zob. „Zwalnianie blokad“, str. 111) Sanie magazynka 7 są uszkodzone. – Oczyścić i nasmarować sanie magazynka 7 i sprawdzić, czy magazynek 8 jest wolny od zanieczyszczeń. Sprężyna sani jest zbyt słaba lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Użyte elementy mocujące są nie dozwolone. – Należy stosować wyłącznie oryginalny osprzęt. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. Magazynek 8 jest pusty. – Ponownie naładować magazynek. (zob. „Napełnianie magazynku“, str. 109) OBJ_DOKU-25827-001.fm Page 112 Friday, March 25, 2011 10:01 AMPolski | 113 Bosch Power Tools 1 609 929 Y30 | (25.3.11) Gwoździe wystrzeliwane są bardzo wolno lub ze zbyt słabą siłą. Zbyt niskie ciśnienie nominalne zasilania sprężonym powietrzem. – Zwiększyć dopływ sprężonego powietrza. Nie wolno przekroczyć 8 bar. Stempel jest uszkodzony. – Stosować należy tylko środki smarne zalecane przez firmę Bosch. (zob. „Smarowanie urządzenia pneumatycznego“, str. 112) Uszczelka tłoka jest zużyta lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Zderzak jest zużyty. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Długość i średnica węża 13 nie są zgodne z parametrami przewidzianymi dla danego urządzenia pneumatycznego. – Należy zastosować wąż powietrza zasilającego o właściwych parametrach. (zob. „Dane techniczne“, str. 108) Wąż powietrza zasilającego 13 jest zgięty. – Zlikwidować zagięcie na wężu. Gwoździe wbijane są zbyt głęboko. Zbyt wysokie ciśnienie nominalne zasilania sprężonym powietrzem. – Zredukować dopływ sprężonego powietrza. Nie wolno zejść poniżej 5 bar. Ogranicznik głębokości ustawiony został zbyt nisko. – Ustawić ogranicznik głębokości na właściwą głębokość. (zob. „Regulacja ogranicznika głębokości“, str. 111) Zderzak jest zużyty. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Gwoździe wbijane są zbyt płytko. Zbyt niskie ciśnienie nominalne zasilania sprężonym powietrzem. – Zwiększyć dopływ sprężonego powietrza. Nie wolno przekroczyć 8 bar. Ogranicznik głębokości ustawiony został zbyt wysoko. – Ustawić ogranicznik głębokości na właściwą głębokość. (zob. „Regulacja ogranicznika głębokości“, str. 111) Długość i średnica węża 13 nie są zgodne z parametrami przewidzianymi dla danego urządzenia pneumatycznego. – Należy zastosować wąż powietrza zasilającego o właściwych parametrach. (zob. „Dane techniczne“, str. 108) Wąż powietrza zasilającego 13 jest zgięty. – Zlikwidować zagięcie na wężu. Urządzenie pneumatyczne pomija gwoździe lub ma zbyt duży posuw. Użyte elementy mocujące są nie dozwolone. – Należy stosować wyłącznie oryginalny osprzęt. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. Magazynek 8 nie działa prawidłowo. – Oczyścić i nasmarować sanie magazynka 7 i sprawdzić, czy magazynek 8 jest wolny od zanieczyszczeń. Sprężyna sani jest zbyt słaba lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Uszczelka tłoka jest zużyta lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Gwoździe blokują się często w kanale strzelniczym. Użyte elementy mocujące są nie dozwolone. – Należy stosować wyłącznie oryginalny osprzęt. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Wbite gwoździe są wygięte. Stempel jest uszkodzony. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Problem Przyczyna Usuwanie błędu OBJ_DOKU-25827-001.fm Page 113 Friday, March 25, 2011 10:01 AM1 609 929 Y30 | (25.3.11) Bosch Power Tools 114 | Česky Osprzęt Kompletny program osprzętu wysokiej jakości można znaleźć w Internecie pod adresem www.bosch-pt.com lub w punkcie sprzedaży urządzenia. Obsługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Narzędzie pneumatyczne, osprzęt i opakowanie należy zlikwidować zgodnie z zasadami ochrony środowiska, np. dostarczając do punktów odbioru surowców wtórnych. Środki smarne i czyszczące należy usuwać w sposób przyjazny dla środowiska. Należy też przestrzegać przepisów prawnych. Jeżeli narzędzie pneumatyczne nie nadaje się już do użytku, należy oddać je do punktów odbioru surowców wtórnych, lub oddać do placówki handlowej, np. w autoryzowanym punkcie serwisowym firmy Bosch. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná bezpečnostní upozornění pro pneumatická nářadí Čtěte a dbejte všech upozornění. Nedodržování následujících bezpečnostních upozornění může mít za následek elektrický šok, nebezpečí požáru nebo vážná poranění. Bezpečnostní upozornění dobře uschovejte. Bezpečnost místa práce fUdržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek na pracovišti a neosvětlené pracovní oblasti mohou vést k nehodám. fNepracujte s pneumatickým nářadím v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Při opracování obrobku mohou vznikat jiskry, jež zapálí prach nebo páry. fPokud používáte pneumatické nářadí, držte přihlížející, děti a návštěvníky daleko od Vašeho pracovního místa. Při rozptýlení jinými osobami můžete ztratit kontrolu nad pneumatickým nářadím. Bezpečnost pneumatického nářadí fPoužívejte tlakový vzduch kvalitativní třídy 5 podle DIN ISO 8573- 1 a oddělenou úpravnou jednotku poblíž pneumatického nářadí. Přiváděný tlakový vzduch musí být bez cizích těles a vlhkosti, aby bylo pneumatické nářadí chráněno před poškozením, znečištěním a tvorbou rzi. fKontrolujte přívody a rozvodná vedení. Veškeré úpravné jednotky, spojky a hadice musí být vzhledem k tlaku a množství vzduchu dimenzovány podle technických údajů. Příliš nízký tlak ovlivňuje funkci pneumatického nářadí, příliš vysoký tlak může vést k věcným škodám a poraněním. fChraňte hadice před zlomením, zploštěním, před rozpouštědly a ostrými hranami. Hadice udržujte daleko od tepla, oleje a rotujících dílů. Poškozenou hadici neprodleně vyměňte. Poškozené rozvodné vedení může vést ke kolem bičující tlakové hadici a může způsobit poranění. Zvířený prach nebo třísky mohou vyvolat těžká poranění očí. fDbejte na to, aby hadicové spony byly vždy pevně utaženy. Málo utažené nebo poškozené hadicové spony mohou nechat vzduch nekontrolovatelně unikat. Bezpečnost osob fBuďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nepoužívejte žádné pneu- matické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediný moment nepozornosti při použití pneumatického nářadí může vést k vážným úrazům. fNoste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako masky proti prachu, protisklu- zové bezpečnostní obuvi, ochranné přilby nebo chráničů sluchu, podle druhu a nasazení pneumatického nářadí, snižuje riziko zranění. fZabraňte neúmyslnému uvedení do provozu. Přesvědčte se ještě než pneumatické nářadí připojíte k přívodu vzduchu, uchopíte či ponesete, že je vypnuté. Pokud máte při nošení pneumatického nářadí prst na spínači nebo pneumatické nářadí připojíte na přívod vzduchu zapnuté, pak to může vést k úrazům. fNež pneumatické nářadí zapnete, odstraňte všechny seřizovací nástroje. Seřizovací nástroj, který se nachází v rotujícím díle pneumatického nářadí, může vést k poranění. Przy szybkiej prędkości wbijania gwoździe nie są wbijane dostatecznie głęboko (nie ma to miejsca podczas pracy z normalną prędkością). Wewnętrzna średnica węża powietrza zasilającego jest zbyt mała. – Należy zastosować wąż powietrza zasilającego o właściwych parametrach. (zob. „Dane techniczne“, str. 108) Sprężarka nie nadaje się do dużych prędkości pracy. – Zastosować sprężarkę, która jest wystarczająco zwymiarowana dla ilości przyłączonych urządzeń pneumatycznych i zastosowanej prędkości pracy. Problem Przyczyna Usuwanie błędu VAROVÁNÍ OBJ_DOKU-25827-001.fm Page 114 Friday, March 25, 2011 10:01 AMČesky | 115 Bosch Power Tools 1 609 929 Y30 | (25.3.11) fNepřeceňujte se. Postarejte se o bezpečný postoj a vždy udržujte rovnováhu. Bezpečný postoj a vhodné držení těla Vám umožní pneumatické nářadí v neočekávaných situacích lépe kontrolovat. fNoste vhodný oděv. Nenoste žádný široký oděv nebo šperky. Udržujte vlasy, oděv a rukavice daleko od pohyblivých dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. fPokud lze namontovat přípravky na odsávání a zachycování prachu, přesvědčte se, že jsou připojeny a správně použity. Použití těchto přípravků snižuje ohrožení prachem. fNevdechujte přímo výstupní vzduch. Zabraňte vniknutí vzduchu do očí. Výstupní vzduch pneumatického nářadí může obsahovat vodu, olej, kovové částečky nebo nečistoty z kompresoru. To může způsobit zdravotní potíže. Pečlivé zacházení a používání pneumatického nářadí fPoužívejte upínací přípravky nebo svěrák, aby byl obrobek pevně držen a podepřen. Pokud držíte obrobek rukou nebo přitlačený na tělo, nemůžete pneumatické nářadí bezpečně obsluhovat. fPneumatické nářadí nepřetěžujte. Pro Vaši práci použijte k tomu určené pneumatické nářadí. S vhodným pneumatickým nářadím pracujete v uvedeném rozsahu výkonu lépe a bezpečněji. fNepoužívejte žádné pneumatické nářadí, jehož spínač je vadný. Pneumatické nářadí, které již nelze zapnout nebo vypnout, je nebez- pečné a musí být opraveno. fPřerušte přívod vzduchu předtím, než provedete seřízení stroje, výměnu dílů příslušenství nebo pneumatické nářadí odložíte. Tato preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. fNepoužívané pneumatické stroje ukládejte mimo dosah dětí. Nenechávejte používat pneumatické nářadí osoby, které tento stroj neznají nebo nečetly tyto pokyny. Pneumatické nářadí je ne- bezpečné, pokud je používáno nezkušenými osobami. fSvědomitě pečujte o pneumatické nářadí. Kontrolujte, zda pohyblivé díly stroje bezvadně fungují a nesvírají se a nejsou-li díly zlomené nebo tak poškozené, že je snížena funkce pneumatického nářadí. Poškozené díly nechte před nasazením pneumatického nářadí opravit. Mnoho nehod má příčinu ve špatně udržovaném pneumatickém nářadí. fPoužívejte pneumatické nářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití pneumatického nářadí pro jiná než určená použití může vést k nebezpečným situacím. Servis fNechte své pneumatické nářadí opravit jen kvalifikovaným odborným personálem a pouze originálními náhradními díly. Tím bude zaručeno, že bezpečnost pneumatického nářadí zůstane zacho- vána. Bezpečnostní upozornění pro pneumatické zatloukací stroje Noste ochranné brýle. fVždy vycházejte z toho, že pneumatické nářadí obsahuje zatloukané předměty. Bezstarostná manipulace s pneumatickým nářadím může vést k neočekávanému vystřelení zatloukaných předmětů a Vás poranit. fPneumatické nářadí držte při práci tak, aby nemohla být zraněna hlava a tělo při možném zpětném odrazu následkem poruchy zásobování energií nebo od tvrdých míst v opracovávané části. fPneumatickým nářadím nemiřte sami na sebe ani na jiné osoby v blízkosti. Díky neočekávané inicializaci zatloukaný předmět vystřelí, což může vést ke zraněním. fPneumatické nářadí neuvádějte v činnost dříve, než bylo pevně přiloženo na obrobek. Když nemá pneumatické nářadí žádný kontakt s obrobkem, může se zatloukaný předmět od místa upevňování odrazit a pneumatické nářadí přetížit. Nepracujte na žebřících nebo lešení, když je nastaven systém inicializace „Kontaktní inicializace“. Zejména nesmíte přes lešení, schodiště, žebříky a žebříkům podobné konstrukce, jako např. stropní latění, měnit z jednoho místa pro zatloukání k dalšímu, uzavírat bedny a bednění nebo upevňovat přepravní zajištění např. na vozidla a vagóny. U tohoto systému inicializace se pokaždé, když nedopatřením pneumatické nářadí posadíte a stlačí se inicializační pojistka, vystřelí zatloukaný předmět. To může vést ke zraněním. fDbejte na okolnosti místa práce. Zatloukané předměty mohou případně tenké obrobky prorazit nebo při práci na rozích a hranách od obrobku sjet a přitom ohrozit osoby. Odpojte zásobování vzduchem, když se zatloukaný předmět v pneumatickém nářadí vzpříčil. Když je pneumatické nářadí připojené, může se při odstraňování uvíznutého zatloukaného předmětu omylem uvést v činnost. fBuďte opatrní při odstraňování pevně uvíznutého zatloukaného předmětu. Systém může být napnutý a zatloukaný předmět může silou vystřelit, zatímco se Vy pokoušíte odstranit sevření. fNepoužívejte toto pneumatické nářadí k upevňování elektrických vedení. Není vhodné pro instalaci elektrických vedení, může poškodit izolaci elektrických kabelů a zapříčinit tak zásah elektrickým proudem a nebezpečí požáru. fNikdy nepoužívejte kyslík nebo hořlavé plyny jako zdroj energie pro pneumatické nářadí. Hořlavé plyny jsou nebezpečné a mohou přivést pneumatické nářadí k výbuchu. fPoužijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody. fPneumatické nářadí se smí připojit pouze na rozvod, u kterého může být překročen maximální přípustný tlak pneumati ckého nářadí nejvíce o 10 %; při vyšších tlacích se musí do rozvodu tlakového vzduchu zabudovat ventil regulace tlaku (redukční ventil) se sériově zapojeným ventilem omezení tlaku. Zvýšený tlak způsobuje nenormální provoz nebo prasknutí pneumatického nářadí, což může vést ke zraněním. OBJ_DOKU-25827-001.fm Page 115 Friday, March 25, 2011 10:01 AM1 609 929 Y30 | (25.3.11) Bosch Power Tools 116 | Česky Popis výrobku a specifikací Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Určující použití Pneumatické nářadí je určeno pro spojovací práce u pokrývačských prací, bednění a latění a též při výrobě stěnových a stropních prvků, dřevěných fasád, palet, dřevěných plotů, protihlukových stěn a beden. Smějí se používat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení pneumatického nářadí na grafické straně. 1 Chránič obrobku 2 Inicializační pojistka 3 Nastavovací kolečko pro nastavení hloubkového dorazu 4 Výstup vzduchu 5 Rukojeť 6 Přípojka vzduchu 7 Posuvník zásobníku 8 Zásobník 9 Přepínač systému inicializace 10 Spoušť 11 Ústí 12 Uzavírací rychlospojka 13 Hadice přívodního vzduchu 14 Pásek s hřebíky* 15 Uzávěr zásobníku 16 Kolík uzávěru 17 Úderník 18 Uchycení zásobníku 19 Podavač zásobníku na vystřelovacím kanále 20 Kolejnice zásobníku 21 Fixační šroub 22 Krycí víko 23 Pružný klips 24 Šroubovací oko pro zavěšení pneumatického nářadí *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství. Technická data Pneumatické hřebíkovačka GSN 90-21 RK Professional
