INSTRUKCJA OBSŁUGI SHOP N JOGG DISC II RED CASTLE

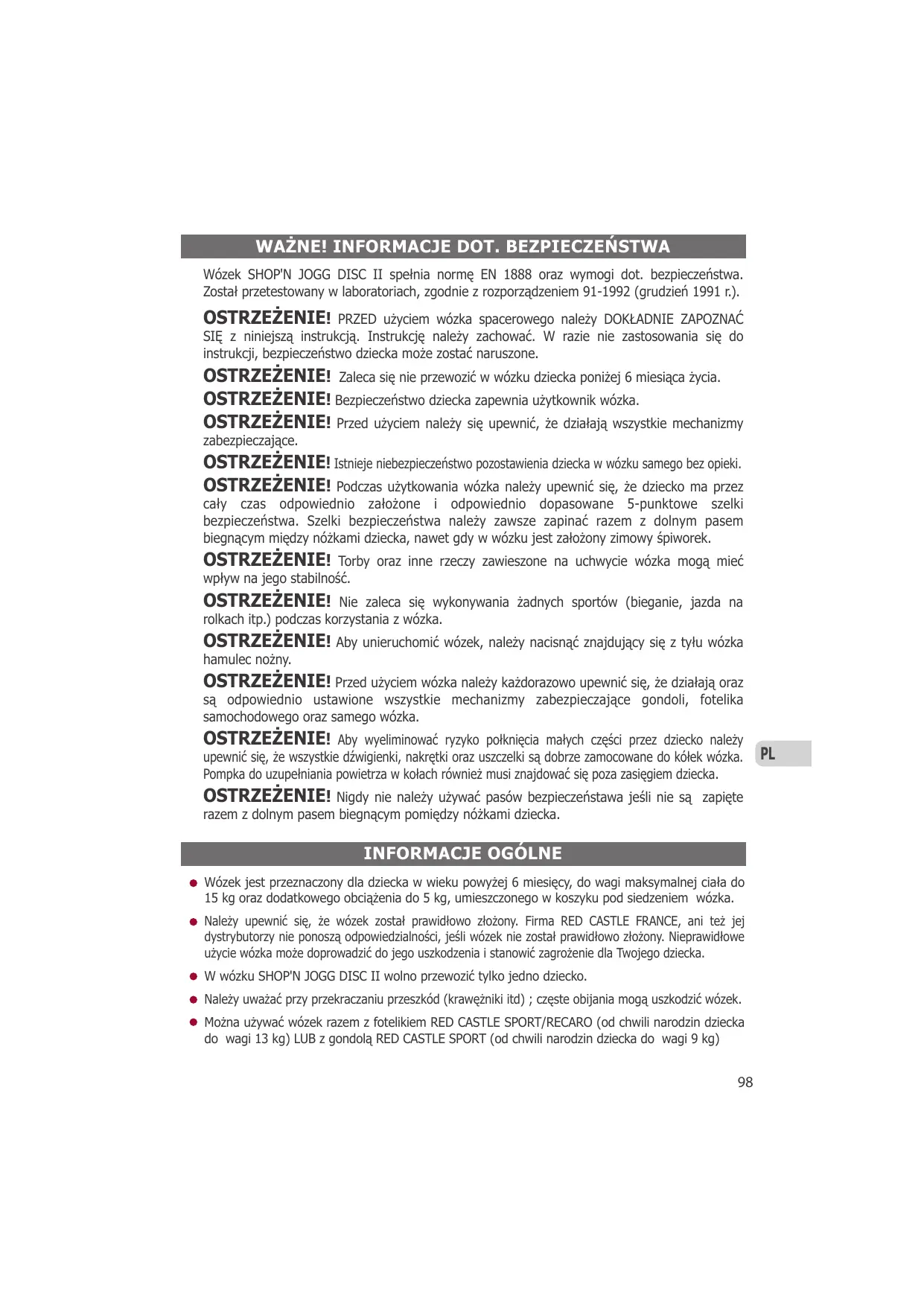

Wózek SHOP'N JOGG DISC II spełnia normę EN 1888 oraz wymogi dot. bezpieczeństwa. Został przetestowany w laboratoriach, zgodnie z rozporządzeniem 91-1992 (grudzień 1991 r.). OSTRZEŻENIE! PRZED użyciem wózka spacerowego należy DOKŁADNIE ZAPOZNAĆ SIĘ z niniejszą instrukcją. Instrukcję należy zachować. W razie nie zastosowania się do instrukcji, bezpieczeństwo dziecka może zostać naruszone. OSTRZEŻENIE! Zaleca się nie przewozić w wózku dziecka poniżej 6 miesiąca życia. OSTRZEŻENIE! Bezpieczeństwo dziecka zapewnia użytkownik wózka. OSTRZEŻENIE! Przed użyciem należy się upewnić, że działają wszystkie mechanizmy zabezpieczające. OSTRZEŻENIE! Istnieje niebezpieczeństwo pozostawienia dziecka w wózku samego bez opieki. OSTRZEŻENIE! Podczas użytkowania wózka należy upewnić się, że dziecko ma przez cały czas odpowiednio założone i odpowiednio dopasowane 5-punktowe szelki bezpieczeństwa. Szelki bezpieczeństwa należy zawsze zapinać razem z dolnym pasem biegnącym między nóżkami dziecka, nawet gdy w wózku jest założony zimowy śpiworek. OSTRZEŻENIE! Torby oraz inne rzeczy zawieszone na uchwycie wózka mogą mieć wpływ na jego stabilność. OSTRZEŻENIE! Nie zaleca się wykonywania żadnych sportów (bieganie, jazda na rolkach itp.) podczas korzystania z wózka. OSTRZEŻENIE! Aby unieruchomić wózek, należy nacisnąć znajdujący się z tyłu wózka hamulec nożny. OSTRZEŻENIE! Przed użyciem wózka należy każdorazowo upewnić się, że działają oraz są odpowiednio ustawione wszystkie mechanizmy zabezpieczające gondoli, fotelika samochodowego oraz samego wózka. OSTRZEŻENIE! Aby wyeliminować ryzyko połknięcia małych części przez dziecko należy upewnić się, że wszystkie dźwigienki, nakrętki oraz uszczelki są dobrze zamocowane do kółek wózka. Pompka do uzupełniania powietrza w kołach również musi znajdować się poza zasięgiem dziecka. OSTRZEŻENIE! Nigdy nie należy używać pasów bezpieczeństawa jeśli nie są razem z dolnym pasem biegnącym pomiędzy nóżkami dziecka. zapięte

Wózek jest przeznaczony dla dziecka w wieku powyżej 6 miesięcy, do wagi maksymalnej ciała do 15 kg oraz dodatkowego obciążenia do 5 kg, umieszczonego w koszyku pod siedzeniem wózka. Należy upewnić się, że wózek został prawidłowo złożony. Firma RED CASTLE FRANCE, ani też jej dystrybutorzy nie ponoszą odpowiedzialności, jeśli wózek nie został prawidłowo złożony. Nieprawidłowe użycie wózka może doprowadzić do jego uszkodzenia i stanowić zagrożenie dla Twojego dziecka. W wózku SHOP'N JOGG DISC II wolno przewozić tylko jedno dziecko. Należy uważać przy przekraczaniu przeszkód (krawężniki itd) ; częste obijania mogą uszkodzić wózek. Można używać wózek razem z fotelikiem RED CASTLE SPORT/RECARO (od chwili narodzin dziecka do wagi 13 kg) LUB z gondolą RED CASTLE SPORT (od chwili narodzin dziecka do wagi 9 kg)

Można używać wózek razem z fotelikiem samochodowym RCS albo (od chwili narodzin dziecka do wagi 9 kg). Został przetestowany w laboratoriach, zgodnie z rozporządzeniem 91-1992 (grudzień 1991 r.). Na siedzeniu wykonanym z materiału nie wolno przewozić dziecka, które nie potrafi siedzieć samodzielnie (poniżej 6 miesiąca życia). Nie należy stosować innych części zamiennych niż te, które są zalecane przez RED CASTLE FRANCE. Aby uniknąć ryzyka uduszenia, należy przechowywać wszelkiego rodzaju plastikowe worki poza zasięgiem dziecka. Podczas użytkowania wózka należy upewnić się, że dziecko ma przez cały czas odpowiednio założone 5-punktowe szelki bezpieczeństwa. Można umocować dodatkowe szelki bezpieczeństwa jednakże trzeba sprawdzić czy spełniają one standardy bezpieczeństwa EN13210. Podczas regulacji ruchomych części oraz podczas składania i rozkładania wózka dziecko powinno znajdować się w bezpiecznej odległości. Złożony i postawiony w pozycji pionowej wózek może się przewrócić, dziecko powinno znajdować się w bezpiecznej odległości od postawionego w ten sposób wózka, aby uniknąć ewentualnego urazu. Jeśli wózek obsługuje osoba nieobeznana z jego eksploatacją, należy zademonstrować tej osobie prawidłowy sposób obsługi. Aby uniknąć ryzyka uduszenia nie należy NIGDY mocować żadnych tasiemek, wstążek, ani sznurków, zarówno w wózku, jak i na ubrankach dziecka. Wózek spacerowy powinien rozkładać się i składać bez żadnych trudności. Jeśli jest inaczej, nie należy wywierać nacisku na mechanizm i ponownie przeczytać wskazówki zawarte w instrukcji obsługi. Przed użyciem wózka należy upewnić się, że wszystkie mechanizmy zabezpieczające znajdują się w wózku i działają prawidłowo. W celu zapewnienia optymalnego bezpieczeństwa, należy regularnie sprawdzać ciśnienie powietrza w kołach. Najodpowiedniejsze ciśnienie w kołach to 1,5 kg w przypadku płaskich powierzchni , a powyżej 3 kg na bardzo kamienistych powierzchniach. Nigdy nie wolno podnosić wózka chwytając za fotelik samochodowy lub gondolę. Wózek należy podnosić chwytając za stelaż.

Nadmiernie obciążenie i niewłaściwe składanie wózka oraz użycie niezatwierdzonych przez producenta części i osprzętu (zwłaszcza dwukołowej dostawki dla starszego dziecka - Buggy Board) może doprowadzić do poważnego uszkodzenia lub złamania wózka. Nie wolno umieszczać żadnych przedmiotów na budce wózka. Nie wolno obciążać niczym podpórki na nóżki dziecka. Nigdy nie zezwalać dziecku na stawanie na podpórce. Nie zakładać osłony przeciwdeszczowej w domu, w czasie ciepłej, słonecznej pogody, ani w pobliżu źródeł ciepła. Dziecko może wtedy ulec przegrzaniu. Osłona przeciwsłoneczna ma za zadanie zmniejszenie promieniowania słonecznego oraz redukcję szkodliwych efektów promieniowania UV. Zastosowanie osłony przeciwsłonecznej nie zwalnia z obowiązku zabezpieczenia samego dziecka. Zaleca się stosowanie kremu przeciwsłonecznego. Należy regularnie sprawdzać, czy dziecko ma wystarczającą ilość napoju. Dziecko należy zawsze wyjmować z wózka podczas wchodzenia po schodach i schodzenia ze schodów, a także podczas korzystania ze schodów ruchomych. Nigdy nie uzywac wózka, jesli jest on uszkodzony lub połamany.

- Odpiąć zapinkę zabezpieczającą znajdującą się na stelażu i unieść uchwyt wózka (1 i 2). - Podczas pierwszego użycia należy zamocować paski siedzenia wokół stelaża wózka. Nie należy mocować pasków zbyt mocno (3). OSTRZEŻENIE! Upewnić się, że uchwyt jest odpowiednio zablokowany (słychać kliknięcie).

- Odkręcić znajdującą się na końcu osi nakrętkę. Zdjąć z osi tylko pierwszą sprężynę i pierwszą podkładkę zabezpieczającą (4). - Wsunąć kółko do widełek i umieścić tarczę między dwoma klockami hamulcowymi (5). - Przełożyć oś przez przednie kółko (6) (dźwignia znajduje się po drugiej stronie tarczy). - Włożyć z powrotem wyciągniętą sprężynę oraz podkładkę (6). Sprawdzić, czy podkładki zabezpieczające są prawidłowo zamontowane w znajdujących się poniżej widełek otworach. Przykręcić luźno nakrętkę. - Wsunąć odpowiednio kółko do widełek. Trzymając oś opuścić dźwignię zwalniającą i przekręcić aż do jej zaciśnięcia. Upewnić się, że kółko jest odpowiednio zamocowane poprzez próbę jego wyciągnięcia. Jeśli kółko się rusza, należy powtórzyć ostatni krok i zacisnąć bardziej oś (7). - Przekręcić kółko i sprawdzić, czy tarcza nie ociera się o klocki hamulcowe. Jeśli tak jest, należy sprawdzić, czy oś jest dobrze zamocowana w widełkach i/lub czy czerwona podkładka (8a) na klocku hamulcowym nie jest zbytnio przykręcona. Musi pozostać miejsce dla tarczy hamulcowej. UWAGA! Podkładka ta umożliwia zmniejszenie lub zwiększenie dystansu klocków hamulcowych (umiejscowionych po obu stronach widełek) od tarczy.

- Kółka tylne blokują się automatycznie. Obydwa kółka blokują się automatycznie (słychać kliknięcie) (9). - W celu ich wyciągnięcia należy, pociągnąć szarą dźwigienkę, jednocześnie wyciągając kółko (10).

- Wózek SHOP’N JOGG DISC II jest wyposażony w hamulec przedniego koła. (Więcej szczegółów na temat regulacji hamulców znajduje się w części 8 p.t. „Wskazówki praktyczne” niniejszej Instrukcji) OSTRZEŻENIE! Hamulec przedniego koła może być stosowany wyłącznie jako hamulec dodatkowy. Nigdy nie należy go stosować jako hamulca podczas parkowania.

HAMULEC - PARKOWANIE

- Naciśnięcie stopą poprzeczki w dół spowoduje zablokowanie tylnych kółek (13).

OSTRZEŻENIE! Każdorazowo sprawdzić, czy kółka są dobrze zablokowane. - W celu odblokowania należy stopą podnieść poprzeczkę (14).

USTAWIENIE PRZEDNICH KÓŁEK W POZYCJI OBROTOWEJ LUB ZABLOKOWANEJ POZYCJA OBROTOWA: - Odkręć pokrętło umieszczone pod podóżkiem aby odblokować koło (15). POZYCJA ZABLOKOWANA: - Upewnij się, że koło ustawione jest w pozycji na wprost i dokręć pokrętło (16). OSTRZEŻENIE! Wózek nie został zaprojektowany do uprawiania z nim biegów lub jazdy na rolkach. OSTRZEŻENIE! Kółko obrotowe umożliwia lepsze manewrowanie wózkiem. W przypadku nierównych powierzchni (piasek, śnieg, kamienie, błoto itp.) zaleca się użytkowanie wózka w pozycji zablokowanej. OPARCIE SIEDZENIA - Oparcie siedzenia ma 3 pozycje: siedzącą, półleżącą i leżącą. Aby zmienić pozycję należy po prostu otworzyć 2 (lub 4) zamki błyskawiczne, znajdujące się po obu stronach oparcia. UWAGA! Zamki muszą być całkowicie otwarte, inaczej mogą ulec uszkodzeniu. - Pozycja siedząca = zamki zamknięte (17). - Pozycja półleżąca = 2 zamki otwarte (18). - Pozycja leżąca = 4 zamki otwarte (19). - Do przymocowania/odciągania zakładek tkaniny należy użyć pasków Velcro wszytych w siedzeniu (20). BUDKA i WEWNĘTRZNA OSŁONA Z SIATKI Mocowanie budki jest bardzo proste: - Umocować klamry jak pokazano na (21). Sprawdzić, czy są odpowiednio umocowane (do otworów znajdujących się po obu stronach stelażu), a następnie zablokować je (22). - Aby odbezpieczyć klamry, należy wykonać opisane czynności w odwrotnej kolejności. - Kiedy oparcie siedzenia jest w pozycji leżącej zapnij zatrzaski znajdujące się z tyłu budki albo/i wewnętrznej stronie siadki budki (23). Dla zapewnienia lepszej wentylacji podczas ciepłej pogody można odpiąć i zdemontować tylną część budki, zostawiając tylko wewnętrzną osłonę wykonaną z siatki (24). - Opuszczanie budki: dźwigienki na budce opuszczone (5). - Dźwignięcie budki: dźwigienki na budce podniesione (26).

UCHWYT Wysokość uchwytu można regulować. - W tym celu należy nacisnąć przyciski znajdujące się po obu stronach uchwytu, jednocześnie ustawiając jego wysokość, a następnie je zwolnić (słychać kliknięcie) (27). TYLNE ZAWIESZENIE:

Tylne zawieszenie posiada 2 pozycje: - Pozycja miękka (28a). - Pozycja zablokowana (28b). OSTRZEŻENIE! Należy się upewnić, że dźwignie zawieszenia znajdują się w tej samej pozycji.

5-PUNKTOWE SZELKI BEZPIECZEŃSTWA

- Umiesc swoje dziecko w wózku i zapnij je w pasy bidorowe i barkowe, które wepniesz w klamre pasa krokowego (usłyszysz klikniecie) (29a). (29b). - Aby dopasowac 5 punktowe pasy do rozmiaru Twojego dziecka nalezy przesunac regulatory A, B, C (29C). - Paski naramienne mają regulowaną długość. W celu regulacji: zdjąć podkładki naramienne założone na każdym z pasków, otworzyć tylną część siedzenia, umieścić paski na pożądanej wysokości poprzez ich przeciągnięcie przez usztywnioną część (30). W tym celu należy klamrę ustawić pod odpowiednim kątem. Można umocować dodatkowe szelki bezpieczeństwa jednakże trzeba sprawdzić czy spełniają one standardy bezpieczeństwa EN13210. OSTRZEŻENIE! Szelki bezpieczeństwa należy zawsze zapinać razem z dolnym pasem biegnącym między nóżkami dziecka. OSTRZEŻENIE! Szelki bezpieczeństwa należy zakładać dziecku, gdy tylko potrafi ono samodzielnie siedzieć. OSTRZEŻENIE! Nie należy wyciągać usztywnionej części ze środka oparcia siedzenia.

Wysokość podpórki można regulować. - W tym celu należy nacisnąć przyciski jak pokazano na (31) i zwolnić je, kiedy ustawi się żądaną wysokość podpórki.

OSTRZEŻENIE! Nie należy zezwalać dziecku na wspinanie się po podpórce, ani siadanie na niej.

5. AKCESORIA DODATKOWE

W CELU UMOCOWANIA POPRZECZKI ZABEZPIECZAJĄCEJ: - Wyjąć siedzenie ze stelażu, odpinając zatrzaski. Umocować poprzeczkę zabezpieczającą w odpowiednich miejscach, znajdujących się po obu stronach stelaża. Umieścić poprzeczkę w odpowiednim miejscu i nacisnąć do momentu usłyszenia charakterystycznego kliknięcia (32). ZABEZPIECZANIE POPRZECZKI: - Zabezpieczyć klamry w odpowiednich miejscach (słychać kliknięcie) (33). - Zamknąć zatrzaski. Wysokość poprzeczki można regulować.

- W tym celu należy nacisnąć na znajdujące się po obu stronach przyciski i nie zwalniając ich, ustawić poprzeczkę do żądanej wysokości, a następnie zwolnić przyciski (słychać kliknięcie) (33a).

PASEK ZABEZPIECZAJĄCY

- Na pochyłych powierzchniach należy zawsze zapinać pasek zabezpieczający. - W celu jego zamocowania należy przeciągnąć pasek zabezpieczający przez oś pomiędzy dwoma tylnymi kółkami (nigdy przez uchwyt) (34a). - Owinąć drugi koniec paska na rękę w okolicy nadgarstka (34 b). - Kiedy pasek zabezpieczający nie jest używany, można go zamocować, przeciągając pętlę na uchwycie (z użyciem 2 pasków Velcro) (35). OSTRZEŻENIE! Na pochyłych powierzchniach należy zawsze zapinać pasek zabezpieczający.

Jest dwustronna (jedna strona bawełniana, druga polar) - Wsunąć paski pasów bezpieczeństwa oraz dolny pas biegnący pomiędzy nóżkami dziecka w odpowiednie nacięcia w poduszce (36). Do przymocowania poduszki należy użyć pasków Velcro, umieszczonych z tyłu poduszki (37). KOSZYK - W celu otworzenia koszyka, należy rozpiąć zamki znajdujące się po obu jego stronach (38). Aby wyjąć koszyk należy odpiąć paski Velcro. OSTRZEŻENIE! Maksymalne obciążenie koszyka nie powinno przekroczyć 5 kg. OSTRZEŻENIE! Maksymalne obciążenie innych przegródek nie powinno przekroczyć 0,5 kg. OSTRZEŻENIE! Używać wyłącznie przegródek przeznaczonych do przechowywania rzeczy. Nie należy przekraczać dozwolonych obciążeń. OSTRZEŻENIE! Przez złożeniem wózka należy całkowicie opróżnić koszyk. POKROWIEC CHRONIĄCY PRZED ZIMNEM, WIATREM ORAZ DESZCZEM - Rozłożyć osłonę przeciwdeszczową i przykryć nią budkę. - Zapiąć paski Velcro jak pokazano na (39a, b, c).

- Zawiera dętkę, dodatkowe zatrzaski i silikon w płynie. Pompka do kół znajduje się w koszyku wózka.

OSŁONA PRZECIWSŁONECZNA

JAK ZAMOCOWAĆ OSŁONĘ RPZECIWSŁONECZNĄ: - Umieścić osłonę na budce i umieścić elastyczne opaski jak pokazano na (40). - W celu jej naciągnięcia należy zamocować sprzączkę pod podpórką na nóżki (41).

- Naciśnij kciukiem zatrzask bezpieczeństwa i przyciągnij oraz przytrzymaj dżwignię umieszczoną z drugiej strony uchwytu (42). - Obniżyć uchwyt wózka, zwolnić dźwigienki i zamknąć zapinkę zabezpieczającą (rys. 53 i 54).

OSTRZEŻENIE! Przed złożeniem wózka należy wyjąć z niego fotelik samochodowy RCS lub gondolę. UWAGA! Upewnić się, że podpórka na nóżki znajduje się w dolnej pozycji. UWAGA! Przed złożeniem wózka należy złożyć budkę.

- Wózek musi być regularnie sprawdzany przez użytkownika. - Metalowe części wózka należy czyścić wilgotną szmatką, a następnie wysuszyć. - Stosować wyłącznie łagodne środki czyszczące. - Części wykonane z materiału można czyścić z użyciem wody. Stosować wyłącznie łagodne środki piorące. - Regularnie sprawdzać śruby, nity i sworznie i wymienić wszelkie zużyte części. - Poduszkę do wózka można prać w pralce (na niskich obrotach). NIE STOSOWAĆ WYBIELACZY. Nie suszyć bezpośrednio na słońcu. - Długotrwałe wystawienie na działanie światła słonecznego może doprowadzić do wypłowienia części tekstylnych wózka. UWAGA! Nie zaleca się użytkowania wózka nad morzem. UWAGA! Jeśli wózek był używany na plaży lub ośnieżonym/posypanym solą chodniku, należy każdorazowo przemywać części, które miały kontakt z solą lub piaskiem, zwłaszcza kółka, sprężyny i sworznie. OSTRZEŻENIE! Stosować wyłącznie części zalecane przez producenta. OSTRZEŻENIE! Nigdy nie używać wózka, jeśli jest uszkodzony lub połamany.

- Należy regularnie sprawdzać ciśnienie w oponach. - Jeśli ciśnienie nie jest takie samo we wszystkich 3 oponach, wózkiem może się trudno manewrować (minimum 1,5 kg, maksymalnie 3 kg). W przypadku dziury w dętce: - Opony naprawia się tak samo jak opony rowerowe. - Wyjąć dętkę i zalepić pęknięcie łatką. - Należy sprawdzić, czy we wnętrzu opony nie znajduje się żaden ostry przedmiot (np. kolec). - Włożyć dętkę do koła, a koło z powrotem do wózka i napompować. - Jeśli dętka jest zbyt mocno uszkodzona, należy ją wymienić na nową. (Nowa dętka zapasowa, znajduje się w zestawie do konserwacji). - Dętki można kupić w sklepach rowerowych. Jeśli z dętek ucieka często powietrze: - Podczas jazdy po twardym, kamienistym podłożu lub po nierównym terenie, należy zwrócić szczególną uwagę na kolczaste krzaki. - Należy zwiększyć ciśnienie ażeby opony stały się twardsze; można dopompować do 3 kg.

Jeśli wózek „ściąga” w jedną stronę: - Sprawdzić, czy we wszystkich 3 oponach jest takie samo ciśnienie. - Sprawdzić, czy przednie kółko jest proste, oś prawidłowo umocowana, a dźwignie zwalniające zaciśnięte. - Należy upewnić się, że dźwignie zawieszenia znajdują się w tej samej pozycji. Jeśli wózek trudno jest złożyć: - Po oczyszczeniu zapadek widocznych podczas składania aluminiowego stelaża (55) wlać kilka kropli silikonu w płynie lub sprayu (na wyposażeniu w zestawie do konserwacji oraz ogólnie dostępny w sklepach dla majsterkowiczów) w miejscu wskazanym.

REGULACJA HAMULCA TARCZOWEGO PRZEDNIEGO KÓŁKA

Jeśli … Kółko obraca się wolno Ewentualne przyczyny Sugerowane rozwiązania Kółko nie znajduje się w osi Sprawdzić, czy oś kółka jest umieszczona dobrze w widełkach. Jeśli tak nie jest, dopasować oś a następnie ponownie dokręcić nakrętkę. Oś koła jest zbyt ciasno osadzona Poluzować nakrętkę na osi do momentu, kiedy kółko będzie się obracać bez żadnych trudności. UWAGA! Jeśli po obniżeniu dźwigni zwalniającej nie czuje się oporu, nakrętka na osi może się poluzować podczas użytkowania wózka. Tarcza ociera się o klocki hamulcowe Na płytce znajdującej się blisko widełek należy przykręcić lub poluzować czerwoną podkładkę (rys. 8a), pozostawiając minimalną przestrzeń pomiędzy tą płytką a tarczą hamulca. Poluzować śrubę na lince hamulcowej za pomocą Sprężyna na lince klucza z sześciokątnym gniazdkiem, a następnie ją hamulcowej jest zbyt ponownie dokręcić (rys. 12). UWAGA! Linka naciągnięta hamulcowa musi być odpowiednio naprężona.

Hamulec tarczowy nie hamuje dostatecznie kółka Na płytce znajdującej się blisko widełek: Odkręcić czerwoną podkładkę (rys. 8a) i przesunąć płytkę do Jeden lub dwa klocki przodu, pozostawiając minimalną przestrzeń pomiędzy hamulcowe są lekko tą płytką a tarczą hamulca. Na płytce znajdującej się zużyte blisko szprych kółka przedniego: Poluzować lekko płytkę za pomocą klucza z sześciokątnym gniazdkiem (rys. 8b), przesuwając ją bliżej w stronę tarczy hamulcowej. Klocki hamulcowe są Skontaktować się z dostawcą w celu zakupu nowego zestawu klocków hamulcowych. całkowicie zużyte Dźwignia hamulca na kierownicy wózka jest zbyt sztywna
