| Type de poussette | Sportive |
| Nombre de roues | 3 |
| Type de roues | Gonflables |
| Frein | Frein à main |
| Poids approximatif | Entre 8 et 12 kg |
| Capacité de charge | Jusqu'à 15 kg |
| Type de guidon | Fixe |
| Dossier | Réglable |
| Harnais | 5 points |
| Protection solaire | Oui, avec canopy ajustable |
| Panier de rangement | Oui, sous l'assise |
| Matériaux | Structure en aluminium, tissu résistant |
| Dimensions pliée | Non précisé |
| Utilisation recommandée | Jogging et promenades sportives |
| Âge recommandé | 6 mois et plus |
| Accessoires inclus | Barre de sécurité |
FOIRE AUX QUESTIONS - SHOP N JOGG DISC II RED CASTLE
Questions des utilisateurs sur SHOP N JOGG DISC II RED CASTLE
Les adaptateurs du RED CASTLE SHOP N JOGG DISC II sont des pièces essentielles qui permettent de fixer solidement le cosy (siège auto bébé) sur le châssis de la poussette. Ils assurent une fixation sécurisée et stable entre le cosy et le cadre, facilitant ainsi l'installation et le retrait du cosy.
Fonction des adaptateurs
- Fixation sécurisée : Les adaptateurs garantissent que le cosy est bien attaché au châssis, évitant tout risque de détachement accidentel.
- Compatibilité : Ils assurent que le cosy s'adapte parfaitement au châssis, même si le cosy ne comporte pas de points de fixation visibles.
- Facilité d'utilisation : Grâce aux adaptateurs, vous pouvez clipser et déclipser rapidement le cosy du châssis sans effort.
Localisation des adaptateurs
Il est possible que les adaptateurs ne soient pas directement visibles sur le cosy lui-même. En effet, ils peuvent être intégrés au châssis de la poussette ou fournis séparément comme accessoires à fixer sur le châssis. Pour vérifier :
- Inspectez le châssis pour repérer des supports, crochets ou emplacements spécifiques destinés à recevoir le cosy.
- Si vous ne trouvez pas d'adaptateurs, il se peut qu'ils soient déjà installés sur le châssis ou inclus dans l'emballage sous forme d'accessoires à monter.
En résumé, les adaptateurs sont indispensables pour utiliser le cosy avec votre poussette SHOP N JOGG DISC II en toute sécurité et simplicité, même si leur présence n'est pas immédiatement visible sur le cosy.
Pour installer le cosy sur le châssis à roues de votre poussette RED CASTLE SHOP N JOGG DISC II, suivez ces étapes simples :
Étapes d'installation du cosy
- Préparation : Assurez-vous que le cosy et le châssis sont propres et en bon état.
- Positionnement : Placez le cosy face à l'avant du châssis, en alignant les adaptateurs de fixation situés sous le cosy avec les points d'ancrage sur le châssis.
- Fixation : Enclenchez le cosy sur les adaptateurs jusqu'à entendre un clic, signe que le cosy est correctement fixé.
- Sécurité : Vérifiez que le cosy est bien stable et ne bouge pas. Testez la fixation en tirant légèrement sur le cosy.
- Ajustements : Si votre cosy dispose de réglages (inclinaison, harnais), ajustez-les selon les besoins de votre enfant.
Cette méthode garantit une fixation sûre et stable du cosy sur votre poussette, pour assurer le confort et la sécurité de votre enfant lors de vos déplacements.
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice SHOP N JOGG DISC II - RED CASTLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SHOP N JOGG DISC II de la marque RED CASTLE.
MODE D'EMPLOI SHOP N JOGG DISC II RED CASTLE
RED CASTLE SPORT et le logo est une marque enregistrée de la société RED CASTLE FRANCE RED CASTLE SPORT and the device is a trademark belonging to RED CASTLE FRANCE IMPORTANT : CONDITIONS GENERALES DE SECURITE La SHOP'N JOGG DISC II est conforme à la norme EN 1888, et aux exigences de sécurité. Testée en laboratoire agréé selon décret 91-1992 (décembre 1991).

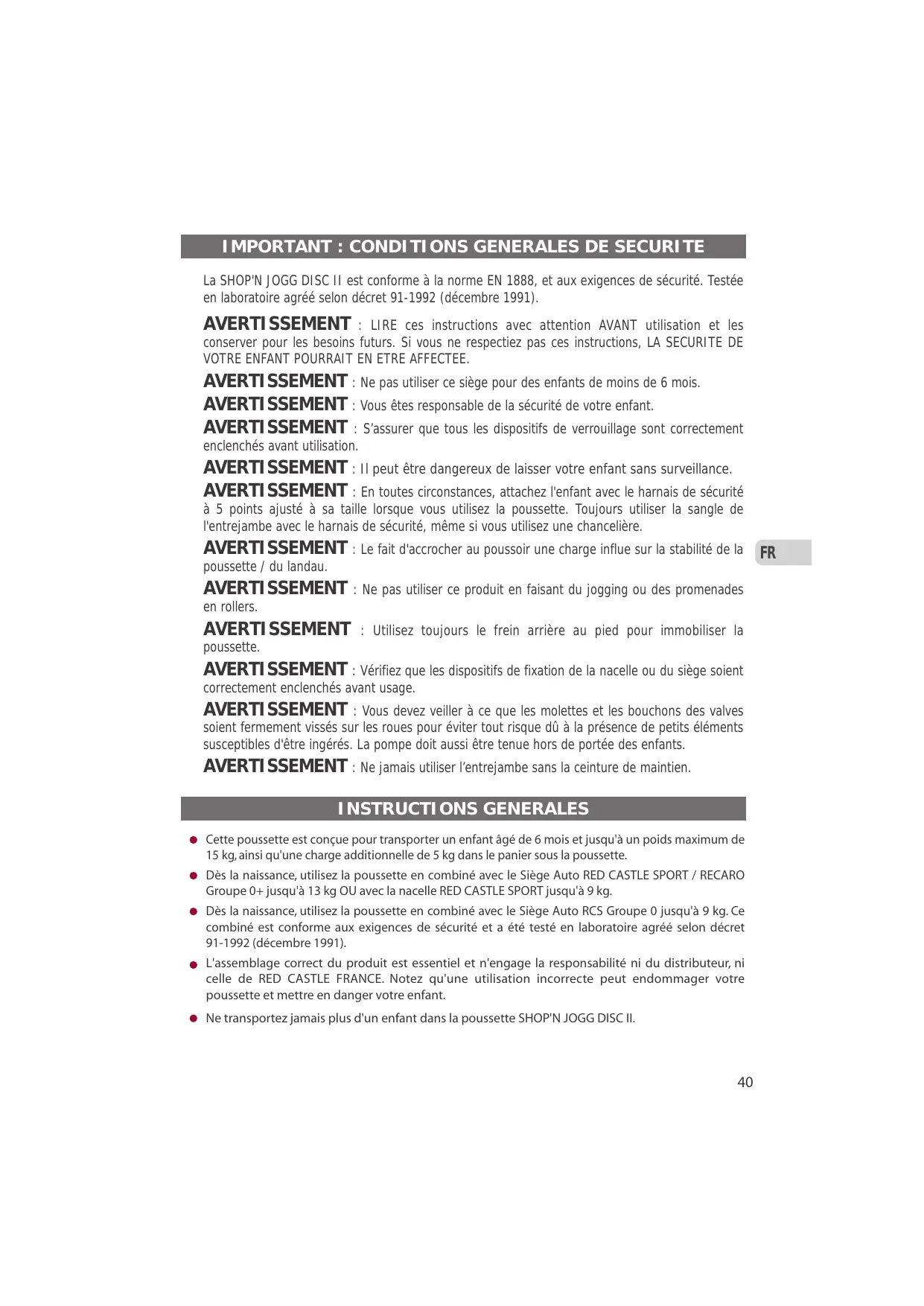

: LIRE ces instructions avec attention AVANT utilisation et les conserver pour les besoins futurs. Si vous ne respectiez pas ces instructions, LA SECURITE DE VOTRE ENFANT POURRAIT EN ETRE AFFECTEE.
AVERTISSEMENT : Ne pas utiliser ce siège pour des enfants de moins de 6 mois.
AVERTISSEMENT : Vous êtes responsable de la sécurité de votre enfant. AVERTISSEMENT : S’assurer que tous les dispositifs de verrouillage sont correctement
enclenchés avant utilisation.
AVERTISSEMENT : Il peut être dangereux de laisser votre enfant sans surveillance.
AVERTISSEMENT : En toutes circonstances, attachez l'enfant avec le harnais de sécurité à 5 points ajusté à sa taille lorsque vous utilisez la poussette. Toujours utiliser la sangle de l'entrejambe avec le harnais de sécurité, même si vous utilisez une chancelière.
AVERTISSEMENT : Le fait d'accrocher au poussoir une charge influe sur la stabilité de la FR
poussette / du landau.
: Ne pas utiliser ce produit en faisant du jogging ou des promenades
: Utilisez toujours le frein arrière au pied pour immobiliser la
AVERTISSEMENT : Vérifiez que les dispositifs de fixation de la nacelle ou du siège soient correctement enclenchés avant usage.
: Vous devez veiller à ce que les molettes et les bouchons des valves soient fermement vissés sur les roues pour éviter tout risque dû à la présence de petits éléments susceptibles d'être ingérés. La pompe doit aussi être tenue hors de portée des enfants.
AVERTISSEMENT : Ne jamais utiliser l’entrejambe sans la ceinture de maintien.
INSTRUCTIONS GENERALES Cette poussette est conçue pour transporter un enfant âgé de 6 mois et jusqu'à un poids maximum de 15 kg, ainsi qu'une charge additionnelle de 5 kg dans le panier sous la poussette. Dès la naissance, utilisez la poussette en combiné avec le Siège Auto RED CASTLE SPORT / RECARO Groupe 0+ jusqu'à 13 kg OU avec la nacelle RED CASTLE SPORT jusqu'à 9 kg. Dès la naissance, utilisez la poussette en combiné avec le Siège Auto RCS Groupe 0 jusqu'à 9 kg. Ce combiné est conforme aux exigences de sécurité et a été testé en laboratoire agréé selon décret 91-1992 (décembre 1991). L'assemblage correct du produit est essentiel et n'engage la responsabilité ni du distributeur, ni celle de RED CASTLE FRANCE. Notez qu'une utilisation incorrecte peut endommager votre poussette et mettre en danger votre enfant. Ne transportez jamais plus d'un enfant dans la poussette SHOP'N JOGG DISC II.
INSTRUCTIONS GENERALES N'utilisez pas cette poussette avant que votre enfant soit capable de se maintenir assis sans aide (à partir de 6 mois).
N'utilisez aucun accessoire ni pièces détachées non recommandés par RED CASTLE FRANCE. Mettez hors de portée des jeunes enfants tout emballage plastique afin d'éviter tout risque d'étouffement. Vous pouvez fixer un harnais de sécurité supplémentaire en utilisant les anneaux en D. Vérifiez que ce harnais soit conforme à la norme EN 13210. Attachez votre enfant avec le harnais à cinq points ajusté à sa taille lorsque vous utilisez la poussette. L'enfant doit toujours être tenu éloigné de toutes les parties mobiles pendant les réglages et lors de l'ouverture ou du pliage de la poussette. Lorsque la poussette est pliée et droite, gardez l'enfant éloigné pour qu'en cas de chute, il ne soit pas blessé. Si la poussette est utilisée par quelqu'un qui n'en a pas l'habitude, montrez lui toujours son fonctionnement.
FR Afin d'éviter tout risque d'étranglement, NE PAS accrocher de ficelles, rubans ou cordelettes à la poussette ou sur votre enfant.
La poussette doit toujours s'ouvrir et se fermer sans difficulté. Dans le cas contraire, ne pas forcer le mécanisme et consulter le mode d'emploi. Vérifiez tous les dispositifs de sécurité et utilisez les correctement. Vérifiez régulièrement la pression des pneus pour une stabilité optimale. La pression idéale est de 1,5 kg sur surface lisse, et jusqu'à 3 kg sur terrain très rocailleux. Ne jamais soulever la poussette en la prenant par le siège auto ou la nacelle mais uniquement par le châssis. Une surcharge ou un mauvais pliage et l'utilisation d'accessoires non approuvés par le fabricant peuvent endommager gravement la poussette, (tout particulièrement les planches à roulettes). Ne pas poser d'articles sur le dessus de la capote. Ne jamais poser de charge sur le repose-pieds. Ne jamais laisser les enfants monter sur le repose-pieds. Ne pas utiliser le protège pluie dans une pièce, lorsqu'il fait chaud ou près d'une source de chaleur. Votre enfant risquerait d'avoir trop chaud. Le protège soleil est conçu pour diminuer l'éblouissement du soleil et limiter l'effet des rayons UV. Son utilisation ne vous dispense pas de protéger votre enfant. Aussi, nous vous recommandons d'utiliser systématiquement une crème protectrice solaire et de veiller à l'hydratation de votre enfant. Lorsque vous devez monter ou descendre un escalier ou un escalier mécanique, ou prendre l'ascenseur, toujours sortir l'enfant de la poussette. Franchissez les obstacles avec précaution (trottoirs, etc.) des coups répétés pouvant endommager la poussette. Ne jamais utiliser la poussette si elle est endommagée ou cassée.

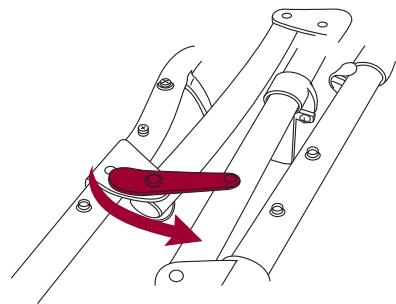

- Ouvrez le crochet de blocage sur le côté et montez le guidon (1 et 2). - Lors de la première utilisation, attachez la sangle autour du châssis. Ne la serrez pas trop (3).
AVERTISSEMENT : Assurez-vous que le guidon soit verrouillé (clic entendu).
2. MONTAGE / DEMONTAGE DES ROUES ROUE AVANT
- Dévissez l'embout de l'axe, puis enlevez seulement le premier ressort et la première rondelle de sécurité (4). - Positionnez la roue dans la fourche, le disque passe entre les 2 plaquettes de frein (5). - Passez l'axe dans la roue (6). (Le levier se trouve du côté opposé au disque). - Remettez la rondelle de sécurité et le ressort (sens de montage : fig. 6). Vérifiez que les encoches des rondelles de sécurité soient bien encastrées dans les trous situés sous la fourche. Vissez légèrement l'embout de l'axe. - Poussez la roue au fond de la fourche. Tout en tenant l'embout de l'axe, rabattez le levier et tournez-le jusqu'à sentir une résistance. Vérifiez que la roue soit fermement fixée en tirant dessus. Si elle bouge, renouvelez cette étape et serrez davantage l'axe (7). - Faites tourner la roue pour vous assurer que le disque ne frotte pas sur les plaquettes. S'il frotte, vérifiez que l'axe est bien enfoncé au fond de la fourche et/ou que la molette rouge (8a) située sur le bloc du frein ne soit pas complètement serrée afin de laisser un passage pour le disque. ATTENTION ! Cette molette sert à rapprocher/éloigner du disque la plaquette de frein située du côté de la fourche. ROUES ARRIERE - Enfoncez les deux roues de chaque côté, elles se bloquent automatiquement. Il faut entendre un " clic " (9). - Pour les ôter, tirez le clapet gris tout en retirant la roue (10).
3. FREIN FREIN RALENTISSEUR SUR ROUE AVANT La SHOP'N JOGG DISC II est équipée d'un frein à disque. (Pour plus de détails sur le réglage du frein, consultez le paragraphe 8 " Conseils pratiques " de ce mode d'emploi).
AVERTISSEMENT : Le frein ralentisseur doit être utilisé en freinage d'appoint.
Il ne doit jamais être utilisé comme frein de stationnement. FREIN DE PARKING - Pour l'actionner, appuyez sur la barre transversale avec votre pied, vous bloquerez les roues arrière (13).
AVERTISSEMENT : Vérifiez que les roues soient bien bloquées.
- Pour le débloquer, remontez la barre transversale avec votre pied (14).
4. REGLAGES ROUE AVANT PIVOTANTE OU FIXE POSITION PIVOTANTE :
- Dévissez la molette située sous le repose-pieds pour débloquer la roue (15). POSITION FIXE : - Mettez la roue dans l'axe et vissez la molette pour la bloquer en position (16).
AVERTISSEMENT : Cette poussette n'est pas conçue pour courir ou patiner.
AVERTISSEMENT : La roue pivotante assure une plus grande maniabilité de la
poussette. Sur les terrains meubles (sable, neige, cailloux, boue…), il est fortement conseillé d'utiliser la roue avant en position fixe.
LE DOSSIER - Le dossier a trois positions : assise, inclinée ou allongée, il suffit d'ouvrir les 2 (ou 4) fermetures à glissière se trouvant de chaque côté du hamac. ATTENTION ! Bien ouvrir ces fermetures complètement sinon vous risqueriez de les casser.
- En position assise = fermetures montées (17).
- En position inclinée = 2 fermetures ouvertes (18). - En position allongée = 4 fermetures ouvertes (19). - A l'intérieur de l'assise, de chaque côté, utilisez les Velcros pour attacher ou défaire les plis du tissu (20). CAPOTE et FILET D'AÉRATION La capote s'installe facilement : - Positionnez les crochets de fixation aux endroits indiqués (21). Vérifiez leur mise en place correcte et emboîtez les (ouvertures prévues sur les tubes latéraux) puis verrouillez les (22). - Pour l'ôter, procédez aux manœuvres inverses. - Lorsque le hamac est en position allongée, fermez les boutons pression situés sur l'arrière de la capote et/ou du filet d'aération (23). Pour une meilleure ventilation, l'arrière de la capote est détachable grâce à sa fermeture à glissière laissant place à un filet d'aération pour la saison estivale (24). - Position rabattue : crochets latéraux soulevés (25). - Position dépliée : crochets latéraux enclenchés (26). GUIDON Il est réglable en hauteur. - Appuyez sur les boutons latéraux pour libérer le guidon en maintenant la pression jusqu'à la hauteur voulue, puis relâchez les (" clic " entendu) (27). LES SUSPENSIONS ARRIERES Deux positions de suspension : - Position souple (28a).
- Position ferme (fig. 28b).
AVERTISSEMENT : Assurez-vous que les deux leviers soient dans la même position.
HARNAIS DE SECURITE 5 POINTS - Installez votre enfant dans la poussette et attachez les sangles de la taille et les bretelles à celle de l’entrejambe (clic entendu) (29a). Pour le défaire (29b). - Pour régler le harnais à la taille de votre enfant faites glisser les ajusteurs A, B et C pour rallonger ou raccourcir les sangles (29c). - Les bretelles du harnais sont réglables en hauteur. Pour la modifier, ôtez les protèges épaules situés sur les bretelles, ouvrez la housse à l'arrière de l'assise puis placez les bretelles à la hauteur requise en les passant également dans la plaque (30). Pour cela, inclinez la boucle. Vous pouvez fixer un harnais de sécurité supplémentaire en utilisant les anneaux en D. Vérifiez que ce harnais soit conforme à la norme EN 13210.
AVERTISSEMENT : Attachez le harnais en utilisant TOUJOURS l'entrejambe.
AVERTISSEMENT : Utilisez un harnais dès que l'enfant peut tenir assis tout seul. AVERTISSEMENT : Ne jamais retirer la plaque rigide située dans le dossier.
FR REPOSE PIEDS Il est réglable en hauteur.
- Maintenez le bouton appuyé, puis lâchez-le lorsqu'il sera positionné à la hauteur voulue comme indiqué (31).
AVERTISSEMENT : Ne laissez jamais les enfants monter ou s'asseoir sur le repose-pieds.
5. ACCESSOIRES ARCEAU DE MAINTIEN AMOVIBLE ET REGLABLE INSTALLATION :
- Dégagez les protections du châssis en ôtant les pressions situées de chaque côté. Placez l'arceau aux endroits prévus et poussez pour l'enclencher sur les barres latérales du châssis (32). VERROUILLAGE : - Rabattez les crochets jusqu'au " clic " entendu (33). - Refermez les pressions du hamac. Il est réglable en hauteur. - Appuyez sur les boutons latéraux en maintenant la pression jusqu'à la hauteur voulue, puis relâchez-les (" clic " entendu) (33a). LANIERE DE SECURITE - Elle est indispensable si vous devez descendre de fortes pentes. - Attachez cette lanière autour de l'axe qui relie les deux roues arrière (et surtout pas sur le guidon de la poussette) (34a)
- Passez l'autre extrémité autour de votre poignée (34b).
- Lorsque vous n'utilisez pas cette lanière, vous pouvez l'attacher au guidon de la poussette à l'aide des deux velcros qui permettent de faire une boucle (35).
AVERTISSEMENT : Utilisez toujours la lanière de sécurité lorsque vous devez vous engager dans de fortes pentes.
COUSSIN D'ASSISE Il est réversible (face coton et face polaire). - Glissez les bretelles du harnais de sécurité et de l'entrejambe à travers les fentes du coussin (36), puis mettez le coussin bien en place grâce à la bande velcro située à l'arrière du dossier (37). LE PANIER SOUPLE - Rangement facilité grâce aux fermetures à glissière situées sur les côtés (38). Il peut être enlevé en détachant tous les velcros.
AVERTISSEMENT : La charge maximale du panier ne doit pas excéder 5 kg.
AVERTISSEMENT : Le poids maximum des autres compartiments ne doit pas excéder 0,5 kg.
FR AVERTISSEMENT : Utilisez uniquement les compartiments fournis pour le rangement et ne dépassez pas le poids maximum indiqué.
AVERTISSEMENT : Videz complètement le panier AVANT de plier la poussette.
PROTÈGE PLUIE, VENT ET FROID - Dépliez et placez le protège pluie sur la capote. - Fermez les attaches velcros aux endroits indiqués (39a, b, c). KIT D'ENTRETIEN - Comprend une chambre à air, des boutons pression de rechange, du silicone liquide. Une pompe à vélo se trouve dans le panier de votre poussette. PROTÈGE SOLEIL INSTALLATION : - Placez-le sur la capote et positionnez les élastiques aux endroits indiqués (40). - Pour le tendre, attachez la boucle située sous le repose-pieds (41).
- Appuyez avec le pouce sur le loquet (côté droit) et pincez les gâchettes de chaque côté du guidon (42). - Baissez le guidon et relâchez les gâchettes puis mettez le crochet de blocage (43 et 44).
AVERTISSEMENT : Retirez toujours le Siège Auto ou la nacelle avant de plier la poussette.
ATTENTION ! Assurez-vous que le repose-pieds soit en position basse. ATTENTION ! Repliez la capote avant le pliage.
- Cette poussette doit être régulièrement entretenue par l'utilisateur. - Nettoyez les parties métalliques de votre poussette avec un chiffon humide et les essuyer immédiatement. Ne pas utiliser de produits abrasifs. - Les parties textiles doivent être nettoyées à l'eau. Veillez à utiliser une poudre de lavage non agressive et les sécher à l'ombre. - Vérifiez régulièrement vis, rivets et boulons. Remplacez les pièces qui seraient en mauvais état. - Le coussin d'assise peut être lavé en machine (sur cycle doux). NE PAS UTILISER D'EAU DE JAVEL. Séchage à l'ombre. - Toute exposition prolongée au soleil pourrait entraîner une décoloration prématurée du tissu de la poussette. ATTENTION ! Après utilisation sur la plage, rincez systématiquement les parties en contact avec le sel et le sable, en particulier les roues, les ressorts et les rivets (sablage et salage hivernal également). ATTENTION ! Il est déconseillé de rouler dans l'eau de mer.
AVERTISSEMENT : Seules les pièces recommandées par le fabricant peuvent être utilisées.
AVERTISSEMENT : Ne jamais utiliser la poussette si elle est endommagée ou cassée.
8. CONSEILS PRATIQUES LES PNEUS Vérifiez régulièrement la pression des pneus.
- Pour une meilleure maniabilité, les 3 roues doivent être gonflées à la même pression (minimum 1,5 kg jusqu'à 3 kg). En cas de crevaison : - La réparation s'effectue comme pour un pneu de vélo. - Démontez la chambre à air, et collez une rustine sur le point de crevaison. - Contrôlez l'intérieur du pneu afin de vous assurer de l'absence de tout objet pointu resté caché dans l'épaisseur du caoutchouc. - Remontez et gonflez le pneu. - Si la chambre à air n'est pas réparable, remplacez-la (il y en a une fournie dans votre kit d'entretien). Les chambres à air sont également en vente dans les magasins de cycle. Vos pneus crèvent souvent : - Vous vous promenez dans des endroits rocailleux ou à la campagne (attention aux buissons ardents). - Il faut mettre plus d'air dans vos pneus pour qu'ils deviennent plus durs, vous pouvez les gonfler jusqu'à 3 kg.
FR Votre poussette " tire " d'un côté :
- Vérifiez que les 3 pneus soient gonflés à la même pression. - Vérifiez que la roue avant soit bien droite et dans l'axe puis resserrez l'attache rapide. - Vérifiez que les suspensions sur les roues arrière soient dans la même position. Vous avez des difficultés au pliage : - Après avoir nettoyé les axes d'accroche intérieurs (45), appliquez quelques gouttes de silicone liquide ou en spray (inclus dans le kit d'entretien ou disponible dans les magasins de bricolage) à l'endroit indiqué. REGLAGES DU FREIN RALENTISSEUR A DISQUE SUR ROUE AVANT Si ...
FR La roue est freinée dans sa rotation
La roue n'est pas dans l'axe
Vérifiez que l'axe de la roue soit parfaitement au fond de la fourche. Si ce n'est pas le cas, ajustez l'axe puis resserrez légèrement l'embout.
L'axe de la roue est trop serré
Dévissez l'embout de l'axe jusqu'à ce que la roue tourne sans difficulté.
ATTENTION : il faut sentir une résistance lorsque vous rabattez le levier sinon, à l'usage, vous risquez de perdre l'embout de l'axe.

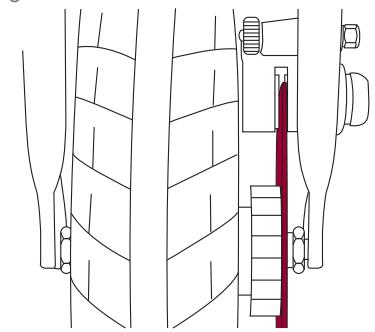

Le disque frotte contre la/les plaquette(s) de frein
Plaquette située près de la fourche : vissez ou dévissez la molette rouge (8a) de façon à ajuster la plaquette pour ne laisser qu'un espace minimum entre cette plaquette et le disque.
Le ressort du câble de frein est trop tendu
A l'aide de la clé Allen fournie avec l'axe, détendez le ressort du câble en dévissant légèrement le boulon situé juste en dessous du ressort (12), puis revissez. ATTENTION : le câble doit toutefois
Le frein à disque ne ralentit pas suffisamment L'une ou les plaquettes sont la roue légèrement usagées
La poignée du frein est dure à actionner
Plaquette située près de la fourche : Dévissez la molette rouge (8a) de façon à avancer la plaquette pour ne laisser qu'un espace minimum entre cette plaquette et le disque. Plaquette située près des rayons de la roue avant : Utilisez la clé
Allen fournie avec l'axe et dévissez légèrement la plaquette (8b) pour la rapprocher du disque.
