AquaMax Eco Classic 3500E - Pompe à eau OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Débit maximal : 3500 L/h
Hauteur de refoulement maximale	3,5 m
Consommation électrique	70 W
Type de pompe	Pompe submersible
Utilisation	Idéale pour les bassins, fontaines et systèmes d'irrigation
Maintenance	Nettoyage régulier des filtres recommandé
Sécurité	Protection contre le fonctionnement à sec
Informations générales	Conception écoénergétique pour une utilisation durable

FOIRE AUX QUESTIONS - AquaMax Eco Classic 3500E OASE

La pompe ne démarre pas, que faire ?

Vérifiez que la pompe est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi la pompe fait-elle du bruit ?

Un bruit excessif peut être dû à des débris bloquant l'hélice ou à un fonctionnement à sec. Vérifiez que la pompe est immergée et propre.

Comment nettoyer la pompe ?

Débranchez la pompe et retirez-la de l'eau. Nettoyez les filtres et l'hélice avec de l'eau claire. Évitez d'utiliser des produits chimiques corrosifs.

La pompe ne pompe pas assez d'eau, que faire ?

Vérifiez que les tuyaux ne sont pas obstrués et que la pompe est correctement positionnée. Assurez-vous également que le niveau d'eau est suffisant.

Quel est le débit maximum de la OASE AquaMax Eco Classic 3500E ?

Le débit maximum de cette pompe est de 3500 litres par heure.

Puis-je utiliser cette pompe en dehors de l'eau ?

Non, la pompe doit toujours être immergée pour fonctionner correctement et éviter des dommages.

Comment régler le débit d'eau de la pompe ?

Vous pouvez régler le débit d'eau en ajustant la vanne sur le tuyau de sortie de la pompe.

La pompe fonctionne-t-elle bien avec de l'eau salée ?

Cette pompe est conçue pour une utilisation en eau douce. L'utilisation en eau salée peut endommager la pompe.

Quels sont les signes d'une pompe défaillante ?

Des signes de défaillance peuvent inclure des bruits inhabituels, un faible débit d'eau, ou une surchauffe de la pompe.

Quelle est la garantie de la OASE AquaMax Eco Classic 3500E ?

La garantie standard est généralement de 2 ans, mais cela peut varier en fonction du distributeur.

MODE D'EMPLOI AquaMax Eco Classic 3500E OASE

• Débrancher tous les apparèils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
  Dans le cas où cet apparéil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présente, qui renseignera le mineur ou la personne fragilisée concernée sur le bonemploi de ce matériel. Les enfants ne doivent pas journer avec cet apparéil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité

Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
• En raison de sa formation professionnelle, de ses connaissances et de son experience, l'électricien qualifié possède les connaissances nécessaires et à le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'eventuels dangers et respecte les normes, règlements et dispositions régionaleux et nationaux en vigueur.
• En cas de questions et de problèmes,PRIERE de vous adresser a un electricien qualifie.
• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
• Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.
• L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être consus pour une utilisation en extérieur (protégé contre les projections d'eau).
• Protégez les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des cables electriques ou du boitier.
• Jetez l'appareil si son cable de raccordement au secteur est endommagé. Le cable de raccordement au secteur ne peut pas être remplaced.
• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.
• Ne pas soulever ni tirer l'appareil par le cable électrique.
• Poser les cables de manière à éviter tout risque d'endommagement et de trébuchement.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pieces de rechange et des accessoires d'origine.
• En cas de problèmes, adressé-vous au service après-vente autorisé ou contactez OASE.

Utilisation conforme à la finalité

Utilise le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le pompage d'eau normale d'étang pour filtrés, cascades et cours d'eau.
• Dans le respect des caractéristiques techniques. ( Caracteristiques techniques)
• Dans le respect des valeurs d'eau admissibles. ( Valeurs admissibles de l'eau)

Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.
• Ne jamais utiliser dans d'autres liquides que de l'eau.
• Ne jamais utiliser sans débit d'eau.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosives.
• A ne pas raccorder à l'alimentation en eau potable.
• Ne pas utiliser à des fins commerciales ou industrielles.
• Selon la classification de la compatibilité electromagnétique, la pompe est un apparéil de catégorie A. Dans les logements, l' apparéil peut cause des interférences. L'utilisateur doit prendre des mesures appropriées.

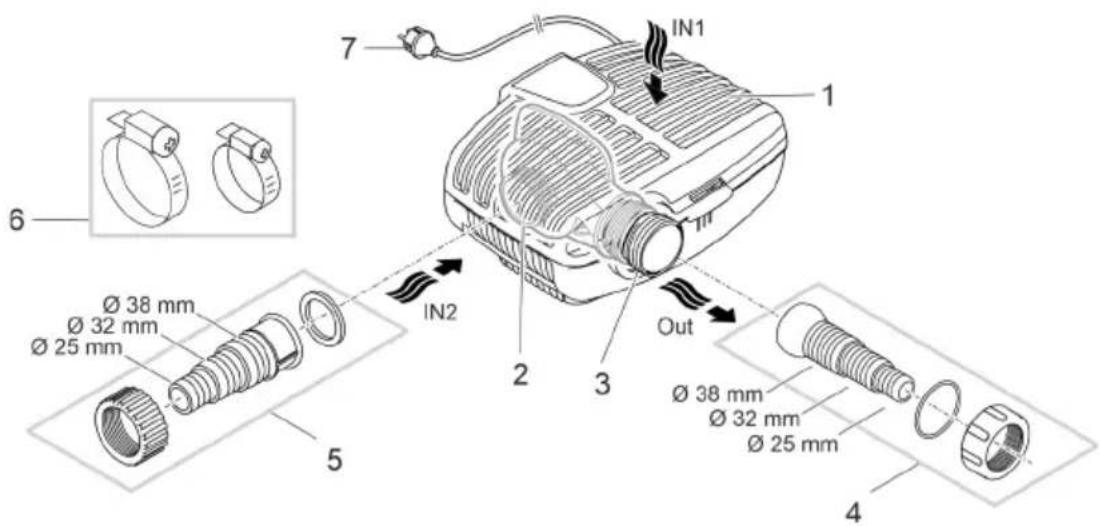

Description du produit

Vued'ensemble

AMX0207

1 Entrée 1(côte aspiration)

Corps de filtré

2 Entrée 2 (côté aspiration)

• Raccordement de l'arrivée provenant d'un bassin en cas d'installation à sec.
• Pour une installation à sec, la pompe doit être installée sans boitier de filtré.

3 Sortie (cote refoulement)
Raccordement de la conduite de return dans le bassin (par ex. via un cours d'eau).
4 Embout à étages avec articulation sphérique pour la sortie.
5 Embout àétages pour l'arrivée 2 (installation à sec).
6 Collier de serrage pour la fixation des tuyaux sur les embouts a olive.
7 Cable secteur avec fiche secteur

Symboles sur l'appareil

IP68

L'appareil est etanche à la poussière et à l'eau jusqu'à 4m.

Dangers possibles pour les personnes ayant des stimulateurs cardiaques.

Ne pas exposer directement l'appareil aux rayons du soleil.

Ne pas jeter l'appareil avec les déchets menagers courants.

Lire la notice d'emploi.

Variantes d'installation

• Variante (a): Installer la pompe immergee

-La pompe est positionnée dans I'etang ou le bassin.

Pompage d'eau par le panier de filtration.

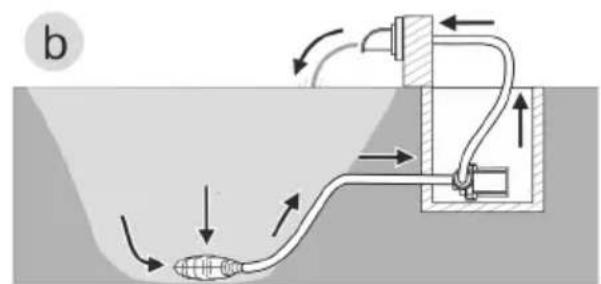

• Variante (b): Installer la pompe hors de l'eau

• La pompe est placée sans panier de filtration à l'extérieur de l'étang ou du bassin mais endessous du niveau de l'eau.

Pompage d'eau par un filtré satellite ou un skimmer.

Mise en place et raccordement

La pompe peut être installée en immersion (dans l'eau) ou au sec (hors de l'eau).

AVERTISSEMENT

Blessures graves voire mortelles en cas d'utilisation de l'appareil dans un etang de baignade. Les pieces defectueuses d'un apparéil électrique soumettent l'eau à une tension électrique dangereuse.

• Ne pas utiliser l'appareil dans une piscine naturelle.

PRUDENCE

Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures.

Notez en particulier: Un apparéil arrêté en raison d'une surcharge peut redémarrer de manière inattendue!

N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée.
Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, securisez les tubulures avec une protection contre le contact. La protection contre le contact est disponible dans les accessoires.

① Tous les composants de l'appareil ne doivent pas etre exposés de maniere prolongée à la lumière directe du soleil, car cela pourrait les endommager. Utilisez eventuellement une couverture de protection.

Mise en place en immergé de l'appareil

Raccordement

• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.
• Le diamètre du tuyau ne doit pas etre inutillement limite par un embout a olive. Si necessaire, raccourcissez l'embout a olive en fonction du diametre du tuyau.

AMX0003

Ne branchez pas encore la fiche de secteur dans la prise de courant!

Mise en place

• Installer la pompe à l'horizontal sur un support fixe.
  Veillez à la bonne stabilité de la pompe.
• Nous recommendons de surelever la pompe ou les composants raccordés à l'aspiration (skimmer, filtré satellite, siphon de sol, etc.) en cas d'eau boueuse ou polluée. Cela permet de réduire l'aspiration de particules, ce qui augmente la durée de vie du bloc rotor.
• Ne faites fonctionner la pompe que si elle est recouverte d'au moins 10 cm d'eau. Dans le cas contraire, elle risque d'aspirer de l'air.

AMXD082

① Le cable de retrait permet de sortir facilement la pompe de l'eau.

• Faites passer le cable de retrait par les ouvertures rondes de la coque inférieure du filtre et le fixer.

Mise en place de l'appareil au sec

Pour une installation à sec, la pompe doit être installée sans boîtier de filtré.

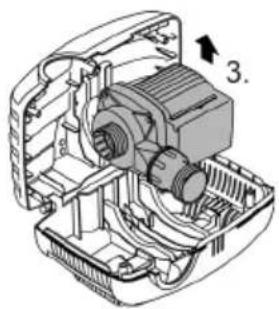

Conversion

FR

AMX0175

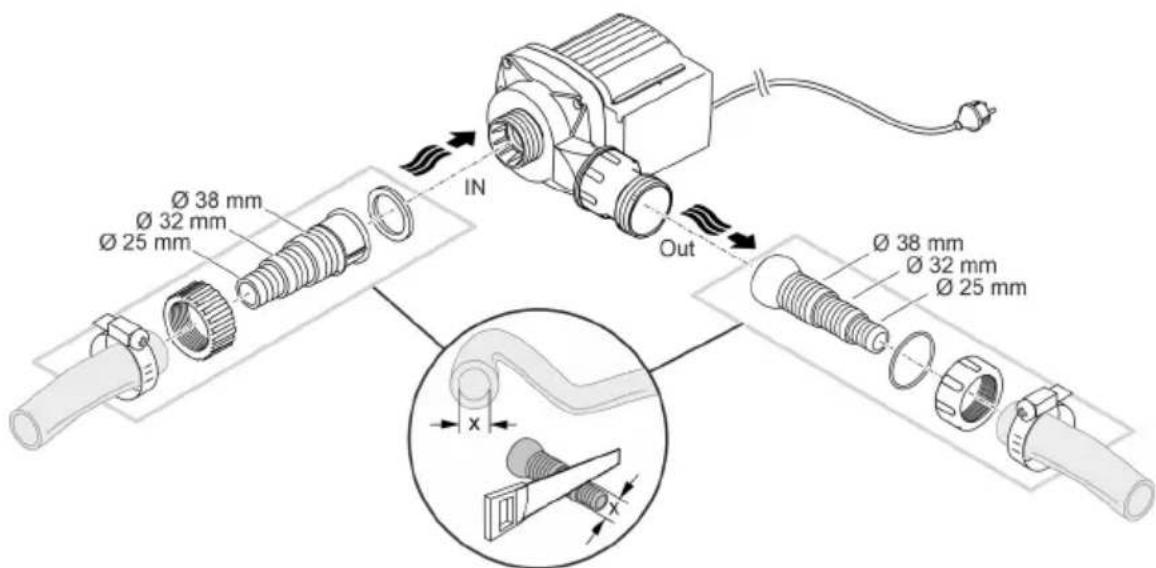

Raccordement

• Des tuyaux ou des tubes peuvent être raccordés à l'entrée (IN) et à la sortie (OUT).
• Les raccords pour les tuyaux sont inclus. Leur montage est décrit par la suite.
• Le diamètre du tuyau côté aspiration (IN) ne doit pas être inférieur à celui du tuyau côté refoulement (OUT).
• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le début.
• Le diamètre du tuyau ne doit pas etre inutillement limite par un embout a olive. Si necessaire, raccourcissez l'embout a olive en fonction du diametre du tuyau.
• La pompe est en mesure de faire passer des particules jusqu'à 8 mm. Si les particules sont plus grosses, la pompe se bloque. Nous recommendons d'installer un contrôle ou un skimmer côte aspiration.

AMX0005

Ne branchez pas encore la fiche de secteur dans la prise de courant!

Mise en place

• Installer la pompe à l'horizontal sur un support fixe.
  Veillez à la bonne stabilité de la pompe.
• La pompe ne doit pas etre exposée à la lumière directe du soleil.
• Le lieu d'installation doit être suffisamment aéré pour que la pompe ne surchauffe pas.

AMX0083

Mise en service

REMARQUE

L'appareil est détiérioré lorsqu'il est utilisé avec un variateur. Il contient des composants électriques fragiles.

Ne pas raccorder l'appareil à une alimentation en courant avec variateur.

REMARQUE

La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être déterminée.

Ne faites fonctionner la pompe que lorsqu'elle est immergee.

Mise en circuit / mise hors circuit

• Mise en circuit: Branchez la fiche de secteur dans la prise de courant.
• L'appareil est allumé après une courte phase de démarrage.
• Mettre hors circuit: retirer la fiche secteur de la prise de courant.

La pompe exécute un test automatique au démarrage, puis tous les 20 ... 40 minutes, la pompe effectue automatiquement un autotest préprogrammé (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'etat bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après 60 à 120 secondes. Lors d'un dérangement, interrompez l'alimentation électrique, « immergéz la pompe dans l'eau » ou bien retirez l'obstacle. Vous pouvez ensuite remettre l'appareil en service.

Nettoyage et entretien

PRUDENCE

Risque de blessure decouant d'un demarrage imprevu. Les fonctions de surveillance internes de l'appareil peuvent l'eteindre puis le rallumer automatiquement.

Debrancher la prise de secteur avant d'executer des travaux sur l'appareil.

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, ALTERER le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

Nettoyez l'appareil si possible avec de l'eau claire et unerosse douce ou une éponge; pour eliminer des encrasements tenaces, employez les produits de nettoyage recommandés.

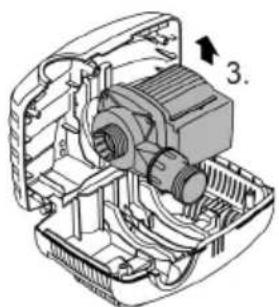

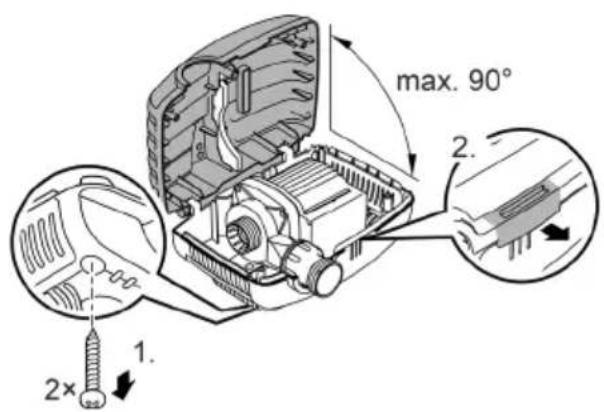

Démonter l'appareil

• Débranche la fiche de secteur et déconnectez tous les raccordements.
• Demontez l'appareil comme indiqué sur l'illustration.

• Remontez l'appareil dans l'ordre inverse.
  Lors del'assemblage, verifiez que

• la pompe est bien fixée dans le support.

• le cable secteur sort par la rainure du boitier et n'est pas fortement plie ou coince.

AMX0175

Nettoyage de l'appareil

Nettoyez l'appareil selon les besoin et au moins 2 fois par an.

• Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.

• Produits de nettoyage recommandés en cas d'entertrages tenaces :

• Nettoyant pour pompe PumpClean de OASE.
  — Detergents menagers exempts de vinaigre et de chlore.
• Àprous le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.

Remplacer l'unité de fonctionnement

REMARQUE

L'unité de fonctionnement est guidé dans le bloc moteur par un palier. Ce palier est une piece d'usure et doit être remplaced en même temps que l'unité de fonctionnement.

Le remplacement du palier demande des connaissances et des outils spéciaux. Confier le remplacement du palier au distributeur spécialise OASE ou envoyer la pompe à OASE.

REMARQUE

L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p. ex. les copeaux de fer). Les particules qui restent risquent d'être à l'origine de dommages irréparables sur l'unité de fonctionnement et le bloc moteur.

Avant le montage de l'unité de fonctionnement, éliminer soigneusement toutes traces de particules adhérentes.

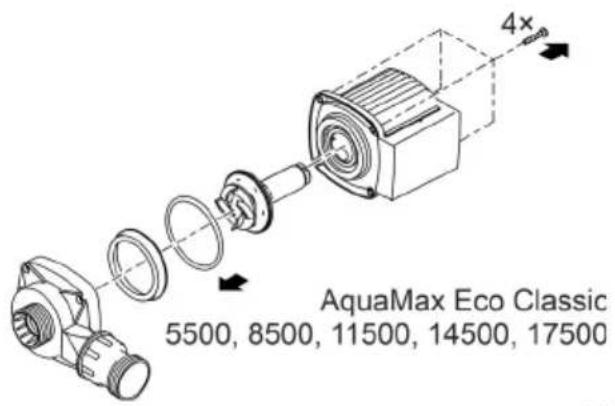

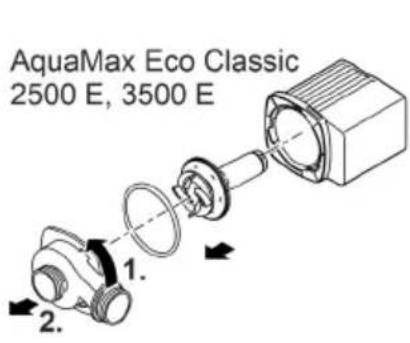

• Demontez le bloc moteur comme indiqué sur l'illustration.
• Nettoyer les composants à l'eau propre avec une brosse.
• Vérifiez l'absence d'endommagement de toutes les pièces. Remplacez les pièces endommages ou usées.
• Remontez le bloc moteur dans l'ordre inverse.

Stockage / entreposage pour l'hiver

Mettre l'appareil hors service lorsque la température de l'eau est inférieure à +4 °C ou au plus tard à l'announce de gel.

Nettoyez soigneusement l'appareil.
- Vérifiez si l'appareil est endommagé et, le cas échéant, remplacez les pieces endommagées.
- Stockez la pompé immergee ou remplie d'eau et à l'abri du gel. Ne plongez pas la fiche de se-. teur dans I'eau !

Dépannage

Dérangement	Cause	Solution
La pompe ne démarre pas	Absence de tension secteur	Vérifier la tension secteur
	Conduites d'alimentations pliees	Poser les conduites d'alimentation sans les plier
	Conduites d'alimentation bou-chées	Contrôler/nettoyer les conduites d'alimentation
	Le bloc rotor est bloqué	Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor
La pompe ne refoule pasDébit de pompe insuffisant	Corps de filtré colmaté	Nettoyer les enveloppes filtrantes
	Pertes excessives dans les con-duites d'amnéée	Raccourcir les tuyaux au minimum nécess-saire, enlever les raccords inutilis, utiliser des tuyaux de plus grand diamètre.
	Bloc rotor grippé	Contrôler la liberté de mouvement du bloc rotor
La pompe s'arrête après unecourte période de marche	L'eau est très sale	Nettoyer la pompe
	Le bloc rotor est bloqué	Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor
	La pompe a marché à sec	Contrôler/nettoyer les conduites d'alimentation, augmenter la profondeur d'im-mension (au moins 10 cm sous la surface de l'eau)
	Température d'eau excessive	Respecter la température d'eau maximale autorisée. (→Caracteristique techniques)

\section*{Caracteristiques techniques}

Données d'appareils

Aquamax Eco Classic		2500 E	3500 E	5500	8500
Tension de raccordement	V CA 220 à 240
Fréquence du réseau	Hz	50	50	50	50
Puisance max. absorbee	W	23	35	60	80
Capacité max. de refoulement	I/h	2600	3500	5300	8300
Hauteur de refoulement max.	m	2,2	2,6	2,8	3,2
Indice de protection		IP68	IP68	IP68	IP68
Profondeur max. d'immersion	m	4	4	4	4
Côté aspiration	Filetage	G1	G1	G1½	G1½
	Raccordement au tuyau	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Côté refoulement	Filetage	G1	G1	G1½	G1½
	Raccordement au tuyau	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Diamètre des grains maximal des impuretés grossières	mm	8	8	8	8
Surface d'entrée du filtre	cm²	810	810	810	810
Température de l'eau (installation immergée)	En service	°C	+4... +35	+4... +35	+4... +35
	Hors service	°C	+4... +35	+4... +35	+4... +35
Température ambiente (installation à sec)	En service et en convection	°C	+4... +30	+4... +30	+4... +30
	En service et refroidissement forcé	°C	+4... +40	+4... +40	+4... +40
Dimensions	Longueur	mm	280	280	280
	Largeur	mm	230	230	230
	Hauteur	mm	140	140	140
Longueur du cable de connexion	m	10	10	10	10
Poids	kg	2,8	3,0	3,2	4,4

FR

AquaMax Eco Classic		11500	14500	17500
Tension de raccordement	V CA		220 à 240
Fréquence du réseau	Hz	50	50	50
Puisance max. absorbée	W	100	135	170
Capacité max. de refoulement	l/h	11000	13600	17400
Hauteur de refoulement max.	m	3,3	3,4	3,7
Indice de protection		IP68	IP68	IP68
Profondeur maxd'immersion	m	4	4	4
Côté aspiration	Filetage	G1½	G1½	G1½
	Raccordement au mm tuyau	25, 32, 38	25, 32, 38	25, 32, 38
Côté refoulement	Filetage	G2	G2	G2
	Raccordement au mm tuyau	25, 32, 38	25, 32, 38	25, 32, 38
Diamètre des grains maximal des impuretmm grossières		8	8	8
Surface d'entrée du filtre	cm²	810	810	810
Température de l'eau (installation immergée)	En service °C	+4 ... +35	+4 ... +35	+4 ... +35
	Hors service °C	+4 ... +35	+4 ... +35	+4 ... +35
Température ambiente (installation à sec)	En service et en convection °C	+4 ... +30	+4 ... +30	+4 ... +30
	En service et re- °C froidissementforcé	+4 ... +40	+4 ... +40	+4 ... +40
Dimensions	Longueur mm	280	280	280
	Largeur mm	230	230	230
	Hauteur mm	140	140	140
Longueur du cable de connexion		10	10	10
Poids	kg	5,0	5,0	5,3

Valeurs admissibles de I'eau

eau douce, eau de bassin

Valeur pH		6,8 ... 8,5
Dureté	°dH	8 ... 15
Chlore libre	mg/l	<0,3
Teneur en chlorure	mg/l	<250
Teneur en sel	%	<0,4
Résidu sec total	mg/l	<50
Température	°C	+4 ... +35

Pièces d'usure

• Unité de fonctionnement

Recyclage

REMARQUE

Il est interdit d'éliminer cet apparéil avec les déchets menagers.

Mettre l'appareil au rebut par le biais du systeme de reprise prevu a cet effet.
Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l'élimination réglementaire de l'appareil.
Mettez l'appareil hors d'usage en sectionnant les cables.

WAARSCHUWING

• Unitate de fonctionare

Ynotpe6a no npedHa3NaueHne

I3noI3BaIte npOdyKta, OINcaH B TOBa pBKOBOdCTBO, CaMO KaKTO CJeDbA:

3a n3nOMnBaHe Ha o6nKHOBeHa e3epHa B0da 3a fNtpaCnOHn CnCTeMn, BOOpaN KacKaHn CNCTeMn.
- Пи саЗвае на Тхнческпту данн. (→Тхнческданн)
- Пи спаЗВане на дОустUMITE CTоHOCTN Ha BODaTa. (→ДоустUMN CTоHOCTN Ha BODaTa)

3a ypeda ca BaIIuDNH cIeHNTe orpaHnueHna:

He n3noJ3BaIteypeDaBnPyBn6aceHn.
- HnKora He n3non3BaIte dpyrTe TeuHOCTn, OCBeH BOda.
- HnKora He n3noJ3BaIte ypeJa 6e3 BOJa.
He n3no3BaIte ypeDa 3aeDnO C XmMkaI, XpaHnteHN npOdyKTn, IecHO 3aIaNIMN IIN B3pNUBOONaCH N BeueCTBa.
He Cbbp3BaIe KbM BOIOChA6JaBaHeTo Ha KbUaTa.
He n3no3BaIe ypea 3a npoN3BOJCTBeHn IIN npOMuJIeHn IeJI.
- ПО OTHOSEHHe Ha EMC (eIeKtpomarHHTHa cBMeCTmOcT) TOBa e ypeI ot KnaC A. B JKNIIuHa cpea ypeIbT MoKe da npuHn paAnocMyuSeHn. Notpe6nteJIr Tp8Ba Ja npEepnEme NODxOJaUm MepKn.

Описане на порукта

PperneI

AMX0207
