BRUKSANVISNING AquaMax Eco Classic 3500E OASE

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall foreligger risk För allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som År 8 År eller ädre samt av personer med sänkt fysisk, sensorisk eller mental formåga aller brist på erfarenhet och kunskap Förutsatt att de hälls under uppsikt aller instrueras i hur de använder apparaten sakert samt de risker som kan uppsta. Barn fär inte leka med apparaten. Rengöring och användarunderhäll fär inte utföras av barnutan uppsikt.

• För elinstallation utomhus gäller särskilda foreskrifter. Einstallationen fär endast utföras av en behörig elinstaller.
• En behörig elinstallator med yrkesutbildning, kunskaper och erfarenhet á kvalificerad och fär därmed utföra elinstallationer utomhus. En behörig elinstallator kan känna igen faror och beaktar lokala och nationella standarder, foreskrifter och bestämelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallator.
• Apparaten fär endast anslutas om de elektriska data som gäller for apparaten stämmer overens med strömförsörjningen.
• Anslut endast apparaten tillett vagguttag som installerats enligt gallande foreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfoldelare (t exgrenuttag) ská vara godkända für användning utomhus (dropptata).
• Skydda öppna kontakter och uttag mot fukt.

Saker drift

• Använd inte apparaten om elektriska ledninger eller käpor har skadats.
• Avfallschantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehäller en magnet med starkt magnetfält som kan pÅverka pacemakrar eller implanterade defibrillator (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna sa att de ar skyddade motskador och att ingen kan snava over dem.
  Genomfor aldrig teknska andringar pappa apparaten.
  Genomforendast sadana arbetenpaparaten som beskrivsdenna anvisning.
  Användendastoriginalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst aller OASE om problem uppstär.

Ändamålsenig användning

Använd Produkten som beskrivs i den här handboken endast på följande satt:

• För pumping av normalt dammvatten För filtersystem, vattenfallsystem och bäcksystem.
  Med hansyn till tekniska data. ( Tekniska data)
  Med hansyn till tillatna vattenvarden. ( Tillatna vattenvarden)

För apparaten gäller foljande begränsningar:

• Ska inte användas iinte i baddammar.
• Använd aldrig apparaten med annan annan vätskaän vatten.
  Kör aldrigutan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändiga eller explosiva ämn.
• Anslut den inte till husetvattentilledning.
  Använd inte für kommersiella aller industriella andamål.
• Detta ar en apparat av klass A enligt EMC (elettromagnetisk kompatilitet). I boendemiljoo kan apparaten orsaka radiostörningar. Användaren ar ansvarig for att lämpiga Åtgärder vidtas.

Produktbeskrivning Översikt

AMX0207

1 Ingang 1(sugsida)

• Filterhus

2 Ingang 2(sugsida)

Inloppets anslutning ur en damm och torr installation.
- Pumpen maste installerasutan filterhus vid torr installation.

3 Utgang (trycksida)

• Anslutning returslang till dammen (t.ex. via en bäck).
  4 Konisk slanganslutning med konisk led for utgang.
  Konisk slanganslutting for ingang 2 (torr installation).
  6 Slangklammor for fixering av slangar i slangansluttingar.
  7 Strömkabel med stickkontakt

Apparaten ar dammtat och vattentat ned till 4m

Möjlig risk für personer med pacemaker.

Skydda apparaten mot direkt solljus.

Apparaten farinte kastas i vanliga hushalssopor.

Läs bruksanvisningen.

Installationsvarianter

• Variant (a): Installera pumpen nedsänkt

Pumpen placeras i dammen resp. bassangen.

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanfor vatten).

WARNING

Dödsfall aller allvarlga personskador vid användning avenna apparati en simbassäng. Om elektriska delar på apparaten ar skadade blir vattnet strömforande.

Använd inte apparaten om personer befinner sig i vattnet.

OBS

Roterande componenter i suganslutning och tryckanslutning. Risk for personskador, greppa inte i stoserna.

Beakta särskilt: En überbelastad och stoppad apparat kan starta oväntat!

• Greppa inte in i öppningen mellan suganslutning eller tryckanslutning Near stickkontakten ar ansluten.
  ▶ Säkra anslutningarna med att beröringsskydd när de ar öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

① Apparatens alla componenter fär inte utsätts for direkt solstrånlning under langre tid eftersom detta kan leda till skador. Använd en skyddskapa vid behov.

Installera apparaten nedsänkt

Ansluta

• Ju större slangdiameter, dato lagre ar friktionsförlusterna i ledningarna och dato bättre blir flodesmängden.
• Slangdiametern fär inte begränsas i onödan av en slangkoppling. Vid behov ska slangkopplingen kortas av sö att den passar till slangdiametern.

AMX0003

Anslut inte stickkontakten till stickuttaget an!

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlaq.
• Se till att pumpen stared stadijt.
• Om vattnet ar smutsigt eller fullt av slam rekommenderar vi att pumpen eller componenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphøjt.FRAN BOTTEN. Detta reducerar insugningen av partiklar, vilket i sin tur forlänger livslängden for drivenheten.
• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk für att den suer in Luft.

AMX0087

Det går att enkelt lyfta pumpen ur vattnet med ett dragrep.

Dra ett dragrep genom de runda oppningarna pa filterhusets underdel och knyt fast.

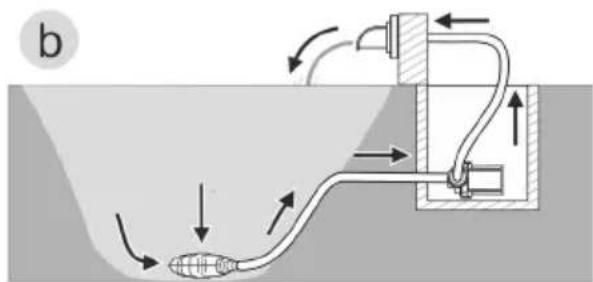

Installera apparaten torrt

Pumpen maste installerasutan filterhus vid torr installation.

Bygga om

AMX0175

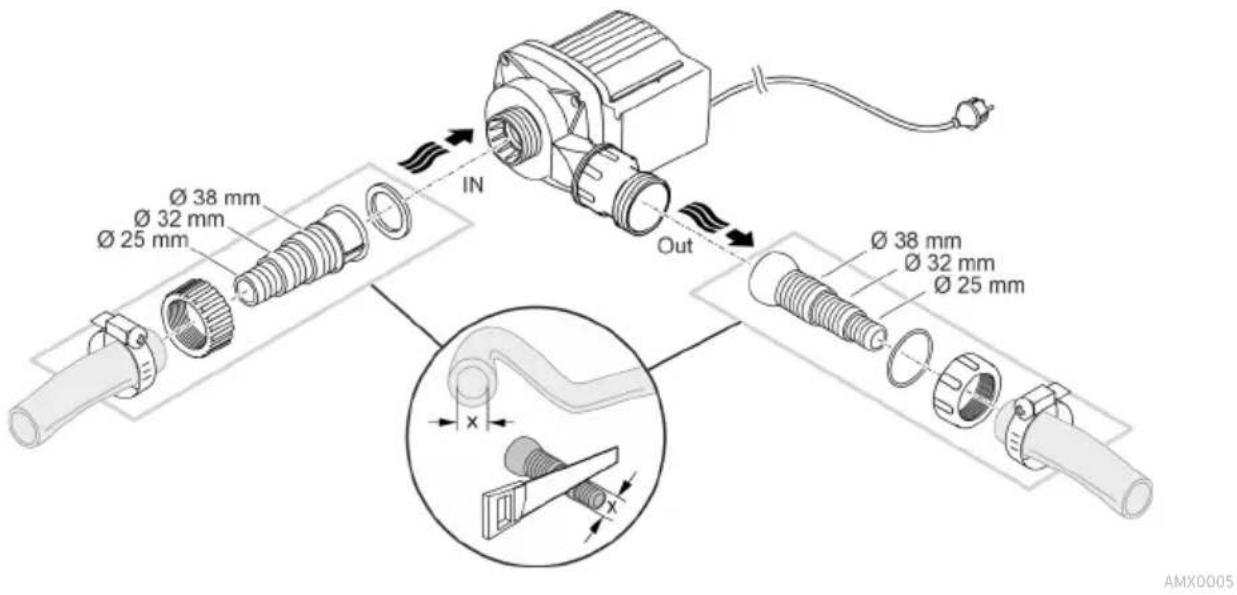

Ansluta

• Slangar aller rör kan anslutas till ingängen (IN) och utgangen (OUT).
• Ansluttingar for slangar medfoljer leveransen. Monteringen beskrivs i texten nedan.
• Diametern for slangen (IN) på sugsidan fär inte vara minde an slangen på trycksidan (OUT).
• Ju större slangdiameter, desto lagre ar friktionsförlusterna i ledningarna och desto bättre blir flödesmängden.
• Slangdiametern fär inte begränsas i onödan av en slangkoppling. Vid behov sca slangkopplingen kortas av sät att den passar till slangdiametern.
• Partiklar upp till 8 mm kan ledas genom pumpen. Vid större partiklarkommen pumpen att blockeras. Vi rekommenderar att ett filter erer en skimmer installeras på sugsidan.

Anslut inte stickkontakten till stickutttaget an!

Installation

• Ställ pumpen vagrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Pumpen fär inte utsättas for direkt solstrålning.
• Installationsplatsen måste vara tillräckligt ventilerad sö att pumpen inte överhettas.

AMX0083

Driftstart

ANVISNING

Apparaten Förstörns om den drives med en dimmer. Den innehälter känsliga elektriska komponenter.

Anslut inte apparaten till en dimbar strömköll.

ANVISING

Pumpen fär inte gå torrt. I annat fall finns det risk För att pumpen Förstör.

Använd endast pumpen om den är komplett nedsänkt i vatten aller flödad.

Påslagning / frånslagning

• Aktivera: Anslut stickkontakten till stickuttaget.
• Apparaten ar inkopplad after en kort startfas.
• Slå ifrån apparaten: Dra ut stickkontakten ur stickutttaget.

Pumpen genomför ét tforprogrammerat sjävtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minutes (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, ar blockerad eller ar nedsvänkt. Pumpen stängs av automatiskt after ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i driftigen.

Rengöring och underhäll

OBS

Risk for personskador vid ovantad start. Apparaten har interna overvakningsfunktioner som kan stanga av och starta den sjalvstandigt igen.

Dra ut stickkontakten innan arbeten utfors pa apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska Lösningar. Dessa medel kan angripa kapan, försämra apparatens Funktion och skada djur, växter och miljön.

Rengör apparaten endast med rent vatten om möjigt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel für starkare smuts.

Ta isär apparaten

• Dra ut stickkontakten och ta bort alla anslutningar.
• Ta isär apparaten som figuren visar.

AMX0175

Satt ihop apparaten i omvand ordningsfoljd.
- Kontrollera vid monteringen att

• pumpen ar fixerad i fastet har fastnat ordentligt.
• strömkabeln ligger i spåret vid huset och inte är knäckt eller inkländ.

Rengöra apparaten

Rengör apparaten vid behov, men minst 2 ggr/är.

— Rengör pumpen, spezielt drivenhet och pumphus.

• Rekommenderade rengöringsmedel vid svår kalkavlagringar:
  Pumprengöringsmedel PumpClean fran OASE.
• Attiks- och klorfritt hushallsrengöringsmedel.
• After rengöringen ske alla delar sköljas av noggrant med klart vatten.

Rengör drivenheten

ANVISNING

Drivenheten ligger i ett lager i motorblocket. Detta lager ar en slitagedel och bör bytas ut samti-digt som drivenheten.

När lagret byts ut krävs särskilda kunskaper somt verktyg. Låt OASE-Äterförsäljaren byta ut lagret eller skicka in pumpen till OASE.

ANVISNING

Drivenheten innehäller en stark magnet som attraherar magnetiska partiklar (texjärnspan). Partiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock.

Rengör drivenheten noggrant fran vidhaftande partiklar innan den monteras in.

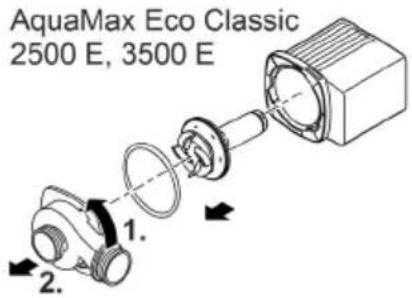

• Ta isär motorblocket enligt beskrivningen i bilden.
• Rengör componenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
  Sattihop motorblocket i omvand ordningsfoljd.

AMX0176

Förvaring / lagring under vintern

Ta apparaten ur drift om vattentemperaturen sjunker under +4^ eller senast vid forvantad frost.

• Rengör apparaten grundligt.
• Kontrollera om apparaten ar skadad och ersatt ev. skadade delar.
• Förvara pumpen nedsänkt i vatten eller vattenfylld i frostfri omgivning. Doppainte ner stickkontakten i vatten!

Felavhjalpning

Störning	Orsak	Åtgård
Pumpen startar inte	Nätspänning saknas	Kontrolera nätspänningen
	Ingående slangar harvikts	Dra ingående slangarutan veck
	Blockerade ingående slangar	Kontrolera/rengör ingående slangar
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att driv-enheten gårlätt
Pumpen pumpar inte	Filterhuset blockerat	Rengör filterskålær
Otilräcklig kapacitet	För höga förluster i ingående slangar	Kapa av slangarna till att minimum, ta bort onödiga kopplingar, använd större slangdi-ameter
	Drivenheten går tröggt	Kontrolera att drivenheten gårlätt
Pumpen stannar after kort tids drift	Mycket smutsigt vatten	Rengör pumpen
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att driv-enheten gårlätt
	Pumpen har torrkört	Kontrolera/rengör tilledninger, ∀lj större nedsänkningsdjup (min. 10cm under vat-tenytan)
	För hög vattentemperatur	Häll maximal tillåten vattentemperatur.(→ Tekniska data)

Tekniska data

Apparatabla

Aquamax Eco Classic		2500 E	3500 E	5500	8500
Anslutningsspänning	V AC 220 ... 240
Nätfrekvens	Hz	50	50	50	50
Max. effektförbrukning	W	23	35	60	80
Max. pumpeffekt	I/h	2600	3500	5300	8300
Max. pumphöjd	m	2,2	2,6	2,8	3,2
Kapslingsklass		IP68	IP68	IP68	IP68
Max. nedsänkningsdjup	m	4	4	4	4
Sugsida	Gänga	G1	G1	G1½	G1½
	Anslutting slang mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Trycksida	Gänga	G1	G1	G1½	G1½
	Anslutting slang mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Max. kornstorlek grov smuts	mm	8	8	8	8
Yta für filteringäng	cm²	810	810	810	810
Vattentemperatur (ned-sänkt installation)	vid drift °C	+4... +35	+4... +35	+4... +35	+4... +35
	utan drift °C	+4... +35	+4... +35	+4... +35	+4... +35
Omgivningstemperatur (torr installation)	vid drift och kon-vektion °C	+4... +30	+4... +30	+4... +30	+4... +30
	vid drift och tvångskylning °C	+4... +40	+4... +40	+4... +40	+4... +40
Mätt	Längd	mm	280	280	280
	Bredd	mm	230	230	230
	Höjd	mm	140	140	140
Elkabelns langd		m	10	10	10
Vikt		kg	2,8	3,0	3,2

Aquamax Eco Classic		11500	14500	17500
Anslutningsspänning	V AC	220 ... 240
Nätfrekvens	Hz	50	50	50
Max. effekt Förbrukning	W	100	135	170
Max. pumpeffekt	I/h	11000	13600	17400
Max. pumphöjd	m	3,3	3,4	3,7
Kapslingsklass		IP68	IP68	IP68
Max. nedsänkningsdjup	m	4	4	4
Sugsida	Gänga	G1½	G1½	G1½
	Anslutting slang mm	25, 32, 38	25, 32, 38	25, 32, 38
Trycksida	Gänga	G2	G2	G2
	Anslutting slang mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. kornstorlek grov smuts	mm	8	8	8
Yta für filteringäng	cm²	810	810	810
Vattentemperatur (ned-sänkt installation)	vid drift °C	+4 ... +35	+4 ... +35	+4 ... +35
	utan drift °C	+4 ... +35	+4 ... +35	+4 ... +35
Omgivningstemperatur(torr installation)	vid drift och kon-vektion °C	+4 ... +30	+4 ... +30	+4 ... +30
	vid drift och tvångskylning °C	+4 ... +40	+4 ... +40	+4 ... +40
Mätt	Längd	mm	280	280
	Bredd	mm	230	230
	Höjd	mm	140	140
Elkabelns langd		m	10	10
Vikt		kg	5,0	5,0

Tillåtnavattenvärden

Farskvatten, dammvatten

pH-värde		6,8 ... 8,5
Hårdhet	°dH	8 ... 15
Fritt klor	mg/l	<0,3
Kloridhalt	mg/l	<250
Salthalt	%	<0,4
Total torr rest	mg/l	<50
Temperatur	°C	+4 ... +35

Slitagedelar

• Drivenhet

Avfallshantering

ANVISING

Denna apparat fär inte kastas i hushållssoporna.

Lämna in apparaten till en Återvinningscentral.
Kontakta lokal atervinningscentral om fragor uppst. De lammar information om korrekt avfallshantering.
Klipp av kabeln sa att apparaten ar obrukbar.
