GEBRUIKSAANWIJZING AquaMax Eco Classic 3500E OASE

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
  Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en daarnaast door Personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gezaren begrijpen, die hiermee samenhangen. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen Niet worden uitgevoerd door kinderen, die nicht onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installmentie in de openlucht gelden speciale voorschriften. De elektrische installmentie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificierd en mag elektrische installations in de openluchtuitvoeren. Hij of zich kan maybe gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigenveiligheid in geval van vragen of problemen contact op met een elektriekien.
• Sluit het apparaat alleen aan, wanner de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstallerde contactdoos.
• Het apparaat moet beveiligd zich via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30mA .
• Verlengkabels en stroomverdelers (bijv. stekkerdelen)要去en voor het gebruik buitenshuis geschikt�n (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten gegen vocht.

Veilig gebruik

• Gebruik het apparaat Niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat Niet af als de stroomkabel beschadigd is. De stroomkabel kan nicht worden verrangen.
• De rotor in het apparaat bevat een magneeet met een krachtig magneetveld, dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beinvloeden. Houd tussen implantaat en magneeet een afstand van minimaal 0,2 m aan.
• Het apparaat Niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installer de leidingen zodanig, dat deze gegen beschadigingen zijn beschermd en niemand er-over kan struikelen.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreiben.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geauthoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreiben product uitsluitend op de volgende manier:

• Voor het verpompen van normal aan vijverwater voor filtersystemen, wateralsystemen en beekloopinstallaties.
• Met in achtneming van deze technische gegevens. ( Technische gegevens)
• Onder naleving van de toegestane waterwaarden. ( Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, Licht brandbare of explosieve stoffen.
• Niet op de drinkwatervoorziening aansluiten.
• Niet gebruiken voor commerciele of industriuele doeleinden.
• Qua EMC (elettromagnetische compatibiliteit) is dit een apparaat van classe A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

Overzicht

AMX0207

1 Ingang 1 (zuigzijde)

• Filterbehuzing

2 Ingang 2 (zuigzijde)

• Aansluiting van de voorloop uit een vijver bij droogopstelling.
• Voor droogopstelling moet de pomp zonder filterbehuizing worden opgesteld.

3 Uitgang (drukzijde)
- Aansluiting van de terugloop in de vijver (bijv. via een beekje).
4 Getrapte slangtule met kogelscharnier voor uitgang.
5 Getrapte slangtule voor ingang 2 (droogopstelling).
6 Slangbeugels voor fixering van slangen op de slangtules.
7 Netkabel met netstekker

Symbolen op het apparatus

IP68

Het apparatus is stofdicht en waterdicht tot 4m.

Mogelijkke geziven voor personen met een pacemaker.

Voer het apparaat Niet af met het normale huisvuil.

Lees de gebruikershandleiding.

Installievarianten

• Variant (a): Pomp ondergedompeld opstellen

• De pomp worden in de vijver resp. het bekken gespositioneerd.

• Watertoevoer via de filterkorf.

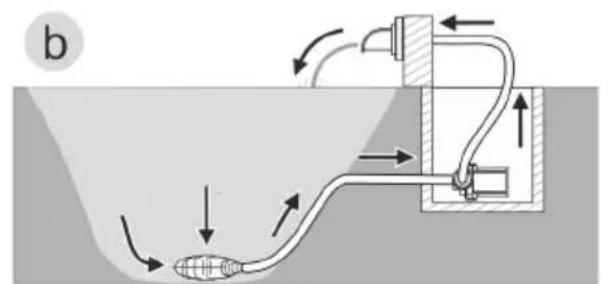

• Variant (b): Pomp droog opstellen

• De pomp worden zonder filterkorf buiten de vijver resp. het bekken, maar onder de waterspiegel opgesteld.

• Watertoevoer via een satellietfilter of skimmer.

Plaatsen en aansluten

De pomp kan of onder water (ondergedompeld) of droog (niet ondergedompeld) opgesteld worden.

WAARSCHUWING

Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door defecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektrische spanning te staan.

Apparaat alleen toepassen wonneer er zich geen personen in het water ophouden.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is möglichk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparatusat kan onverwacht starten!

Grijp niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.
Als de steunenijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten maar, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebehoren verkrijgbaar.

① Stel onderdelen van het apparaat Niet gedurende langereijd bloot aan direct zonlicht, aangezien dit schade kan veroorzaken. Gebruik een veiligheidsafdekking.

Apparaat gedompeld opstellen

Aansluiten

• Hoe groter de slangdiameter is, hoe kleiner het wrijvingsverlies in de leidingen en hoe better het debiet.
• De slangdiameter mag door een slangtule Niet onnodig worden beperkt. Kort de slangtule EVT. in volgens de slangdiameter.

AMX0003

Steek de netstekker nog nicht in het stopcontact!

Plaatsen van het apparatus

• Zet de pomp horizontal op een vaste ondergrond.
  Zorg ervoor dat de pomp stabel staat.
• Wij raden aan de pomp of de op de zuigzijde aangesloten onderdelen (skimmer, satellietfilter, vloerafvoer, enz.) hoger dan de vloer teplaaten wanner het water modderig of vuil is. Hier-door worden het aanzuigen van deeltjes verminderd, wat de levensduur van de rotor verlangt.
• Gebruik de pompuitsluitend als deze ten minste met 10cm water is bedekt. Anders kanDEXLucht aantrekken.

AMXD082

① Met een trekkabel kunt u de pomp eenvoudig uit het water trekken.

Trek de trekkabel door de ronde openeringen aan de onderste filterschelp en knoopdez vast.

Apparaat droog plaatsen

Voor droogopstelling要去pomp zonder filterbehuzing worden opgesteld.

Ombouwen

AMX0175

Aansluiten

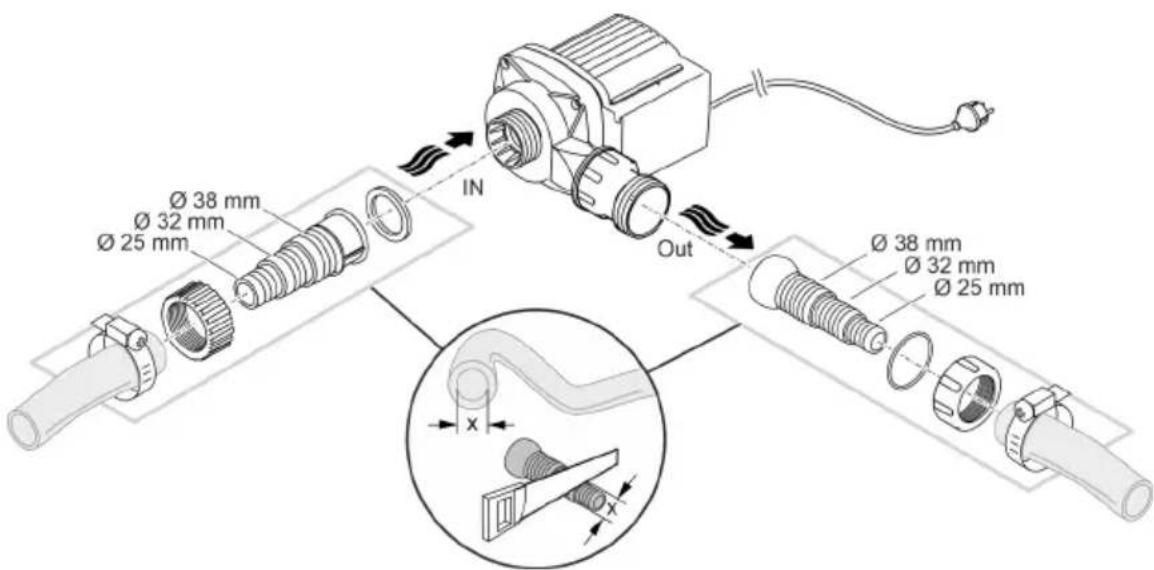

Op de ingang (IN) en uitgang (OUT) können slangen of buizen worden aangesloten.
— Aansluitingen voor slangen zijn bij de levering inbegrepen. De montage hiervan worden hieronder beschreven.
- De slang aan de zuigzijde (IN) mag in diameter nicht kleiner dan de slang aan de drukzijde (OUT).
- Hoe groter de slangdiameter is, hoe kleiner het wrijvingsverlies in de leidingen en hoe beter het debiet.
- De slangdiameter mag door een slangtule Niet onnodig worden beperkt. Kort de slangtule EVT in volgens de slangdiameter.
- De pomp kan deeltjes tot 8 mm doorvoeren. Bij grotere deeltjes raakt de pomp geblokkeerd. Wij adviseren om aan de zuigzijde een filter of skimmer te installereren.

AMX005

Steek de netstekker nog nicht in het stopcontact!

Plaatsen van het apparatus

• Zet de pomp horizontal op een vaste ondergrond.
  Zorg ervoor dat de pomp stabel staat.
• De pomp mag Niet worden bloatgesteld aan direct zonlicht.
• De opstellingslocatie要去voldoende geventileerd,zijn, zodat de pomp Niet oververhit raakt.

AMX0083

Ingebruikname

OPMERKING

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer worden gebruikt. Het bevat gevoelige elektrische componenten.

Sluit het apparaat Niet aan op een dimbare voeding.

OPMERKING

De pomp mag Niet drooglopen. Anders kan de pomp defect raken.

Gebruik de pomp alleen, als deutsche ondergedompeld is.

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact.
• Het apparaat is na een korte startfase ingeschakelc
• Uitschakelen: Trek de netstekker uit het stopcontact.

De pomp voert bij het opstarten en aansluitend tijdens het bedrijf elke 20 ... 40 minutes automatisch een voorgeprogrammeerde zelftest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokkeren schakelt de pomp automatisch na 60 tot 120 seconden uit. Onderbreek in geval van storing de voedingsspanning en LAST de pomp doorstromen resp. verwijder de hindernis. Vervolgens kunt u het apparaat wee in bedrijf nemen.

Reiniging en onderhoud

VOORZICHTG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties konnen het apparaat uitschakelen en zichstandig weeinschakelen.

Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen konnen de behuizing beschadigen en de werkking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

Reinig het apparaat zo möglichk met schoon water en een zachté borstel of een spon; bij hardnekkige verruiling met behulp van het geadviseerde reinigingsmiddel.

Apparaat demonteren

• Verwijder de netstekker en verwijder alle aansluitingen.

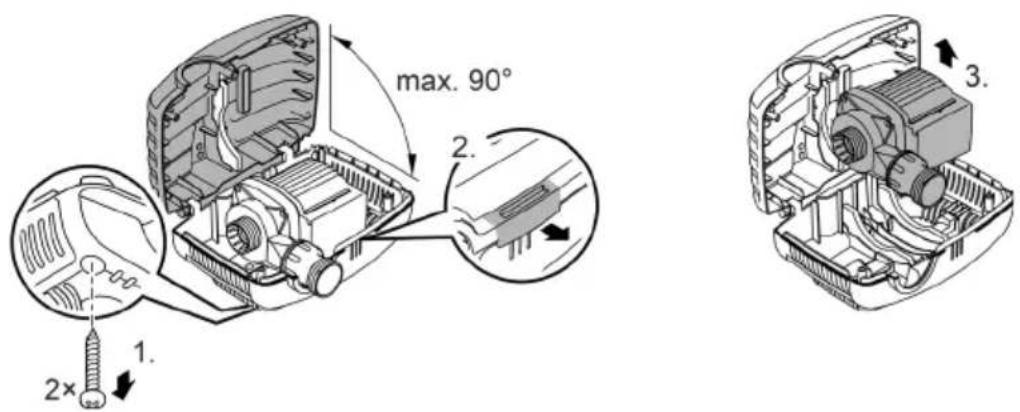

• Demonteer het apparaat, zoals in de afbeelding is weergegeven.

• Monteer het apparaat waar in omgekeerde volgorde.

• Controller bij het samenstellen of

• de pomp in de houder is gefixeerd.

• de netkabel door de groef op de behuizing maar buiten worden geleid en dat deze Niet geknikt of vastgeklemd worden.

Apparaat reinigen

① Reinig het apparaat indien nodig, maar minstens 2 maal peraar.
— Aan de pomp vooral de rotor en het pomphuis reinigen.

Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
Pompreiniger PumpClean van OASE.
— Azijn- en chloorvrije huishoudreiniger.
- Na het reinigen alle delen met schoon water afspoelen.

Rotor verrangen

OPMERKING

De rotor worden in het motorblok door een lager gevoerd. Dit lager is een slijtonderdeel en moet tegelijk met de rotor worden verrangen.

Het verrangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door de OASE-vakhandel verrangen of stubr de pomp maar OASE.

OPMERKING

De rotor bevat een krachtige magnet, die magnetische deeltjes (bijv. ijzervijlsel) aantrecht. Achtergebleven deeltjes können onherstelbare schade aan de rotor en het motorblok veroorzaken.

Maak de rotoreenheid vór het inbouwen zorgvuldig vrij van aanklevende deeltjes.

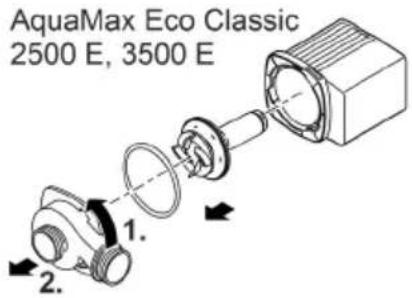

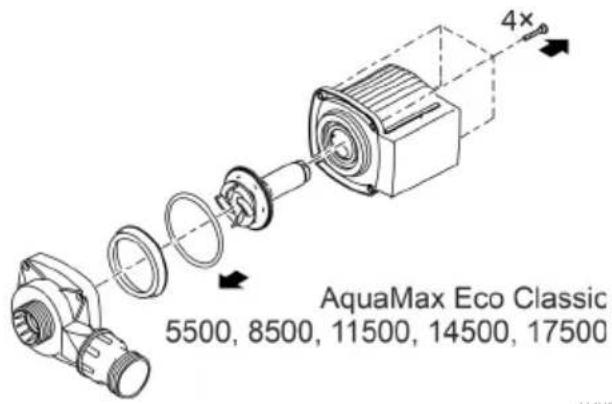

• Demonteer het motorblok, Zoals in de afbeelding is weergegeven.
• Reinig de componenten met een borstel onder schoon water.
• Controller alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.
• Zet het monteer in omgekeerde volgorde weer in elkaar.

AMX0176

Opslag/overwinteren

Neem het apparaat bij watertemperaturen lager dan +4^ of uiterlijk bij te verwachten vorst buiten gebruik.

• Reinig het apparaat grondig.
• Controller het apparaat op beschadigingen en verrang EVT. beschadigde onderdelen.
• Bewaar de pomp ondergedompeld of met water bevuld in een vorstvrije omgeving. Daar bij de netstekker Niet in water onderdompelen!

Storingverhelpen

Storing	Oorzaak	Oplossing
De pomp start nicht	Er is geen netspanning	Netspanning controleren
	Toevoerleidingen geknikt	Toevoerleidingen zonder knikkenplaatsen
	Toevoerleidingen verstopt	Toevoerleidingen controleren/reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
Pomp werkt nicht Oppompvolume onvoldoende	Filterhuis verstopt	Reinig de filterschalen
	Te hoge verliezen in de toe-voerleidingen	Slangen tot het benodigde minimum in-korten, onnodige verbinderingsdelen verwij-deren, grotere slang diameter gebruiken
	Rotor draait stroef	Controleren of rotor soepel loopt
Pomp schakelt na korte loop-tijd UIT	Water sterk verruild	Pomp reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
	Pomp is drooggelopen	Toevoerleidingen controleren/reinigen, dompeldiepte vergroten (min. 10 cm onder wateroppervlak)
	Watertemperatuur te hoog	Maximaal toelaatbare watertemperatuur aanhouden. (→ Technische gegevens)

Technische gegevens

Apparaatgegevens

AquaMax Eco Classic		2500 E	3500 E	5500	8500
Aansluitspanning	V AC 220 ... 240
Netfrequentie	Hz	50	50	50	50
Maximaal opgenomen vermogen	W	23	35	60	80
Max. capaciteit	I/h	2600	3500	5300	8300
Max. toevoerhoogte	m	2,2	2,6	2,8	3,2
Beschermingsgraad		IP68	IP68	IP68	IP68
Max. dompeldiepte	m	4	4	4	4
Zuigzijde	Schroefdraad	G1	G1	G1½	G1½
	Aansluiting slang mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Drukzijde	Schroefdraad	G1	G1	G1½	G1½
	Aansluiting slang mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Max. korrelgrootte grof vuil	mm	8	8	8	8
Filterinlaatoppervlak	cm²	810	810	810	810
Watertemperaatuur (on-dergedompelde opsteling)	In bedrijf	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Buiten bedrijf	°C	+4 ... +35	+4 ... +35	+4 ... +35
Omgevingsbedrijfstemperatuur (droogopsteling)	In bedrijf en con-vectie	°C	+4 ... +30	+4 ... +30	+4 ... +30
	In bedrijf en ge-forceerde koeling	°C	+4 ... +40	+4 ... +40	+4 ... +40
Afmetingen	Lengte	mm	280	280	280
	Breedte	mm	230	230	230
	Hoogte	mm	140	140	140
Aansluitkabelngthe		m	10	10	10
Gewicht		kg	2,8	3,0	3,2

NL

AquaMax Eco Classic		V AC	11500	14500	17500
Aansluitspanning				220 ... 240
Netfrequentie	Hz	50	50	50	50
Maximaal opgenomen vermogen	W	100	135	170
Max. capaciteit	I/h	11000	13600	17400
Max. toevoerhoogte	m	3,3	3,4	3,7
Beschermingsgraad		IP68	IP68	IP68
Max. dompeldiepte	m	4	4	4
Zuigzijde	Schroefdraad	G1½	G1½	G1½
	Aansluiting slang mm	25, 32, 38	25, 32, 38	25, 32, 38
Drukzijde	Schroefdraad	G2	G2	G2
	Aansluiting slang mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. korrelgrootte grof vuil	mm	8	8	8
Filterinlaatopppervlak	cm²	810	810	810
Watertemperatuur (on-dergedompelde opsteling)	In bedrijf °C	+4 ... +35	+4 ... +35	+4 ... +35
	Buiten bedrijf °C	+4 ... +35	+4 ... +35	+4 ... +35
Omgevingsbedrijfstemperatuur (droogopsteling)	In bedrijf en con- vectie	+4 ... +30	+4 ... +30	+4 ... +30
	In bedrijf en ge-forceerde koeling	+4 ... +40	+4 ... +40	+4 ... +40
Afmetingen	Lengte mm	280	280	280
	Breedte mm	230	230	230
	Hoogte mm	140	140	140
Aansluitkabelngthe	m	10	10	10
Gewicht	kg	5,0	5,0	5,3

Toelaatbare waterwaarden

Leidingwater,vijverwater

pH-waarde		6.8 ... 8.5
Hardheid	°dH	8 ... 15
Vrij chloor	mg/l	<0,3
Chlorideniveau	mg/l	<250
Zoutgehalte	%	<0,4
Totaal droog residu	mg/l	<50
Temperatuur	°C	+4 ... +35

NL

Slijtagedelen

• Rotor

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat Niet met het huishoudelijk afval afvoeren.

Verwijder het apparaat via het daartoe bedoelde retourstelsel.
Als u vragen heeft, neem dan contact op met uwplaatselijke afvalverwerkingsbedrijf. Hier kunt u informatatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

ADVERTENCIA

Vattenflöde via filterkorgen.

• Variant (b): Installera pumpen torrt

• Pumpen placerasutan filterkorgutanfor dammen resp.bassangen pa en niva,lagre an vattenyatan.

Vattenflode via satellitfilter aller skimmer.

1 Intrare 1(partea de aspiratie)

• Carcasă filtru

2 Intrare 2 (partea de aspiratie)
