BRUKSANVISNING AquaMax Eco Classic 3500E OASE

Formålsbestemt anvendelse

Mulig fare for personer med pacemaker.

Opstilling og tilslutning

Pumpen kan opstilles neddykket (i vendet) ellertort (uden for vendet).

ADVARSEL

Saat niknetstikket i stikkontakten med det samme!

Opstilling

Saat畸形 netstikket i stikkontakten med det samme!

Opstilling

Rengöring og vedligeholdelse

FORSIGTIG

• Træk lysnetstikket ud, og fjern alle tilslutninger.
• Skil apparatet ad som vist på illustrationen.

AMX0175

Anbefale derengringsmidler ved genstridge tilkalkninger:
Pumperens PumpClean fra OASE.
- Eddike- og klorfrit husholdningsrengøringsmiddel.
- Skyl alle dele med rent vand after rengoring.

Koble alle elektriske apparater som er i vannet fra strømnette, for du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 År eller eldre, somt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under opp-sikt eller har fätt opplæring i riktigBruk av apparatet, og forstår fa-rene forbundet med a bruke dette. Barn må ikke leke med apparatet. Rengjøring ullbrukervedlikehold må ikke utføres av barn uten at de er under oppsvikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskritter. Den elektriske installasjonen på kun utføres av en elektrinstallator.
• Elektroinstallatoren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfahringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskritter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoer stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installer stikkontakt.
• Apparatet mä vare sikret via en jordfeilbryter (RCD) med en utløserström pámaksimalt 30 mA.
• Skjeteledninger og strømfordelere (f. eks. stikkontaktlister) på vår beregnet for utendørs bruk (beskyttet mot vannsprut).
• Apne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Ikke bruk apparatet när elektriske ledninger eller hus er skadet.
• Kast apparatet hvis strømledningen er skadet. Strømledningen kan/DDke erstattes.
• Lopehjulet i enheten inneholder en magnet med sterkt magnetfelt som kan paviske pacemakere eller implanterte hjertestartere (ICD). Overhold en avstand pa minst 0,2 m mellom implantatet og magneten.
• Apparatet mä aldri bæres ell trekkes ut etter ledningen.
• Legg ledningene sik at de er beskyttet mot skader, og sik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i dette bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

• For pumping av normalt damvann til filtersystemer, vannfallsystemer og bekkeløpsystemer.
• Med overholdelse av de tekniske dataene. ( Tekniske data)
• Ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier)

Folgende restriksjoner gjelder for apparatet:

• Skal/DD:brukesivombebaseng.
• Bruk aldri andre væsker enn vann.
• Skal aldri brukes uten vanngjennomströmning.
• Skal/DD:brukes i forbindelse med kjemikalier, næringsmidler,lett brennbare 1er eksplosive stoffer.
• Ikke koble til husetts vannforsyning.
• Skal-ilke brukes for naerings-eller industriformål.
• Med hensyn til EMC (elettromagnetisk kompatilitet) er dette et classe A-apparat. I boligområder kan apparatet forårsake radiostøy. Det er opp tilBrukeren Å iverksette hensiktsmessige tiltak.

Produktbeskrivelse Oversikt

AMX0207

NO

1 Inngang 1(sugeside)

• Filterhus

2 Inngang 2 (sugside)

• Tilkobling av en slange fra en dam ved installationsjon på tørt.
• Ved installasjon pã tør mã pumpen settes opp uten filterhus.

3 Utgang (trykkside)
- Tilkobling av tilbakeføringsssloyen til dammen (f.eks. via et bekkelp).
4 Slangemunnstykke med kuleedd for utgang.
5 Slangemunnystykke for ingang 2 (installasjon pa tort).
6 Slangeklemmer for fiksering av slanger pa slangemunnstykker.
7 Nettkabel med nettstopsel

Kan vare farlig for personer med pacemaker.

Beskytt apparatet mot direkte sollys.

Ikke kast apparatet med vanlig husholdningsavfall.

Les bruksanvisingen.

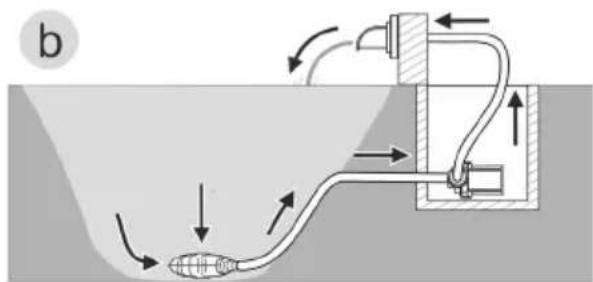

Installsjonsvarianter

• Variant (a): Plassere pumpen eedsenket

Pumpen plasseres i dammen ell erbekken.

Vanninntak via filterkurven.

Pumpen plasseres uten filterkurv utenfor dammen ell erbekken, men under vannoverflaten.

— Vanninntak via et satellittfilter aller skimmer.

Installasjon og tilkobling

Pumpen kan senkes ned (i vannet) aller plasseres tort (utenfor vannet).

ADVARSEL

Død ell er alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske de-ler av apparatet setter vannet under farlig elektrisk spunning.

Apparatet skal kun brukes hvis det seks oppholder seg personer i vannet.

FORSIKTIG

Snurrende komponenter rundt sugestussen og trykkstussen. Fare for personskade nár du griper inn i stussene.

Vær spesielt oppmerksom på: Et apparat som har stanset på grunn av overbelastning, kan starte uventet opp igjen!

• Du@må ikke gripe inn i Åpningen til sugestussen eller trykkstussen dersom pluggen fortsett er plugget i strøm.
  Dersom stussene ved drift er fritt tilgengelige, f.eks. när ingen slanger er koblet til, sikrer du stussene med en berøringsbeskyttelse. Berøringsbeskyttelse er tilgengelig som tilbehør.

• Plasser pumpen vannrett på et fast underlaq.
• Sørg for at pumpen står stødig.
• Hvis vannet er gjørmete eller skittent, anbefaler vi Å installere pumpen eller komponentene som er koblet til sugesiden (skimmer, satellittfilter, gulvavlp osv.) høyere enn gulvet. Dette reduserer innsugingen av partikler, noe som øker levetiden til løpeenheten.
• Pumpen skal kun drives nár den er dekket med minst 10 cm vann. Ellers kan den trekke luft.

AMX0082

Ved hjelp av en trekkabel kan du trekke pumpen lett ut av vannet.

• Før trekkabelen qiennom Åpningene på underdelen av filterhuset og knytt sammen.

Apparatet skal vare tort nár det settes opp.

Ved installasjon pà tørm ma pumpen settes opp uten filterhus.

Ombygging

AMX0175

Koble til

• Slanger eller rør kan kobles til inggangen (IN) og utgangen (OUT).
• Tilkoblinger for slanger er inkludert i leveringsomfangent. Monteringen er beskrevet pafolgende.
• Diameteren på slangen på sugesiden (IN)mökke vare minre enn slangen på trykksiden (OUT).
• Jo større slangediameter, jo mindre friksjonstap i ledningene og bedre gjennomstrømningsmengde.
• Slangediameteren må ikke begrenses unødvendig av et slangemunnystykke. Om nødvendig, forkort slangemunnstykket i henhold til slangediameteren.
• Pumpen kan passere partikler opp til 8mm . Ved større partikler blokkeres pumpen. Vi anbefaler Å installere et filter eller skimmer på sugesiden.

AMX0005.

Ikke sett strompluggen inn i stikkontakten enda!

Oppstilling

• Plasser pumpen vannrett på et fast underlag.
• Sørg for at pumpen stårdig.
• Pumpen må ikke utsettes for direkte sollys.
• Installasjonsstedet mæ vare tilstrekkelig ventiliert for á forbindre at pumpen overopphetes.

AMX0083

Igangsetting

MERK

Apparatet blir ødelagt nær det brukes med en dimmer. Den inneholder ømfintlige elektriske kom- ponenter.

Pumpen må ikke tørrkjøres. Hvis ikke kan pumpen blødelagt.

Pumpen mä kun drives, när den er nedsenket aller oversvömmet.

Slà av/pà

• Slå på: Stikk nettpluggen inn i stikkkontakten.
• Apparatet er slätt på etter en kort startfase.
• Slä av: Trekk nettpluggen ut av stikkontakten.

Under oppstart og deretter under drift, fullforer pumpen hver 20 ... 40 minutter automatisk en forprogrammert selvtest (Environmental Function Control (EFC)). Pumpen oppdager om den tørrkjores/blokkeres eller om den befinner seg nedsenket i vann. I tilfelle tørrkjaring/blokkering slár pumpen seg automatisk av etter ca. 60 til 120 sekunder. Avbryt ved feil avbryt strømtilforselen, kjr vann gjennom pumpen erler fjern blokkeringen. Deretter kan apparatet settes i drift igjen.

Rengjaring og vedlikehold

FORSIKTIG

Fare for persanskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av apparatet og slå det på igjen automatisk.

Trekk ut nettstopslet for du utforer arbeid pa apparatet.

MERK

Ilke bruk noen aggressive renjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljo.

Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

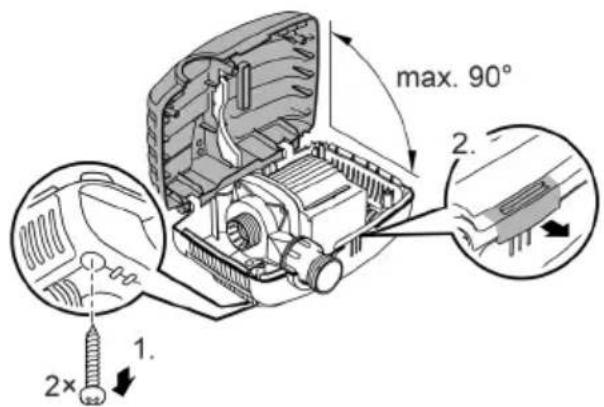

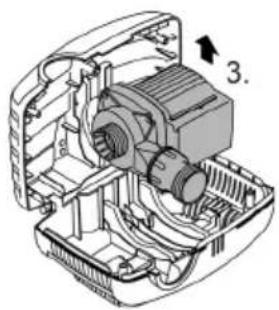

Demontere apparatet

• Trekk ut strømpluggen og fjern alle tilkoblinger.
• Demonter apparatet som vist på illustrasjonen.

AMX0175

• Monter apparatet i omvendt rekkefolge.

• Ved montering sjekk at

• pumpen er fiksert i holderen.

• nettkabelen fores gjennom sporet på huset og at den ikke fær en kraftig knekk eller blir klemt.

Rengjore apparatet

Rengjør apparatet ved behov, men minst 2 ganger Årlig.

Spesielt Iopehjulenheten og pumpehuset ma rengjores pa pumpen.

Anbefalt rengjoringsmiddel ved hardsnakkede forkalkninger:
Pumperengjoringsmiddel PumpClean fra OASE.
- Eddik- og klorfritt husholdningsrengjoringsmiddel.
- Skyll av alle deler grundig med klart vann etter rengjoring.

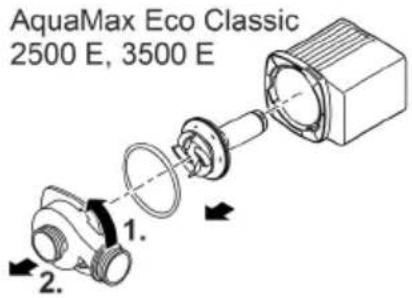

Skifte pumpehjul

MERK

Lopehjulet fores inn i motorblokken gjennom et lager. Dette lageret er en slitedel og skal skiftes smtidig med lopehjulet.

• Skifte av lager krever spesielle kunnskaper og verktøy. Skift lageret hos en OASE-faghandel el-ler send pumpen din til OASE.

MERK

Løpehjulet ineholder en sterk magnet som tiltrekker seg magnetiske partikler (f.eks. jernspon). Partikler som ikke fjernes kan forårsake ugjenoppretelige skader på løpehjul og motorblokk.

• Demonter motorblokken som vist på illustrasjonen.
• Rengjørkomponentene med en børste under rent vann.
• Kontroller alle deler med hensyn til skade. Skadde aller slitte deler på skiftes ut.
• Monter motorblokken i omvendt rekkeflege.

AMX0176

Lagring/overvintring

Apparatet må tas ut av drift ved vanntemperaturer under +4^ ell er senest när det er meldt frost.

• Rengjør apparatet grundig.
• Kontroller apparatet for skader og skift ev. ut skadde deler.
• Oppbevar pumpen nedsenket eller fylt med vann i en frostfri omgivelse. Derved mA nettstøpselet ikke dykkes i vann!

Utbedrefeil

Feil	Årsak	Utbedring
Pumpen starter不解	Nettspenning mangler	Kontroller nettspenningen
	Knekk på tilførselsledninger	Legg tilførselsledninger uten knekk
	Tilførselsledninger tette	Rengjør/kontroller tilførselsledninger
	Løpehenheten er blokkert	Fjern blokkeringen, kontROLLER at løpenhe-ten gørlett
Pumpen pumper不解	Filterhus tilstoppet	Rengjør filterhus
Pumpekapasitet for lav	For hoyt tap i tilførsels- ledningen	Gjør slanger SSE korte som mulig, og fjern unødvendige forbindelsesdeler, bruk større slangediameter
	Løpehenheten gør tregt	Kontroller at løpehenheten loper lettuce
Pumpen slår seg av etter kort brukstid	Vann veldig skittent	Rengjør pumpen
	Løpehenheten er blokkert	Fjern blokkeringen, kontROLLER at løpenhe-ten gørlett
	Pumpen har kjørt tørr	Kontroller/rengjør tilførselsledningene, øk dykkedybden (min. 10 cm under vannover-ften)
	Vanntemperaturen er for hoy	Overhold den maksimalt tillatte vannten-peraturen. (→ Tekniske data)

Tekniske data

Apparatinformasjon

Aquamax Eco Classic		2500 E	3500 E	5500	8500
Nettspenning	V AC 220 ... 240
Nettfrekvens	Hz	50	50	50	50
Maks. effektopptak	W	23	35	60	80
Maks. kapasitet	I/t	2600	3500	5300	8300
Maks. tilføringshøyde	m	2,2	2,6	2,8	3,2
Beskyttelsenesart		IP68	IP68	IP68	IP68
Maks. dykkedybde	m	4	4	4	4
Sugeside	Gjenger	G1	G1	G1½	G1½
	Tilkobling slange	mm	25, 32, 38	25, 32, 38	25, 32, 38
Trykkside	Gjenger	G1	G1	G1½	G1½
	Tilkobling slange	mm	25, 32, 38	25, 32, 38	25, 32, 38
Maks. partikkelstørrelse, grovt smuss	mm	8	8	8	8
Filtertilførselsflate	cm²	810	810	810	810
Vanntemperatur (ned-senetkat installationsjon)	I drift	°C	+4... +35	+4... +35	+4... +35
	Ikke i drift	°C	+4... +35	+4... +35	+4... +35
Omgivelsestemperatur (installasjon på tørt)	I drift og konvek-sjon	°C	+4... +30	+4... +30	+4... +30
	I drift og tvangs-kjøling	°C	+4... +40	+4... +40	+4... +40
Dimensjoner	Lengde	mm	280	280	280
	Bredde	mm	230	230	230
	Høyde	mm	140	140	140
Lengde tilkoblingskabel		m	10	10	10
Vekt		kg	2,8	3,0	3,2

Aquamax Eco Classic		V AC	11500	14500	17500
Nettspenning				220 ... 240
Nettfrekvens		Hz	50	50	50
Maks. effektopptak		W	100	135	170
Maks. kapasitet		I/t	11000	13600	17400
Maks. tilføringshøyde		m	3,3	3,4	3,7
Beskyttelsenesart			IP68	IP68	IP68
Maks. dykkedybde		m	4	4	4
Sugeside	Gjenger		G1½	G1½	G1½
	Tilkobling slange	mm	25, 32, 38	25, 32, 38	25, 32, 38
Trykkside	Gjenger		G2	G2	G2
	Tilkobling slange	mm	25, 32, 38	25, 32, 38	25, 32, 38
Maks. partikkelstørrelse, grovt smuss		mm	8	8	8
Filtertilførselsflate		cm²	810	810	810
Vanntemperatur (ned-senetkat installationsjon)	I drift	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Ikke i drift	°C	+4 ... +35	+4 ... +35	+4 ... +35
Omgivelsestemperatur (installasjon på tørt)	I drift og konvek-sjon	°C	+4 ... +30	+4 ... +30	+4 ... +30
	I drift og tvangs-kjøling	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensjoner	Lengde	mm	280	280	280
	Bredde	mm	230	230	230
	Høyde	mm	140	140	140
Lengde tilkoblingskabel		m	10	10	10
Vekt		kg	5,0	5,0	5,3

Tillatte vannverdier

Ferskvann, damvann

pH-verdi		6,8 ... 8,5
Hardhet	°dH	8 ... 15
Fritt klor	mg/l	<0,3
Kloridinnhold	mg/l	<250
Saltinnhold	%	<0,4
Total tørkerest	mg/l	<50
Temperatur	°C	+4 ... +35

Slitedeler

Lopehjul

Kassering

MERK

Apparatet má avhendes i henhold til gjeldende forskrifter via godkjent avfallsmonthtak.
Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
Sorg for a gore apparatuset ubrukelig ved a klippe over kablene.
