Type de produit	Écumeur de protéines pour aquarium d'eau de mer
Marque	EHEIM
Modèle	Skimmarine 100
Volume d'aquarium recommandé	Jusqu'à 100 litres
Débit d'air recommandé	100 L/h
Pompe à air recommandée	EHEIM 100 (réf. 3701010)
Type de fixation	Par aimants (montage sur vitre)
Matériau du diffuseur	Bois de tilleul
Fréquence de remplacement du diffuseur	Toutes les 4 semaines environ
Fonctions principales	Élimination des déchets métaboliques par écumage
Entretien et nettoyage	Nettoyage régulier des composants à l'eau claire ; remplacement périodique du diffuseur
Sécurité	Déconnecter la pompe avant maintenance ; champs magnétiques puissants (distance >30 cm pour implants)
Pièces détachées disponibles	Support d'aimant complet (réf. 4010800), cassette complète (réf. 7373280), diffuseurs bois de tilleul lot de 3 (réf. 7373328)
Réparabilité	Pièces détachées disponibles ; maintenance par l'utilisateur
Informations générales	Notice disponible en plusieurs langues ; utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - skimmarine 100 EHEIM

Comment installer l'écumeur EHEIM Skimmarine 100 dans l'aquarium ?

Fixez d'abord le support d'aimant à l'intérieur de l'aquarium à l'aide des gommes amortissantes. Placez ensuite la moitié de l'aimant avec logo à l'extérieur de la vitre, en alignant les deux moitiés. Assurez-vous que le niveau d'eau correspond à la ligne de niveau sur l'écumeur.

Quelle pompe à air utiliser avec le Skimmarine 100 ?

EHEIM recommande la pompe à air EHEIM 100 (réf. 3701010) pour un débit d'air optimal de 100 L/h. L'utilisation d'un clapet anti-retour peut réduire le débit.

Comment régler la production d'écume ?

Vous pouvez ajuster la quantité d'air fournie par la pompe ou modifier la hauteur de montage de l'écumeur. Il est préférable de régler en variant la quantité d'air.

Pourquoi mon écumeur ne produit-il pas de bulles ?

Vérifiez que la pompe fonctionne correctement. Si le diffuseur en bois de tilleul est dilaté ou obstrué, remplacez-le. Assurez-vous que le raccord du tuyau est étanche.

Comment nettoyer l'écumeur Skimmarine 100 ?

Débranchez la pompe, retirez l'écumeur de l'aquarium, démontez la cassette et le diffuseur, puis nettoyez tous les composants sous l'eau courante avec une brosse douce. Remontez dans l'ordre inverse.

Quand faut-il remplacer le diffuseur en bois de tilleul ?

Le diffuseur doit être remplacé toutes les 4 semaines environ. Utilisez exclusivement des pièces d'origine EHEIM (lot de 3, réf. 7373328). Remettez immédiatement l'écumeur en service après le remplacement.

Pourquoi y a-t-il de l'air résiduel à la sortie de l'écumeur ?

Cela peut se produire après un changement d'eau ou si l'écumeur est positionné trop bas. Ajustez la hauteur ou attendez environ 1 jour pour que le problème se résolve automatiquement.

Que faire si l'écumeur déborde (écumage trop intensif) ?

L'écumeur est peut-être positionné trop bas ou la quantité d'air est trop élevée. Remontez l'écumeur ou réduisez le débit d'air de la pompe.

L'écumeur peut-il être utilisé avec des stimulateurs cardiaques ?

L'appareil contient un aimant puissant. Les porteurs de stimulateurs cardiaques ou défibrillateurs implantés doivent maintenir une distance d'au moins 30 cm entre l'implant et l'aimant.

Où puis-je trouver les pièces de rechange pour le Skimmarine 100 ?

Les pièces de rechange sont disponibles chez les revendeurs EHEIM ou sur le site eheim.com. Références : support d'aimant (4010800), cassette (7373280), diffuseurs bois de tilleul lot de 3 (7373328).

MODE D'EMPLOI skimmarine 100 EHEIM

Informations relatives à l'utilisation du manuel

• Avant la première mise en service de l'appareil, vous devez avoir lu et compris intégralement le mode d'emploi.
• Le manuel de l'utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée de main.
• Joignez ce manuel de l'utilisateur quand vous transmettez l'appareil à un tiers.

Risque de blessures de personnes par une tension électrique dangereuse

Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.

Danger par champs magnétiques

Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.

Risque de dommages corporels ou matériels par un danger de nature générale

Ce symbole indique un danger immédiat pouvant entraîner des blessures légères ou dommages matériels, si les précautions correspondantes ne sont pas respectées.

Consignes avec informations utiles et conseils.

Renvoi à une illustration, ici à la figure A

Vous êtes invité(e) à exécuter une action.

Utilisation conforme aux prescriptions

L'appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus exclusivement à l'élimination de produits de métabolisme dans les aquariums d'eau de mer d'une capacité d'env. 100 l maximum.

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et objets s'il n'est pas utilisé de manière conforme ou correspondant au but prévu, ou si les consignes de sécurité ne sont pas observées.

• Conserver l'emballage de l'appareil à l'abri des enfants, parce qu'il peut représenter un danger (risque d'étouffement !)
• Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou des personnes manquant d'expérience et/ou de connaissances pour l'utilisation sûre de cet appareil, si ces personnes sont surveillées ou que des informations leur ont été données à propos de l'utilisation sûre et des risques liés à l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.

Utilisation en toute sécurité

• L'appareil est exploité au moyen d'une pompe à air. Respectez le mode d'emploi, en particulier les chapitres relatifs à la sécurité, la mise en service, l'utilisation et la maintenance !
• N'utilisez pas l'appareil s'il est manifestement endommagé.
• Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.
• L'appareil est doté d'un aimant créant un fort champ magnétique apte à agir sur un stimulateur cardiaque ou des défibrillateurs implantés (ICD). Observez une distance d'au moins 30 cm entre l'implant et l'aimant.

Attention, aimants puissants ! risque de coïncement.

- Séparez les aimants en les tournant mutuellement en sens inverse. - Conservez les aimants séparément à une distance mutuelle de 30 cm.

1. Fixez les gommes amortissantes ② en les insérant délicatement par des mouvements de rotation dans les perçages correspondants ①.
2. Pressez la moitié de l'aimant sans logo ③ sur les quatre angles sur les gommes amortissantes.
3. Vérifiez la bonne assise en bougeant l'aimant.

Montage des diffuseurs de bois de tilleul

1. Rabattez la cassette ④ du tube de contact ⑤ (☒B).
2. Vissez le diffuseur ⑥ soigneusement jusqu'à la butée dans la cassette (☒C).

• Tuyau et pompe ne sont pas inclus dans la livraison.
• Pour un fonctionnement optimal, un débit d'air de 100 l/h doit être garanti. Nous conseillons d'utiliser la pompe à air EHEIM 100 (no de référence 3701010).
• Veuillez noter qu'en utilisant un clapet anti-retour, le débit d'air réel est réduit, et que la pompe devra éventuellement fournir une prestation plus élevée.
• Raccordez le tuyau de la pompe au manchon de raccordement de la cassette (☒D).

Suspendez la cassette dans votre aquarium et vérifiez si le raccord est étanche. Il ne doit pas s'en échapper de grandes bulles d'air !

1. Placez la cassette sur le bord inférieur et dépliez la cassette dans le tube de contact.

Montage dans l'aquarium (☒E)

1. Tenez l'écumeur avec une main à la position souhaitée à l'intérieur de l'aquarium.
2. Placez de l'autre main la moitié de l'aimant avec le logo ⑦ prudemment à une distance de l'écumeur à l'extérieur sur la vitre. L'aimant ne doit pas s'approcher brusquement de la vitre !
3. Glissez la moitié de l'aimant sur la vitre en direction de l'écumeur, jusqu'à ce que les deux moitiés de l'aimant soient alignées.

Position de départ

1. Réglez la position de l'écumeur de manière à aligner le niveau de l'eau de votre aquarium sur le centre de la ligne ⑧ caractéristique de niveau d'eau de l'écumeur.
2. Réglez la pompe à air à la position moyenne.

Après la première mise en service, l'écumeur devra tout d'abord se roder. Cela peut prendre 1 semaine environ. Normalement, l'écumeur produira déjà de l'écume dans les 2 premiers jours. Pendant ce temps, de l'air résiduel peut s'échapper à la sortie. Ce n'est pas un problème. Après la période de rodage, il n'y aura plus d'air résiduel qui s'échappe.

Réglage fin

Vous pouvez régler la capacité de l'écume à l'aide de la quantité de l'air de la pompe. En outre, vous pouvez varier la hauteur de montage de l'écumeur. Il est toutefois préférable de régler à l'aide de la quantité de l'eau.

Attention ! décharge électrique!

- Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.

Prudence ! dommage matériel.

- N'utilisez pas d'objets durs ou des produits pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les segments suivants. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement de l'écumeur pendant une longue période.

Nettoyage de l'écumeur

1. Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.
2. Tenez l'écumeur d'une main
3. Détachez de l'autre main la moitié de l'aimant avec le logo de l'écumeur en la glissant sur la vitre.
4. Retirez l'écumeur.
5. Retirez la cassette (☒H).
6. Détachez le tuyau et démontez le diffuseur (☒C/D).
7. Retirez le collecteur d'écume ⑨ avec son couvercle vers le haut (☒G1).
8. Ouvrez le tube de contact en enfonçant les deux languettes d'engagement latérales simultané (☒G2).
9. Dépliez le tube de contact (☒H).
10. Nettoyez tous les composants sous un jet d'eau avec une brosse.
11. Montez l'écumeur en procédant dans l'ordre inverse du démontage.

Veillez en assemblant l'ensemble que l'articulation des deux parties du tube de contact s'engage correctement (☒H).

Remplacement du diffuseur en bois de tilleul

Le diffuseur doit être remplacé toutes les 4 semaines à peu près.

Procédez comme suit :

1. Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.
2. Tenez l'écumeur d'une main
3. Détachez de l'autre main la moitié de l'aimant avec le logo de l'écumeur en la glissant sur la vitre.
4. Retirez l'écumeur.
5. Retirez la cassette (☒H).
6. Détachez le tuyau et démontez le diffuseur (☒C/D).
7. Remplacez le diffuseur

Utilisez exclusivement des pièces de rechange originales d' EHEIM : Diffuseur en bois de tilleul, no de référence 7373328 8. Montez l'écumeur en procédant dans l'ordre inverse du démontage.

Mettez l'écumeur immédiatement en service après le remplacement afin d'empêcher que les pores du bois du diffuseur se dilatent !

Attention ! décharge électrique!

- Retirez la fiche secteur de la pompe de la prise murale avant le dépannage.

Défaillance Cause possible Solution

Air résiduel à la sortie	Peut se produire après le changement de l'eau	► Cela se résout auté matiquement après 1 jour environ
	L'écumeur est positionné trop bas	► Positionner l'écumeur plus haut
Absence de bulles d'air	La pompe ne fonctionne pas	► Vérifiez la pompe
	Diffuseur en bois de tilleul dilaté	► Remplacer le diffuseur en bois de tilleul
· Aucune écumage · Très faible pro - duction d'air · Grandes bulles d'air près du diffuseur	Le diffuseur en bois de tilleul a atteint la fin de son cycle de vie	► Remplacer le diffuseur en bois de tilleul
Écumage insuffisant	Position incorrecte de l'écumeur	► Tenez compte de la ligne du niveau d'eau
Écumage trop intensif (débordement)	L'écumeur est positionné trop bas	► Positionner l'écumeur plus haut
	Quantité d'air trop importante	► Réduire la quantité d'air

Pour les autres anomalies, veuillez vous adresser au Service EHEIM.

Mise au rebut

L'appareil peut être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables.

Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

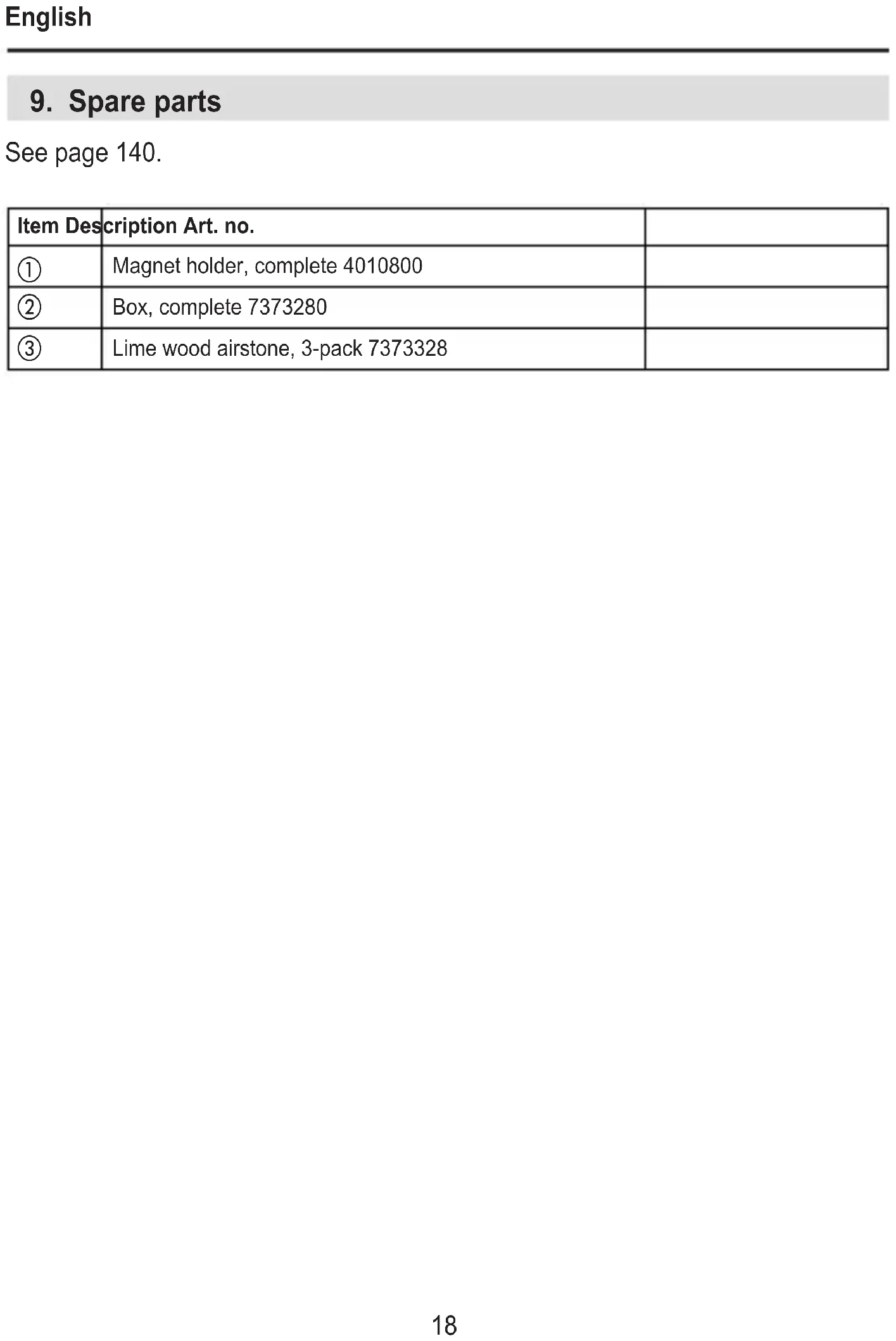

9. Pièces de rechange

Voir page 140.

Rep. Description No de référence
1	Support d'aimant, complet 4010800
2	Cassette complète 7373280
3	Diffuseurs en bois de tilleul, lot de 3 7373328
