Tipo di prodotto	Schiumatoio di proteine per acquario d'acqua di mare
Marca	EHEIM
Modello	Skimmarine 100
Volume d'acquario consigliato	Fino a 100 litri
Portata d'aria consigliata	100 L/h
Pompa ad aria consigliata	EHEIM 100 (rif. 3701010)
Tipo di fissaggio	A magneti (montaggio su vetro)
Materiale del diffusore	Legno di tiglio
Frequenza di sostituzione del diffusore	Ogni 4 settimane circa
Funzioni principali	Eliminazione dei rifiuti metabolici mediante schiumatura
Manutenzione e pulizia	Pulizia regolare dei componenti con acqua chiara; sostituzione periodica del diffusore
Sicurezza	Scollegare la pompa prima della manutenzione; campi magnetici potenti (distanza >30 cm per impianti)
Ricambi disponibili	Supporto magnetico completo (rif. 4010800), cassetta completa (rif. 7373280), diffusori in legno di tiglio confezione da 3 (rif. 7373328)
Riparabilità	Ricambi disponibili; manutenzione da parte dell'utente
Informazioni generali	Manuale disponibile in più lingue; uso solo in interni

Domande frequenti - skimmarine 100 EHEIM

Come installare lo schiumatoio EHEIM Skimmarine 100 nell'acquario?

Fissare prima il supporto magnetico all'interno dell'acquario utilizzando i cuscinetti ammortizzanti. Posizionare quindi la metà del magnete con il logo all'esterno del vetro, allineando le due metà. Assicurarsi che il livello dell'acqua corrisponda alla linea di livello sullo schiumatoio.

Quale pompa ad aria utilizzare con lo Skimmarine 100?

EHEIM consiglia la pompa ad aria EHEIM 100 (rif. 3701010) per una portata d'aria ottimale di 100 L/h. L'uso di una valvola di non ritorno può ridurre la portata.

Come regolare la produzione di schiuma?

È possibile regolare la quantità di aria fornita dalla pompa o modificare l'altezza di montaggio dello schiumatoio. È preferibile regolare variando la quantità d'aria.

Perché il mio schiumatoio non produce bolle?

Verificare che la pompa funzioni correttamente. Se il diffusore in legno di tiglio è dilatato o ostruito, sostituirlo. Assicurarsi che il raccordo del tubo sia a tenuta.

Come pulire lo schiumatoio Skimmarine 100?

Scollegare la pompa, rimuovere lo schiumatoio dall'acquario, smontare la cassetta e il diffusore, quindi pulire tutti i componenti sotto acqua corrente con una spazzola morbida. Rimontare in ordine inverso.

Quando sostituire il diffusore in legno di tiglio?

Il diffusore deve essere sostituito circa ogni 4 settimane. Utilizzare esclusivamente pezzi originali EHEIM (confezione da 3, rif. 7373328). Rimettere immediatamente in funzione lo schiumatoio dopo la sostituzione.

Perché c'è aria residua all'uscita dello schiumatoio?

Ciò può verificarsi dopo un cambio d'acqua o se lo schiumatoio è posizionato troppo in basso. Regolare l'altezza o attendere circa 1 giorno affinché il problema si risolva automaticamente.

Cosa fare se lo schiumatoio trabocca (schiumatura troppo intensa)?

Lo schiumatoio potrebbe essere posizionato troppo in basso o la quantità d'aria è troppo elevata. Alzare lo schiumatoio o ridurre la portata d'aria della pompa.

Lo schiumatoio può essere utilizzato con pacemaker?

L'apparecchio contiene un magnete potente. I portatori di pacemaker o defibrillatori impiantati devono mantenere una distanza di almeno 30 cm tra l'impianto e il magnete.

Dove posso trovare i ricambi per lo Skimmarine 100?

I ricambi sono disponibili presso i rivenditori EHEIM o sul sito eheim.com. Riferimenti: supporto magnetico (4010800), cassetta (7373280), diffusori in legno di tiglio confezione da 3 (7373328).

MANUALE UTENTE skimmarine 100 EHEIM

Traduzione delle istruzioni per l'uso originali Schiumatoio nano skim marine 100

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conser - varle bene e a portata di mano.
• In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli e delle avvertenze

Pericolo di danni alle persone causati dalla tensione elettrica pericolosa

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo causato da campi magnetici

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persone o di danni materiali causati da fonti di pericolo generali

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere lesioni lievi o danni materiali, se non vengono adottate le apposite misure di protezione.

Avvertenza con informazioni e suggerimenti utili.

Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

Impiego conforme

L'apparecchio e tutte le parti fornite in dotazione sono destinati all'uso nel campo privato e devono essere usati esclusivamente per la rimozione di metaboliti in acquari di acqua marina fino a circa 100 l.

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente

o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

• Non lasciare in mano a bambini l'imballaggio dell'apparecchio in quanto può essere fonte di pericoli (pericolo di soffocamento!).
• Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriche o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti.
  I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

Funzionamento sicuro

· L'apparecchio viene fatto funzionare con una pompa pneumatica. Rispettare le istruzioni per l'uso della pompa, in particolare i capitoli Sicurezza, Messa in funzione, Funzionamento e Manutenzione!
· Non utilizzare l'apparecchio se presenta dei danni evidenti.
- Utilizzare solo pezzi di ricambio e accessori originali per l'apparec - chio.
- L'apparecchio possiede un magnete con un forte campo magnetico che può influire su pace-maker o defibrillatori impiantati (ICD). Mantenere una distanza di almeno 30 cm tra l'impianto e il magnete.

4. Messa in funzione

Montare il supporto magnetico (☒A)

Attenzione, magneti forti! Pericolo di schiacciamento.

▶ Separare i magneti ruotandoli.
- Immagazzinare i magneti separatamente l'uno dall'altro a una distanza di 30 cm.

1. Con leggeri movimenti di rotazione, fissare i paracolpi di gomma ② nei relativi fori ①.
2. Spingere la metà del magnete senza logo ③ con tutti i quattro lati sui paracolpi di gomma.
3. Verificare la tenuta muovendo il magnete.

Montare il diffusore in legno di tiglio

1. Estrarre la cassetta ④ dalla colonna di contatto ⑤ (☒B).
2. Avvitare il diffusore ⑥ con cautela fino alla battuta sulla filettatura nella cassetta (☒C).

• Il tubo flessibile e la pompa non sono forniti in dotazione.
• Per un funzionamento ottimale deve essere garantito un flusso d'aria di 100 l/h. Consigliamo l'impiego della EHEIM air pump 100 (cod. art. 3701010).
• Tenere presente che l'impiego di una valvola antiritorno riduce il reale flusso d'aria e che pertanto è eventualmente necessaria una maggiore efficienza della pompa.
• Collegare il tubo flessibile della propria pompa con il bocchettone della cassetta (☒D).

Appendere la cassetta nel proprio acquario e verificare la tenuta del raccordo. Non devono venir a galla grandi bolle d'aria!
4. Applicare la cassetta dallo spigolo inferiore e inserire la cassetta nella colonna di contatto.

Montaggio nell'acquario (☒E)

1. Con una mano, tenere lo schiumatoio dall'interno alla posizione desiderata nell'acquario.
2. Con l'altra mano, applicare con cautela la metà del magnete con logo ⑦ dall'esterno sulla lastra di vetro, tenendola a distanza dallo schiumatoio. Fare attenzione che il magnete non batta contro la lastra di vetro!
3. Spingere la metà del magnete sul vetro in direzione dello schiumatoio finché entrambe le metà del magnete sono sovrapposte.

5. Funzionamento

Posizione di avvio

1. Regolare la posizione dello schiumatoio in modo che il livello dell'acqua del proprio acquario corrisponda centralmente con la linea ondulata ⑧ (linea caratteristica del livello dell'acqua) sullo schiumatoio.
2. Regolare la propria pompa pneumatica al livello medio.

Dopo la prima messa in funzione, lo schiumatoio deve “rodarsi”. Ciò può richiedere fino a circa una settimana. Di regola lo schiumatoio inizia già entro i primi 2 giorni a produrre schiuma. In questo periodo può accadere che dall’uscita fuoriesca aria residua. Ciò non è un motivo di preoccupazione. Dopo il tempo di rodaggio non fuoriesce più aria residua.

Regolazione di precisione

La potenza di schiumatura può essere regolata tramite la quantità d'aria della pompa. Inoltre è anche possibile variare l'altezza di montaggio dello schiumatoio. Tuttavia è preferibile effettuare la regolazione tramite la quantità d'aria.

6. Manutenzione

Attenzione! Scossa elettrica!

- Prima di effettuare lavori di manutenzione, estrarre la spina della pompa.

Cautela! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento dello schiumatoio per stagni per un lungo periodo.

Pulizia dello schiumatoio

1. Prima di effettuare lavori di manutenzione, estrarre la spina della pompa.
2. Tenere fermo lo schiumatoio con una mano.
3. Con l'altra mano, allontanare dallo schiumatoio la metà del magnete con logo sulla lastra di vetro.
4. Rimuovere lo schiumatoio.
5. Rimuovere la cassetta (☒B).
6. Allentare il tubo flessibile e smontare il diffusore (☒C/D).
7. Tirare via verso l'alto il recipiente di raccolta ⑨ con il coperchio (☒G1).
8. Aprire la colonna di contatto comprimendo contemporaneamente le due linguette di bloccaggio laterali (☒G2).
9. Separare la colonna di contatto (☒H).
10. Pulire tutti i componenti sotto un getto d'acqua con una spazzola.
11. Rimontare lo schiumatoio nell'ordine inverso.

Durante l'assemblaggio, fare attenzione che la cerniera delle due metà della colonna di contatto ingrani correttamente (☒H).

Sostituire il diffusore in legno di tiglio

Il diffusore deve essere sostituito all'incirca ogni 4 settimane.

A tale scopo procedere nel modo seguente:

1. Prima di effettuare lavori di manutenzione, estrarre la spina della pompa.
2. Tenere fermo lo schiumatoio con una mano.
3. Con l'altra mano, allontanare dallo schiumatoio la metà del magnete con logo sulla lastra di vetro.

4. Rimuovere lo schiumatoio.

5. Rimuovere la cassetta (☒B).

6. Allentare il tubo flessibile e smontare il diffusore (☒C/D).
7. Sostituire il diffusore.

Utilizzare solo pezzi di ricambio EHEIM originali: Diffusore in legno di tiglio cod. art. 7373328

1. Rimontare lo schiumatoio nell'ordine inverso.

Dopo la sostituzione, mettere subito in servizio lo schiumatoio per impedire un rigonfiamento dei pori del legno del diffusore!

7. Eliminazione di guasti

Attenzione! Scossa elettrica!

- Prima dell'eliminazione di guasti, tirare la spina della pompa.

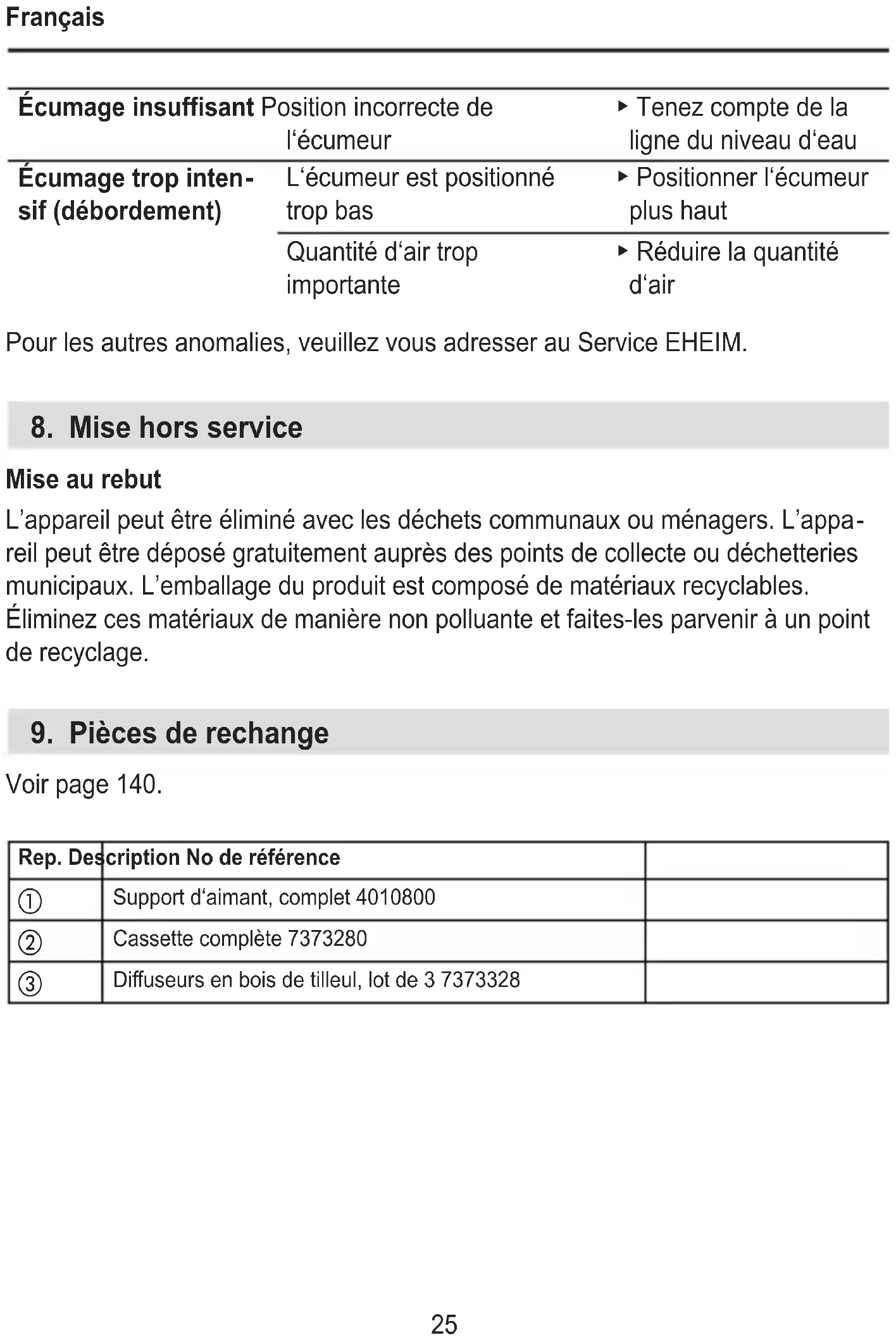

Guasto Possibile causa Rimedio

Aria residua sull’uscita	Può verificarsi dopo un cambio dell’acqua	► Termina automatica mente dopo circa 1 giorno
	Lo schiumatoio è appeso in posizione troppo bassa	► Posizionare lo schiu matoio più in alto
Assenza di bollicine d’aria	La pompa non funziona ► Verificare la pompa
	Diffusore in legno di tiglio rigonfiato	► Sostituire il diffusore in legno di tiglio
· Nessuna schiu - matura · Produzione di aria molto debole · Grandi bolle d’aria sul diffus- sore	Il diffusore in legno di tig- lio ha raggiunto il termine della sua vita utile	► Sostituire il diffusore in legno di tiglio
Schiumatura difettosa	La posizione dello schiu-matoio non è corretta	► Osservare la linea caratteristica del livello dell'acqua
Schiumatura troppo forte (trabocca-mento)	Lo schiumatoio è appeso in posizione troppo bassa	► Posizionare lo schiu-matoio più in alto
	Quantità d'aria troppo alta	► Ridurre la quantità d'aria

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

8. Messa fuori servizio

Smaltimento

L'apparecchio può essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

9. Pezzi di ricambio

Vedi a pagina 140.

Pos. Descrizione Cod. art.
1	Supporto magnetico, completo 4010800
2	Cassetta, completa 7373280
3	Diffusore in legno di tiglio , confezione da tre 7373328
