| Type de produit | Hachoir à viande et accessoires (râpage, broyage, farcissage, kebbé) |
| Marque / Modèle | Lund / 67901 |
| Puissance nominale | 1200 W |
| Tension / Fréquence | 220-240 V ~ / 50-60 Hz |
| Classe de protection électrique | II (double isolation) |
| Poids | 4,4 kg |
| Durée maximale de fonctionnement continu | 10 minutes, puis arrêt de 10 minutes |
| Vitesses | Pleine vitesse, demi-vitesse, marche arrière |
| Accessoires inclus | Grille à trous (3 tailles), lame, vis de hachage, plateau d'alimentation, embout à saucisse, embout à kebbé, tambour de râpage (2 tailles) et de broyage (rectangulaire) |
| Fonctions principales | Hachage de viande, râpage, broyage, farcissage de saucisses, préparation de kebbé |
| Entretien | Accessoires lavables à l'eau (pas au lave-vaisselle), boîtier moteur essuyé avec un chiffon humide |
| Sécurité | Arrêt par bouton STOP & RESET, marche arrière pour désengorger, protection contre les surcharges |
| Pièces détachées disponibles | Lame, vis de hachage, crépines, tambours, écrou de fixation, anneaux |
| Réparabilité | Réparation par centre agréé uniquement ; cordon d'alimentation non réparable, doit être remplacé |
| Utilisation prévue | Domestique uniquement (pas commercial) |
FOIRE AUX QUESTIONS - 67901 Lund
Questions des utilisateurs sur 67901 Lund
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hachoir au format PDF gratuitement ! Retrouvez votre notice 67901 - Lund et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 67901 de la marque Lund.
MODE D'EMPLOI 67901 Lund
- unité d'entrainment
- interrupteur
- commande de demi-vitesse
- interrupteur
- bouton de marche arriere
- bouton de verrouillage des accessoires
- cordon d'alimentation avec prise de courant
- douille de montage
- corps de l'accessoire de hachage
- vis de hachage 11. lame
- crépine
- écrou de fixation
- plateau d'alimentation
- pouvoir de l'accessoire de hachage
- embout à rembourrer
- anneau de l'embout à rembourner
- partie avant de l'embout à kebbé
- partie arrête de l'embout à kebbé
- corps de l'accessoire de rapiage et de broyage
- tambour
- pouvoir de l'accessoire de rapiage et de broyage
- anneau de l'accessoire de rapiage et de broyage
Lisez la notice d'utilisation
Contact sécurisé avec les alimentés
Seconde classe de sécurité électriche
Le symbole qui indique la collecte selecive des dechets d'equipements electriques et electroniques. Les dispositifs electriques uses sont des matieres recyclables - il est interdit de les jeter dans des reciplents pour des ordures menagerees car ils contiennent des substances nocives pour la sante humaine et l'environnement! Nous vous prions de nous aider a soutenir activement la gestion rentable des ressources naturelles et a proteger l'environnement naturel en rendant le dispositif usé au point de stockage des dispositifs electriques usés. Pour réduire la quantité de dechets éliminés il est nécessaire de les réutiliser, de les recycler ou de les récapérer sous une autre forme.
Nastavec na strouhani a krouhani (XI)
Nadstavec na mletie masa
Korpus nadstavca upevnite k montáznemu lóžku. Do vnútra korpusu vlozte závitovku tak, aby os pohonu zapadla do otvoru závitovsky (III).
Na stvorcové ložko založte Čepe; rezacie hrany musia smerovat vonku od nadstavca (IV).

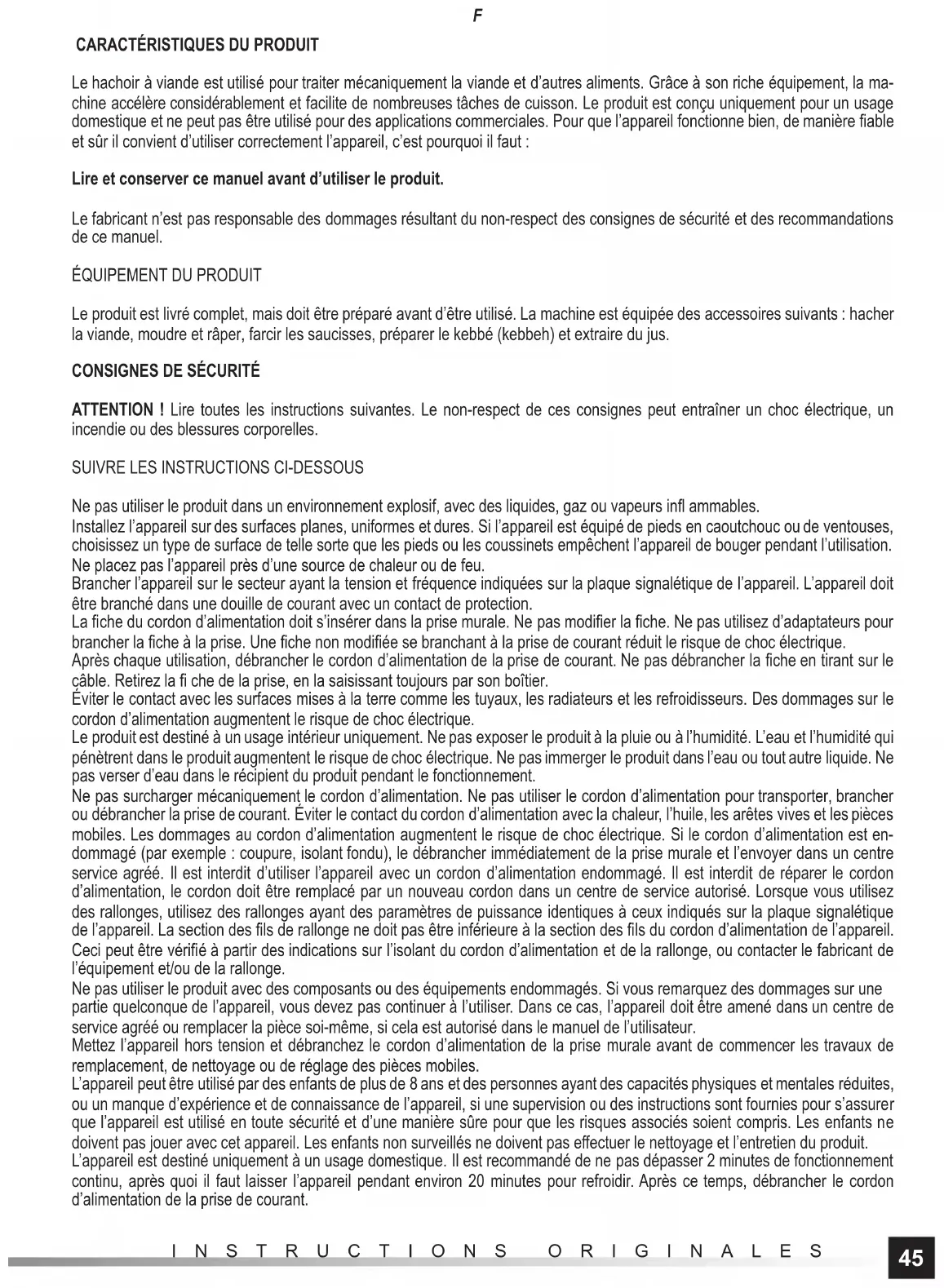

Le hachoir à viande est utilisé pour traiter mécaniquement la viande et d'autres alimentes. Grace à son riche équipement, la machine accélère considérablement et facilité de nombreuses tâches de cuisson. Le produit est concu uniquement pour un usage domestique et ne peut pas été utilisé pour des applications commerciales. Pour que l'appareil fonctionne bien, de manière fiable et sur il convient d'utiliser correctement l'appareil, c'est pourquoit il faut :
Lire et conserver ce manuel avant d'utiliser le produit.
Le fabricant n'est pas responsable des dommages resultant du non-respect des consignes de sécurité et des recommendations de ce manuel.
ÉQUIPEMENT DU PRODUIT
Le produit est livré complé, mais doit être préparé avant d'être utilisé. La machine est équipée des accessoires suivants : hacher la viande, moudre et raper, farcir les saucisses, préparer le kebbé (kebbeh) et extraire du jus.
Consignes de securité
ATTENTION! Lire toutes les instructions suivantes. Le non-respect de ces consignes peut entraîner un choc électrique, un incendie ou des blessures corporelles.
SUIVRE Les instructions ci-dessous
Ne pas utiliser le produit dans un environnement explosif, avec des liquides, gaz ou vapeurs inflammables.
Instalz l appareil sur des surfaces planes, uniformes et dures. Si l'appareil est equiped de pieds en caoutchouc ou de ventouses, choisissez un type de surface de telle sorte que les pieds ou les coussinets empchent l'appareil de bouger pendant I'utilisation.
Ne placez pas l'appareil pres d'une source de chaleur ou de feu.
Brancher l'appareil sur le secteur ayant la tension et fréquence indiquées sur la plaque signalétique de l'appareil. L'appareil doit être branché dans une douille de courant avec un contact de protection.
La fiche du cordon d'alimentation doit s'insérer dans la prise murale. Ne pas modifier la fiche. Ne pas utilisez d'adaptateurs pour brancher la fiche à la prise. Une fiche non modifiee se branchant à la prise de courant réduit le risque de chic électrique.
Aprese chace utisation, debrancher le cordon d'alimentation de la prise de courant. Ne pas debrancher la fiche en tirant sur le cable. Retirez la fi che de la prise, en la saississant always par son boitier.
Eviter le contact avec les surfaces mises à la terre comme les tuyaux, les radiateurs et les refroidisseurs. Des dommages sur le cordon d'alimentation augmentent le risque de chic électrique.
Le produit est destiné à un usage interieur uniquement. Ne pas exposer le produit à la pluie ou à l'humidité. L'eau et l'humidité qui pénétre dans le produit augmentent le risque de chic électrique. Ne pas immer le produit dans l'eau ou tout autre liquide. Ne pas verser d'eau dans le recipient du produit pendant le fonctionnement.
Ne pas surcharger mecaniquement le cordon d'alimentation. Ne pas utiliser le cordon d'alimentation pour transporter, brancher ou débrancher la prise de courant. Éviter le contact du cordon d'alimentation avec la chaleur, l'huile, les arêtes vives et les pieces mobiles. Les dommages au cordon d'alimentation augmentent le risque de chic électrique. Si le cordon d'alimentation est endommaged (par exemple : coupure, isolant fondu), le débrancher immédiatement de la prise murale et l'envoyer dans un centre service agrée. Il est interdit d'utiliser l'appareil avec un cordon d'alimentation endommaged. Il est interdit de réparer le cordon d'alimentation, le cordon doit être remplace par un nouveau cordon dans un centre de service autorisé. Lorsque vous utilisez des rallonges, utilisez des rallonges ayant des paramètres de puissance identiques à ceux indiqués sur la plaque signalétique de l'appareil. La section des fils de rallonge ne doit pas être inférieure à la section des fils du cordon d'alimentation de l'appareil.
Ceci peut etre verifie a partir des indications sur l'isolant du cordon d'alimentation et de la rallonge, ou contacter le fabricant de I'equipement et/ou de la rallonge.
Ne pas utiliser le produit avec des composants ou des équipements endommages. Si vous remarquez des dommages sur une partie quelconque de l'appareil, vous doivent pas continuer à l'utiliser. Dans ce cas, l'appareil doit être amné dans un centre de service agréé ou remplacer la piece soi-même, si cela est autorisé dans le manuel de l'utilisateur.
Mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise murale avant de commencer les travaux de remplacement, de nettoyage ou de réglage des pieces mobiles.
L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacité physiques et mentales réduites, ou un manque d'expérience et de reconnaissance de l'appareil, si une supervision ou des instructions sont fournies pour s'assurer que l'appareil est utilisé en toute sécurité et d'une manière sure pour que les risques associés soient compris. Les enfants ne doivent pas journé avec cet appariel. Les enfants non surveillés ne doivent pas effectuer le nettoyage et l'entretien du produit.
L'appareil est destiné uniquement à un usage domestique. Il est recommandé de ne pas dépasser 2 minutes de fonctionnement continu, après quoi il faut laisser l'appareil pendant environ 20 minutes pour refroidir. Àpres ce temps, débrancher le cordon d'alimentation de la prise de courant.
La durée maximale de fonctionnement continu ne doit pas dépasser 10 minutes, après quoi le produit doit être étant et laissé refroidir automatiquement pendant 10 minutes supplémentaires. Une surcharge du produit entraîne une usure plus rapide et peut également endommager le produit.
Ne pas utiliser de hachoir pour moudre les alimentés durs. Les viandes doivent être préparées pour le hachage par enlevement de la peau, des os et du cartilage. Les autres produits alimentaires doivent être préparés pour le hachage en enlevant les pierres, les tiges, les coquilles et toutes les autres parties dures. Ne pas moudre de produits alimentaires congelés.
Installation avant l'utilisation
Retirer le produit de son emballage, enlever tous les composants de l'emballage et laver tous les composants de l'entrainment conformément aux instructions de la section : « Entretien du produit »
Régler le produit selon les instructions.
Monter le corps de l'accessaire de hachage ou le corps de l'accessaire de rapiage et de coupe. Monter le corps en le fixant à la douille de montage, puis en serrant le bouton (II) pour le verrouiller dans cette position.
Attention! Le bord arriré du corps presente des languettes qui doivent frapper les creux de la douille. La bride du corps comporte un évidement rond dans lequel l'extrémité du fi letage de la vis de serrage doit frapper.
Vérifiez que le montage est correct. Le corps de l'accessoire monté correctement ne peut être démonté qu'en devissant le bouton de verrouillage.
Accessoire de hachage de la viande
Raccorder le corps de l'accessaire à la douille de montage. Insérer la vis de hachage dans le corps de façon à ce que l'axe de l'entrainment touche le trou de la vis (III).
Placer la lame sur la douille carree, les tranchants doivent etre diriges vers lextérieur de I'accessaire (IV).
Insérer la crépine. La crépine a des languettes de positionnement sur le bord, qui doivent frapper les encoches à l'avant de l'accessoire (V).
Les crépines fournies avec le produit ont des trous de tailles différentes. Plus les ouvertures sont petites, plus les alimentés seront hachés finement pendant le hachage.
Attention! Une seule crépine peut être montée à la fois.
Visser l'écrou de serrage (VI) sur le fi letage de sortie de l'accessoire.
Placer le plateau d'alimentation sur l'ouverture d'entrée. Le support du plateau d'alimentation a I'encoche dans laquelle la langue-ette dans la bride de I'ouverture d'entrée devrait frapper. (VII)
Vérifi er que le pouvoir peut être facilement inséré et retire de l'ouverture d'entrée.
Accessoire de rembourse des saucisses (IX)
Glisser l'embout à rembourrer dans l'anneau aussi loin que possible. Monter comme l'accessoire de hachage de la viande, mais avant de visser l'écrou de fi xation, monter l'embout à rembourrer les saucisses avec l'anneau.
Accessaire de préparation du kebbé (X)
Raccorder le corps de l'accessaire à la douille de montage et insérer une vis de hachage dans le corps.
La partie arrête de l'embout à kebbé est équipée de languettes de positionnement, qui doivent frapper les encoches à l'avant de l'accosaire.
Insérer la partie avant de l'embout à kebbé et fi xer l'ensemble en serrant l'écrou de fi xation.
Accessoire de rapiage et de broyage (XI)
L'accessoire a un corps séparé et un pouvoir séparé.
Monter le corps de l'accessoire dans la douille de l'entrainment.
Glisser le tambour dans le corps. Les trous dans le tambour sont très tranchants et doivent être manipulés avec précaution pour évider les blessures.
Les languettes de l'axe de l'accessoire doivent coïncider avec les encoches dans le trou de la paroi arrêté du tambour (XII).
Fixer le tambour avec l'anneau de I'embout (XIII). Placer I'anneau sur la partie avant du corps de I'accessaire de façon à ce que le repère sur la paroi avant du corps montre le symbole d'un cadenas ouvert. Tourner ensuite I'anneau de maniere à ce que le repère indique le symbole du cadenas fermé. Verifi er que I'anneau ne peut pas etre retire du corps de I'accessaire.
Vérifi er que le pouvoir peut être facilement inséré et retire de l'ouverture d'entree.
Attention! Ne pas utiliser le pouvoir de l'accessoire de hachage dans cet accessoire.
Le produit est equipé de trois tambours. Deux tambours à trous ronds sont utilisés pour le rapage. Plus les trous sont grands, plus les copeaux sont gros. Le tambour à trous rectangulaires est utilisé pour le broyage.
Après avoir monté l'accessoire sélectionné, placer un récipient sous la sortie de l'accessoire. Le produit est prét à l'emploi.
Mise en service du produit
S'assurer qu'aucun des interrupteurs n'est enforcé, appuyer sur le bouton « STOP & RESET », puis brancher la fiche du cordon d'alimentation dans la prise.
Le produit a un interrupteur marqué :
« ON » qui démarre à la pleine vitesse du produit,
« HALF » qui démarre à la demi-vitesse du produit.
La touche « REVERSE » active la marche arrière.
La touche « STOP & RESET » permet d'arrêter le produit.
La mise en marche de l'appareil s'effectue en appuyant sur l'interrupteur marqué ON ou HALF. Il n'est pas nécessaire de maintainir l'interrupteur dans cette position.
L'appareil s'eteint en appuyant sur la touche STOP & RESET. Attendre que la vitesse du moteur s'arrête.
Le bouton marquee REVERSE est destiné au fonctionnement de la marche arrêté à court terme. Appuyer et maintainir le bouton dans cette position. L'affichage commence à tourner dans la direction opposée, ce qui vous permet de nettoyer l'intérieur de l'accessoire de la nourriture. En relachant le bouton, l'appareil s'arrête automatiquement.
Utiliser la marche arriere lorsque les performances de la machine sont réduites. Tourner la vis dans la direction opposée permet desteroler la nourriture de l'intérieur de I'accessoire. Redemarrer ensuite I'appareil en appuyant le bouton ON ou HALF en broyant à nouveau les alimentes. Si vous remarquez toujours une baisse de performance, arrêtez I'appareil, débranchez, demontez et nettoyez manuellement I'accessaire selon les instructions de la section « Entretien du produit »
Après avoir terminé de travailler, éteindre l'appareil en appuyant le bouton STOP & RESET, puis débrancher le cordon d'alimentation du produit de la prise murale et commencer l'entretien du produit.
Entretien et stockage
ATTENTION! Ne jamais immerger le boitier d'entrainment dans de l'eau ou d'autres liquides. Cela peut entraîner un choc électrique et endommager le produit. Tous les éléments des accessoires peuvent être nettoyés et immergés dans l'eau ou le lavés sous le jet d'eau.
Les parties de l'appareil qui ont ete en contact avec des alimentes doivent etre nettoyees immediatement apres usage. Les residus alimentaires sechEs peuvent sceller les pioces du prodit, ce qui peut entrainer une perte de performance ou meme endommager la machine. Si cela se produit, immeter les pioces decrites comme pouvant etre immergees dans de I'eau chaude avec du liquide vaisselle et les laisser tremper, puis les nettoyer avec une eponge douce ou une brosse et de I'eau avec du liquide vaisselle. Aucune des pieces de I'appareil ne convient au lavage dans un lave-vaisselle mecanique. Cela peut entrainer une perte de forme, de couleur et de texture des materiaux dont ils sont faits.
Nettoyer les trous dans l'accessoire pour jus et les crepines de l'accessaire de broyage avec une brosse en plastiqueouple. Ne pas utiliser d'objets tranchants (y compris les lave-vaiselle) pour nettoyer toute partie du produit.
Nettoyer le boitier d'entrainement avec un chiffon doux imbibé d'une solution aquaree et d'un détergent doux. Essuyer jusqu'au séchage. N'utilisez pas de produits de nettoyage abrasifs.
Assurez-vous que toutes les pieces sont nettoyées et séchéées avant de connecter l'appareil à l'alimentation électrique. Entreposer le produit dans un endroit sec et à l'objet. Protégez la zone de stockage contre tout accès non autorisé, en particulier aux enfants. Conserver le produit dans l'emballage unique fourni avec le produit.
PARAMÉTRES TECHNIQUES
| Paramètre Unité de mesure Valeur | ||
| Rétérence catalogue 67901 | ||
| Tension nominale [V~] 220-240 | ||
| Fréquence nominale [Hz] 50 / 60 Hz | ||
| Puisance nominale | [W] | 1200 |
| Classe de protection électrique | II | |
| Masse | [kg] | 4,4 |
