67901 - Tritacarne Lund - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 67901 Lund in formato PDF.
| Tipo di prodotto | Tritacarne e accessori (grattugia, macinazione, insaccatura, kebbeh) |
| Marca / Modello | Lund / 67901 |
| Potenza nominale | 1200 W |
| Tensione / Frequenza | 220-240 V ~ / 50-60 Hz |
| Classe di protezione elettrica | II (doppio isolamento) |
| Peso | 4,4 kg |
| Durata massima di funzionamento continuo | 10 minuti, poi pausa di 10 minuti |
| Velocità | Velocità massima, mezza velocità, retromarcia |
| Accessori inclusi | Griglia forata (3 misure), lama, vite di macinazione, vassoio di alimentazione, beccuccio per salsicce, beccuccio per kebbeh, tamburo per grattugia (2 misure) e per macinazione (rettangolare) |
| Funzioni principali | Triturazione della carne, grattugiatura, macinazione, insaccatura di salsicce, preparazione di kebbeh |
| Manutenzione | Accessori lavabili in acqua (non in lavastoviglie), corpo motore pulito con un panno umido |
| Sicurezza | Arresto con pulsante STOP & RESET, retromarcia per disostruire, protezione contro il sovraccarico |
| Ricambi disponibili | Lama, vite di macinazione, griglie, tamburi, dado di fissaggio, anelli |
| Riparabilità | Riparazione solo da centro autorizzato; cavo di alimentazione non riparabile, deve essere sostituito |
| Uso previsto | Solo uso domestico (non commerciale) |
Domande frequenti - 67901 Lund
Domande degli utenti su 67901 Lund
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tritacarne in formato PDF gratuitamente! Trova il tuo manuale 67901 - Lund e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 67901 del marchio Lund.
MANUALE UTENTE 67901 Lund
- unità motore
- pulsante di accensione
- pulsante di velocità dimezzata
- pulsante di spegnimento
- pulsante di marcia indietro
- pomello di bloccaggio dell'accessorio
- cavo di alimentazione con spina
- attacco per accessori
- corpo dell'accessorio tritacarme
- coclea tritacame
11.coltello - piastra
- anello di fi ssaggio
- vassoio di riempimento
- pressino dell'accessorio tritacarme
16.accessorio per insaccati - fl angia dell'accessorio per insaccati
- parte anteriore dell'accessorio per kibbeh
- parte posteriori dell'accessorio per kibbeh
- corpo dell'accessorio aff attatrice-grattugia
21.tamburo - pressino dell'accessorio aff ettatrice-grattugia
- fl angia dell'accessorio aff ettatrice-grattugia
NL
Leggere il manuale d'uso
Lees de instructies
AiaaBaeTe Tis oDnyies xponns
Contatto sicuro con il cibo
Veilig contact met vo
Aoaae Tnepn e Ta TpOipua
Seconda classe di sicurezza elettrica
Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositi elettrici fuori sono rifiuti riciclabili - non vanno buttati in contentitori per rifiuti domestici, in quanto contengono sostanze pericolose per la salute e l'ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della protezione dell'ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei rifiuti buttati, è necessario che siano riusati, riciclati o recuperati in qualiasi modo.
BESCHERMING VAN HET MILIEU
Produsul are un comutator marcat cu:
"ON" (pornit), care porneste masina la turatie maxima,
RO

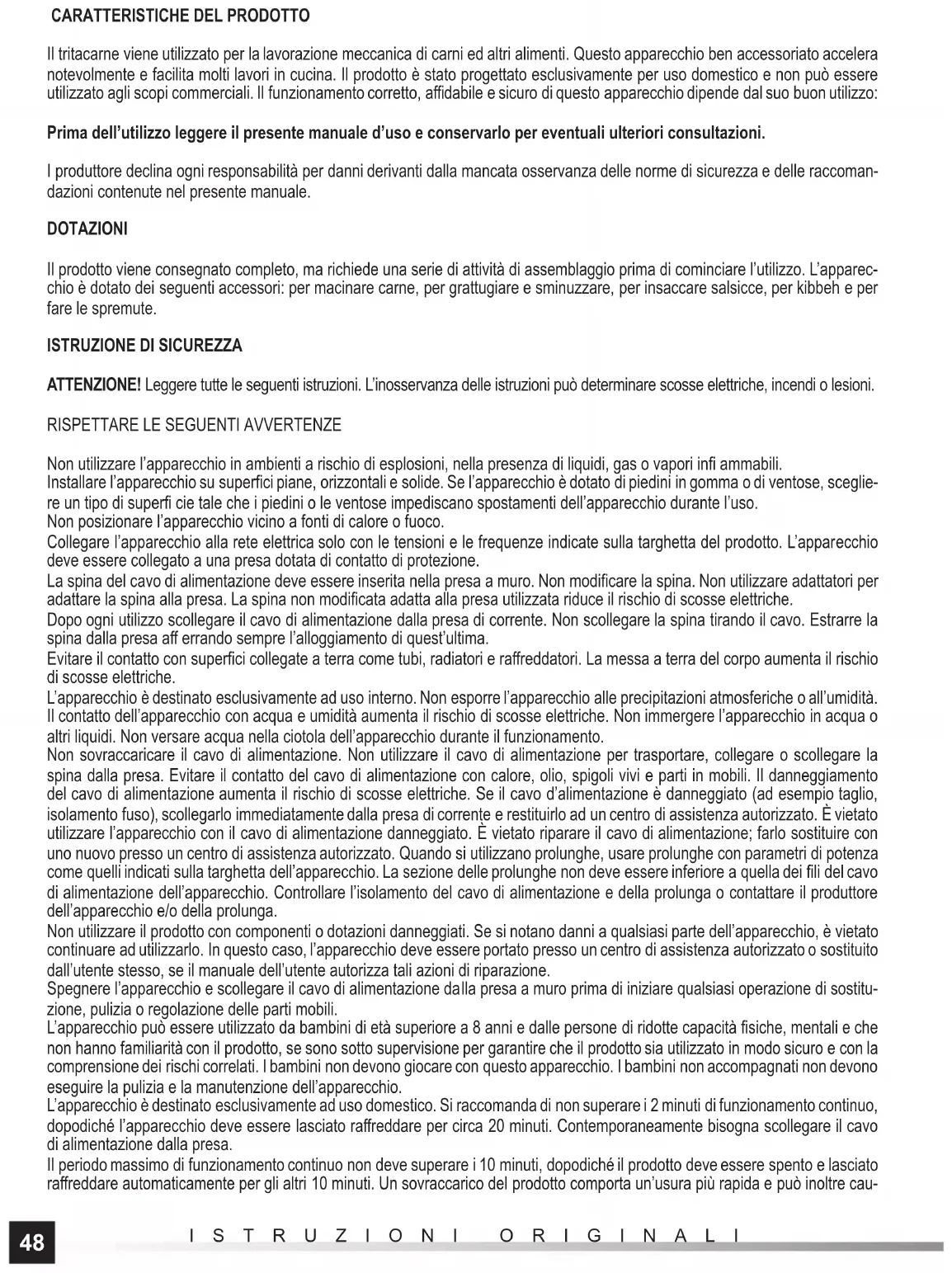

Il tritacarne viene utilizzato per la lavorazione meccanica di carni ed altri alimenti. Questo apparecchio ben accessoriato accelerata notevolmente e facilità molti lavori in cucina. Il prodotto è stato progettato esclusivamente per uso domestico e non più essere utilizzatoagli scopi commerciali. Il funzionamento corretto,affidabile e sicuro di questo apparecchio dipende dal suo buon utilizzo:
Prima dell'utilizzo leggere il presente manuale d'uso e conservarlo per eventuali ulteriori consultagioni.
I produttore declina agli responsabilità per anni derivanti alla mancata osservanza delle norme di sicurezza e delle raccomandazioni contente nel presente manuale.
DOTAZIONI
Il prodotto viene consegnato completo, ma richiede una series di attività di assemblaggio prima di cominciare l'utilizzo. L'apparecchio è dotato dei seguenti accessori: per macinare carne, per gratugiare e sminuzzare, per insaccare salsicce, per kibbeh e per fare le spremitte.
ISTRUZIONE DI SICUREZZA
ATTENZIONE! Leggere tutte le seguenti istruzioni. L'inosservanza delle istruzioni cui determinare scosse elettriche, incendi o lesions.
RISPETTARE LE SEGUENTI AVVERTENZE
Non utilisezare l'apparecchio in ambienti a rischio di esplioni, nella presenza di liquidi, gas o vapori infi ammabili.
Installare l'apparecchio su superfici piane, orizzontali e solide. Se l'apparecchio è dotato di piedini in gomma o di ventose, scegliere un tipo di superfici cie tale che i piedini o le ventose impediscano spostamenti dell'apparecchio durante l'uso.
Non posizionare l'apparecchio vicino a fonti di calore o fuoco.
Collegare l'apparecchio alla rete elettrica solo con le tensioni e le frequenze indicate sulla targhetta del prodotto. L'apparecchio deve essere collegato a una presa dotata di contatto di protezione.
La spina del cavo di alimentazione deve essere insertita nella presa a muro. Non modificare la spina. Non utilizzato adattatori per adattare la spina alla presa. La spina non modificata adatta alla presa utilizzata riduce il rischio di scosse elettriche.
Dopogni utilizzo scollegare il cavo di alimentazione nella presa di corrente. Non scollegare la spina tirando il cavo. Estrarre la spina nella presa aff errando sempre l'alloggiamento di quest's ultima.
Evitare il contatto con superfici collegate a terra come tubi, radiatori e raffreddatori. La messa a terra del corpo aumenta il rischio di scosse elettriche.
L'apparecchio è destinato esclusivamente ad uso interno. Non esporre l'apparecchio alle precipitazioni atmosferiche o all'umidità. Il contatto dell'apparecchio con acqua e umidità augmente il rischio di scosse elettriche. Non immergere l'apparecchio in acqua o altri liquidi. Non versare acqua nella ciotola dell'apparecchio durante il funzionamento.
Non sovraccaricare il cavo di alimentazione. Non utilizzato il cavo di alimentazione per trasportare, collegare o scollegare la spina nella presa. Evitare il contatto del cavo di alimentazione con calore, olio, spigoli vivi e parti in mobili. Il danneggiamento del cavo di alimentazione augmente il rischio di scosse elettriche. Se il cavo d'alimentazione è danneggiato (ad esempio taglio, isolamento fuso), scollegarlo immediamente nella presa di corrente e restituirlo ad un centro di assistenza autorizzato. É vietato utilizzato l'apparecchio con il cavo di alimentazione danneggiato. É vietato riparare il cavo di alimentazione; farlo sostuire con uno nuovo presso un centro di assistenza autorizzato. Quando si utilizzato prolunghe, usare prolunghe con parametri di potenza come quelli indicati sulla targhetta dell'apparecchio. La sezione delle prolunghe non deve essere inferiore a quella dei fili del cavo di alimentazione dell'apparecchio. Controllare l'isolamento del cavo di alimentazione e della prolonga o contattare il produttore dell'apparecchio e/o della prolonga.
Non utilizzato il prodotto con componenti o dotazioni danneggiati. Se si notano danni a qualsiasi parte dell'apparecchio, è vietato continuare ad utilizzato. In quello caso, l'apparecchio deve essere portato presso un centro di assistenza autorizzato o sostituito dall'utente stesso, se il manuale dell'utente autorizza tali azioni di riparazione.
Spagnere l'apparecchio e scollegare il cavo di alimentazione alla presa a muro prima di iniziare qualiasi operazione di sostituzione, pulizia o regolazione delle parti mobili.
L'apparecchio puo essere utilizzato da bambini di eta superiore a 8 anni e delle personi di ridotte capacita fisiche, mentali e che non hanno familarità con il prodotto, se sono molto supervisione per garantire che il prodotto sautilizzato in modo sicuro e con la comprensione dei rischi correlati. I bambini non devono giocare con quello apparecchio. I bambini non accompagnati non devono esquire la pulizia e la manutenzione dell'apparecchio.
L'apparecchio è destinato esclusivamente ad uso domestico. Si raccomanda di non superare i 2 minuti di funzionamento continuo, dopodiché l'apparecchio deve essere lasciat o raffreddare per circa 20 minuti. Contemporamente bisogna scollegare il cavo di alimentazione alla presa.
Il periodo massimo di funzionamento continuo non deve superare i 10 minuti, dopodiché il prodotto deve essere spento e lasciat o raffreddare automaticamente per gli altri 10 minuti. Un sovraccarico del prodotto comporta un'usura più rapida e vuo inoltre cau
sare danni al prodotto stesso.
Non usare il tritacarne per macinare cibi duri. Le carni devono essere preparate per la macinazione mediante l'asportazione della pelle, delle ossa e delle cartilagini. Gli altri prodotti alimentari devono essere preparati per essere macinati rimuovendo noccioli, gambi, gusci e tutte le altre parti dire. Non macinare prodotti alimentari surgelati.
USO DEL PRODOTTO
Preparazione del prodotto per l'utilizzo
Rimuovere il prodotto dall'imballaggio, rimuovere tutti i componenti dell'imballaggio e lavare tutte le parti installabili sull'unità motore seguito le istruzioni della sezione: "Manutenzione del prodotto".
Posizionare il prodotto secondo le istruzioni.
Installare il corpo dell'accessorio tritacarne oppure il corpo dell'accessorio affettatrice-grattugia. Installare il corpo inserendolo nell'attacco per accessori e avvitando il pomello (II) bloccarlo in questa posizione.
Attenzione! Il bordo posteriore del corso è dotato di linguette che devono entrare esattamente nelle scanalature dell'attacco. La flangia del corso è dotata di un incavo rotondo in cui delve entrare l'estremità della filettatura della vite di serraggio.
Verificare la correttezza dell'installazione. Il corso dell'accessorio installato correttamente puo essere rimioso solo svitando il pomello di bloccaggio.
Accessorio tritacarne
Inserire il corpo dell'accessorio nell'attacco per accessori. Inserire la coclea tritacarme nel corpo in modo tale che l'asse motore entri nella coclea (III).
Infare coltello nella sede quadrata, i bordi taglienti devono essere riviolti versus l'esterno dell'accessorio (IV).
Infilare la piastra. La piastra è dotata di linguette di posizionamento sul bordo che devono entrare esattamente nelle scanalature della parte anteriore dell'accessorio (V).
Le piastre fornite con il prodotto sono dotate di fori di diverse dimensioni. Quanto più piccoli sono i fori, tanto più fine sare la macinazione di prodotti alimentari.
Attenzione! Solo una piatra alla volta cui quere essere insertita.
Avvitare l'anello di fi ssaggio (VI) sul fi letto di uscita dell'accessorio.
Posizionare il vassoio di riempimento sull'imboccatura. L'elemento di fissaggio del vassoio di riempimento è dotato di una scanalatura in cui delve entrare la linguetta dell'imboccatura. (VII)
Verifi care che il pressino possa essere facilitmente inserito e rimioso dall'imboccatura.
Accessorio per insaccare salsicce (IX)
Inserire a fondo l'accessorio per insaccati nella flangia. Quito accessorio deve essere installato come l'accessorio tritacarme, ma prima di avvitare Ianello di fi ssaggio, installare I'accessorio per insaccare salsicce con la fl angia.
Accessorio per kibbeh (X)
Inserire il corpo dell'accessorio nell'attacco per accessori e inserire la coclea tritacarme nel corpo.
La parte posteriore dell'accessorio per kibbeh è dotata di linguette di posizionamento che devono entrare esattamente nelle scanalature della parte anteriore dell'accessorio.
Inserire la parte anteriore dell'accessorio per kibbeh e fi sare il tutto avvitando l'anello di fi ssaggio.
Accessorio aff ettatrice-grattugia (XI)
L'accessorio è dotato di un corpo e un pressino separati.
Inserire il corpo dell'accessorio nell'attacco per accessori dell'unità motore.
Inserire il tamburo nel corpo. I fori del tamburo sono molto affilati e devono essere maneggiati con prudenza per evitare ferite.
Le linguette dell'asse dell'accessorio devono entrare esattamente nelle scanalature della parte posteriore del tamburo (XII).
Fissare il tamburo con la flangia dell'accessorio (XIII). Inserire la flangia sulla parte anteriore del corpo dell'accessorio in modo che l'indicatore sulla parete anteiore del corpo mostri il symbolo del lucchetto aperto. Quindi ruotare la flangia in modo che l'indicatore mostri il symbolo del lucchetto chiuso. Verifi care che la fl angia non possa essereolta dal corpo dell'accessorio.
Verifi care che il pressino possa essere facilitmente inserito e rimioso dall'imboccatura.
Attenzione! Non utilizzare per questo accessorio il pressino dell'accessorio tritacarne.
Il prodotto è dotato di tre tamburi. Per gratugiare si utilizzato due tamburi con fori circolari. Più grandi sono i fori, più grands sono i pezzetti ottenuti. Il tamburo con fori rettangolari è utilizzato per affettare.
Dopo aver montato l'accessorio selezionato,METTE un contentatore sotto la sua uscita. Il prodotto è pronto per l'uso.
Messa in servizio dell'apparecchio
Assicurarsi che nessuno dei pulsanti sua premuto, premere il pulsante "STOP & RESET" e quando insere la spina del cavo di alimentazione nella presa.
Il prodotto ha un pulsante:
"ON" che attiva la velocità massima del prodotto,
"HALF" che attiva la velocità dimezzata del prodotto.
Il pulsante "REVERSE" attiva la retromarcia.
Il pulsante "STOP & RESET" viene utilizzato per arrestare il prodotto.
L'attivazione dell'apparecchio avviene premendo il pulsante ON o HALF. Non è necessario tenere premuto il pulsante in questa posizione.
L'apparecchio si spegne premendo il pulsante STOP & RESET. Attendere l'arresto del motore.
Il pulsante REVERSE è previsto per un funzionamento temporaneo della retromarcia. Premere e tenere premuto il pulsante in questa posizione. La coclea inizia a ruotare nella direzione opposta, offrendo la possibilità di rimuovere il cibo dall'interno dell'accessorio. Rilasciendo il pulsante, l'apparecchio si arresta automaticamente.
Utilizzare la retromarcia in caso di calo delle prestazioni dell'apparecchio. Quando la coclea gira nella direzione opposta, è possibile rimuovere il cibo dall'interno dell'accessorio. Quindi riavviare l'apparecchio premendo il pulsante ON o HALF e macinare nuovamente il cibo. Se il calo delle prestazioni continua a verificarsi, spegnere l'apparecchio, scollegare, smontare e pulire manually l'accessorio seguendo le istruzioni riportate nella sezione "Manutenzione del prodotto".
Al terme dei lavori, spegnere l'apparecchio premendo il pulsante STOP & RESET, quindi scollegare il cavo di alimentazione del prodotto alla presa e provvedere alla manutenzione del prodotto.
MANUTENZIONE E CONSERVAZIONE
ATTENZIONE! Non immergere mai l'alloggiamento dell'unità motore in acqua o altri liquidi. Ciò pou provocare scosse elettriche e danneggiare il prodotto. Tutti gli elementi degli accessori possono essere immersi in acqua o lavati sotto il getto d'acqua.
Le parti dell'apparecchio che sono state a contatto con gli alimenti devono essere pulite subito come l'uso. I residui di cibo essiccati possono sigillare le parti del prodotto, il che può portare ad un calo delle prestazioni dell'apparecchio o addirittura al suo danneggiamento. In tal caso, immershere in acqua calda con detersivo per piatti tutte le parti che si possono immershere, lasciarle riposare in acqua, quindi pulirle con una spugna morbida o una spazzola morbida in acqua con detersivo per piatti. Nessuna delle parti dell'apparecchio è lavabile in lavastoviglie meccaniche. Ciò può portare alla perdita di forma, colore e consistenza dei materiali con cui sono state realizzate.
Pulire i fori dell'estrattore succo e delle piastre dell'accessorio tritacame usinga una spazzola di plastica morbida. Non utilizzare oggetti appuntiti (comprese spugnette per piatti) per pulire qualsiasi parte del prodotto.
Pulire l'alloggiamento dell'unità motre con un panno morbido inumidito con una soluzione di acqua e detergente delicato. Asciu-gare. Non utilizzato detergenti abrasivi.
Assicurarsi che tutte le parti siano pulite e asciugate prima di collegare l'apparecchio all'alimentazione elettrica. Conservare il prodotto in luogo asciutto e all'ombra. Proteggere l'area di conservazione da accessi non autorizzati, soprattutto da parte di bambini. Conservare il prodotto nell'imballaggio in cui viene fornito.
PARAMETRI TECNICI:
| Parametro Unità di misura Valore | ||
| Numero di catalogo 67901 | ||
| Tensione nominale [V~] 220 - 240 | ||
| Frequenza nominale [Hz] 50 / 60 Hz | ||
| Potenza nominale [W] 1200 | ||
| Classe di protezione elettrica II | ||
| Peso | [kg] | 4,4 |
