NÁVOD NA OBSLUHU 67901 Lund

3. zapínač polovičnej rýchlosti

13. upevňujúca matica

18. predná časť násadca na kibbeh

19. zadná časť násadca na kibbeh

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

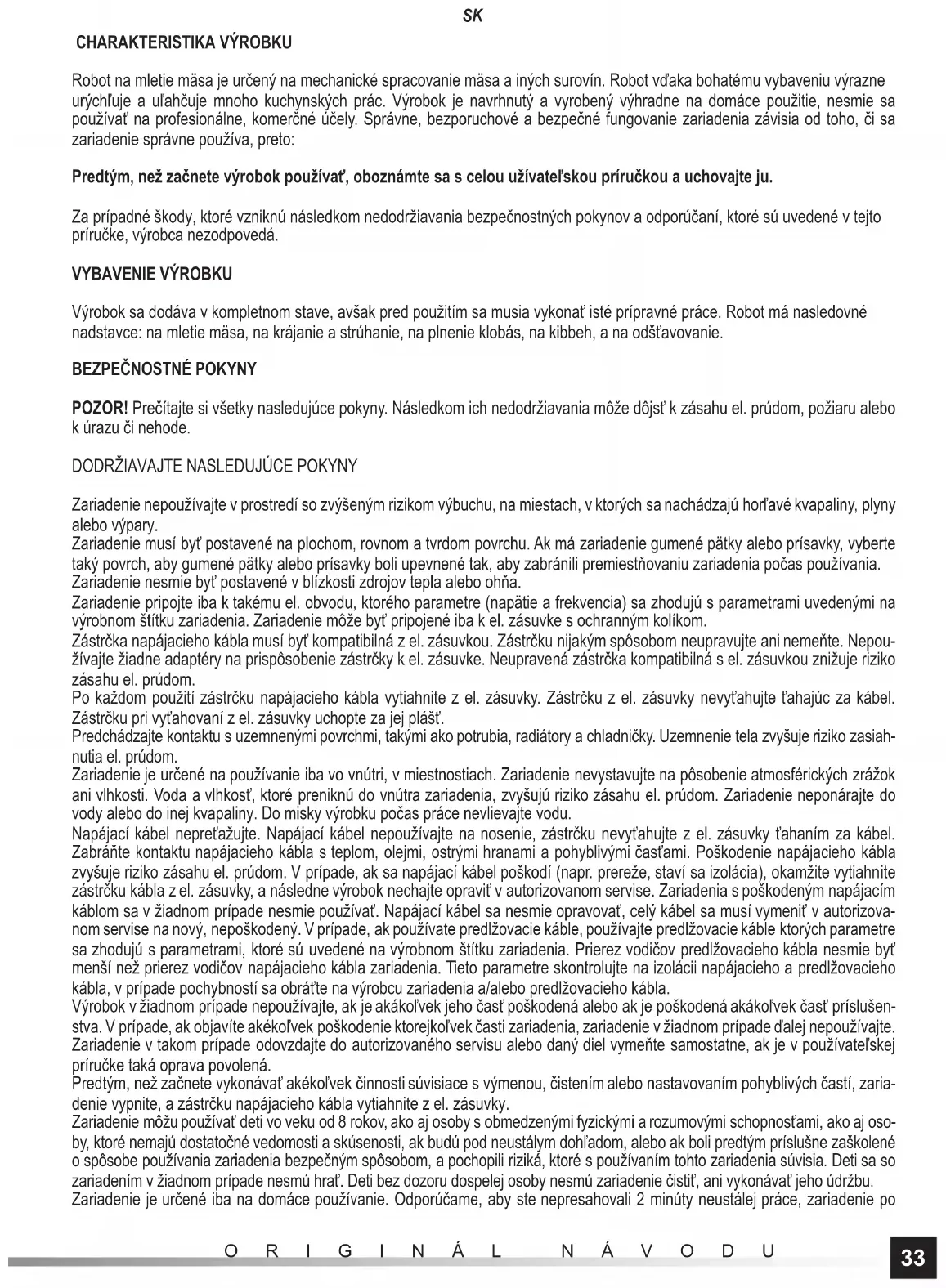

Robot na mletie mäsa je určený na mechanické spracovanie mäsa a iných surovín. Robot vďaka bohatému vybaveniu výrazne urýchľuje a uľahčuje mnoho kuchynských prác. Výrobok je navrhnutý a vyrobený výhradne na domáce použitie, nesmie sa používať na profesionálne, komerčné účely. Správne, bezporuchové a bezpečné fungovanie zariadenia závisia od toho, či sa zariadenie správne používa, preto: Predtým, než začnete výrobok používať, oboznámte sa s celou užívateľskou príručkou a uchovajte ju. Za prípadné škody, ktoré vzniknú následkom nedodržiavania bezpečnostných pokynov a odporúčaní, ktoré sú uvedené v tejto príručke, výrobca nezodpovedá.

Výrobok sa dodáva v kompletnom stave, avšak pred použitím sa musia vykonať isté prípravné práce. Robot má nasledovné nadstavce: na mletie mäsa, na krájanie a strúhanie, na plnenie klobás, na kibbeh, a na odšťavovanie.

POZOR! Prečítajte si všetky nasledujúce pokyny. Následkom ich nedodržiavania môže dôjsť k zásahu el. prúdom, požiaru alebo k úrazu či nehode.

DODRŽIAVAJTE NASLEDUJÚCE POKYNY

Zariadenie nepoužívajte v prostredí so zvýšeným rizikom výbuchu, na miestach, v ktorých sa nachádzajú horľavé kvapaliny, plyny alebo výpary. Zariadenie musí byť postavené na plochom, rovnom a tvrdom povrchu. Ak má zariadenie gumené pätky alebo prísavky, vyberte taký povrch, aby gumené pätky alebo prísavky boli upevnené tak, aby zabránili premiestňovaniu zariadenia počas používania. Zariadenie nesmie byť postavené v blízkosti zdrojov tepla alebo ohňa. Zariadenie pripojte iba k takému el. obvodu, ktorého parametre (napätie a frekvencia) sa zhodujú s parametrami uvedenými na výrobnom štítku zariadenia. Zariadenie môže byť pripojené iba k el. zásuvke s ochranným kolíkom. Zástrčka napájacieho kábla musí byť kompatibilná z el. zásuvkou. Zástrčku nijakým spôsobom neupravujte ani nemeňte. Nepou- žívajte žiadne adaptéry na prispôsobenie zástrčky k el. zásuvke. Neupravená zástrčka kompatibilná s el. zásuvkou znižuje riziko zásahu el. prúdom. Po každom použití zástrčku napájacieho kábla vytiahnite z el. zásuvky. Zástrčku z el. zásuvky nevyťahujte ťahajúc za kábel. Zástrčku pri vyťahovaní z el. zásuvky uchopte za jej plášť. Predchádzajte kontaktu s uzemnenými povrchmi, takými ako potrubia, radiátory a chladničky. Uzemnenie tela zvyšuje riziko zasiah- nutia el. prúdom. Zariadenie je určené na používanie iba vo vnútri, v miestnostiach. Zariadenie nevystavujte na pôsobenie atmosférických zrážok ani vlhkosti. Voda a vlhkosť, ktoré preniknú do vnútra zariadenia, zvyšujú riziko zásahu el. prúdom. Zariadenie neponárajte do vody alebo do inej kvapaliny. Do misky výrobku počas práce nevlievajte vodu. Napájací kábel nepreťažujte. Napájací kábel nepoužívajte na nosenie, zástrčku nevyťahujte z el. zásuvky ťahaním za kábel. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie napájacieho kábla zvyšuje riziko zásahu el. prúdom. V prípade, ak sa napájací kábel poškodí (napr. prereže, staví sa izolácia), okamžite vytiahnite zástrčku kábla z el. zásuvky, a následne výrobok nechajte opraviť v autorizovanom servise. Zariadenia s poškodeným napájacím káblom sa v žiadnom prípade nesmie používať. Napájací kábel sa nesmie opravovať, celý kábel sa musí vymeniť v autorizova- nom servise na nový, nepoškodený. V prípade, ak používate predlžovacie káble, používajte predlžovacie káble ktorých parametre sa zhodujú s parametrami, ktoré sú uvedené na výrobnom štítku zariadenia. Prierez vodičov predlžovacieho kábla nesmie byť menší než prierez vodičov napájacieho kábla zariadenia. Tieto parametre skontrolujte na izolácii napájacieho a predlžovacieho kábla, v prípade pochybností sa obráťte na výrobcu zariadenia a/alebo predlžovacieho kábla. Výrobok v žiadnom prípade nepoužívajte, ak je akákoľvek jeho časť poškodená alebo ak je poškodená akákoľvek časť príslušen- stva. V prípade, ak objavíte akékoľvek poškodenie ktorejkoľvek časti zariadenia, zariadenie v žiadnom prípade ďalej nepoužívajte. Zariadenie v takom prípade odovzdajte do autorizovaného servisu alebo daný diel vymeňte samostatne, ak je v používateľskej príručke taká oprava povolená. Predtým, než začnete vykonávať akékoľvek činnosti súvisiace s výmenou, čistením alebo nastavovaním pohyblivých častí, zaria- denie vypnite, a zástrčku napájacieho kábla vytiahnite z el. zásuvky. Zariadenie môžu používať deti vo veku od 8 rokov, ako aj osoby s obmedzenými fyzickými a rozumovými schopnosťami, ako aj oso- by, ktoré nemajú dostatočné vedomosti a skúsenosti, ak budú pod neustálym dohľadom, alebo ak boli predtým príslušne zaškolené o spôsobe používania zariadenia bezpečným spôsobom, a pochopili riziká, ktoré s používaním tohto zariadenia súvisia. Deti sa so zariadením v žiadnom prípade nesmú hrať. Deti bez dozoru dospelej osoby nesmú zariadenie čistiť, ani vykonávať jeho údržbu. Zariadenie je určené iba na domáce používanie. Odporúčame, aby ste nepresahovali 2 minúty neustálej práce, zariadenie po34

uplynutí tohto času nepoužívajte cca 20 minút, aby dostatočne vychladlo. Počas prestávky vytiahnite zástrčku napájacieho kábla z el. zásuvky. Maximálne trvanie neustálej práce by nemalo prekročiť 10 minút, zariadenie po uplynutí tohto času vypnite a nechajte ďalších 10 minút samočinne vychladnúť. Výrobok nepreťažujte, v opačnom prípade sa rýchlejšie opotrebuje, a tiež môže dôjsť k poškodeniu výrobku. Robot na mletie nepoužívajte na mletie tvrdých častí potravín. Mäso na mletie náležite pripravte, odstráňte kožu, kosti a chrupav- ky. Iné potraviny tiež náležite pripravte na mletie, tzn. odstráňte kôstky, tvrdé stonky, škrupiny a ulity, a všetky iné tvrdé časti. Tiež nemeľte zamrazené potraviny.

Príprava na prácu/používanie Výrobok vyberte z balenia a z obalu, odstráňte všetky časti balenia, a následne všetky časti, ktoré sa upevňujú k pohonu, umyte podľa pokynov, ktoré sú uvedené v bode: „Údržba výrobku“. Výrobok postavte podľa pokynov, ktoré sú uvedené v príručke. Pripevnite korpus nadstavca na mletie mäsa alebo korpus nadstavca na rezanie a strúhanie. Korpus namontujte nasledovne: najprv ho priložte k uchopeniu, a následne utiahnite koliesko (II) a zablokujte v danej polohe. Pozor! V zadnej časti korpusu sú jazýčky, ktoré musia vojsť do drážok v uchopení. V prírube korpusu sú okrúhle drážky, do ktorých musí vojsť koniec závitu prítlačnej skrutky. Skontrolujte, či je všetko namontované (upevnené) správne. Správne upevnený korpus nadstavca sa nedá odpojiť inak, než odskrutkovaním kolieska blokády. Nadstavec na mletie mäsa Korpus nadstavca upevnite k montážnemu lôžku. Do vnútra korpusu vložte závitovku tak, aby os pohonu zapadla do otvoru závitovky (III). Na štvorcové lôžko založte čepeľ; rezacie hrany musia smerovať vonku od nadstavca (IV). Založte sitko. Sitko má na hranách polohovacie jazýčky, ktoré musia zapadnúť do drážok spredu nadstavca (V). Sitká, ktoré boli dodané spolu s výrobkom, majú otvory s rôznou veľkosťou (priemerom). Čím menšie otvory, tým spracovávaná surovina bude počas mletia rozdrobená jemnejšie. Pozor! Súčasne môžete používať iba jedno sitko. Na výstupný závit nadstavca naskrutkujte upevňujúcu maticu (VI). Na vstupný otvor založte podávaciu tácku. Na upevnení podávacej tácky sú zárezy, do ktorých musí vojsť jazýček v hrdle vstup- ného otvoru. (VII) Skontrolujte, či budete môcť bez problémov vložiť a vybrať zatláčadlo z/do vstupného otvoru. Klobásový nadstavec (IX) Do vnútra krúžku úplne do konca vsuňte klobásový násadec. Namontujte tak ako nadstavec na mletie mäsa, ale pred naskrutko- vaním upevňujúcej matice založte ešte klobásový násadec s krúžkom. Násadec na kibbeh (X) Korpus nadstavca upevnite k montážnemu lôžku, a do vnútra korpusu vložte závitovku na mletie. Zadná časť násadca na kibbeh má polohovacie jazýčky, ktoré musia zapadnúť do drážok spredu nadstavca. Založte prednú časť násadca na kibbeh a celok zabezpečte dotiahnutím upevňujúcej matice. Nadstavec na krájanie a strúhanie (XI) Nadstavec má vlastný korpus a vlastné zatláčadlo. Korpus nadstavca upevnite k pohonu. Do vnútra korpusu vložte valec. Otvory valca majú veľmi ostré hrany, preto pri manipulácii s valcom postupujte opatrne, aby ste sa nezranili. Jazýčky osi nadstavca musia zapadnúť do drážok v otvore zozadu steny valca (XII). Valec zabezpečte krúžkom násadca (XIII). Krúžok založte na prednú časť korpusu nadstavca tak, aby značka na prednej stene korpusu ukazovala na symbol otvorenej zámky. Následne krúžok otočte tak, aby značka ukazovala na symbol zatvorenej zámky. Skontrolujte, či sa krúžok nedá z korpusu nadstavca stiahnuť. Skontrolujte, či budete môcť bez problémov vložiť a vybrať zatláčadlo z/do vstupného otvoru. Pozor! S týmto nadstavcom nepoužívajte zatláčadlo nadstavca na mletie. Spolu s výrobkom boli dodané tri valce. Dva valce s okrúhlymi otvormi na stieranie. Čím väčšie otvory, tým sú narezané/nastrú- hané kúsky väčšie. Valec s obdĺžnikovými otvormi je učený na strúhanie. Keď namontujete požadovaný nadstavec, pod výstupný otvor položte vhodnú nádobu. Výrobok je pripravený na používanie.35

Spúšťanie výrobku Uistite sa, č žiadny zapínač nie je stlačený, stlačte tlačidlo „STOP & RESET”, a následne zástrčku napájacieho kábla zastrčte do el. zásuvky. Výrobok má zapínač označený: „ON”, ktorým sa spúšťa plná rýchlosť, „HALF”, ktorým sa spúšťa polovičná rýchlosť. Stlačením tlačidla „REVERSE” sa spúšťa spätný chod. Stlačením tlačidla „STOP & RESET” sa zastavuje otáčanie výrobku. Zariadenie sa spúšťa stlačením zapínača ON alebo zapínača HALF. Zapínač nemusíte v tejto polohe stále držať. Zariadenie sa vypína stlačením tlačidla STOP & RESET. Počkajte, kým sa motor úplne nezastaví. Tlačidlo REVERSE je určené na krátkodobé spustenie spätného chodu. Toto tlačidlo stlačte a podržte v tejto polohe. Závitovka sa začne obracať opačným smerom, vďaka čomu môžete z vnútra nadstavca odstrániť zvyšky. Keď toto tlačidlo pustíte, tzn. prestanete stláčať, zariadenie sa samočinne zastaví. Spätný chod použite vtedy, keď klesne efektívnosť a výkon práce robota. Vďaka spätnému chodu závitovky môžete vrátiť späť suroviny nachádzajúce sa vo vnútri nadstavca. Následne zariadenie opätovne spustite stlačením tlačidla ON alebo tlačidla HALF, suroviny sa začnú opäť mlieť. Ak aj napriek tomu budete pozorovať pokles efektívnosti a výkonu, zariadenie zastavte, odpojte nadstavec, rozmontujte ho a dôkladne očistite všetky časti, podľa pokynov uvedených v bode „Údržba výrobku“. Po skončení práce zariadenie vypnite stlačením tlačidla STOP & RESET, následne vytiahnite zástrčku napájacieho kábla z el. zásuvky, a vykonajte potrebnú údržbu výrobku.

ÚDRŽBA A UCHOVÁVANIE

POZOR! Pohon nikdy neponárajte do vody alebo do inej kvapaliny. Môže dôjsť k zásahu el. prúdom, alebo sa môže poškodiť výrobok. Ponárať do vody a umývať prúdom vody môžete všetky nadstavce. Časti zariadenia, ktoré majú kontakt s potravinami, umývajte hneď po použití. Zaschnuté zvyšky potravín môžu zlepiť prvky vý- robku, čo môže viesť k zníženiu výkonnosti zariadenia, či dokonca k jeho poškodeniu. Avšak ak taká situácia nastane, v takom prípade ponorte tieto časti, ktoré sú opísané ako vhodné na ponorenie, a to do teplej vody s dodatkom prípravku na umývanie riadu a nechajte odmočiť, následne umyte mäkkou špongiou alebo kefou, a vodou s prípravkom na umývanie riadu. Žiadna časť zariadenia nie je vhodná na umývanie v umývačkách riadu. Môže to viesť k deformácii, k strate farby, k zmene štruktúry materi- álov, z ktorých sú tieto časti vyrobené. Otvory v odšťavovacom nadstavci a v sitách nadstavca na mletie mäsa očistite mäkkou plastovou kefou. Žiadnu časť výrobku nečistite ostrými predmetmi (vrátane drôteniek). Plášť pohonu čistite mäkkou handričkou jemne navlhčenou roztokom vody a jemného čistiaceho prípravku. Poutierajte dosucha. Nepoužívajte drsné čistiace prípravky. Predtým, než zariadenie pripojíte k el. napätiu skontrolujte, či sú všetky časti zariadenia čisté a suché. Výrobok uchovávajte na suchom a tmavom mieste. Miesto, na ktorom výrobok uchovávajte, chráňte pred prístupom nepovolaných osôb, predovšetkým detí. Výrobok uchovávajte v kusovom obale, v ktorom bol výrobok dodaný. TECHNICKÉ PARAMETRE Parameter Merná jednotka Hodnota Katalógové číslo 67901 Menovité napätie [V~] 220 – 240 Menovitá frekvencia [Hz] 50 / 60 Hz Menovitý príkon [W] 1200 Trieda ochrany pred zásahom el. prúdom II Hmotnosť [kg] 4,436
