| Type de produit | Pompe à eau filtrante pour bassin d'ornement |
| Marque | EHEIM |
| Modèle | Modul 4000 |
| Puissance nominale | 38 W |
| Débit maximal | 2300 l/h |
| Hauteur de refoulement max. | 2,4 m |
| Profondeur d'immersion max. | 1 m |
| Dimensions (L × l × H) | 385 × 230 × 120 mm |
| Longueur du câble | 10 m |
| Température de l'eau | 4 °C à 35 °C |
| Raccordements d'eau | 1/2" – 3/4" – 1" |
| Tension / fréquence | 220 – 240 V / 50 Hz |
| Indice de protection | IP68 (immersion permanente) |
| Utilisation | Bassins d'ornement, fontaines, chutes d'eau, aération, brassage |
| Fonctions principales | Filtration, circulation, aération, création de jeux d'eau |
| Entretien | Nettoyage régulier des cartouches filtrantes, de la pompe et des buses |
| Sécurité | Disjoncteur thermique, protection contre la marche à sec, IP68 |
| Pièces détachées disponibles | Cartouches filtrantes, roue de pompe, joints, buses de jeu d'eau |
| Informations générales | Notice multilingue, durée de vie prolongée par entretien régulier, utilisation en extérieur |
FOIRE AUX QUESTIONS - Modul 4000 EHEIM
Questions des utilisateurs sur Modul 4000 EHEIM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice Modul 4000 - EHEIM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Modul 4000 de la marque EHEIM.
MODE D'EMPLOI Modul 4000 EHEIM

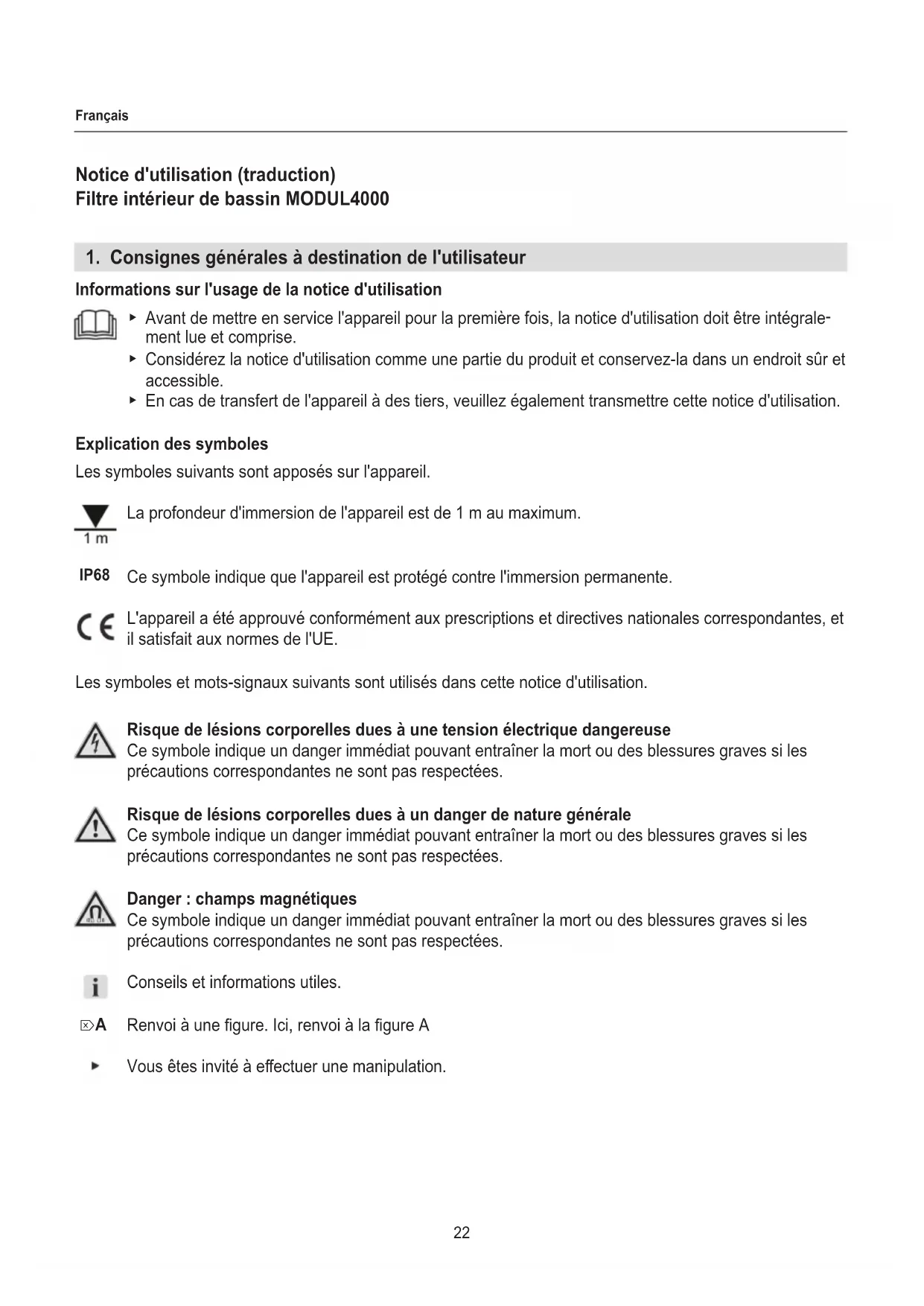

Informations sur l'usage de la notice d'utilisation
- Avant de mettre en service l'appareil pour la première fois, la notice d'utilisation doit être intégralement lue et comprise.
- Considérez la notice d'utilisation comme une partie du produit et conservez-la dans un endroit sûr et accessible. En cas de transfert de l'appareil à des tiers, veuillez également transmettre cette notice d'utilisation.
Explication des symboles
Les symboles suivants sont apposés sur l'appareil.
La profondeur d'immersion de l'appareil est de 1 m au maximum.
IP68 Ce symbole indique que l'appareil est protégé contre l'immersion permanente.
L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes de l'UE.
Les symboles et mots-signaux suivants sont utilisés dans cette notice d'utilisation.
Risque de lésions corporelles dues à une tension électrique dangereuse
Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.
Risque de lésions corporelles dues à un danger de nature générale
Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.
Danger: champs magnétiques
Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.
Conseils et informations utiles.
Renvoi a une figure. Ici, renvoi a la figure A
Vous êtes invité à effectuer une manipulation.
2. Domaine d'application
L'appareil et toutes les pièces contenues dans la livraison sont destinés à une utilisation dans un cadre privé et doivent être exclusivement utilisés :
- pour le nettoyage de bassins d'ornement, avec ou sans poissons pour le transport de l'eau
- pour le fonctionnement de quelques d'eau, chutes d'eau, ruisseaux, etc.
- pour l'aération et le brassage de l'eau et en respectant les caractéristiques techniques
Les restrictions suivantes s'appliquent à l'appareil :
- Ne pas utiliser à des fins commerciales ou industrielles. La température de l'eau ne doit pas dépasser 35°C.
- Ne convient pas au transport de substances abrasives, inflammables, agressives ou explosives, ni d'eau salée ou d'eau potable
- Ne convient pas à une utilisation dans des piscines naturelles
- Ne jamais utiliser sans courant d'eau
3. Consignes de sécurité
Des dangers peuvent émaner de cet appareil pour les personnes et les biens matériels si ce dernier est utilisé de manière incorrecte ou non-conforme à la destination prévue, ou si les consignes de sécurité ne sont pas respectées.
- Conserver l'emballage de l'appareil à l'abri des enfants, parce qu'il peut représenter un danger (risque d'étouffement).
- Cet appareil n'est pas destiné à être utilisé es, sauf si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Uniquement pour le marché européen :
Cet appareil peut uniquement être utilisé par des enfants de plus de 8 ans, ainsi que es, si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation sécurisée de l'appareil et qu'elles ont compris les dangers qui en résultent. Ne laissez pas les enfants jouer avec l'appareil.
Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, sauf s'ils sont surveillés.
Sécurité électrique
- Les installations électriques doivent correspondre aux dispositions internationales et nationales relatives aux installateurs d'équipements électriques.
- L'appareil doit être sécurisé moyennant un dispositif de protection contre les courants de fuite de 30mA maximum. Si vous avez des questions ou en cas de problèmes, veuillez vous adresser à un spécialiste en électricité.
- Séparez l'appareil du secteur, chaque fois avant d'effectuer des travaux.
- Les données électriques de l'appareil doivent correspondre aux données du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.
- Le câble de rallonge et le boîtier des connexions doivent être aptes au fonctionnement à l'extérieur (protection contre les projections d'eau).
- Le diamètre des lignes de raccordement au secteur doit avoir au moins les mêmes dimensions que les conduites en caoutchouc marquées H05RN-F3G0,75. Les câbles prolongateurs doivent satisfaire aux exigences de la norme DIN VDE 0620.
- Il n'est pas possible de replacer le câble de raccordement secteur de cet appareil. L'appareil doit être mis au rebut lorsque le câble est endommagé.
- Protégez la prise et la fiche secteur de l'humidité. Nous conseillons de former une boucle avec le câble secteur, afin d'empêcher que de l'eau ne coule le long du câble et s'infiltré dans la prise.
- Raccordez l'appareil uniquement à une prise murale avec un contact de protection installé de manière conforme.
Utilisation en toute sécurité
- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et la fiche sont intacts.
· N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé. - N'utilisez jamais l'appareil avec un cable secteur endommagé. - Les réparations doivent exclusivement être effectuées par un centre de S. A. V. EHEIM. - Ne portez pas l'appareil par le cable secteur, tirez toujours par la fiche pour séparer l'appareil, ne tirez jamais par le cable ou l'appareil. - Protégez le cable secteur de la chaleur, l'huile et des arêtes tranchantes. Personne ne devra pouvoir marcher sur le cable s'il est posé sans gaine dans la terre ou dans du gravier. - Effectuez exclusivement des travaux qui sont décrits dans cette notice. - Ne procédez jamais à des modifications techniques sur l'appareil. - Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil. Utilisez l'appareil uniquement quand il n'y a personne dans le bassin! L'appareil est doté d'un aimant créé un fort champ magnétique apte à agir sur un stimulateur cardiaque ou des défibrillateurs implantés (ICD). Observez une distance d'au moins 30 cm entre l'implant et l'aimant.
4. Mise en service
Le filtre interieur de bassin MODUL4000 est prêt à fonctionner, complet avec cartouches filtrantes.
Montage de la buse du jeu d'eau
- Vissez le distributeur d'eau ③ sur la pompe (B).
- Vissez le tuyau téléscopique ② sur le distributeur d'eau.
- Posez la buse du jeu d'eau souhaitée (A) sur le tuyau téléscopique.
Raccordement du tuyau
- Raccourcissez avec une scie la goulotte d'évacuation au diamètre du tuyau (C).
- Vissez la goulotte d'évacuation sur le distributeur de l'eau (D).
- Raccordez le tuyau à la goulotte d'évacuation.
Le raccordement du tuyau est nécessaire uniquement quand la pompe doit alimenter en plus une gargouille ou un écoulement de ruisseau. - Nous conseillons de fixer le tuyau à l'aide d'une bride. Conseil : Humidifiez le tuyau avec de l'eau pour faciliter le montage.
Positionner le filtre (e)
- Posez le filtre dans la mare le plus horizontalement possible, sur une surface solide, de sorte que le boîtier du filtre soit couvert d'au moins 20 cm d'eau. Respectez toujours la profondeur d'immersion maximale (voir les specifications techniques).
- Ne positionnez pas le filtré sur un sol douteux. Assurez-vous que les orifices d'aspiration du boîtier de filtré sont ouverts. Ouvrez les orifices d'aspiration avec le curseur ( K).
- Après avoir été installé dans le bassin, le filtre possède encore une portance propre. Lestez le filtre avec quelques pierres.
Adaptation / extension du filtrage (j)
Afin de prolonger la durée de vie du filtré, la surface de ce dernier peut être augmentée en ajoutant des modules supplémentaires. La transformation de pièces du réservoir permet d'adapter individuellement le filtré aux réalisés dans le bassin.
- Pressez les verrouillages (H1) et séparez les boîtiers de filtre l'un de l'autre (H2).
- Retirez le couvercle du boîtier de filtré souhaité (I).
- Enoncez le boitier de filtrer jusqu'à ce qu'il s'enclenche sur le boitier de filtré.
Assurez-vous que les orifices d'aspiration du boîtier de filtrer sont tournés vers le haut. - Avec un filtre agrandi, tenez compte du poids plus important, ainsi que de la modification de la répartition du poids ; tenez le filtre par la poignée, ainsi qu'au niveau du côté le plus long (⊗L).
Prudence! dégâts matériels.
La pompe ne doit jamais fonctionner à sec.
- Sortez le tube téléscopique ① à la longueur souhaitée (G).
- Alignez le tube télescopique verticalement à l'aide de l'articulation sphérique ③.
- Buse de jeu d'eau BUBBLE Desserrez l'insert ② de la buse jusqu'à ce que le niveau d'eau atteigne la forme souhaitée.
- Insérez la fiche secteur dans la prise de courant. Attention : La pompe se met immédiatement en marche !
Régler la distribution de l'eau
- Reglez, à l'aide du robinet 1 (1), le débit d'eau pour le jeu d'eau (F).
- Réglez, à l'aide du robinet 2 (2), le débit d'eau pour le raccordement du tuyau.
Arrêter la pompe
- Retirez la fiche secteur dans la prise de courant.
Attention! électrocution!
- Débranchez la prise avant tous les travaux de maintenance.
Prudence! dégâts matériels.
N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.
Les composants de l'appareil ne sont pas lavables au lave-vaisselle!
Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement de l'appareil pendant une longue période.
Nettoyer la buse de jeu d'eau et le tube téléscopique
- Dévissez le tube téléscopique.
- Démontez la buse de jeu d'eau.
- Nettoyez le télescope et la buse de jeu d'eau sous l'eau courante.
Nettoyage du filtre
- Fermez les orifices d'aspiration du boîtier de filtré (K).
- Sortez le filtre de l'eau ( >L)
- Démontez la tubulure d'évacuation et le tuyau.
- Pressez les verrouillages (H1) des boîtiers de filtrer et séparez-les l'un de l'autre (H2).
- Retirez les cartouches filtrantes des boîtiers de filtré (B).
- Faites sortir les cartouches filtrantes sous l'eau tiède courante.
- Ne pas utiliser d'eau chaude!
- Conseil : il est recommandé de toujours nettoyer ou remplacer une seule partie des cartouches filtrantes afin de ne pas interrompre l'effet filtrant biologique.
- Remplacez les cartouches filtrantes après le 2ème ou 3ème lavage.
- Nettoyez les boitiers de filtre et les pièces de raccordement sous l'eau courante.
- Remontez le boîtier de filtre en procédant dans l'ordre inverse.
Nettoyer la pompe
- Fermez les orifices d'aspiration du boîtier de filtré (K).
- Sortez le filtre de l'eau (L).
- Démontez la tubulure d'évacuation et le tuyau.
- Pressez le verrouillage (M1) et séparez la pompe du boîtier à poignée (M2).
- Desserrez et retirez les deux vis de fixation latérales ③ (N).
- Retirez l'adaptateur ② du carter moteur ①.
- Dévissez la bague de verrouillage ④ du carter moteur.
- Soulevez prudemment le couvercle de la pompe ⑦ à l'aide d'un tournevis et retirez-le progressivement en avant pour le sortir du carter moteur.
- Retirez la roue de la pompe ⑥ du carter moteur.
- Nettoyez tous les composants sous l'eau courante.
- Remontez la pompe en procédant dans l'ordre inverse.
- Vérifiez lors de l'assemblage à insérer les douilles du roulement n° ⑤ correctement dans le couvercle de la pompe et dans le carter du moteur. Lors de l'assemblage, la bague de verrouillage doit s'engager facilement quand vous vissez la pompe.
Attention! électrocution!
- Débranchez la prise de courant avant de procéder à un dépannage.
Dysfonctionnement cause possible remède
| La pompe ne démarre pas Aucune tension secteur ▷ Vérifiez la tension | ||
| secteur | ||
| Contrôlez le cordon d'alimenta tion | ||
| La pompe ne refoule pas La fiche secteur n'est pas insérée dans la prise murale | Insérez la fiche secteur dans la prise murale. | |
| La roue de la pompe est bloquée ▷ Nettoyez la pompe | ||
| Le disjoncteur thermique a été activé. | 1. Retirez la fiche secteur de la prise murale, patientez pour que la pompe puisse se refroidir. | |
| 2. Réinsérez la fiche secteur dans la prise de courant au bout d'une heures environ. | ||
| Capacité insuffisante de la pompe | Les orifices d'aspiration sont encrassés | Nettoyez les orifices d'aspiration |
Pour tout autre dysfonctionnement, veuillez vous adresser au S. A. V. EHEIM.
Stockage et hivernage
- Sortez l'appareil de la mare. 2. Nettoyez l'appareil
- Conservez l'appareil à un endroit à l'abri du gel.
Conservez l'appareil dans un réseau rempli d'eau afin de prévenir des problèmes de mise en marche au printemps. La fiche secteur ne doit pas être immergée.
Élimination
Pour éliminer l'appareil, respectez les prescriptions légales en vigueur.
Informations relatives à l'élimination des appareils électriques et électroniques au sein de la Communauté Européenne :
au sein de la Communauté Européenne, l'élimination d'appareils électriques est réglementée par des prescriptions nationales basées sur la directive de l'UE 2012/19/UE relative aux appareils électroniques usagés (WEEE). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gracieusement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez-le de manière écologique et déposez-le dans un point de recyclage.
9. Caractéristiques techniques
| Type 5205 | |
| Puisance nominale 38 W | |
| Débit 2300 l/h | |
| Hauteur de refoulement max. 2,4 m | |
| Profondeur d'immersion max. 1 m | |
| Dimensions (L×I×H) 385×230×120 mm | |
| Longueur du cable 10 m | |
| Raccordements d'eau 1/2" – 3/4" – 1" | |
| Température du milieu 4°C – 35°C | |
| Tension secteur/fréquence 220 – 240 V / 50 Hz |
Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.
EHEIM
EHEIM GmbH & Co. KG
Plochinger Str. 54
73779 Deizisau
Germany
Tel. +49 7153/70 02-01
Fax +49 7153/70 02-174
www.eheim.com
