Deutsch Bedienungsanleitung (Original) Teich-Innen󰄈lter MODUL4000

1. Allgemeine Benutzerhinweise

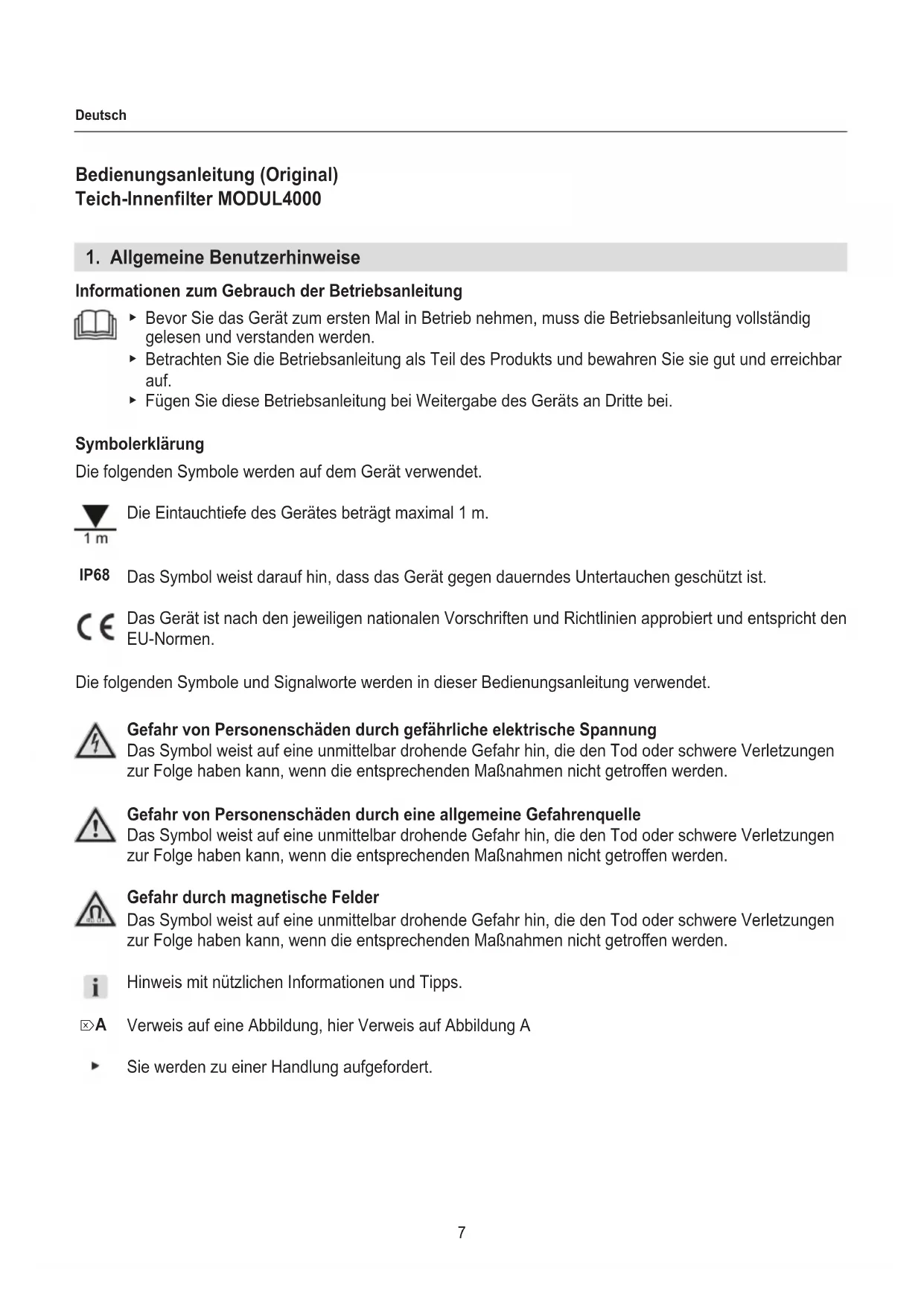

Informationen zum Gebrauch der Betriebsanleitung ▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Betriebsanleitung vollständig gelesen und verstanden werden. ▶ Betrachten Sie die Betriebsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf. ▶ Fügen Sie diese Betriebsanleitung bei Weitergabe des Geräts an Dritte bei. Symbolerklärung Die folgenden Symbole werden auf dem Gerät verwendet. Die Eintauchtiefe des Gerätes beträgt maximal 1 m. Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist. Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen. Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet. Gefahr von Personenschäden durch gefährliche elektrische Spannung Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden. Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden. Gefahr durch magnetische Felder Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden. Hinweis mit nützlichen Informationen und Tipps. Verweis auf eine Abbildung, hier Verweis auf Abbildung A Sie werden zu einer Handlung aufgefordert. IP68 ⌦A8 Deutsch

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden: ‧ zur Reinigung von Gartenteichen mit und ohne Fischbesatz ‧ zur Förderung von Wasser ‧ zum Betrieb von Wasserspielen, Wasserfällen, Bachläufen usw. ‧ zur Wasserbelüftung und -umwälzung ‧ unter Einhaltung der technischen Daten Für das Gerät gelten folgende Einschränkungen: ‧ nicht für gewerbliche oder industrielle Zwecke verwenden ‧ die Wassertemperatur darf 35°C nicht überschreiten ‧ nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Sto󰘯e, Salzwas- ser sowie Trinkwasser ‧ nicht in Schwimmteichen verwenden ‧ niemals ohne Wasserdurch󰘱uss betreiben

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entspre

chend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. ‧ Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). ‧ Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fä- higkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit ver

antwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ‧ Nur für europäische Märkte: Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie be

aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter- wiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.9 Deutsch Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchge- führt werden, es sei denn, sie sind beaufsichtigt. Elektrische Sicherheit ‧ Die elektrischen Installationen müssen den internationalen und nationa

len Errichterbestimmungen entsprechen. ‧ Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. ‧ Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. ‧ Trennen Sie das Gerät vor allen Arbeiten vom Netz. ‧ Die elektrischen Daten des Gerätes müssen mit den Daten des Strom- netzes übereinstimmen. Sie 󰘰nden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung. ‧ Verlängerungskabel und Stromverteiler müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt). ‧ Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75. Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620 genügen. ‧ Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten. ‧ Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es emp󰘰ehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt. ‧ Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Netzsteckdose an. Sicherer Betrieb ‧ Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustel

len, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschä- digt sind. ‧ Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktio- niert oder wenn es beschädigt ist. ‧ Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.10 Deutsch ‧ Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden. ‧ Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät. ‧ Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder im Kies ohne Leerrohr verlegt wurde. ‧ Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind. ‧ Nehmen Sie niemals technische Änderungen am Gerät vor. ‧ Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. ‧ Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! ‧ Das Gerät besitzt einen Magneten mit einem starkem Magnetfeld, das Herzschrittmacher oder implantierte De󰘰brillatoren (ICD) beein󰘱ussen kann. Halten Sie mindestens 30 cm Abstand zwischen Implantat und Magnet.

Der Teich-Innen󰘰lter MODUL4000 ist betriebsfertig, komplett mit Filterpatronen. Wasserspieldüse montieren

1. Schrauben Sie den Wasserverteiler ③ auf die Pumpe (⌦B).

2. Schrauben Sie das Teleskoprohr ② auf den Wasserverteiler.

3. Stecken Sie die gewünschte Wasserspieldüse (⌦A) auf das Teleskoprohr.

Schlauch anschließen

1. Kürzen Sie mit einer Säge den Auslaufstutzen auf den Durchmesser Ihres Schlauches (⌦C).

2. Schrauben Sie den Auslaufstutzen auf den Wasserverteiler (⌦D).

3. Verbinden Sie Ihren Schlauch mit dem Auslaufstutzen.

‧ Der Schlauchanschluss wird nur benötigt, wenn die Pumpe zusätzlichen einen Wasserspeier oder Bachlauf speisen soll. ‧ Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen. ‧ Tipp: Befeuchten Sie den Schlauch mit Wasser zur einfacheren Montage.11 Deutsch

Filter platzieren (⌦E)

1. Legen Sie den Filter im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Fil

tergehäuse mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Eintauchtiefe (siehe Technische Daten). ‧ Legen Sie den Filter nicht in den mulmigen Bodengrund. ‧ Achten Sie darauf, dass die Ansaugö󰘯nungen der Filtergehäuse geö󰘯net sind. Ö󰘯nen Sie die Ansaugö󰘯nungen mit dem Schieber (⌦K). ‧ Der Filter besitzt nach dem Einlegen in den Teich noch Eigenauftrieb. Beschweren Sie den Filter mit einigen Steinen. Filter anpassen/erweitern (⌦J) Um die Filterstandzeit zu erhöhen, lässt sich die Filter󰘱äche durch den Anbau zusätzlicher Module erweitern. Durch Umsetzen von Behälterteilen kann der Filter den Gegebenheiten im Teich individuell angepasst werden.

1. Drücken Sie die Verriegelungen (⌦H1) und trennen Sie die Filtergehäuse voneinander (⌦H2).

2. Entfernen Sie den Deckel des gewünschten Filtergehäuses (⌦I).

3. Stecken Sie das Filtergehäuse bis zum Einrasten auf das Filtergehäuse.

‧ Achten Sie darauf, dass die Ansaugö󰘯nungen der Filtergehäuse nach oben zeigen. ‧ Achten Sie bei einem erweiterten Filter auf das höhere Gewicht, sowie die veränderte Gewichtsver

teilung – Halten Sie den Filter am Gri󰘯, sowie an der längsten Seite (⌦L). Pumpe einschalten Vorsicht! Sachbeschädigung. ▶ Die Pumpe darf nie trocken laufen.

1. Ziehen Sie das Teleskoprohr ① auf die gewünschte Länge aus (⌦G).

2. Richten Sie das Teleskoprohr mit dem Kugelgelenk ③ senkrecht aus.

3. Wasserspieldüse BUBBLE: Drehen Sie den Einsatz ② aus der Düse bis das Wasserspiel die

gewünschte Form besitzt.

4. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!

Wasserverteilung einstellen

1. Regulieren Sie mit den Drehhahn 1 ① die Wassermenge für das Wasserspiel (⌦F).

2. Regulieren Sie mit dem Drehhahn 2 ② die Wassermenge für den Schlauchanschluss.

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.12

Achtung! Stromschlag! ▶ Ziehen vor allen Wartungsarbeiten den Netzstecker. Vorsicht! Sachbeschädigung. ▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel. ▶ Die Gerätekomponenten sind nicht spülmaschinenbeständig! In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Geräts. Wasserspieldüse und Teleskoprohr reinigen

1. Schrauben Sie das Teleskoprohr ab.

2. Entfernen Sie die Wasserspieldüse.

3. Reinigen Sie Teleskop und Wasserspieldüse unter 󰘱ießendem Wasser.

1. Schließen Sie die Ansaugö󰘯nungen der Filtergehäuse (⌦K).

2. Nehmen Sie den Filter aus dem Wasser (⌦L).

3. Entfernen Sie den Auslaufstutzen mit dem Schlauch.

4. Drücken Sie die Verriegelungen (⌦H1) der Filtergehäuse und trennen Sie diese voneinander

5. Ziehen Sie die Filterpatronen aus den Filtergehäusen (⌦I).

6. Drücken Sie die Filterpatronen unter 󰘱ießenden, lauwarmem Wasser aus.

‧ Kein heisses Wasser verwenden! ‧ Tipp: Es emp󰘰ehlt sich, immer nur einen Teil der Filterpatronen zu reinigen oder auszutauschen, um die biologische Filterwirkung nicht zu unterbrechen. ‧ Erneuern Sie die Filterpatronen nach der 2. – 3 Reinigung.

7. Reinigen Sie die Filtergehäuse und Anschlussteile unter 󰘱ießendem Wasser.

8. Montieren Sie die Filtergehäuse wieder in umgekehrter Reihenfolge.

1. Schließen Sie die Ansaugö󰘯nungen der Filtergehäuse (⌦K).

2. Nehmen Sie den Filter aus dem Wasser (⌦L).

3. Entfernen Sie den Auslaufstutzen mit dem Schlauch.

4. Drücken Sie die Verriegelung (⌦M1) und ziehen Sie die Pumpe vom Gri󰘯gehäuse ab (⌦M2).

5. Lösen und entfernen Sie die zwei seitlichen Befestigungsschrauben ③ (⌦N).

6. Ziehen Sie den Adapter ② vom Motorgehäuse ① ab.

7. Schrauben Sie den Verschlussring ④ vom Motorgehäuse ab.

8. Hebeln Sie mit einem Schraubenzieher vorsichtig den Pumpendeckel ⑦ gleichmäßig nach vorne

aus dem Motorgehäuse.

9. Ziehen Sie das Pumpenrad ⑥ aus dem Motorgehäuse.

10. Reinigen Sie alle Komponenten unter 󰘱ießendem Wasser

11. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.13

Deutsch ▶ Achten Sie beim Zusammenbau darauf, dass die Lagerbuchsen ⑤ korrekt im Pumpendeckel sowie im Motorgehäuse eingelegt sind. ▶ Achten Sie beim Zusammenbau darauf, dass der Verschlussring beim Zuschrauben leicht einrastet.

7. Beheben von Störungen

Achtung! Stromschlag! ▶ Ziehen Sie vor dem Beheben von Störungen den Netzstecker. Störung Mögliche Ursache Abhilfe Pumpe läuft nicht an Netzspannung fehlt ▶ Überprüfen Sie die Netz- spannung ▶ Kontrollieren Sie die Zuleitung Pumpe fördert nicht Netzstecker ist nicht eingesteckt ▶ Stecken Sie den Netzstecker in die Netzsteckdose Pumpenrad ist blockiert ▶ Reinigen Sie die Pumpe Thermischer Schutzschalter ist aktiviert

1. Ziehen Sie den Netzstecker und

lassen Sie die Pumpe abkühlen.

2. Stecken Sie nach ca. 1 Stunde

den Netzstecker wieder ein. Pumpe fördert ungenügend Ansaugö󰘯nungen sind verschmutzt ▶ Reinigen Sie die Ansaug- ö󰘯nungen Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme

Lagern und Überwintern

1. Nehmen Sie das Gerät aus dem Teich.

2. Reinigen Sie das Gerät

3. Lagern Sie das Gerät an einem frostsicheren Ort.

Lagern Sie das Gerät in einem wassergefüllten Behälter um Anlaufschwierigkeiten im Frühjahr zu vermeiden. Der Netzstecker darf dabei nicht ge󰘱utet werden! Entsorgen Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemein

schaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entge- gengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.14 Deutsch

Typ 5205 Nennleistung 38 W Fördermenge 2300 l/h Förderhöhe max. 2,4 m Tauchtiefe max. 1 m Abmaße (L × B × H) 385 × 230 × 120 mm Kabellänge 10 m Wasseranschlüsse 1/2“ – 3/4“ – 1“ Medientemperatur 4°C – 35°C Netzspannung/Frequenz 220 – 240 V / 50 Hz15 English Operating manual (translation) Interior pond 󰄈lter MODUL4000
