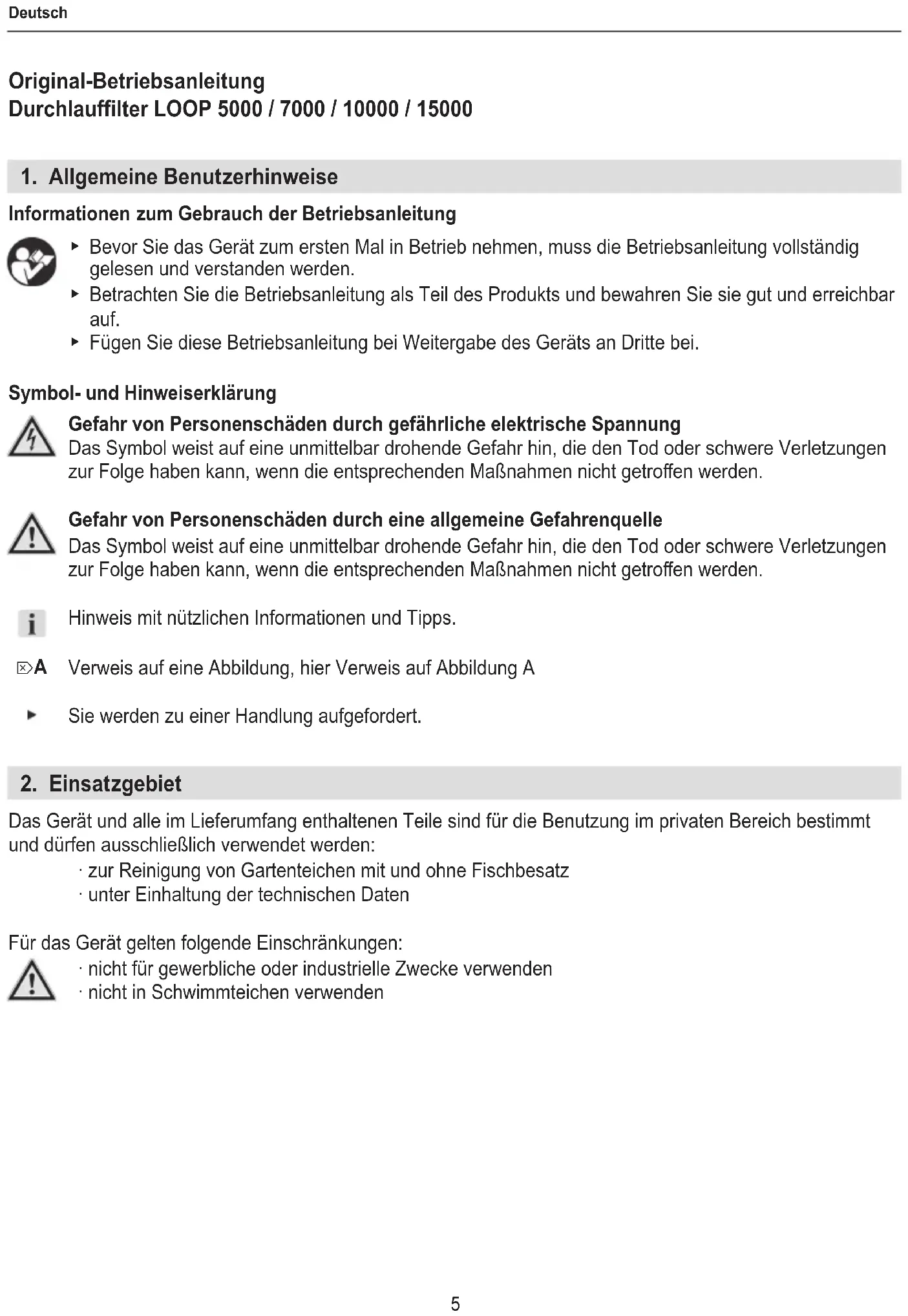

Durchlauffilter LOOP 5000 / 7000 / 10000 / 15000

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Betriebsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Betriebsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Betriebsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Betriebsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbol- und Hinweiserklärung

Gefahr von Personenschäden durch gefährliche elektrische Spannung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Hinweis mit nützlichen Informationen und Tipps.

Verweis auf eine Abbildung, hier Verweis auf Abbildung A

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Reinigung von Gartenteichen mit und ohne Fischbesatz
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht in Schwimmteichen verwenden

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

- Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!).

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

Elektrische Sicherheit

- Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.

Sicherer Betrieb

Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die Betriebsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung dieser Komponenten!

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschädigt ist.

- Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

4. Inbetriebnahme

Überlaufrohr montieren (☒A)

LOOP5000/7000

1. Stecken Sie den Auslaufstutzen ③ durch die Öffnung im Filtergehäuse.
2. Stecken Sie die Dichtung ② von innen auf den Auslaufstutzen.
3. Schrauben Sie den Auslaufstutzen auf das Überlaufrohr ①.

LOOP10000/15000

1. Stecken Sie den Auslaufstutzen ③ durch die Öffnung im Filtergehäuse.
2. Stecken Sie die Dichtung ② von innen auf den Auslaufstutzen.
3. Schrauben Sie den Auslaufstutzen auf das Überlaufrohr ①.
4. Montieren Sie das zweite Überlaufrohr in identischer Reihenfolge.

UVC-Klärer montieren (☒B)

LOOP5000/7000

1. Stecken Sie die Dichtscheibe ② auf das Gewinde des UVC-Klärers ①.
2. Stecken Sie den UVC-Klärer durch die Öffnung im Filtergehäuse.
3. Schrauben Sie das Zwischenstück ③ von innen auf den UVC-Klärer.
4. Schrauben Sie das Sprinklerrohr ④ auf das Zwischenstück.
5. Stecken Sie die Schraube ⑤ mit der Unterlegscheibe ⑥ und dem O-Ring ⑦ von innen durch die Bohrung im Montagebügel des UVC-Klärers.
6. Schrauben Sie den UVC-Klärer mit der Mutter ⑨ und der Unterlegscheibe ⑧ fest.

LOOP10000/15000

1. Stecken Sie die Dichtscheibe ② auf das Gewinde des UVC-Klärers ①.
2. Stecken Sie den UVC-Klärer durch die Öffnung im Filtergehäuse.
3. Schrauben Sie das T-Zwischenstück ③ von innen auf den UVC-Klärer.
4. Schrauben Sie die beiden Sprinklerrohre ④ auf das T-Zwischenstück.
5. Stecken Sie die Schraube ⑤ mit der Unterlegscheibe ⑥ und dem O-Ring ⑦ von innen durch die Bohrung im Montagebügel des UVC-Klärers.
6. Schrauben Sie den UVC-Klärer mit der Mutter ⑨ und der Unterlegscheibe ⑧ fest.

Filter einlegen (☒C)

LOOP5000/7000

1. Befüllen Sie das beiliegende Netz mit dem EHEIM FILTERBIO Granulat (biologisches Filtergranulat).
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:
   ① Netz mit EHEIM FILTERBIO Granulat Achtung: Das Netz muss plan auf dem Gehäuseboden liegen
   ② Blauer Filterschwamm, fein
   ③ Aktivkohlevlies
   ④ Blauer Filterschwamm, grob

LOOP10000/15000

1. Füllen Sie das EHEIM FILTERMEC Granulat (mechanisches Filtergranulat) ① lose in das Filtergehäuse.
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:

② Blauer Filterschwamm, fein
③ Aktivkohlevlies
④ Blauer Filterschwamm, grob

Anschluss Pumpe montieren (☒D)

1. Verbinden Sie den Spiralschlauch ③ der Pumpe mit dem Anschlussstutzen ①.
2. Legen Sie die Dichtscheibe ② in den Anschlussstutzen.
3. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf den UVC-Klärer.

Auslauf-Schlauch anschließen (☒E)

1. Kürzen Sie mit einer Säge den Auslaufstutzen auf den Durchmesser Ihres Schlauches.
2. Verbinden Sie Ihren Schlauch mit dem Auslaufstutzen.

i

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen

5. Bedienung

Achtung! Stromschlag!

▶ Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.

Vorsicht!

- Beachten Sie die Betriebsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit, Inbetriebnahme und Bedienung!

1. Stellen Sie den Filter am Teichufer auf (☒F).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).

Pumpe und UVC-Klärer einschalten

1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose.

Achtung: Die Pumpe läuft sofort an!

Pumpe und UVC-Klärer ausschalten

1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.

6. Wartung

Achtung! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.

Vorsicht!

- Beachten Sie die Betriebsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit und Wartung!

Vorsicht! Sachbeschädigung.

▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Filters.

Filter reinigen

Der Innenraum des Filters ist etwa alle 4 Wochen zu kontrollieren und je nach Verschmutzungsgrad zu reinigen. Gehen Sie dazu wie folgt vor:

1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Öffnen Sie das Filtergehäuse.
3. Nehmen Sie die Filter aus dem Gehäuse (☒C).
4. Nehmen Sie das EHEIM FILTERBIO bzw. EHEIM FILTERMEC Granulat aus dem Filtergehäuse.
5. Reinigen Sie die Filter und das Granulat unter kaltem, fließenden Wasser.
6. Reinigen Sie den Innenraum des Filtergehäuses mit einem Wasserstrahl.
7. Montieren Sie die Filter wieder in umgekehrter Reihenfolge (☒C).

Wartungsempfehlung

Die Lebensdauer des Aktivkohlevlieses ist auf etwa 4 Wochen begrenzt. Danach gibt das Vlies die Schadstoffe wieder an das Wasser ab. Sie können das Vlies entweder einfach entfernen oder je nach Bedarf durch ein neues Vlies ersetzen.

7. Beheben von Störungen

Achtung! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Filterleistung lässt nach	Filteraufbau ist falsch	► Prüfen Sie den Filteraufbau auf richtige Reihenfolge.
	Filter ist verschmutzt ► Reinigen Sie die Filter
	Pumpe ist verschmutzt ► Reinigen Sie das Filtergehäuse der Pumpe (siehe Betriebsanleitung Pumpe)

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.

Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

9. Technische Daten

Typ 5000 7000 10000 15000
Pumpe	PLAY1500	FLOW2500	FLOW3500	FLOW5000
UVC-Klärer	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Abmaße (L × B × H)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Wasserauslass 1“ – 11⁄4“
Medientemperatur	4°C – 35°C

Sie finden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen Betriebsanleitungen.

10. Ersatzteile

Siehe Seite 77.

Pos.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510

9. Technische gegevens

Type 5000 7000 10000 15000
Pomp	PLAY1500	FLOW2500	FLOW3500	FLOW5000
UVC-zuiveraar	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Afmetingen (l×b×h)	400×315×263 mm	400×315×388 mm	603×398×368 mm
Waterafvoer	1“ – 1 14 ”
Mediatemperatuur	4 °C – 35 °C

Typ 5000 7000 10000 15000

Pump	PLAY1500	FLOW2500	FLOW3500	FLOW5000
UV-vattenreningsfilter	CLEARUV-7	CLEARUV-9	CLEARUV-11	CLEARUV-11
Mätt (L × B × H)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Vattenutlopp 1“ – 1 14 ”
Medeltemperatur		4°C – 35°C

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
