РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Loop 10000 EHEIM

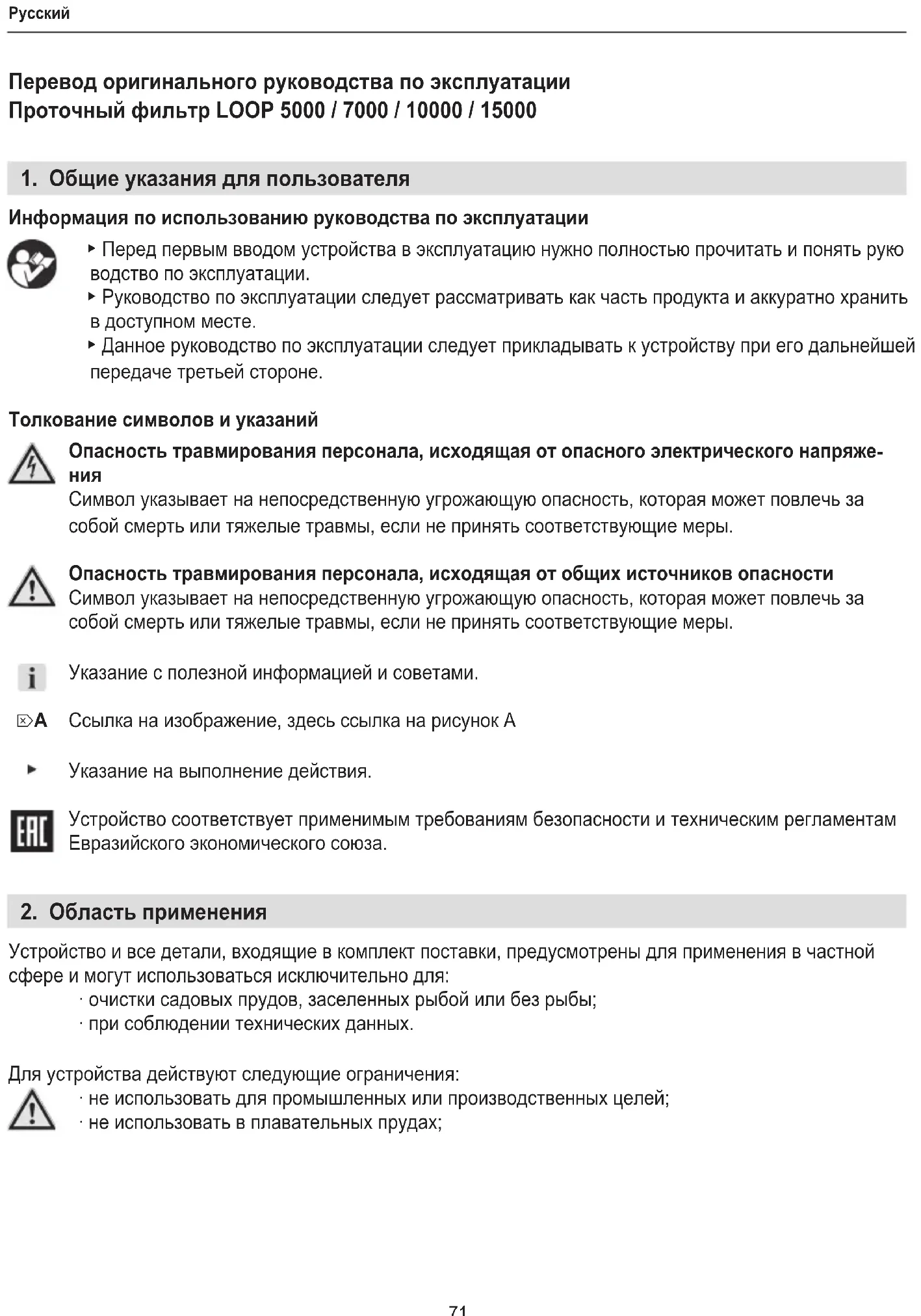

Перевод оригинального руководства по эксплуатации

Проточный фильтр LOOP 5000 / 7000 / 10000 / 15000

1. Общие указания для пользователя

Информация по использованию руководства по эксплуатации

▶ Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руко водство по эксплуатации.
▶ Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.
▶ Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Толкование символов и указаний

Опасность травмирования персонала, исходящая от опасного электрического напряжения

Символ указывает на непосредственную угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы, если не принять соответствующие меры.

Опасность травмирования персонала, исходящая от общих источников опасности

Символ указывает на непосредственную угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы, если не принять соответствующие меры.

Указание с полезной информацией и советами.

Ссылка на изображение, здесь ссылка на рисунок А

Указание на выполнение действия.

Устройство соответствует применимым требованиям безопасности и техническим регламентам Евразийского экономического союза.

2. Область применения

Устройство и все детали, входящие в комплект поставки, предусмотрены для применения в частной сфере и могут использоваться исключительно для:

· очистки садовых прудов, заселенных рыбой или без рыбы;
- при соблюдении технических данных.

Для устройства действуют следующие ограничения:

· не использовать для промышленных или производственных целей;
· не использовать в плавательных прудах;

3. Указания по технике безопасности

От этого устройства могут исходить опасности для персонала и имущества, если оно используется ненадлежащим образом и не по назначению, или если не соблюдаются указания по технике безопасности.

- Не допускайте, чтобы дети играли с упаковкой устройства, так как она представляет опасность (опасность удушья!).

- Данное устройство может быть использовано детьми старше 8 лет и лицами с недостаточными физическими, сенсорными или умственными способностями, а также недостаточным опытом или знаниями только под наблюдением ответственных лиц или же в том случае, если им были разъяснены правила безопасного обращения с устройством и они осознали опасности, исходящие от устройства. Нельзя допускать, чтобы дети играли с устройством. Очистку и пользовательское техобслуживание запрещается выполнять детям, за исключением случаев, когда они находятся под надзором.

Электрическая безопасность

- Безопасное расстояние устройства до воды должно составлять не менее 2 м.

Надежная эксплуатация

- Устройство эксплуатируется с прилагаемым насосом и ультрафи олетовым стерилизатором. Соблюдайте руководство по эксплуатации, особенно главы по безопасности, вводу в эксплуатацию, управлению и техобслуживанию данных компонентов!

• Перед использованием проведите визуальную проверку, чтобы убедиться, что устройство не повреждено.

- Не использовать неправильно работающее или поврежденное устройство.

- Выполняйте только те работы, которые описаны в данном руководстве.

- Никогда не предпринимайте технических изменений на устройстве.

- Используйте только оригинальные запасные части и принадлежности для устройства.

4. Ввод в эксплуатацию

Монтаж переливной трубки (☒А)

LOOP5000/7000

1. Вставьте выпускной патрубок ③ через отверстие в корпусе фильтра.
2. Насадите уплотнение ② на выпускной патрубок изнутри.
3. Навинтите выпускной патрубок на перепускную трубку ①.

LOOP10000/15000

1. Вставьте выпускной патрубок ③ через отверстие в корпусе фильтра.
2. Насадите уплотнение ② на выпускной патрубок изнутри.
3. Навинтите выпускной патрубок на перепускную трубку ①.
4. Выполните монтаж второй перепускной трубки в такой же последовательности.

Монтаж ультрафиолетового стерилизатора (☒В)

LOOP5000/7000

1. Насадите уплотнительную шайбу ② на резьбу ультрафиолетового стерилизатора ①.
2. Вставьте ультрафиолетовый стерилизатор через отверстие в корпусе фильтра.
3. Навинтите промежуточную деталь ③ изнутри на ультрафиолетовый стерилизатор.
4. Навинтите трубу спринклерной системы ④ на промежуточную деталь.
5. Вставьте винт ⑤ с подкладочной шайбой ⑥ и уплотнительным кольцом круглого сечения ⑦ изнутри через отверстие в монтажном хомуте ультрафиолетового стерилизатора.
6. Плотно завинтите ультрафиолетовый стерилизатор с помощью гайки ⑨ и подкладочной шайбы ⑧.

LOOP10000/15000

1. Насадите уплотнительную шайбу ② на резьбу ультрафиолетового стерилизатора ①.
2. Вставьте ультрафиолетовый стерилизатор через отверстие в корпусе фильтра.
3. Навинтите Т-образную промежуточную деталь ③ изнутри на ультрафиолетовый стерилизатор.
4. Навинтите обе трубы спринклерной системы ④ на Т-образную промежуточную деталь.
5. Вставьте винт ⑤ с подкладочной шайбой ⑥ и уплотнительным кольцом круглого сечения ⑦ изнутри через отверстие в монтажном хомуте ультрафиолетового стерилизатора.
6. Плотно завинтите ультрафиолетовый стерилизатор с помощью гайки ⑨ и подкладочной шайбы ⑧.

Закладка фильтра (☒C)

LOOP5000/7000

1. Заполните прилагаемую сетку гранулятом EHEIM FILTERBIO (биологический фильтрующий гранулят).

2. Вложите фильтр в корпус фильтра в следующей последовательности:

① Сетка с гранулятом EHEIM FILTERBIO
Внимание! Сетка должна ровно лежать на днище корпуса
② Синяя фильтрующая губка для тонкой очистки

③ Слой активированного угля
④ Синяя фильтрующая губка для грубой очистки

LOOP10000/15000

1. Засыпьте гранулят EHEIM FILTERMEC (механический фильтрующий гранулят) ① в корпус фильтра.
2. Вложите фильтр в корпус фильтра в следующей последовательности:

② Синяя фильтрующая губка для тонкой очистки

③ Слой активированного угля

④ Синяя фильтрующая губка для грубой очистки

Монтаж соединения насоса (☒D)

1. Соедините спиральный шланг ③ насоса с соединительным патрубком ①.
2. Вложите уплотнительную шайбу ② в соединительный патрубок.
3. Привинтите соединительный патрубок на ультрафиолетовом стерилизаторе с помощью накидной гайки.

Подключение выпускного шланга (☒E)

1. С помощью пилы укоротите выпускной патрубок до диаметра шланга.
2. Соедините шланг с выпускным патрубком.

i

Мы рекомендуем закреплять шланги шланговыми хомутами.

5. Управление

Внимание! Опасность удара током!

▶ Безопасное расстояние устройства до воды должно составлять не менее 2 м.

Осторожно!

- Соблюдайте руководство по эксплуатации ультрафиолетового стерилизатора и насоса, особенно главы по безопасности, вводу в эксплуатацию и управлению!

1. Установите фильтр на берегу пруда (☒F).
2. Установите насос в пруду по возможности горизонтально на прочном основании так, чтобы вода покрывала минимум 20 см корпуса фильтра насоса. Следите за максимальной глубиной погружения (см. «Технические характеристики»).

Включение насоса и ультрафиолетового стерилизатора

1. Вставьте соответствующую вилку сетевого кабеля в розетку. Внимание! Насос запускается сразу!

Выключение насоса и ультрафиолетового стерилизатора

1. Отсоедините соответствующую вилку сетевого кабеля от розетки.

6. Техническое обслуживание

Внимание! Опасность удара током!

▶ Перед проведением всех работ по техническому обслуживанию отсоедините все вилки сетевых кабелей насоса и ультрафиолетового стерилизатора.

Осторожно!

- Соблюдайте руководство по эксплуатации ультрафиолетового стерилизатора и насоса, особенно главы по безопасности и техническому обслуживанию!

Осторожно! Материальный ущерб!

▶ Не используйте для очистки жесткие предметы или агрессивные чистящие средства.

В следующих разделах описаны работы по техническому обслуживанию, необходимые для обеспечения оптимальной и бесперебойной работы. Регулярное техобслуживание продлевает срок службы и гарантирует длительный период работы фильтра.

Очистка фильтра

Камеру фильтра следует проверять каждые 4 недели и чистить в зависимости от степени загрязнения. При этом действовать следующим образом:

1. Отсоедините от розетки вилку сетевого кабеля насоса и ультрафиолетового стерилизатора.
2. Откройте корпус фильтра.
3. Извлеките фильтр из корпуса (☒C).
4. Извлеките гранулят EHEIM FILTERBIO или EHEIM FILTERMEC из корпуса фильтра.
5. Промойте фильтр и гранулят под холодной проточной водой.
6. Промойте камеру корпуса фильтра под струей воды.
7. Снова выполните монтаж фильтра в обратной последовательности (☒C).

Рекомендации по техобслуживанию

▶ Срок службы слоя активированного угля ограничен прибл. 4 неделями. После этого слой угля снова отдает воде вредные вещества. Вы можете этот слой просто удалить или при необходимости заменить новым.

7. Устранение неисправностей

Внимание! Опасность удара током!

▶ Перед устранением неисправностей отключить вилку сетевого кабеля от электросети.

Неисправность Возможная причина Способ устранения

Производительность фильтра уменьшается	Неправильное строение фильтра	▸ Проверьте строение фильтра на предмет правильной последовательности расположения слоев.
	Фильтр загрязнен ▶ Очистите фильтр
	Насос загрязнен ▶ Очистите корпус фильтра насоса (см. руководство по эксплуатации насоса)

При прочих неисправностях обратитесь в сервисную службу ЕНЕИМ.

8. Вывод из эксплуатации

Хранение и условия хранения в зимний период

1. Очистите устройство
2. Храните устройство в месте, защищенном от морозов.

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания. Устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.

9. Технические характеристики

Тип 5000 7000 10000 15000
Насос	PLAY1500	FLOW2500	FLOW3500	FLOW5000
Ультрафиолетовый стерилизатор	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Размеры (Д × Ш × В)	400 × 315 × 263 мм	400 × 315 × 388 мм	603 × 398 × 368 мм
Патрубок для воды	1“ – 1 14 “
Температура среды	4°C – 35°C

Технические характеристики насоса и ультрафиолетового стерилизатора вы найдете в соответствующих руководствах по эксплуатации.

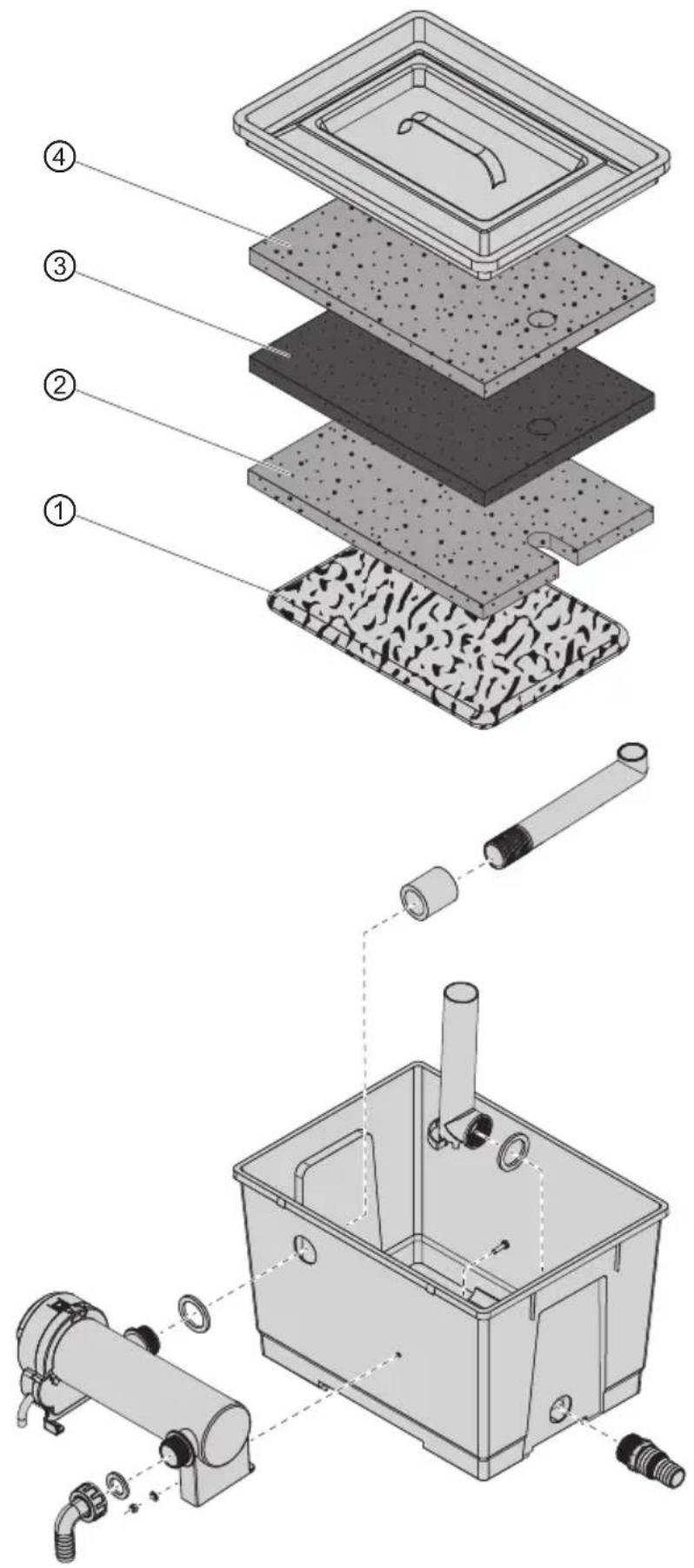

10. Запасные детали

См. стр. 77.

Поз.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510
