MANUAL DE UTILIZADOR Loop 10000 EHEIM

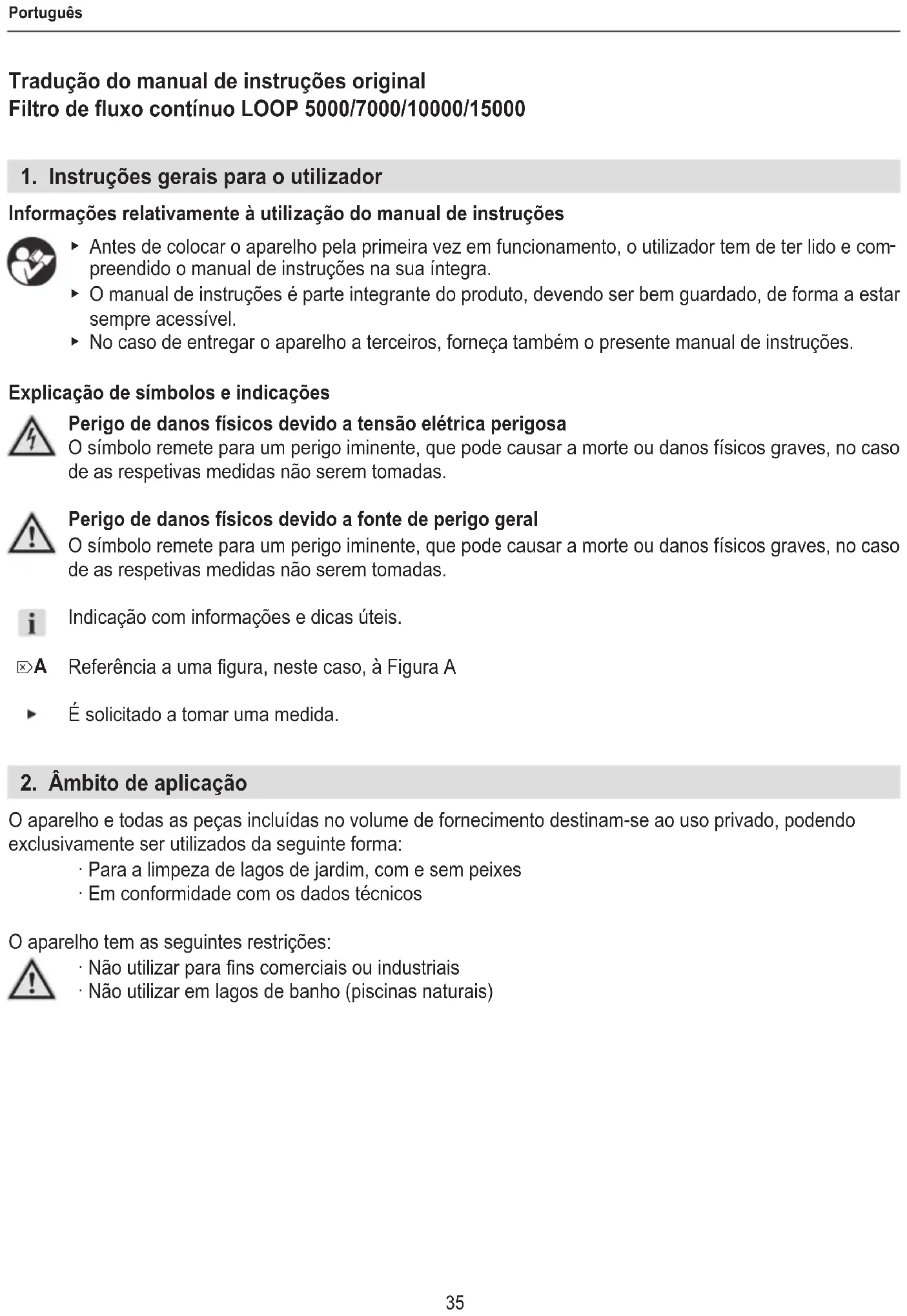

Tradução do manual de instruções original

Filtro de fluxo contínuo LOOP 5000/7000/10000/15000

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
• O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
• No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação de símbolos e indicações

Perigo de danos físicos devido a tensão elétrica perigosa

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

Perigo de danos físicos devido a fonte de perigo geral

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

Indicação com informações e dicas úteis.

Referência a uma figura, neste caso, à Figura A

É solicitado a tomar uma medida.

2. Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para a limpeza de lagos de jardim, com e sem peixes
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

• Não utilizar para fins comerciais ou industriais
• Não utilizar em lagos de banho (piscinas naturais)

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

- Mantenha a embalagem do aparelho afastada de crianças, visto que pode representar um perigo (perigo de asfixia!).

- Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.

Segurança elétrica

A distância de segurança do aparelho em relação à água não pode ser inferior a 2 m.

Operação segura

- O aparelho é operado com uma bomba juntamente fornecida e um clarificador UVC. Respeite o manual de instruções, particularmente os capítulos de segurança, colocação em funcionamento, operação e manutenção destes componentes!

- Antes de qualquer utilização, efetue uma inspeção visual e certifique -se de que o aparelho não apresenta danos.

- Não utilize o aparelho caso não esteja a funcionar corretamente ou esteja danificado.

- Execute apenas os trabalhos descritos no presente manual.

· Nunca efetue alterações técnicas no aparelho.

- Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.

4. Colocação em funcionamento

Montar o tubo de transbordamento (☒A)

LOOP5000/7000

1. Passe a tubuladura de saída ③ pela abertura da caixa do filtro.
2. A partir do interior, coloque a vedação ② na tubuladura de saída.
3. Aperte a tubuladura de saída no tubo de transbordamento ①.

LOOP10000/15000

1. Passe a tubuladura de saída ③ pela abertura da caixa do filtro.
2. A partir do interior, coloque a vedação ② na tubuladura de saída.
3. Aperte a tubuladura de saída no tubo de transbordamento ①.
4. Monte o segundo tubo de transbordamento na mesma sequência.

Montar o clarificador UVC (☒B)

LOOP5000/7000

1. Coloque o anel de vedação ② na rosca do clarificador UVC ①.
2. Passe o clarificador UVC pela abertura da caixa do filtro.
3. A partir do interior, aperte a peça intermédia ③ no clarificador UVC.
4. Aperte o tubo aspersor ④ na peça intermédia.
5. A partir do interior, passe o parafuso ⑤ com a arruela plana ⑥ e o O-ring ⑦ pelo orifício no suporte de montagem do clarificador UVC.
6. Aperte bem o clarificador UVC com a porca ⑨ e a arruela plana ⑧.

LOOP10000/15000

1. Coloque o anel de vedação ② na rosca do clarificador UVC ①.
2. Passe o clarificador UVC pela abertura da caixa do filtro.
3. A partir do interior, aperte a peça intermédia em T ③ no clarificador UVC.
4. Aperte os dois tubos aspersores ④ na peça intermédia em T.
5. A partir do interior, passe o parafuso ⑤ com a arruela plana ⑥ e o O-ring ⑦ pelo orifício no suporte de montagem do clarificador UVC.
6. Aperte bem o clarificador UVC com a porca ⑨ e a arruela plana ⑧.

Colocar o filtro (☒C)

LOOP5000/7000

1. Encha a rede fornecida com o granulado EHEIM FILTERBIO (granulado de filtragem biológico).

2. Coloque os filtros na seguinte sequência na respetiva caixa:

① Rede com o granulado EHEIM FILTERBIO Atenção: a rede tem de ficar pousada de forma plana no fundo da caixa.

② Esponja filtrante azul, fina

③ Elemento filtrante de carvão ativo

④ Esponja filtrante azul, grossa

LOOP10000/15000

1. Encha a caixa do filtro com o granulado EHEIM FILTERMEC (granulado de filtragem mecânico) ①, sem o comprimir.
2. Coloque os filtros na seguinte sequência na respetiva caixa:

② Esponja filtrante azul, fina
③ Elemento filtrante de carvão ativo
④ Esponja filtrante azul, grossa

Montar a ligação da bomba (☒D)

1. Ligue o tubo helicoidal ③ da bomba à tubuladura de ligação ①.
2. Coloque o anel de vedação ② na tubuladura de ligação.
3. Aperte a tubuladura de ligação no clarificador UVC com a porca de capa.

Ligar o tubo flexível de saída (☒E)

1. Com uma serra, reduza o comprimento da tubuladura de saída de acordo com o diâmetro do seu tubo flexível.
2. Ligue o seu tubo flexível à tubuladura de saída.

i

Recomendamos a fixação dos tubos flexíveis com respetivas braçadeiras

5. Operação

Atenção! Choque elétrico!

- A distância de segurança do aparelho em relação à água não pode ser inferior a 2 m.

Cuidado!

- Respeite o manual de instruções do clarificador UVC e da bomba, particularmente os capítulos de segurança, colocação em funcionamento e operação!

1. Instale o filtro na margem do lago (☒F).
2. Coloque a bomba no lago na posição mais horizontal possível, sobre uma superfície firme, de modo que a caixa do filtro da bomba esteja coberta por um mínimo de 20 cm de água. Tenha em atenção a profundidade máxima de imersão (consulte os dados técnicos).

Ligar a bomba e o clarificador UVC

Atenção: a bomba arranca imediatamente!

Desligar a bomba e o clarificador UVC

1. Desligue a respetiva ficha de rede da tomada de rede.

6. Manutenção

Atenção! Choque elétrico!

- Desligue a ficha de rede da bomba e do clarificador UVC antes de quaisquer trabalhos de manutenção.

Cuidado!

- Respeite o manual de instruções do clarificador UVC e da bomba, particularmente os capítulos de segurança e de manutenção!

Cuidado! Danos materiais.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento do filtro durante um longo período de tempo.

Limpar o filtro

O espaço interior do filtro deve ser verificado cerca de 4 em 4 semanas e limpo de acordo com o grau de sujidade. Para tal, proceda da seguinte forma:

1. Desligue a ficha de rede da bomba e do clarificador UVC.
2. Abra a caixa do filtro.
3. Retire os filtros da caixa (☒C).
4. Retire o granulado EHEIM FILTERBIO ou EHEIM FILTERMEC da caixa do filtro.
5. Limpe os filtros e o granulado sob água corrente fria.
6. Limpe o espaço interior da caixa do filtro com um jato de água.
7. Volte a montar os filtros pela ordem inversa (☒C).

Recomendação de manutenção

A vida útil do elemento filtrante de carvão ativo está limitada a cerca de 4 semanas. Após esse tempo, o elemento filtrante de carvão ativo volta a contaminar a água com substâncias nocivas. Pode optar por simplesmente remover o mesmo ou de o substituir por um novo, conforme necessário.

7. Eliminação de avarias

Atenção! Choque elétrico!

- Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

Redução da potência do filtro	O filtro encontra-se incorretamente montado	► Verifique se o filtro foi montado na sequência correta
	Filtro sujo ► Limpe os filtros
	Bomba suja ► Limpe a caixa do filtro da bomba(consulte o manual de instruções da bomba)

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

8. Colocação fora de serviço

Armazenamento e inverno

1. Limpe o aparelho.
2. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis.

O aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

9. Dados técnicos

Tipo 5000 7000 10000 15000
Bomba	PLAY1500	FLOW2500	FLOW3500	FLOW5000
Clarificador UVC	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Dimensões (C × L × A)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Saída de água	1“ – 1 14 ”
Temperatura do fluido	4°C – 35°C

Os dados técnicos da bomba e do clarificador UVC podem ser consultados nos respetivos manuais de instruções.

10. Peças de substituição
