BRUKSANVISNING Loop 10000 EHEIM

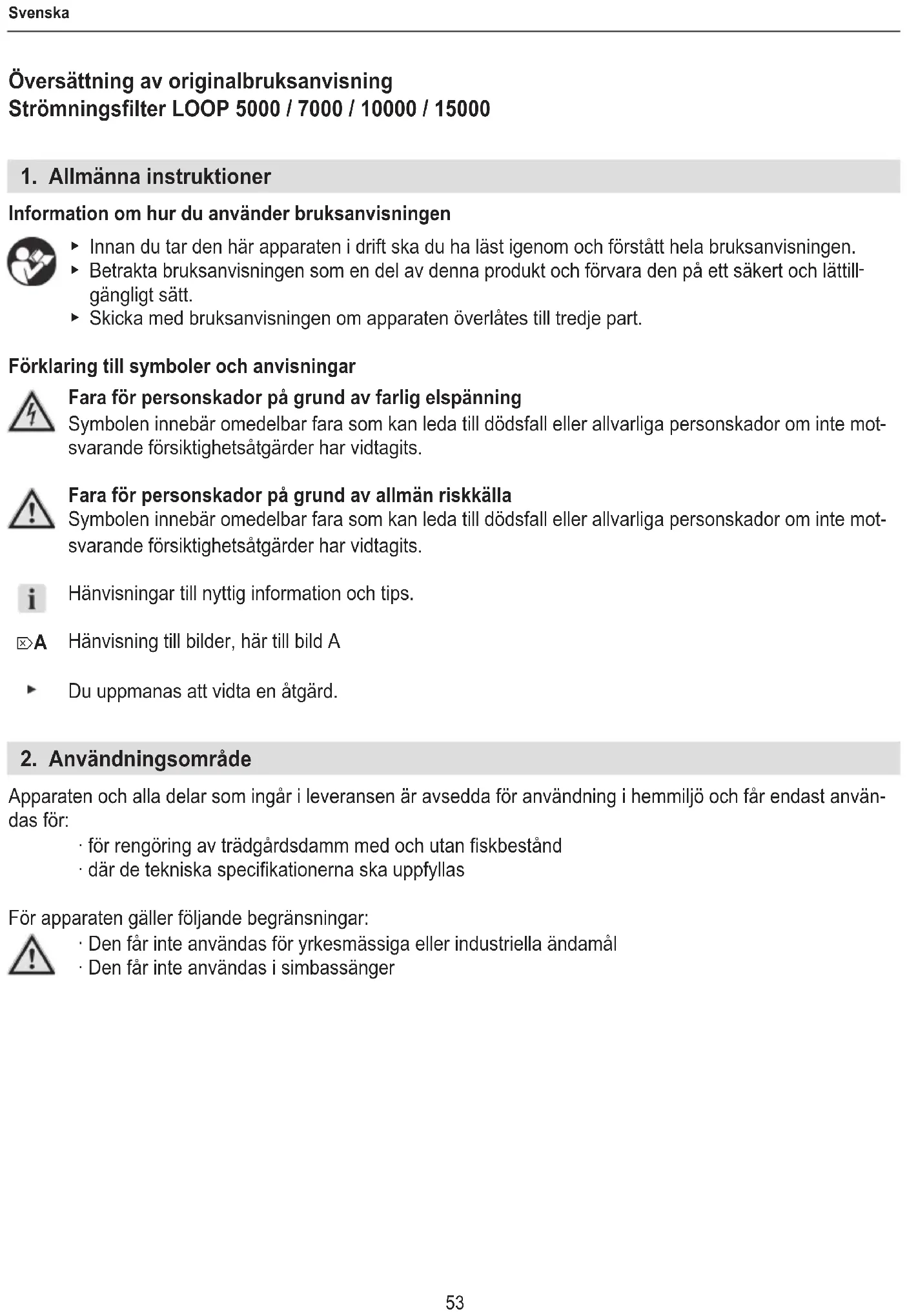

Översättning av originalbruksanvisning

Strömningsfilter LOOP 5000 / 7000 / 10000 / 15000

1. Allmänna instruktioner

Information om hur du använder bruksanvisningen

▶ Innan du tar den här apparaten i drift ska du ha läst igenom och förstått hela bruksanvisningen.
- Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättillgängligt sätt.
- Skicka med bruksanvisningen om apparaten överlåtes till tredje part.

Förklaring till symboler och anvisningar

Fara för personskador på grund av farlig elspänning

Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte motsvarande försiktighetsåtgärder har vidtagits.

Fara för personskador på grund av allmän riskkälla

Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte motsvarande försiktighetsåtgärder har vidtagits.

Hänvisningar till nyttig information och tips.

Hänvisning till bilder, här till bild A

Du uppmanas att vidta en åtgärd.

2. Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast användas för:

· för rengöring av trädgårdsdamm med och utan fiskbestånd
· där de tekniska specifikationerna ska uppfyllas

För apparaten gäller följande begränsningar:

• Den får inte användas för yrkesmässiga eller industriella ändamål
• Den får inte användas i simbassänger

Denna apparat kan innebära fara för personer och saker i fall apparaten används på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas.

• Håll förpackningen borta från barn eftersom den kan utgöra fara (kvävningsrisk!).
• Denna apparat får inte hanteras av barn från åtta års ålder eller personer med reducerad fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet eller kunskap om dess användning, såvida de inte har fått instruktioner avseende dess användning av någon som ansvarar för deras säkerhet och då förstår vilka risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och skötsel får inte genomföras av barn såvida de inte övervakas under tiden.

Elektrisk säkerhet

- Säkerhetsavståndet mellan apparaten och vatten måste uppgå till minst 2 m.

Säker drift

• Apparaten drivs med medföljande pump och ett UV-vattenreningsfilter. Var god och läs bruksanvisningen, särskilt kapitlet om säkerhet, drift-sättning, användning och underhåll av dessa komponenter!
• Genomför en besiktningskontroll innan apparaten tas i drift för att säkerställa att apparaten är oskadda.
• Använd inte apparaten om den inte fungerar som den ska eller om den är skadat.
• Genomför endast arbeten som finns beskrivna i handledningen.
• Utför aldrig några tekniska ändringar på apparaten.
• Använd endast original reservdelar och -tillbehör till apparaten.

4. Idrifttagande

Montera spillrör (☒A)

LOOP5000/7000

1. Plugga in utloppsanslutningen③ genom öppningen av filterhuset.
2. Plugga in tätningen ② på utloppsanslutningen inifrån.
3. Skruva på utloppsröret på utloppsanslutningen ①.

LOOP10000/15000

1. Plugga in utloppsanslutningen③ genom öppningen av filterhuset.
2. Plugga in tätningen ② på utloppsanslutningen inifrån.
3. Skruva på utloppsröret på utloppsanslutningen ①.
4. Montera det andra spillröret i samma tur och ordning.

Montera UV-vattenreningsfiltret(☒B)

LOOP5000/7000

1. Sätt i tätningsbrickan ② på UV-vattenreningsfiltrets gänga ①.
2. Sätt i UV-vattenreningsfiltret i öppningen på filterhuset.
3. Skruva på förbindningsstycket ③ inifrån på UV-vattenreningsfiltret.
4. Skruva sprinklerröret ④ på förbindningsstycket.
5. Sätt på skruven ⑤ med brickan⑥ och O-ringen ⑦ inifrån genom borrningen på UV-vattenreningsfiltrets monteringsfästen.
6. Skruva fast UV-vattenreningsfiltret med muttern ⑨ och brickan ⑧.

LOOP10000/15000

1. Sätt i tätningsbrickan ② på UV-vattenreningsfiltrets gänga ①.
2. Sätt i UV-vattenreningsfiltret i öppningen på filterhuset.
3. Skruva på T-förbindningsstycket ③ inifrån på UV-vattenreningsfiltret.
4. Skruva båda sprinklerrören ④ på T-förbindningsstycket.
5. Sätt på skruven ⑤ med brickan⑥ och O-ringen ⑦ inifrån genom borrningen på UV-vattenreningsfiltrets monteringsfästen.
6. Skruva fast UV-vattenreningsfiltret med muttern ⑨ och brickan ⑧.

Lägg i filtret (☒C)

LOOP5000/7000

1. Fyll medföljande nät med EHEIM FILTERBIO granulat (biologiskt filtergranulat).
2. Placera filtren i filterhuset i följande ordning:
   ① Nät med EHEIM FILTERBIO granulat Varning: Nätet måste ligga jämnt med husets botten
   ② blå filtersvamp, fin
   ③ Aktivt kol i fleece
   ④ blå filtersvamp, grov

LOOP10000/15000

1. Fyll EHEIM FILTERMEC granulat (mekaniskt filtergranulat) ① löst i filterhuset.

2. Placera filtren i filterhuset i följande ordning:

② blå filtersvamp, fin
③ Aktivt kol i fleece
④ blå filtersvamp, grov

Montera anslutningspumpen (☒D)

1. Anslut pumpens spiralslang ③ med förbindningsstycket ①.
2. Lägg tätningsbrickan ② i förbindningsstycket.
3. Skruva fast förbindningsstycket med överfallsmuttern på UV-vattenreningsfiltret.

1. Använd en såg för att korta ned utloppsröret så att den passar slangens diameter.
2. Förbind slangen med utloppsröret.

Vi rekommenderar att slangarna fästs med en slangklämma

5. Handhavande

Varning! Fara för elektrisk stöt!

- Säkerhetsavständet mellan apparaten och vatten måste uppgå till minst 2 m.

Försiktighet!

- Beakta bruksanvisningen för UV-vattenreningsfiltret och pumpen, särskilt kapitlet om säkerhet, driftsättning och drift!

1. Placera filtret vid dammstranden (☒F).
2. Placera pumpen i dammen så vågrätt som möjligt på fast grund så att filterhuset är täckt med minst 20 cm vatten. Beakta maximalt nedsänkningsdjup (se tekniska data).

Sätta igång pumpen och UV-vattenreningsfiltret

1. Sätt in resp. nätkontakt i väggkontakten. Varning: Pumpen startar genast!

Stänga av pumpen och UV-vattenreningsfiltret

1. Dra ur resp. nätkontakt ur väggkontakten.

6. Skötsel

Varning! Fara för elektrisk stöt!

- Dra alltid ut pumpens och UV-vattenreningsfiltrets stickpropp innan man påbörjar underhållsarbete.

Försiktighet!

▶ OBS bruksanvisningen för UV-vattenreningsfiltret och pumpen, särskilt kapitlet om säkerhet, driftsättning och underhåll!

Försiktighet! Risk för sakskada.

- Använd inga hårda föremål eller aggressiva rengöringsmedel.

I nedanstående avsnitt beskrivs underhållsarbeten som krävs för optimal och störningsfri drift. Regel - bunden skötsel förlänger livslängden och säkerställer filtrets funktion under en längre tid.

Rengöra filter

Filtrets inre ska kontrolleras alla 4 veckor och rengöras beroende på graden av nedsmutsning. Gör som följande:

1. Dra ut pumpens och UV-vattenreningsfiltrets stickpropp.
2. Öppna filterhuset.
3. Ta ut filtret ur huset (☒C).
4. Ta ut EHEIM FILTERBIO resp. EHEIM FILTERMEC granulat ur filterhuset.
5. Rengör filter och granulat under kallt, rinnande vatten.
6. Rengör det inre av filterhuset med en vattenstråle.
7. Montera in filtret igen i omvänd ordning (☒C).

Underhållsrekommendation

Hållbarheten av fleecefiltret med aktivkol är begränsat till 4 veckor. Därefter hamnar föroreningarna åter i vattnet. Du kan antingen bara ta bort fleecefiltret eller byta ut vid behov av ett nytt fleecefilter.

7. Felsökning och felåtgärder

Varning! Fara för elektrisk stöt!

▶ Dra ur nätkontakten innan du börjar med felåtgärd.

Fel Möjliga orsaker Åtgärder

Filterprestandan avtar	Filtermontering är felaktig	► Kontrollera att filterenheten byggts i rätt ordning.
	Filtret är nedsmutsat ► Rengör filtret
	Pumpen är nedsmutsad ► Rengör pumpens filterhus (se bruksanvisning pump)

Kontakta EHEIM-serviceavdelningen vid övriga fel.

8. Urdrifttagande

Lagring och övervintring

1. Rengör apparaten
2. Förvara den på frostfri plats.

Kassering

Beakta gällande föreskrifter vid kassering.

Apparaten får inte kastas i soptunna eller bland hushållsavfall. Apparaten lämnas in till kommunal uppsamlingsplats eller återvinningscentral utan kostnad. Produktförpackningen består av återvinningsbara material. Omhänderta den på miljömässigt sätt och lämna in för återvinning.

9. Tekniska data

Du hittar pumpens och UV-vattenreningsfiltrets tekniska data i respektive bruksanvisningar.

10. Reservdelar

Se sidan 77.

Pos.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510
