BRUGSANVISNING Loop 10000 EHEIM

Betjeningsvejledning

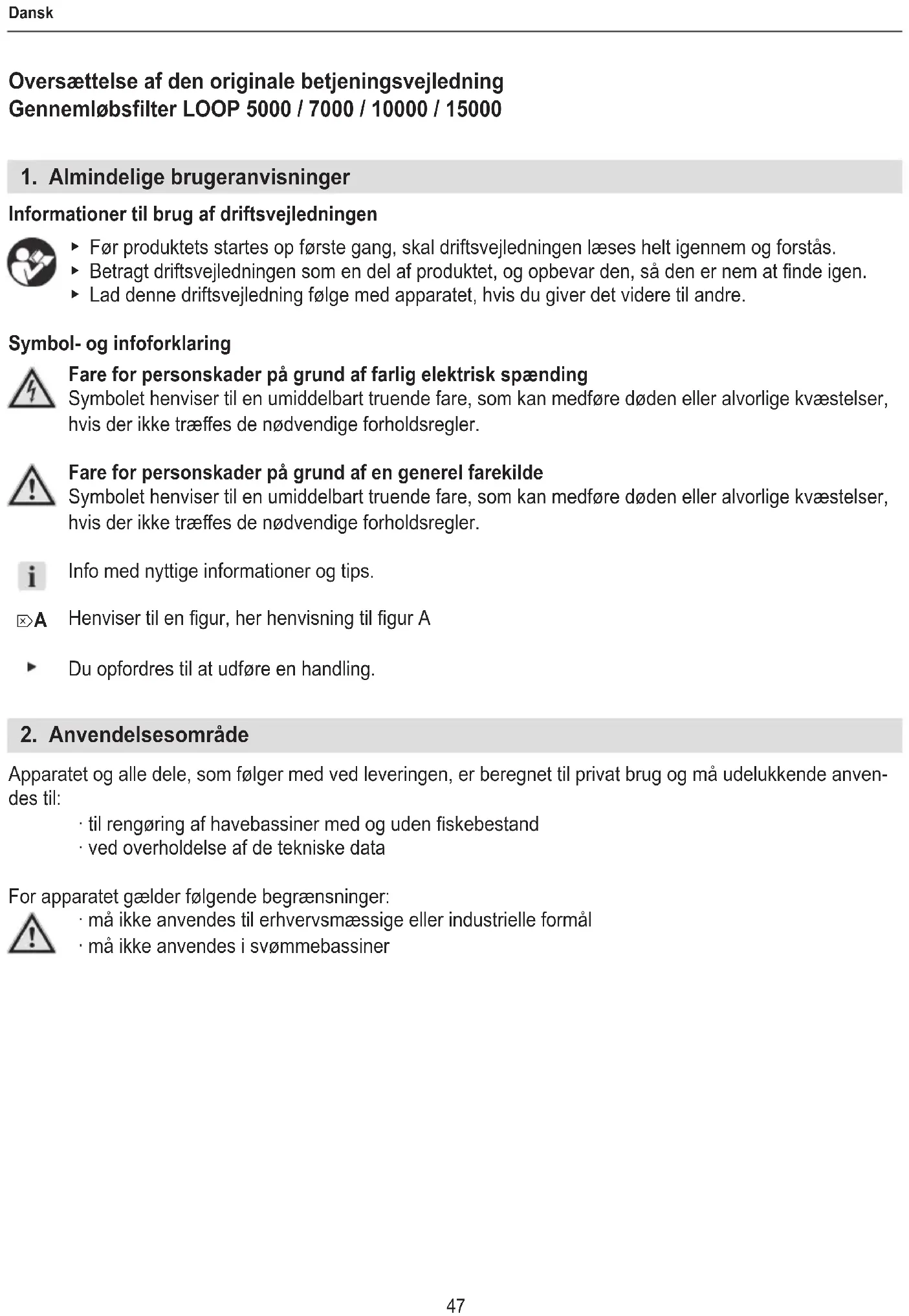

Dansk Oversættelse af den originale betjeningsvejledning Gennemløbs󰄈lter LOOP 5000 / 7000 / 10000 / 15000

1. Almindelige brugeranvisninger

Informationer til brug af driftsvejledningen ▶ Før produktets startes op første gang, skal driftsvejledningen læses helt igennem og forstås. ▶ Betragt driftsvejledningen som en del af produktet, og opbevar den, så den er nem at 󰘰nde igen. ▶ Lad denne driftsvejledning følge med apparatet, hvis du giver det videre til andre. Symbol- og infoforklaring Fare for personskader på grund af farlig elektrisk spænding Symbolet henviser til en umiddelbart truende fare, som kan medføre døden eller alvorlige kvæstelser, hvis der ikke træ󰘯es de nødvendige forholdsregler. Fare for personskader på grund af en generel farekilde Symbolet henviser til en umiddelbart truende fare, som kan medføre døden eller alvorlige kvæstelser, hvis der ikke træ󰘯es de nødvendige forholdsregler. Info med nyttige informationer og tips. Henviser til en 󰘰gur, her henvisning til 󰘰gur A Du opfordres til at udføre en handling.

2. Anvendelsesområde

Apparatet og alle dele, som følger med ved leveringen, er beregnet til privat brug og må udelukkende anven- des til: ‧ til rengøring af havebassiner med og uden 󰘰skebestand ‧ ved overholdelse af de tekniske data For apparatet gælder følgende begrænsninger: ‧ må ikke anvendes til erhvervsmæssige eller industrielle formål ‧ må ikke anvendes i svømmebassiner ⌦A48 Dansk

3. Sikkerhedsanvisninger

I forbindelse med dette apparat kan der opstå farer for personer og materielle værdier, hvis apparatet anvendes forkert eller til formål, det ikke er beregnet til, eller hvis sikkerhedsanvisningerne ikke overholdes. ‧ Lad ikke børn få adgang til apparatets emballage, da der kan være farer forbundet med det (fare for kvælning!). ‧ Dette apparat kan anvendes af børn fra 8 år samt af personer med re- ducerede fysiske, sensoriske eller mentale evner eller mangel på erfa- ring og/eller viden, hvis de er under opsyn eller er blevet oplært i sikker brug af apparatet og har forstået de farer, der kan opstå i forbindelse med det. Børn må ikke lege med apparatet. Rengøring og brugervedli- geholdelse må ikke udføres af børn, medmindre de er under opsyn. Elektrisk sikkerhed ‧ Apparatets sikkerhedsafstand til vandet skal mindst være 2 m. Sikker drift ‧ Apparatet anvendes med den medfølgende pumpe og en PVC-kla

ringsenhed. Overhold driftsvejledningen og især kapitlerne sikkerhed, opstart, betjening og vedligeholdelse for disse komponenter! ‧ Udfør en visuel kontrol før brug for at sikre, at apparatet er ubeskadiget. ‧ Brug ikke apparatet, hvis det ikke fungerer korrekt, eller hvis det er beskadiget. ‧ Udfør kun arbejde, som er beskrevet i denne vejledning. ‧ Foretag aldrig tekniske ændringer på apparatet. ‧ Anvend kun originale reservedele og tilbehør til apparatet.49 Dansk

Montering af overløbsrør (⌦A) LOOP5000/7000

1. Stik udløbsstuden ③ gennem åbningen i 󰘰lterhuset.

2. Sæt pakningen ② på udløbsstudsen indefra.

3. Skru udløbsstudsen på overløbsrøret ①.

1. Stik udløbsstuden ③ gennem åbningen i 󰘰lterhuset.

2. Sæt pakningen ② på udløbsstudsen indefra.

3. Skru udløbsstudsen på overløbsrøret ①.

4. Montér det andet overløbsrør i samme rækkefølge.

Montering af UVC-klaringsenhed (⌦B) LOOP5000/7000

1. Sæt tætningsskiven ② på gevindet til UVC-klaringsenheden ①.

2. Stik UVC-klaringsenheden gennem åbningen i 󰘰lterhuset.

3. Skru mellemstykket ③ indefra på UVC-klaringsenheden.

4. Skru sprinklerrøret ④ på mellemstykket.

5. Stik skruen ⑤ med underlagsskiven ⑥ og O-ringen ⑦ gennem UVC-klaringsenhedens monterings

1. Sæt tætningsskiven ② på gevindet til UVC-klaringsenheden ①.

2. Stik UVC-klaringsenheden gennem åbningen i 󰘰lterhuset.

3. Skru T-mellemstykket ③ indefra på UVC-klaringsenheden.

4. Skru de to sprinklerrør ④ på T-mellemstykket.

5. Stik skruen ⑤ med underlagsskiven ⑥ og O-ringen ⑦ gennem UVC-klaringsenhedens monterings-

Indsætning af 󰄈lter (⌦C) LOOP5000/7000

1. Fyld det vedlagte net med EHEIM FILTERBIO-granulat (biologisk 󰘰ltergranulat).

2. Sæt 󰘰ltrene ind i 󰘰lterhuset med følgende rækkefølge:

① Net med EHEIM FILTERBIO-granulat Obs: Nettet skal sidde plant på husets bund ② Blå 󰘰ltersvamp, 󰘰n ③ Aktivt kul-󰘱eece ④ Blå 󰘰ltersvamp, grov LOOP10000/15000

1. Hæld EHEIM FILTERMEC-granulat (mekanisk 󰘰ltergranulat) ① løst i 󰘰lterhuset.

2. Sæt 󰘰ltrene ind i 󰘰lterhuset med følgende rækkefølge:

2. Læg tætningsskiven ② i tilslutningsstudsen.

3. Skru tilslutningsstudsen med omløbermøtrik på UVC-klaringsenheden.

Tilslutning af udløbsslange (⌦E)

1. Afkort udløbsstudsen efter slangens diameter med en sav.

2. Forbind slangen med udløbsstudsen.

Vi anbefaler at fastgøre slangerne med slangeklemmer

Obs! Strømstød! ▶ Apparatets sikkerhedsafstand til vandet skal mindst være 2 m. Forsigtig! ▶ Overhold betjeningsvejledningen til UVC-klaringsenheden og pumpen, især kapitlet sikkerhed, opstart og betjening!

1. Stil 󰘰lteret på bassinkanten på (⌦F).

2. Stil pumpen så vandret som muligt i bassinet på et fast underlag, så pumpens 󰘰lterhus mindst er

dækket 20 cm af vandet. Vær opmærksom på den maksimale neddykningsdybde (se de tekniske data). Sådan tændes pumpen og UVC-klaringsenheden

1. Sæt det tilhørende strømstik i stikkontakten.

Obs: Pumpen starter med det samme! Sådan slukkes pumpen og UVC-klaringsenheden

Obs! Strømstød! ▶ Tag altid pumpens og UVC-klaringsenhedens strømstik ud, før der foretages vedligeholdelsesarbej- de. Forsigtig! ▶ Overhold betjeningsvejledningen til UVC-klaringsenheden og pumpen, især kapitlet sikkerhed og vedligeholdelse! Forsigtig! Materielle skader. ▶ Brug ikke hårde genstande eller aggressive rengøringsmidler til rengøringen.51 Dansk I de efterfølgende afsnit er vedligeholdelsesarbejdet beskrevet, som kræves for at opnå optimal og fejlfri drift. Regelmæssig vedligeholdelse forlænger levetiden og sikrer 󰘰lterets funktion i lang tid. Rengøring af 󰄈lteret Den indvendige del af 󰘰lteret skal kontrolleres ca. hver 4. uge og rengøres afhængigt af tilsnavsningsgraden. Gå frem på følgende måde:

1. Tag pumpens og UVC-klaringsenhedens strømstik ud.

3. Tag 󰘰lteret ud af huset (⌦C).

6. Rengør 󰘰lterhusets indvendige del med en vandstråle.

7. Montér 󰘰lteret igen i omvendt rækkefølge (⌦C).

Anbefalet vedligeholdelse ▶ Levetiden for aktiv-kul-󰘱eecet er begrænset til cirka 4 uger. Derefter afgiver 󰘱eecet de skadelige sto󰘯er til vandet igen. Du kan enten fjerne 󰘱eecet eller udskifte det med et nyt 󰘱eece ved behov.

7. Afhjælpning af fejl

Obs! Strømstød! ▶ Tag strømstikket ud før afhjælpning af fejl. Fejl Mulig årsag Afhjælpning Filtere󰓐ekten aftager Filteret er monteret forkert ▶ Kontrollér, om 󰘰lteret er monteret i den rigtige rækkefølge. Filteret er snavset ▶ Rengør 󰘰lteret Pumpen er snavset ▶ Rengør pumpens 󰘰lterhus (se driftsvejledningen til pumpen) Ved øvrige fejl bedes du henvende dig til EHEIM-service.

Bortska󰓐else Overhold de gældende forskrifter i loven vedrørende bortska󰘯else af apparatet. Apparatet må ikke længere bortska󰘯es med det kommunale a󰘯ald eller med husholdningsa󰘯aldet. Apparatet kan a󰘱everes gratis på kommunale indsamlingssteder eller genbrugspladser. Produktembal

lagen består af materialer, som kan genbruges. Bortskaf disse miljøvenligt og a󰘱ever dem til genbrug.52 Dansk
