Type de produit	Pompe à eau pour mares avec filtre et clarificateur UVC
Marque	EHEIM
Modèle	Loop 10000
Dimensions (L x P x H)	603 × 398 × 368 mm
Volume de filtration	Jusqu'à 10000 L
Pompe incluse	Oui, modèle FLOW3500
Clarificateur UVC inclus	Oui, modèle CLEARUVC-11
Température de l'eau	4°C à 35°C
Profondeur d'immersion minimale	20 cm
Distance de sécurité à l'eau	Au moins 2 m
Matériaux du filtre	Granulés EHEIM FILTERMEC, éponges bleues, toison de charbon actif
Ordre des médias filtrants	Granulés au fond, puis éponge fine, toison charbon, éponge grossière
Entretien du filtre	Toutes les 4 semaines : nettoyage des médias et du boîtier
Durée de vie de la toison de charbon	Environ 4 semaines, à remplacer ensuite
Hivernage	Nettoyer et stocker à l'abri du gel
Poids approximatif	Environ 12 kg
Alimentation électrique	230 V / 50 Hz (estimation standard)
Pièces de rechange disponibles	Oui, références indiquées dans la notice : joint, embouts, etc.
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - Loop 10000 EHEIM

Comment installer le tuyau de déversement sur le filtre Loop 10000 ?

Insérez l'embout de déversement ③ dans l'ouverture du boîtier. Enfichez le joint d'étanchéité ② par l'intérieur sur l'embout, puis vissez le tuyau de déversement ①. Le Loop 10000 nécessite deux tuyaux de déversement montés de manière identique.

Quels médias filtrants utiliser et dans quel ordre ?

Pour le Loop 10000, placez d'abord les granulés EHEIM FILTERMEC (filtre mécanique) au fond du boîtier sans les comprimer. Ensuite, superposez : ② éponge de filtre bleue fine, ③ toison de charbon actif, ④ éponge de filtre bleue grossière.

Comment raccorder la pompe au clarificateur UVC ?

Raccordez le tuyau spiralé ③ de la pompe à l'embout de raccordement ①. Insérez le disque d'étanchéité ② dans l'embout, puis vissez l'embout avec l'écrou borgne sur le clarificateur UVC (voir figure D).

Quelle est la profondeur d'immersion minimale pour le filtre ?

Le boîtier du filtre doit être couvert d'au moins 20 cm d'eau. Respectez également la profondeur d'immersion maximale indiquée dans les spécifications techniques.

À quelle fréquence dois-je nettoyer le filtre ?

Il est conseillé de vérifier l'intérieur du filtre toutes les 4 semaines environ, et de le nettoyer selon le degré d'encrassement. Les granulés et éponges se nettoient à l'eau froide.

Que faire si la capacité de filtration diminue ?

Vérifiez d'abord l'ordre d'installation des médias filtrants. Si correct, nettoyez le filtre et la pompe (voir mode d'emploi de la pompe). Si le problème persiste, contactez le service EHEIM.

Puis utiliser l'appareil en hiver ?

Pour l'hivernage, nettoyez soigneusement l'appareil et stockez-le à l'abri du gel. Ne laissez pas l'eau geler dans le filtre.

Quelles sont les consignes de sécurité électrique ?

Maintenez une distance d'au moins 2 mètres entre l'appareil et l'eau. Débranchez toujours avant toute intervention. Cet appareil peut être utilisé par des enfants de 8+ ans sous surveillance.

Comment remplacer la toison de charbon actif ?

La toison de charbon actif a une durée de vie d'environ 4 semaines. Après cette période, elle libère les substances nocives. Retirez-la simplement et remplacez-la par une neuve.

Où trouver les pièces de rechange pour le Loop 10000 ?

Les pièces de rechange sont listées dans la notice (page 77). Les références pour le Loop 10000 incluent : 2517851, 2629310, 2629110, 2629510. Contactez votre revendeur EHEIM.

MODE D'EMPLOI Loop 10000 EHEIM

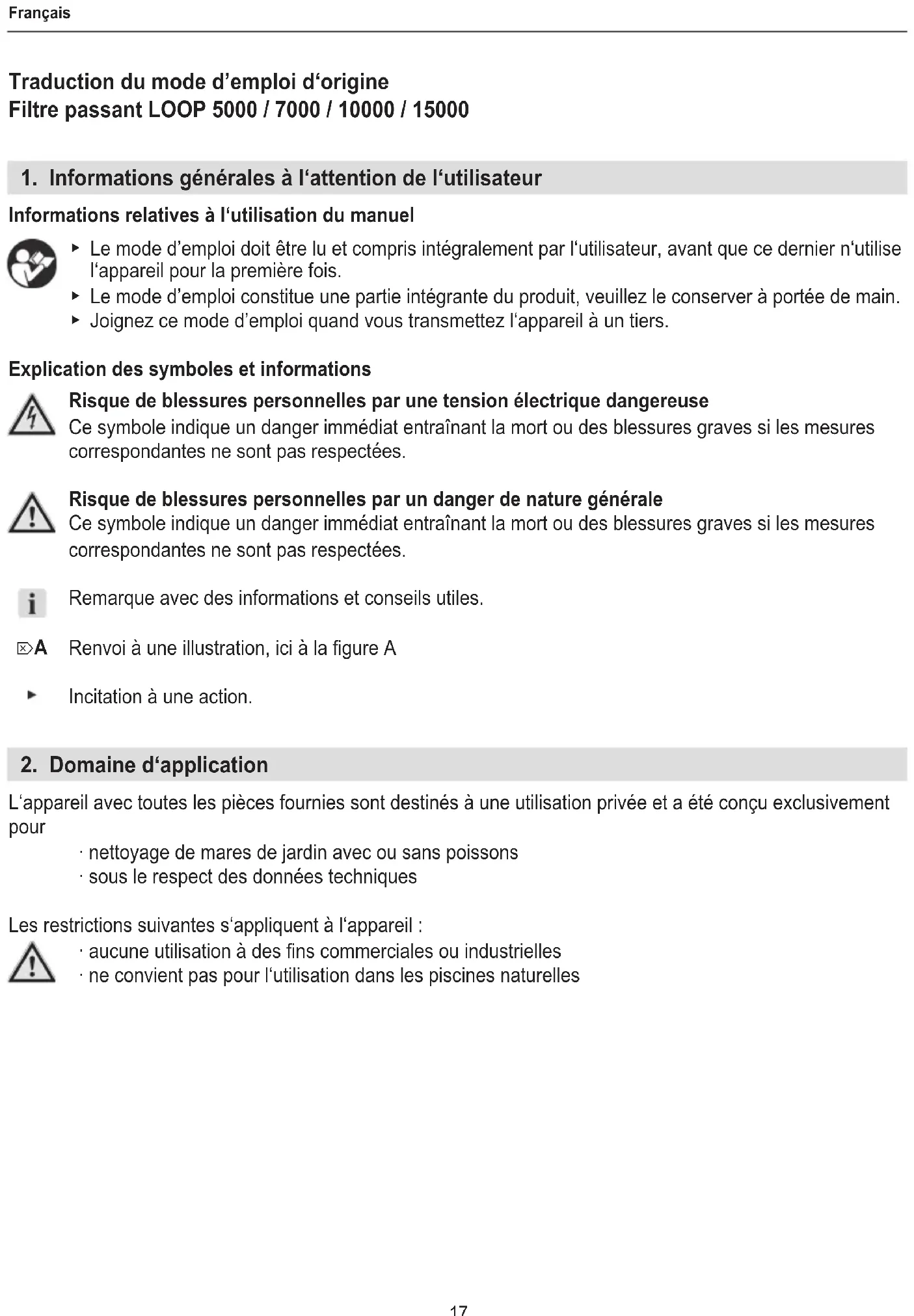

Informations relatives à l'utilisation du manuel

Le mode d'emploi doit être lu et compris intégralement par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. - Le mode d'emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main. - Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Risque de blessures personnelles par une tension électrique dangereuse

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures correspondantes ne sont pas respectées.

Risque de blessures personnelles par un danger de nature générale

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures correspondantes ne sont pas respectées.

Remarque avec des informations et conseils utiles.

Renvoi à une illustration, ici à la figure A

Incitation à une action.

2. Domaine d'application

L'appareil avec toutes les pièces fournies est destiné à une utilisation privée et a été conçu exclusivement pour

· nettoyage de marais de jardin avec ou sans poissons - sous le respect des données techniques

Les restrictions suivantes s'appliquent à l'appareil :

• aucune utilisation à des fins commerciales ou industrielles
• ne convient pas pour l'utilisation dans les piscines naturelles

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et les objets s'il n'est pas utilisé de manière conforme ou correspondant au but prévu, ou si les consignes de sécurité ne sont pas observées.

• Conserver l'emballage de l'appareil à l'abri des enfants, parce qu'il peut représenter un danger (risque d'étouffement !)
• Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou des personnes qui manquent de l'expérience et du savoir requis pour l'utilisation sûre de cet appareil à moins d'être surveillées ou instruites à propos de l'utilisation sûre et concernant les risques liés à l'utilisation. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance sans surveillance par une personne responsable de leur sécurité.

Sécurité électrique

Observez une distance de sécurité d'au moins 2 m entre l'appareil et l'eau.

Utilisation sûre

• L'appareil est utilisé par la pompe fournie et un clarificateur UVC. Veuillez observer le mode d'emploi, en particulier les chapitres concernant la sécurité, la mise en service, l'utilisation et la maintenance de ces composants !
• Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil est intact.
• N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.
• Exécutez uniquement les travaux décrits dans ce manuel.
• Ne faites aucune modification technique de cet appareil.
• Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

LOOP5000/7000

1. Insérez l'embout de déversement ③ dans l'ouverture du boîtier du filtre.
2. Enfichez le joint d'étanchéité ② de l'intérieur sur l'embout de déversement.
3. Vissez l'embout de déversement sur le tuyau de déversement ①.

LOOP10000/15000

1. Insérez l'embout de déversement ③ dans l'ouverture du boîtier du filtre.
2. Enfichez le joint d'étanchéité ② de l'intérieur sur l'embout de déversement.
3. Vissez l'embout de déversement sur le tuyau de déversement ①.
4. Montez le deuxième tuyau de déversement en ordre identique.

LOOP5000/7000

1. Enfichez le disque d'étanchéité ② sur le filet du clarificateur UVC ①.
2. Insérez le clarificateur UVC dans l'ouverture du boîtier du filtre.
3. Vissez le raccord ③ de l'intérieur sur le clarificateur UVC.
4. Vissez le tube de l'arroseur ④ sur le raccord.
5. Insérez la vis ⑤ avec la rondelle ⑥ et le joint torique ⑦ de l'intérieur à travers le perçage du support de montage du clarificateur UVC.
6. Fixez le clarificateur UVC au moyen de l'écrou ⑨ et de la rondelle ⑧.

LOOP10000/15000

1. Enfichez le disque d'étanchéité ② sur le filet du clarificateur UVC ①.
2. Insérez le clarificateur UVC dans l'ouverture du boîtier du filtre.
3. Vissez le raccord en T③ de l'intérieur sur le clarificateur UVC.
4. Vissez les deux tubes de l'arroseur ④ sur le raccord en T.
5. Insérez la vis ⑤ avec la rondelle ⑥ et le joint torique ⑦ de l'intérieur à travers le perçage du support de montage du clarificateur UVC.
6. Fixez le clarificateur UVC au moyen de l'écrou ⑨ et de la rondelle ⑧.

LOOP5000/7000

1. Remplissez le filet joint de granulés EHEIM FILTERBIO (granulés de filtre biologiques).
2. Introduisez les filtres de la manière suivante dans le boîtier : ① Filet rempli de granulés EHEIM FILTERBIO Attention : Le filet doit être posé sur le fond du boîtier ② Éponge de filtre bleu, fin ③ Toison de charbon actif ④ Éponge de filtre bleu, grossier

LOOP10000/15000

1. Remplir le boîtier de filtre de granulés EHEIM FILTERMEC (granulés de filtre mécaniques) ① sans les comprimer.
2. Introduisez les filtres de la manière suivante dans le boîtier :

② Éponge de filtre bleu, fin ③ Toison de charbon actif ④ Éponge de filtre bleu, grossière

Montage de la pompe de raccordement (☒d)

1. Raccordez le tuyau spiralé ③ de la pompe avec l'embout de raccordement ①.
2. Introduisez le disque d'étanchéité ② dans l'embout de raccordement.
3. Vissez l'embout de raccordement au moyen de l'écrou borgne sur le clarificateur UVC.

Raccordement du tuyau d'évacuation (☒e)

1. Raccourcissez avec une scie l'embout de raccordement au diamètre du tuyau (☒C).
2. Raccordez le tuyau à la goulotte d'évacuation.

Nous conseillons de fixer les tuyaux à l'aide d'une bride.

Attention ! décharge électrique !

- Observez une distance de sécurité d'au moins 2 m entre l'appareil et l'eau.

Prudence!

- Observez le mode d'emploi du clarificateur UVC et de la pompe, en particulier les chapitres Sécurité, Mise en service et Utilisation !

1. Posez le filtre au bord de la mare.
2. Posez la pompe horizontalement dans une mare, sur une surface solide, de sorte que le boîtier du filtre soit couvert d'au moins 20 cm d'eau. Observez toujours la profondeur d'immersion maximale (voir les spécifications techniques).

Mise sous tension de la pompe et du clarificateur UVC

1. Insérez la fiche secteur en question dans la prise murale. ATTENTION : La pompe se met immédiatement en marche !

Mise hors tension de la pompe et du clarificateur UVC

1. Retirez la fiche secteur en question de la prise murale.

Attention ! décharge électrique !

- Retirez la fiche secteur de la pompe et du clarificateur UVC de la prise murale avant de procéder aux activités de maintenance.

Prudence!

- Observez le mode d'emploi du clarificateur UVC et de la pompe, en particulier les chapitres Sécurité et Maintenance !

Prudence ! dommage matériel.

- N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les segments suivants. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement du filtre pendant une longue période.

Nettoyage du filtre

L'intérieur du filtre doit être contrôlé environ toutes les 4 semaines et nettoyé en fonction du degré d'encrassement. Procédez comme suit :

1. Retirez la fiche secteur de la pompe et du clarificateur UVC de la prise murale.
2. Ouvrez le boîtier du filtre
3. Sortez le filtre du boîtier (☒C).
4. Sortez les granulés EHEIM FILTERBIO ou EHEIM FILTERMEC du boîtier du filtre.
5. Nettoyez le filtre et les granulés sous le robinet d'eau froide.
6. Nettoyez l'intérieur du boîtier du filtre à l'aide d'un jet d'eau.
7. Montez le filtre à nouveau en ordre inverse (☒C).

Recommandation de maintenance

Le cycle de vie d'une toison de charbon actif est limité à environ 4 semaines. Après cette période, la toison dégagera à nouveau les substances nocives dans l'eau. Vous pouvez simplement enlever la toison ou la remplacer par un exemplaire neuf.

Attention ! décharge électrique !

- Retirez la fiche secteur de la prise murale avant le dépannage.

Dysfonctionnement Cause possible Solution

La capacité de filtration diminue	Le filtre est mal installé ▶ Vérifiez l'ordre d'installation du filtre.
	Le filtre est encrassé ▶ Nettoyez le filtre
	La pompe est encrassée ▶ Nettoyez le boîtier du filtre de la pompe (voir le mode d'emploi de la pompe)

Veuillez vous adresser à notre service EHEIM en cas d'un autre dysfonctionnement.

Stockage et hivernage

1. Nettoyez l'appareil.
2. Conservez l'appareil à l'abri du gel.

Mise au rebut

Observez les dispositions légales en vigueur pour la mise au rebut de l'appareil.

L'appareil ne doit pas être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage est composé de matériaux recyclables. Éliminez-les de manière conforme, et apportez-les à un point de recyclage.

9. Spécifications techniques

Type 5000 7000 10000 15000
Pompe	PLAY1500	FLOW2500	FLOW3500	FLOW5000
Clarificateurs à UVC	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Dimensions (L x P x H)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Évacuation de l'eau 1" – 1 1⁄4"
Température du milieu 4°C – 35°C

Les spécifications techniques de la pompe et du clarificateur UVC figurent dans les manuels respectifs.

10. Pièces de rechange

Voir page 77.

Pos.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510

1. Ligue a respetiva ficha de rede à tomada de rede.
