Marque	Lescha
Modèle	ABM P135 L
Type de produit	Mélangeur de ciment (bétonnière)
Capacité de la cuve	130 L
Capacité de malaxage maximale	110 L
Alimentation	Monophasé 230 V / 50 Hz
Puissance absorbée	600 W
Dimensions (L × l × H)	1220 × 700 × 1280 mm
Poids	48 kg
Diamètre des roues	160 mm
Nombre de positions d'inclinaison	7
Classe de protection	Double isolation (Classe II)
Indice de protection	IP44
Section de câble recommandée (max 50 m)	2,5 mm²
Garantie	12 mois
Entretien	Nettoyage après chaque utilisation ; huiler les paliers périodiquement
Sécurité	Ne pas mettre les mains dans la cuve en mouvement ; utiliser uniquement avec les protections en place
Pièces détachées	Disponibles ; se référer à la notice pour les références
Usage recommandé	Fabrication de béton et mortier pour maçonnerie
Type de moteur	Moteur électrique monophasé
Nombre de roues	2 (roues pleines)
Système d'inclinaison	Volant avec disque à 7 crans

FOIRE AUX QUESTIONS - ABM P135 L Lescha

Quelle est la capacité maximale de la cuve du mélangeur ABM P135 L ?

La cuve a une capacité de 130 L, et la capacité de malaxage maximale est de 110 L.

Comment nettoyer efficacement l'intérieur de la cuve ?

Utilisez une pelletée de gravillons et d'eau, puis faites tourner la cuve. Vous pouvez aussi utiliser un nettoyeur haute pression en évitant de projeter de l'eau sur le moteur.

Quels types de matériaux peut-on mélanger avec cette bétonnière ?

Elle est conçue pour la fabrication de béton et mortier destinés à la maçonnerie. Tout autre mélange chimique ou alimentaire est déconseillé.

Quelles précautions de sécurité faut-il respecter ?

Ne jamais mettre les mains, la tête ou un outil dans la cuve en mouvement. Ne pas faire fonctionner sans les protections. Débranchez avant toute intervention. Utilisez uniquement avec le capot fermé.

Quelle est la puissance du moteur et son alimentation électrique ?

Le moteur est monophasé 230 V / 50 Hz avec une puissance absorbée de 600 W. Double isolation (Classe II), pas de fil de terre nécessaire.

Comment positionner la cuve pour vidanger le mélange ?

Le disque d'inclinaison a 7 crans. Les positions 3 (gauche) et 5 (droite) permettent la vidange. Tournez le volant sur le cran souhaité.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 12 mois à compter de la date d'achat. Elle couvre le remplacement gratuit des pièces défectueuses dues à un vice de construction, mais pas les dommages liés à une mauvaise utilisation.

Comment obtenir des pièces de rechange ?

Adressez-vous à votre revendeur en indiquant le type, la date de fabrication et le numéro de série (sur le capot). Précisez la quantité, la désignation et la référence des pièces.

Que faire si le moteur surchauffe ?

Évitez de faire tourner à vide, cela provoque une surchauffe. Vérifiez la section du câble (2,5 mm² pour 50 m max). Si le problème persiste, débranchez et consultez un professionnel.

Peut-on utiliser un câble prolongateur ? Si oui, quelle section ?

Oui, mais la section doit être adaptée : 2,5 mm² pour une longueur maximale de 50 m. Pour une longueur supérieure, prévoyez une section plus forte. Ne laissez jamais le câble enroulé sur son support.

MODE D'EMPLOI ABM P135 L Lescha

CARACTÉRISTIQUESTECHNIQUES		ABM P 135L
Capacité de cuve L 130Capacité de malaxage maximum L 110
Moteur monophasé 230V/50HzPuissance absorbée	W 600
Longueur	mm	1220
Largeur	mm 700
Hauteur	mm	1280
Roues pleines	ø mm 160
Poids	kg	48

1 2 3 4 5 6 7

FABRICATION DES BÉTONS ET MORTIERS

Le disque d'inclinaison possède 7 crans différents

Position 1 Ouverture de la cuve vers le haut.

Position 2 Malaxage à gauche.

Position 3 Vidange côté gauche.

Position 4 Ouverture de la cuve vers le bas.

Position 5 Vidange côté droit.

Position 6 et 7 Malaxage à droite.

Dosage des bétons et mortiers courants pour 1 sac de ciment de 25 kg
	Sable0,2 à 0,5 mm		Gravier20 mm
Béton de fondation(Béton de propreté, semelle)	50 litres		80 litres		13 litres environ
Béton armé courant(dalle de compression)	30 litres		60 litres		13 litres environ
Béton armé(linteau, poutre)	30 litres		50 litres		15 litres environ
Mortier (assemblage briques, parpaings)	60 litres		-		13 litres environ
Mortier(enduit, chape)	50 litres		-		12 à 15 litres environ
Mortier(scellement de carrelage)	100 litres		-		13 litres environ

• Positionner la cuve à l'inclinaison choisie (d'un côté ou de l'autre). L'inclinaison la plus proche de l'horizontale donne un meilleur malaxage des matériaux collants (mortiers) mais réduit la capacité.
• Introduire dans la cuve un peu d'eau, ajouter les agrégats (gravier ou sable) puis le ciment. Faire le complément d'eau en cours de chargement. Le tableau de dosage vous guidera dans vos travaux. La quantité d'eau est donnée à titre indicatif, elle dépend du degré d'humidité des agrégats.
• Laisser tourner la cuve une à deux minute environ,

pour obtenir un bon mélange. Ne pas prolonger le malaxage au-delà de deux minutes, afin d'éviter de centrifuger les matériaux.

- 1 pelletée = environ 4 litres, 1 brouette = 60 litres. Les proportions ci-dessus sont données à titre indicatif et ne peuvent en aucun cas engager la responsabilité du fabricant.

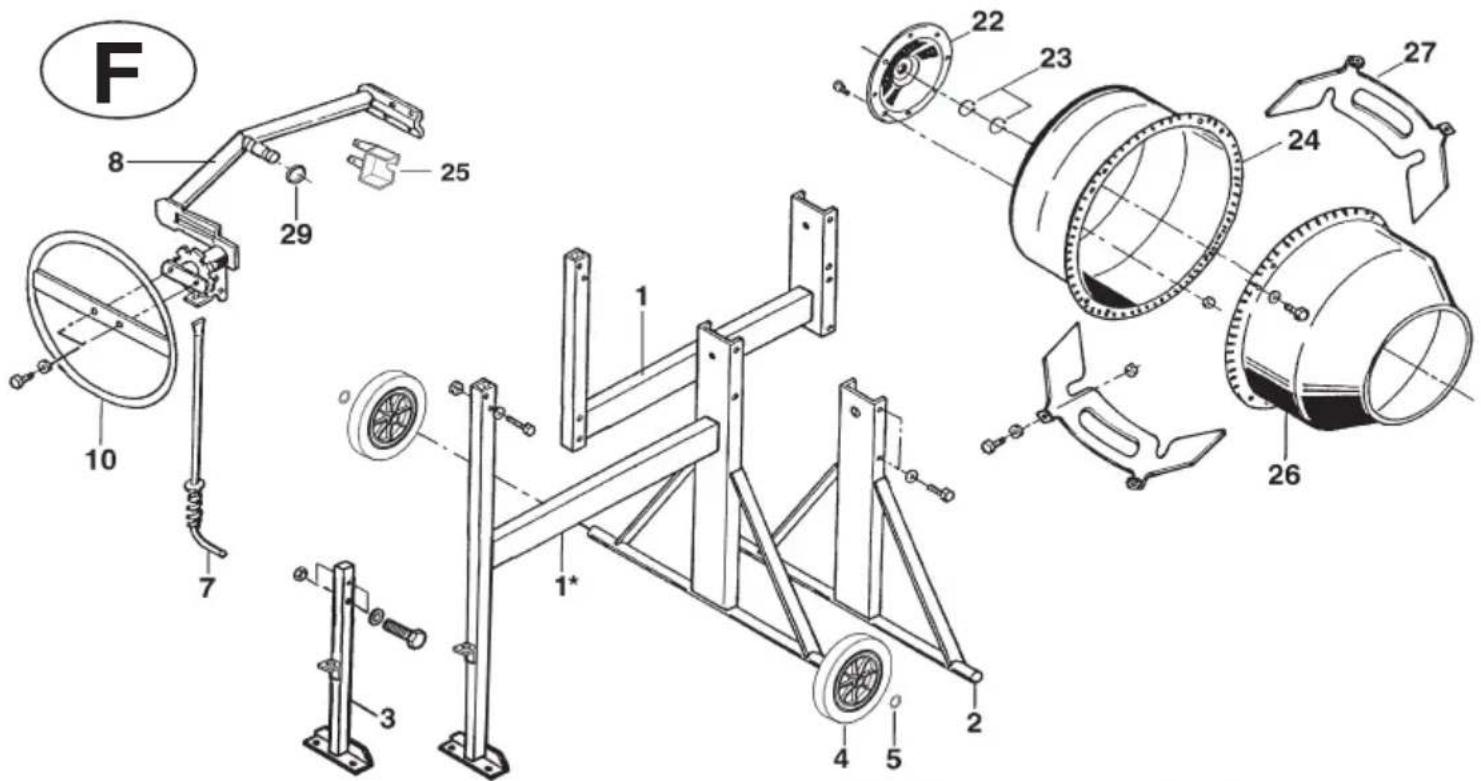

Rep	Qté	ABM P 135L	Désignation
1	1	391006	Châssis
1*	1	650435	Châssis fixe
2	1	391002	Pied arrière
3	1	391001	Pied avant
4	2	90331009	Roue ∅ 160 mm
5	2	009911	Rondelle auto frein ∅ 20
7	1	90393010	Système de blocage
8	1	90399106	Etrier
10	1	90393013	Volant
22	1	90399102	Flasque extérieur
23	2	009916	Circlips 30 x 2 e
24	1	33037	Fond de cuve
25	1	90399113	Protège pignon
26	1	90399100	Cône de cuve
27	2	90399103	Palette de cuve
29	1	400346	Joint
33	1	650430	Capot universel

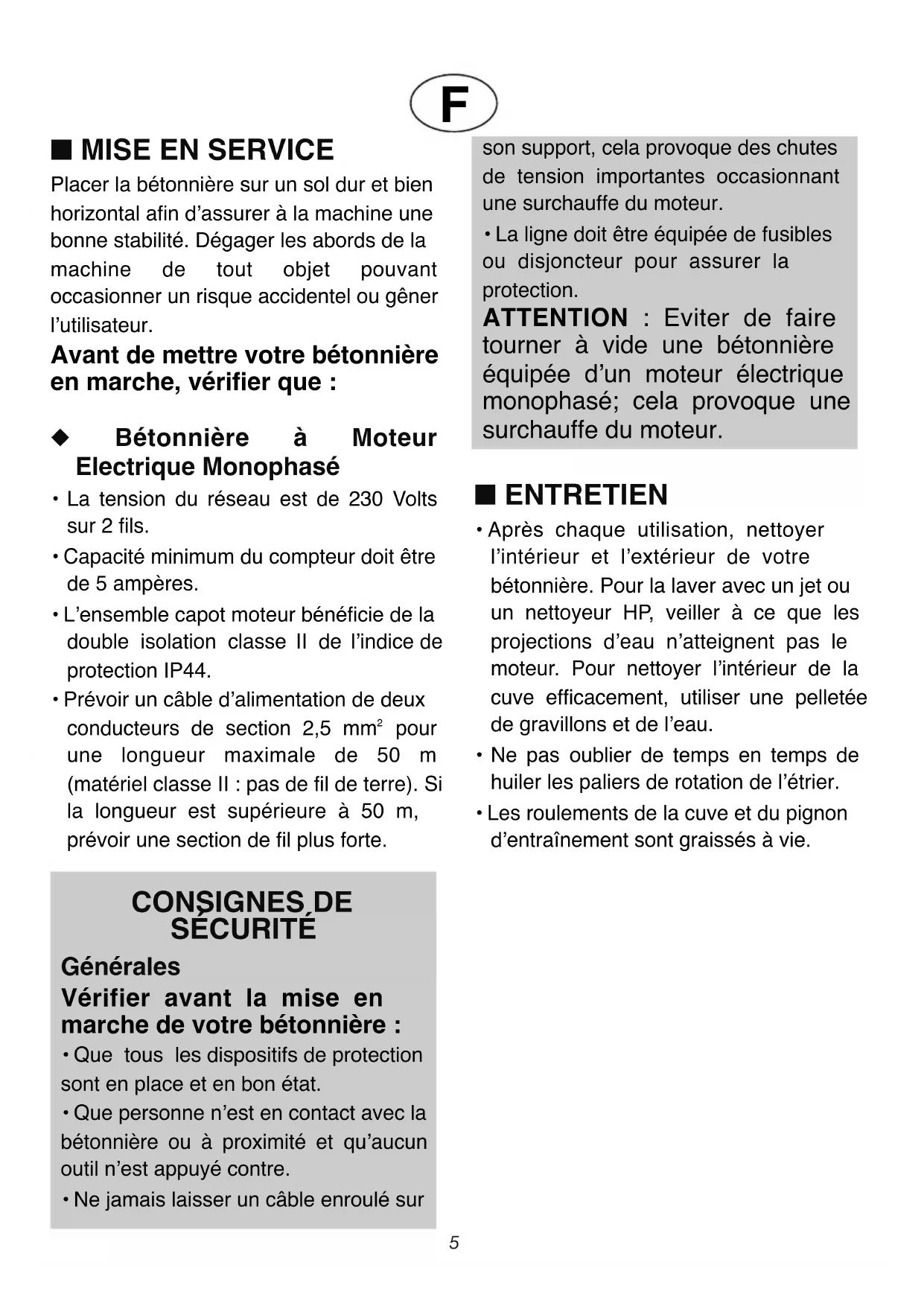

Placer la bétonnière sur un sol dur et bien horizontal afin d'assurer à la machine une bonne stabilité. Dégager les abords de la machine de tout objet pouvant occasionner un risque accidentel ou gêner l'utilisateur.

Avant de mettre votre bétonnière en marche, vérifier que :

◆ Bétonnière à Moteur Electrique Monophasé

• La tension du réseau est de 230 Volts sur 2 fils.
- Capacité minimum du compteur doit être de 5 ampères.
• L'ensemble capot moteur bénéficie de la double isolation classe II de l'indice de protection IP44.
- Prévoir un câble d'alimentation de deux conducteurs de section 2,5 mm ^2 pour une longueur maximale de 50 m (matériel classe II : pas de fil de terre). Si la longueur est supérieure à 50 m, prévoir une section de fil plus forte.

CONŞIGNES DE SÉCURITÉ

Générales Vérifier avant la mise en marche de votre bétonnière :

• Que tous les dispositifs de protection sont en place et en bon état.
• Que personne n'est en contact avec la bétonnière ou à proximité et qu'aucun outil n'est appuyé contre.
• Ne jamais laisser un câble enroulé sur

son support, cela provoque des chutes de tension importantes occasionnant une surchauffe du moteur.

- La ligne doit être équipée de fusibles ou disjoncteur pour assurer la protection.

ATTENTION : Eviter de faire tourner à vide une bétonnière équipée d'un moteur électrique monophasé; cela provoque une surchauffe du moteur.

ENTRETIEN

• Après chaque utilisation, nettoyer l'intérieur et l'extérieur de votre bétonnière. Pour la laver avec un jet ou un nettoyeur HP, veiller à ce que les projections d'eau n'atteignent pas le moteur. Pour nettoyer l'intérieur de la cuve efficacement, utiliser une pelletée de gravillons et de l'eau.
• Ne pas oublier de temps en temps de huiler les paliers de rotation de l'étrier.
• Les roulements de la cuve et du pignon d'entraînement sont graissés à vie.

CONSIGNES DE SÉCURITÉ

• Ne pas mettre les mains, la tête ou quelconque outil à l'intérieur de la cuve lorsqu'elle est en mouvement.
• Ne jamais faire fonctionner la bétonnière sans ses protections.
• Ne pas brancher et utiliser le moteur électrique hors de son fonctionnement prévu capot fermé.
• Arrêter et débrancher votre bétonnière avant toutes interventions de quelque nature que ce soit.
• N'utiliser le mélangeur de la bétonnière qu'avec des matériaux destinés à la maçonnerie (Tout autre mélange d'ordre chimique ou alimentaire est déconseillé).
• Ne jamais remplacer une pièce défectueuse par une pièce d'une marque différente.

Débrancher le cordon d'alimentation secteur avant d'ouvrir le capot. L'appareil doit être utilisé uniquement lorsque toutes les protections sont en place.

Attention : Appareil doublement isolé. Lors de réparations, la classe II n'est préservée qu'à condition d'utiliser les pièces d'origine et que les distances d'isolation ne soient pas modifiées.

Le constructeur décline toute responsabilité en cas de non respect des consignes de sécurité et des règles d'utilisation.

Pour toute demande de garantie, adressez vous à votre revendeur muni de votre facture d'achat.

MAINTENANCE

Le pignon d'entraînement de cuve est une pièce d'usure de votre bétonnière. Pour éviter toute immobilisation, il est prudent de prévoir une pièce d'avance.

GARANTIE

Le Constructeur garantit votre bétonnière pour une durée de 12 MOIS à partir du jour d'achat. Cette garantie assure le remplacement gratuit des pièces qui sont défectueuses par suite d'un vice de construction ou d'un défaut de matériel. Le constructeur se réserve le droit d'expertiser les pièces défectueuses. Aucune garantie n'est accordée pour les défectuosités causées par : une manutention maladroite, une mauvaise utilisation, l'emploi de pièces de rechange étrangères ou d'un mauvais entretien. La garantie des moteurs est accordée par le Fabricant de ceux-ci.

■ PIECES DE RECHANGE

Pour toute commande, s'adresser au détaillant revendeur de la bétonnière et indiquer le type, la date de fabrication et son numéro de série (plaque sur le capot). Préciser la quantité, la désignation et la référence des pièces désirées.

■ MODIFICATION DU PRODUIT

Soucieux d'améliorer constamment la qualité et l'efficacité de nos produits, nous nous réservons le droit de modifier, en cours de série, le produit ici-décrit.

FDeclarationdeconformitépourlaCEE

Nousdéclaronsenrésponshabilitéseule,quecepoduitcorrespondauxréglessuivantes: 2006/42/EG,2006/95/EGet2004/108/EG.
