ABM P135 L - Cementblandare Lescha - Gratis bruksanvisning och manual

Varumärke	Lescha
Modell	ABM P135 L
Produkttyp	Cementblandare (betongblandare)
Trummans kapacitet	130 L
Maximal blandningskapacitet	110 L
Strömförsörjning	Enfas 230 V / 50 Hz
Effektförbrukning	600 W
Mått (L × B × H)	1220 × 700 × 1280 mm
Vikt	48 kg
Hjuldiameter	160 mm
Antal lutningslägen	7
Skyddsklass	Dubbel isolering (Klass II)
Kapslingsklass	IP44
Rekommenderad kabelarea (max 50 m)	2,5 mm²
Garanti	12 månader
Underhåll	Rengöring efter varje användning; olja lagren regelbundet
Säkerhet	Sätt inte händerna i den roterande trumman; använd endast med skydden på plats
Reservdelar	Finns; se manualen för referenser
Rekommenderad användning	Tillverkning av betong och murbruk för murning
Motortyp	Enfas elmotor
Antal hjul	2 (massiva hjul)
Lutningssystem	Svänghjul med 7-läges skiva

Vanliga frågor - ABM P135 L Lescha

Vad är den maximala kapaciteten för ABM P135 L blandarens trumma?

Trumman har en kapacitet på 130 L, och maximal blandningskapacitet är 110 L.

Hur rengör man trumman effektivt?

Använd en skyffel grus och vatten, låt sedan trumman rotera. Du kan också använda en högtryckstvätt, men undvik att spruta vatten på motorn.

Vilka material kan blandas med denna betongblandare?

Den är avsedd för tillverkning av betong och murbruk för murning. All annan kemisk eller livsmedelsblandning rekommenderas inte.

Vilka säkerhetsåtgärder måste iakttas?

Sätt aldrig händerna, huvudet eller ett verktyg i den roterande trumman. Använd den inte utan skydden. Koppla ur före ingrepp. Använd endast med locket stängt.

Vad är motorns effekt och dess strömförsörjning?

Motorn är enfas 230 V / 50 Hz med en effektförbrukning på 600 W. Dubbel isolering (Klass II), ingen jordledning krävs.

Hur positionerar man trumman för att tömma blandningen?

Lutningsskivan har 7 lägen. Positionerna 3 (vänster) och 5 (höger) möjliggör tömning. Vrid svänghjulet till önskat läge.

Vad är garantitiden och vad täcker den?

Garantin är 12 månader från köpdatum. Den omfattar gratis utbyte av defekta delar på grund av konstruktionsfel, men inte skador orsakade av felaktig användning.

Hur får man reservdelar?

Kontakta din återförsäljare med uppgifter om typ, tillverkningsdatum och serienummer (på locket). Ange antal, benämning och artikelnummer för delarna.

Vad gör man om motorn överhettas?

Undvik tomgång, det orsakar överhettning. Kontrollera kabelarean (2,5 mm² för max 50 m). Om problemet kvarstår, koppla ur och kontakta en fackman.

Kan man använda förlängningskabel? I så fall, vilken area?

Ja, men arean måste vara anpassad: 2,5 mm² för en maximal längd på 50 m. För längre sträcka, använd grövre kabel. Lämna aldrig kabeln upprullad på sin hållare.

BRUKSANVISNING ABM P135 L Lescha

Rasterskivan för inställning av trumlutningen har 7 positioner:

Dosering för rinnande betong och bruk (med 25 kg cementsäck)
	Sand	Grus	Val
BETONG	30 l	60 l	Ca 13 l
BRUK	60 l	-	Ca 13 l

• Ställ in önskad lutningsvinkel på trumman (åt höger eller vänster). En lutningsvinkel i horisontell riktning får till följd att blandningen blir effektivare, men ger samtidigt en minskad kapacitet.
• Tillsätt först en mindre mängd vatten i trumman, tillsätt erforderlig mängd cement till tillsatsmaterialet (grus eller sand) och håll i trumman. Fortsätt att tillsätta vatten under ihällningen.
• Tabellen på sidan 1 anger doseringen. Vad gäller vattenmängden är uppgiften

ungefärlig, den kan variera med fukthalten i tillsatsmaterialet. Tabellvärdena utgörs alltså av icke bindande uppgifter och tillverkaren ikläder sig inget ansvar för detta (1 skyffel = 4 liter; 1 skottkärra = 60 liter).
- Låt blandaren gå i ca 1 minut för att få en bra blandning. Men låt inte blandaren gå i mer än 2 minuter – annars kan de enskilda komponenterna centrifugeras ut.

Det rör sig här om icke bindande uppgifter för vilka tillverkaren inte ansvarar.

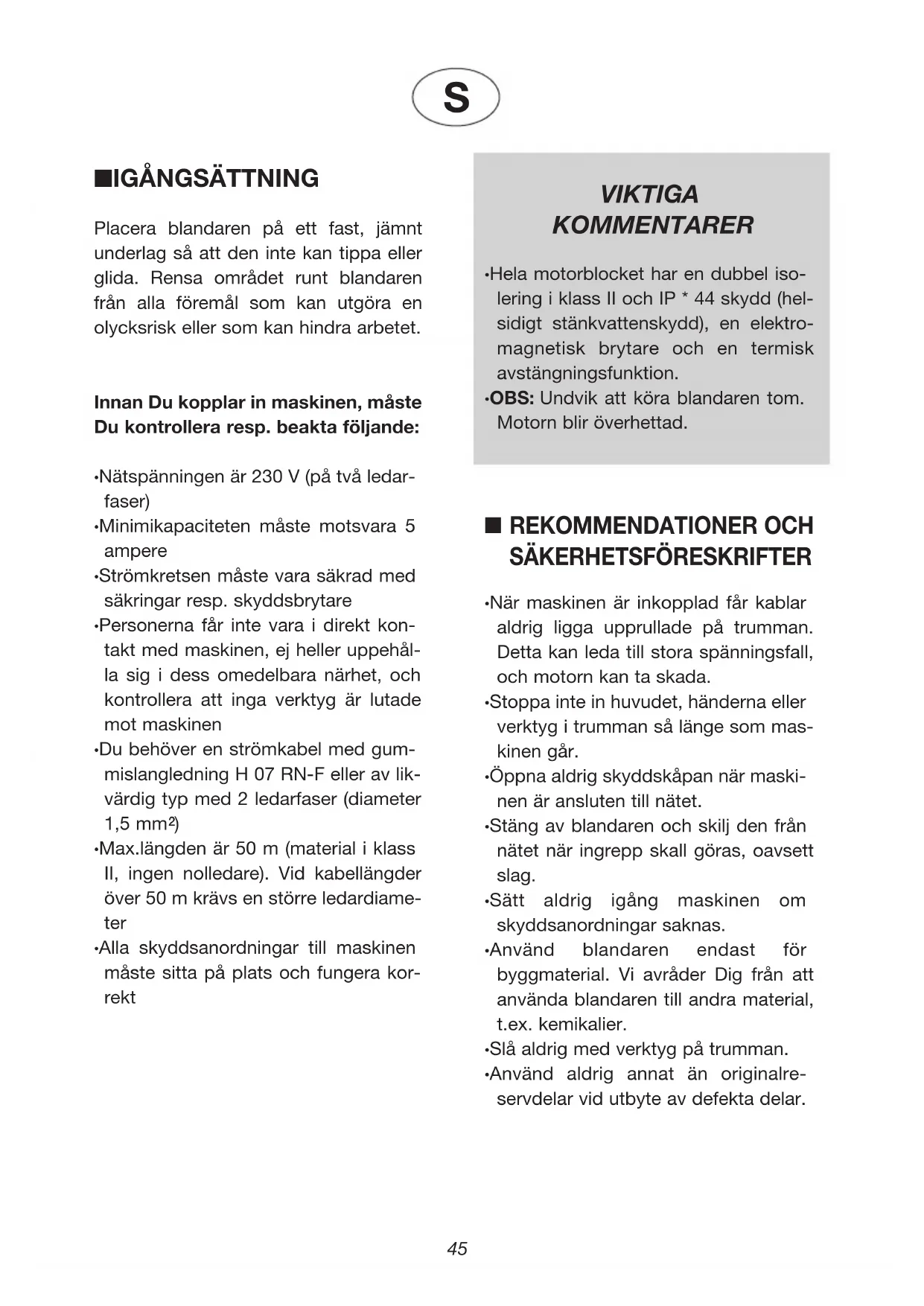

Placera blandaren på ett fast, jämnt underlag så att den inte kan tippa eller glida. Rensa området runt blandaren från alla föremål som kan utgöra en olycksrisk eller som kan hindra arbetet.

Innan Du kopplar in maskinen, måste Du kontrollera resp. beakta följande:

•Nätspänningen är 230 V (på två ledar-faser)

- Minimikapaciteten måste motsvara 5 ampere

-Strömkretsen måste vara säkrad med säkringar resp. skyddsbrytare

- Personerna får inte vara i direkt kontakt med maskinen, ej heller uppehålla sig i dess omedelbara närhet, och kontrollera att inga verktyg är lutade mot maskinen

- Du behöver en strömkabel med gum-mislangledning H 07 RN-F eller av lik-värdig typ med 2 ledarfaser (diameter 1,5 mm ^2 )

- Max.längden är 50 m (material i klass II, ingen nolledare). Vid kabellängder över 50 m krävs en större ledardiameter

- Alla skyddsanordningar till maskinen måste sitta på plats och fungera korrekt

VIKTIGA KOMMENTARER

- Hela motorblocket har en dubbel isolering i klass II och IP * 44 skydd (helsidigt stänkvattenskydd), en elektromagnetisk brytare och en termisk avstängningsfunktion.

•OBS: Undvik att köra blandaren tom. Motorn blir överhettad.

■ REKOMMENDATIONER OCH SÄKERHETSFÖRESKRIFTER

- När maskinen är inkopplad får kablar aldrig ligga upprullade på trumman. Detta kan leda till stora spänningsfall, och motorn kan ta skada.

- Stoppa inte in huvudet, händerna eller verktyg i trumman så länge som maskinen går.

-Öppna aldrig skyddskåpan när maskinen är ansluten till nätet.

- Stäng av blandaren och skilj den från nätet när ingrepp skall göras, oavsett slag.

•Sätt aldrig igång maskinen om skyddsanordningar saknas.

- Använd blandaren endast för byggmaterial. Vi avråder Dig från att använda blandaren till andra material, t.ex. kemikalier.

- Slå aldrig med verktyg på trumman.

- Använd aldrig annat än originalreservdelar vid utbyte av defekta delar.

SKÖTSEL

• Efter varje användning måste Du rengöra insidan av trumman med en skyffel grus och vatten.
  •OBS: Före all utvändig rengöring måste Du stänga av maskinen och skilja den från nätet. Om Du använder vattenstråle, t.ex. högtryck, måste Du se till att inget vatten stänker på motorn.
• Med jämna mellanrum måste Du olja in lagret till bygelklammern genom den härför avsedda öppningen.
  •Rullagren till trumman och drevet är underhållsfria, d.v.s. ingen smörjning behövs.
• Kuggkransen är tillverkad av högbeständiga, outslitliga kompositmaterial. Den är underhållsfri, behöver inte smörjas och utgör ett effektivt bullerskydd.

Innan Du öppnar kåpan: dra ur kontakten. Blandaren får köras endast med helt stängd kåpa.

OBS! Skyddsisolerad maskin. Skyddsklass II upprätthålls endast om originalisoleringsmaterialdelar används vid reparation och isolering-savständen inte ändras.

UNDERHÅLL

Drevet till trumman och drivremmen är slitagedelar. För att undvika fel/stilleständ bör Du ha ett utbytesdrev på lager.

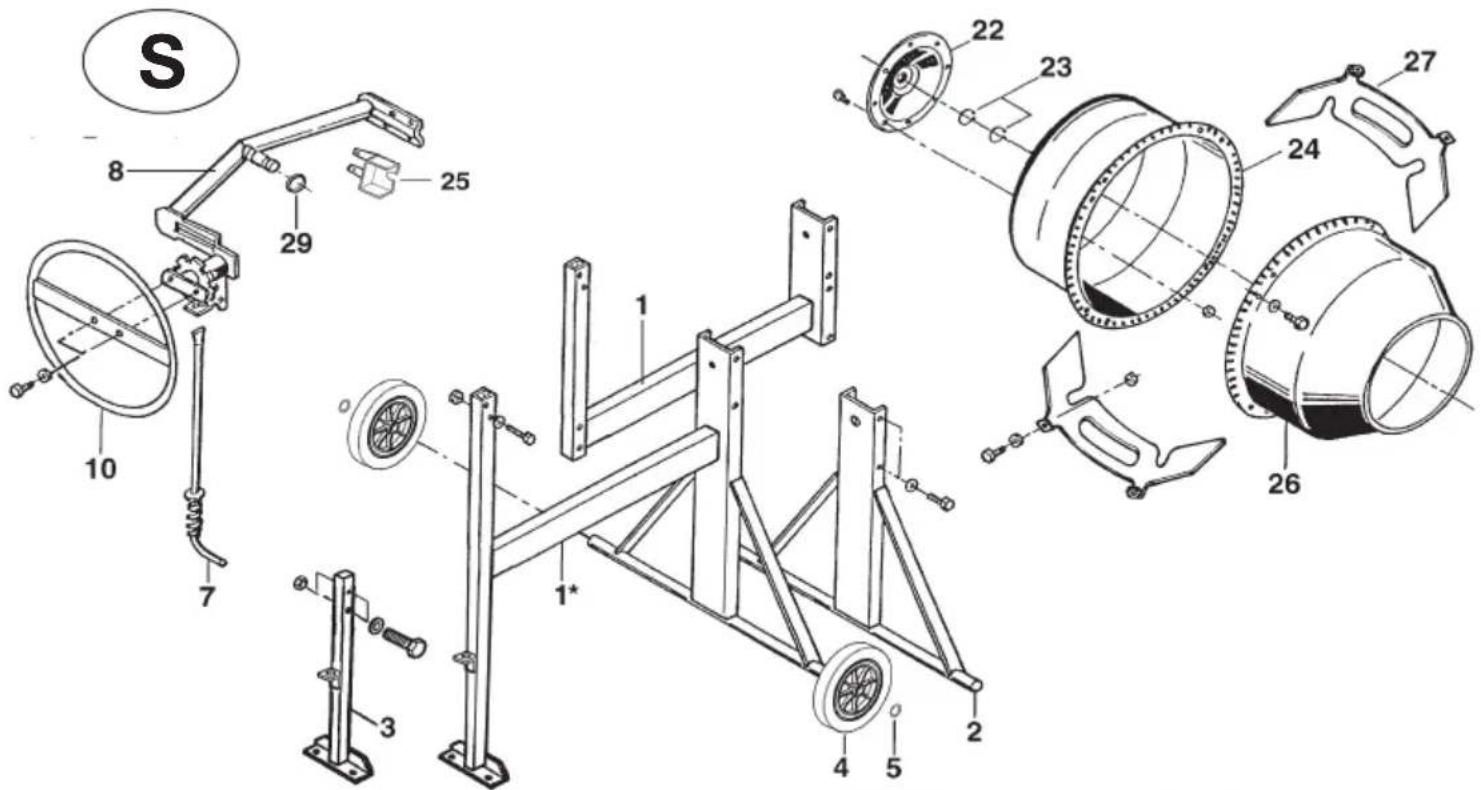

■RESERVDELAR

När Du beställer reservdelar hos avtalsåterförsäljaren: ange typ och typnummer för blandaren (se typskylt på motorkåpan), samt önskat antal, artikelbeteckning och artikelnummer för den del det gäller.

■ÄNDRINGAR AV MASKINEN

Vi strävar alltid efter att öka kvaliteten och effektiviteten på våra produkter. Därför förbehåller vi oss rätten att göra ändringar för den löpande serien av den här beskrivna produkten.

GARANTI

För betongblandaren lämnar tillverkaren en garanti på 12 MÅNADER från och med inköpsdatumet. Denna garanti medger kostnadsfritt utbyte av felaktiga delar p.g.a. konstruktionsfel eller materialfel. Tillverkaren förbehåller sig rätten till en bedömning av de defekta delarna. Garantin omfattar inte fel som uppstår p.g.a. felaktigt handhavande, felaktig användning, användning av reservdelar från annan leverantör eller dåligt underhåll. Garantin för motorn är avtalad med motortillverkaren.

Tillverkaren avvisar ansvar i händelse av icke-beaktande av rekommendationerna och säkerhetsbestämmelserna.

OBSLUHA – ÚDRŽBA – JEDNOTLIVÉ DÍLY MÍCHAČKY NA BETON ABM P 135L

S EU-konformitetsförklaring

Viförklararsomensamansvarigattdennaproduktäriöverensstämmelsemedföljande direktiv:2006/42/EG,2006/95/EGoch2004/108/EG.
