KASUTUSJUHEND ABM P135 L Lescha
Asend 1 Segisti trumli ava on suunatud üles
Asend 2 Segamine vasakpöörlemisel
Asend 3 Tühjendamine/puhkeasend
Asend 4 vasakpöörlemisel. Segisti trumli ava on
Asend 5 suunatud alla. Tühjendamine/puhkeasend
| Doseerimine vedela betooni ja krohvisegu jaoks (25 kg tsemendikoti kohta) |
 | Liiv Kr  |  |  |
| BETOON 30 I 60 | l umb 13 l | | |
| KROHVISEGU 60 | l - umb 13 l | | |
- Seadistage segisti trumli soovitav kalle (paremale või vasakule). Horisontaalsuuna suhtes kaldenurk annab parema läbisegamise, samas toob ta endaga kaasa mahtuvuse vähenemise.
- Valage köigepealt segisti trumlise väikeses koguses vett, lisage täiteainetele (liiv ja kruus) nõutav kogus tsementi ja täitke nendega trummel. Lisage täitmise ajal täiendavalt vett.
-
Lk 1 olevast tabelist leiate täiendavat informatsiooni doseerimise kohta.
-
Veekoguse puhul on tegemist soovituslike andmetega, mis võivad vastavalt täiteainete niiskusesisaldusele varieeruda. Tabelis toodud andmed on seega soovitusliku iseloomuga, mille osas tootja ei vastuta (1 labidas = 4 liitrit; 1 käsikäru - 60 liitrit).
- Hea läbisegamise saavutamiseks laske segumasinal umbes 1 minut töötada.
Tegemist on soovituslike andmetega, mille puhul tootja ei vastuta.


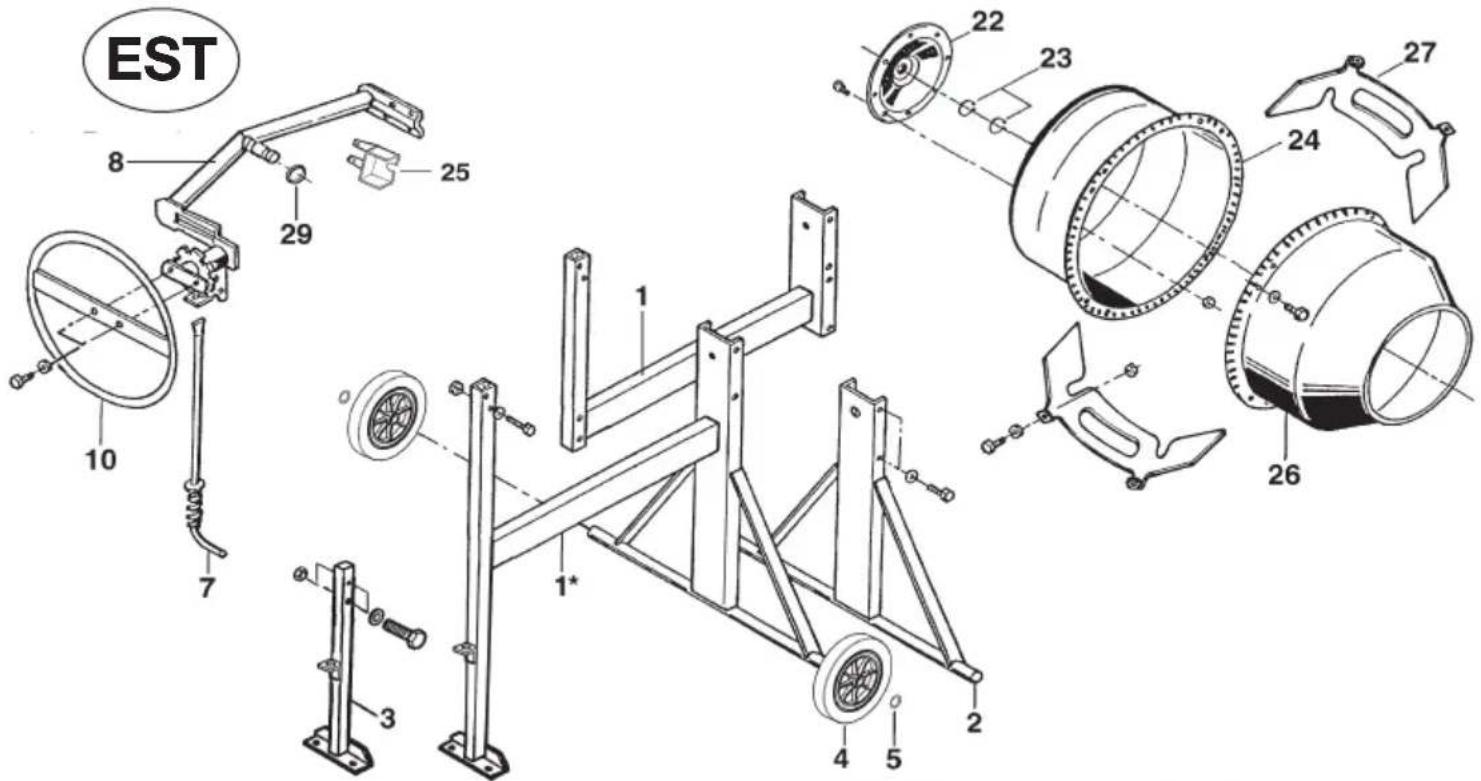

EST
8
29
25
10
7
1
1*
3
4
5
2
22
23
24
26
27


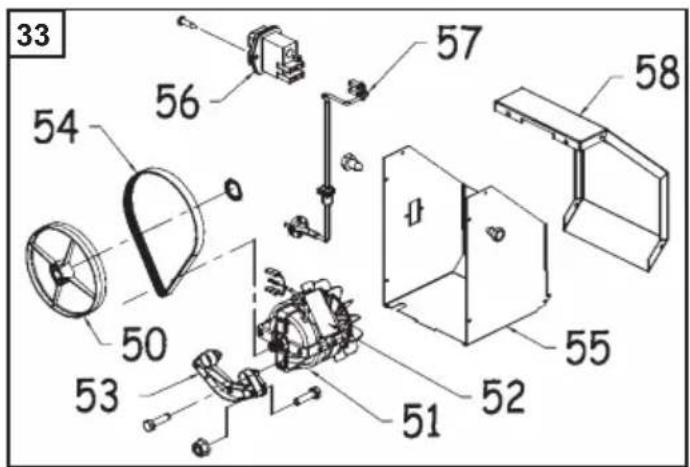

33
54
56
57
58
50
53
51
52
55

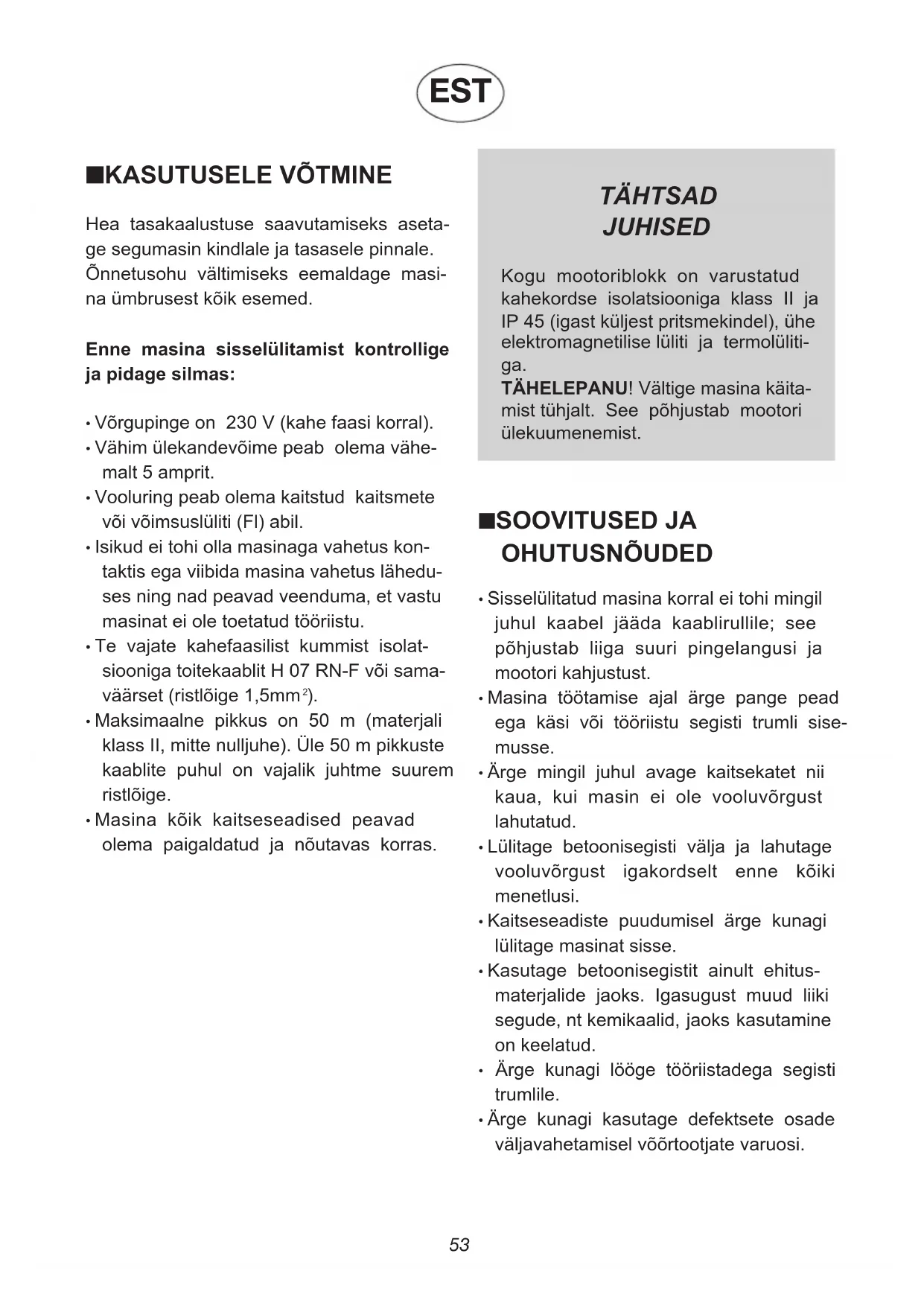

Hea tasakaalustuse saavutamiseks asetage segumasin kindlale ja tasasele pinnale. Önnetusohu vältimiseks eemaldage masina ümbrusest köik esemed.
Enne masina sisselülitamist kontrollige ja pidage silmas:
• Vörgupinge on 230 V (kahe faasi korral).
• Vähim ülekandevõime peab olema vähemalt 5 amprit.
- Vooluring peab olema kaitstud kaitsmete või võimsuslüliti (FI) abil.
- Isikud ei tohi olla masinaga vahetus kontaktis ega viibida masina vahetus läheduses ning nad peavad veenduma, et vastu masinat ei ole toetatud tööriistu.
- Te vajate kahefaasilist kummist isolatsiooniga toitekaablit H 07 RN-F või sama-väärset (ristlõige 1,5mm ^2 ).
- Maksimaalne pikkus on 50 m (materjali klass II, mitte nulljuhe). Üle 50 m pikkuste kaablite puhul on vajalik juhtme suurem ristlöige.
- Masina kõik kaitseasadised peavad olema paigaldatud ja nõutavas korras.
TÄHTSAD JUHISED
Kogu mootoriblokk on varustatud kahekordse isolatsiooniga klass II ja IP 45 (igast küljest pritsmekindel), ühe elektromagnetilise lüliti ja termolülitiga.
TÄHELEPANU! Vältige masina käita-mist tühjalt. See põhjustab mootori ülekuumenemist.
■SOOVITUSED JA OHUTUSNÕUDED
- Sisselülitatud masina korral ei tohi mingil juhul kaabel jääda kaablirullile; see põhjustab liiga suuri pingelangusi ja mootori kahjustust.
- Masina töötamise ajal ärge pange pead ega käsi või tööriistu segisti trumli sise-musse.
- Ärge mingil juhul avage kaitsekatet nii kaua, kui masin ei ole vooluvõrgust lahutatud.
- Lülitage betoonisegisti välja ja lahutage vooluvõrgust igakordselt enne kõiki menetlusi.
- Kaitseseadiste puudumisel ärge kunagi lülitage masinat sisse.
- Kasutage betoonisegistit ainult ehitus-materjalide jaoks. Igasugust muud liiki segude, nt kemikaalid, jaoks kasutamine on keelatud.
- Ärge kunagi lööge tööriistadega segisti trumlile.
- Ärge kunagi kasutage defektsete osade väljavahetamisel võõrtootjate varuosi.
EST
■HOOLDUS
- Puhastage igakordselt peale kasutamist segisti trumli sisemus labidatäie kruusa ja vee abil.
- TÄHELEPANU ! Igakordselt enne välishooldust lülitada masin välja ja lahutada vooluvõrgust. Veejoa või survepesuri kasutamisel pidage palun silmas, et mootorisse ei pritsiks vett.
- Ölitage kaldtelge aeg-ajalt selleks ettenähtud ava kaudu.
- Segisti trumli ja ajami hammasratta veerelaagrid on hooldusvabad, määrimine ei ole vajalik.
- Hammasvöö on valmistatud vastupidavast kulumiskindlast komposiitmaterjalist, ta on hooldusvaba, teda ei ole vaja määrida ja ta aitab oluliselt vähendada müra teket.
Enne katte avamist eemaldada võrgupistik. Segistit võib kasutada ainult täielikult suletud katte korral. Tähelepanu ! Kaitseisolatsiooniga masin.
Kaitseklass II säilib ainult juhul, kui remontimisel kasutatakse originaal-isolatsiooniga osasid ja isolatsiooni vahemikke ei muudeta.
■TEHNOHOOLDUS
Segisti trumli ajami hammasratas ja ajami rihm on kuluvad osad. Igasuguste katkestuste/seisakute vältimiseks peaks teil soovitatavalt olema vastav varuosa olemas.
■VARUOSAD
Varuosade tellimine teostage betoonisegisti tüübi ja tüüp-nr alusel (vt tüübisilt mootorikattel) edastades selleks volitatud müügiesindajale vastavate osade vajalik arv, artikli nimetus ja artikli nr.
■SELLE TOOTE MUUTMINE
Meie eesmärgiks on pidevalt tõsta meie toodete kvaliteeti ja efektiivsust ning me jätame endale õiguse siin kirjeldatud toote juures muudatuste teostamiseks.
GARANTII
Teie betoonisegistile kehtib alates ostu kuupäevast 12-KUULINE tootjapoolne garantii. Selle garantii alusel toimub konstruktsiooniveaga või materjaliveaga komponentide ümbervahetamine. Tootja jätab endale õiguse teostada defektsete komponentide ekspertiis. Garantii ei kehti kui vigade põhjuseks on: vale käsitsemine, halb kasutamine, võõrtootjate varuosade kasutamine või halb seisukord.
Soovituste ja ohutusnõuete eira-mise korral tootjapoolne garantii ei kehti.
KEZELÉSE – GONDOZÁSA - ALKATRÉSZEI ABM P 135L BETONKEVERŐGÉPEK
ESTEÜ-vastavusdeklaratsioon
Käesolevagadeklareerimeainuisikuliseltvastutades,etseetoodevastabjärgnevateleEÜ direktiividele:2006/42/EG,2006/95/EGja2004/108/EG.
