LZ 140 - Tsemendisegisti Lescha - Tasuta kasutusjuhend

Mark	Lescha
Mudel	LZ 140
Toote tüüp	Tsemendimikser
Sihtotstarbeline kasutamine	Mörti, liimi, kipsi, vuugimaterjale, pahtlit, katteid, lubi, plastmassi, graanuleid, epoksüvaike, tulekindlaid materjale segamine
Elektrivarustus	Spetsiaalne ühendus 30 mA rikkevoolukaitselülitiga, kaabel tüüp H07 RN-F, ristlõige min. 3x1,5 mm² (kuni 25 m) või 3x2,5 mm² (üle 25 m)
Elekrikaitse	Kaitselüliti termoanduriga, automaatne seiskumine ülekoormuse korral
Mehaaniline ohutus	Kaitsevõre ohutuslülitiga, mootori seiskumine võre avamisel
Nominaalne täitemaht	Mitte ületada (väärtus pole juhendis täpsustatud)
Kasutuselevõtt	Stabiilsel ja tasasel pinnal, kontrollige kaitsevahendeid, kasutage pealülitit
Tühjendusfunktsioon	Põhja avamisega hoova abil
Tavahooldus	Sisemise ja välimise puhastamine pärast iga kasutamist, liikuvate osade määrimine keskkonnasõbraliku õliga enne pikka tegevusetut perioodi
Mootori puhastamine	Mitte loputada otsese veega, puhastage veovõlli lapiga või harjaga
Elektriremondid	Reserveeritud tootjale või volitatud teenindusele, kasutage ainult originaalvaruosasid
Garantii	Vaata lisatud garantiiavaldust
Normid ja vastavus	Vastab Euroopa direktiividele, kaitse veepritsmete eest
Transport	Enne liigutamist ühendage pistik lahti, laadimine vastavalt juhendi leheküljele 64
Hoiustamine	Kuiv ja lukustatud koht, lastele kättesaamatus kohas
Varuosad	Märkida viitenumber, nimetus, ehitusaasta, seerianumber andmesildil
Jääkriskid	Sõrmede ja käte vigastamise oht pöörlevate segamisvõrede poolt
Minimaalne kasutamisvanus	Keelatud alla 16-aastastele (või vastavalt riiklikule seadusandlusele)

Korduma kippuvad küsimused - LZ 140 Lescha

Kuidas käivitada Lescha LZ 140 segisti?

Veenduge, et kaitsevõre on suletud, kõik ohutusseadmed on paigas, seejärel vajutage pealülitit. Mootor seiskub automaatselt ülekoormuse korral termoanduri abil.

Milliseid materjale saan Lescha LZ 140-ga segada?

See segisti on ette nähtud mörti, liimi, kipsi, vuugimaterjale, pahtlit, katteid, lubi, plastmassi, graanuleid, epoksüvaike ja tulekindlaid materjale segama. Ärge kasutage seda põlevate või plahvatusohtlike ainete jaoks.

Millised on olulised elekriohutuse juhised?

Segisti peab olema ühendatud spetsiaalsesse pistikupessa 30 mA rikkevoolukaitselülitiga. Kasutage kaablit tüüp H07 RN-F minimaalse ristlõikega 3x1,5 mm² (kuni 25 m) või 3x2,5 mm² (üle 25 m). Ärge kasutage vigast ega parandatud kaablit.

Kuidas puhastada segisti pärast kasutamist?

Enne puhastamist ühendage pistik lahti. Puhastage sisemus ja välispind hoolikalt. Ärge loputage mootorit ega lülitit veega. Puhastage veovõlli lapiga või harjaga, ilma vee või lahustita. Pärast puhastamist paigaldage kaitsevahendid tagasi.

Mida teha, kui mootor ei käivitu?

Kontrollige võrgupinget, ühenduskaablit, kaitsme olekut, kaitsevõre sulgemist. Kui mootor on ülekoormatud, laske sellel jahtuda. Kui probleem püsib, laske lülitit kontrollida elektrikul.

Kuidas tühjendada segamistrumlit?

Tühjendamine toimub trumli põhjas oleva ava kaudu, kasutades hooba. Üksikasjalike juhiste saamiseks vaadake juhendi lehekülge 64.

Millist regulaarset hooldust on vaja?

Segisti peaaegu ei vaja hooldust. Laagrid on eluaegse määrimisega. Enne pikka tegevusetut perioodi puhastage ja määrige liikuvaid osi keskkonnasõbraliku õliga. Viige läbi regulaarseid visuaalseid kontrolle kulumise või kõrvalekallete tuvastamiseks.

Kust leida Lescha LZ 140 varuosi?

Pöörduge tootja või selle edasimüüjate poole. Tellimiseks märkige viitenumber, osa nimetus, ehitusaasta ja seerianumber (vt andmesilti). Kasutage ainult originaalvaruosasid.

Kas segisti võib ümber minna?

Jah, kui paigaldatud ebastabiilsele pinnale. Paigaldage see tasasele ja stabiilsele pinnale ning vältige selle vajumist maasse. Järgige õnnetuste ennetamise eeskirju.

Milline on protseduur voolukatkestuse korral?

Segisti seiskub automaatselt. Selle uuesti käivitamiseks vajutage lihtsalt pealülitit pärast voolu taastumist.

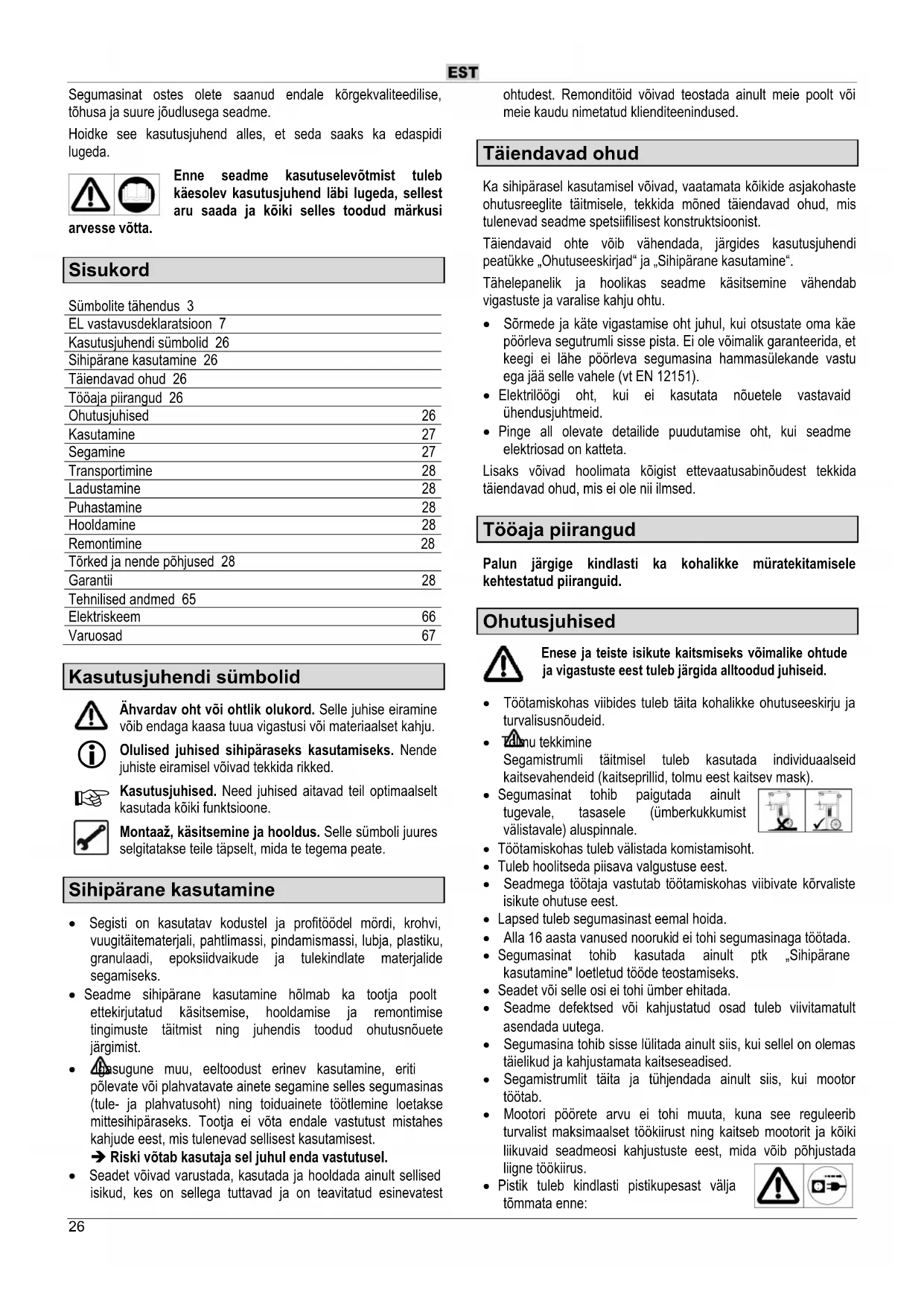

KASUTUSJUHEND LZ 140 Lescha

Originaalkasutusjuhend

FIN

EST Masin on kaitstud veepritsmete vastu.

Segumasinat ostes olete saanud endale kõrgekvaliteedilise, tõhusa ja suure jõudlusega seadme.

Hoidke see kasutusjuhend alles, et seda saaks ka edaspidi lugeda.

Enne seadme kasutuselevõtmist tuleb käesolev kasutusjuhend läbi lugeda, sellest aru saada ja kõiki selles toodud märkusi

arvesse võtta.

Sisukord

Sümbolite tähendus 3
EL vastavusdeklaratsioon 7
Kasutusjuhendi sümbolid 26
Sihipärane kasutamine 26
Täiendavad ohud 26
Tööaja piirangud 26
Ohutusjuhised	26
Kasutamine	27
Segamine	27
Transportimine	28
Ladustamine	28
Puhastamine	28
Hooldamine	28
Remontimine	28
Törked ja nende põhjused 28
Garantii	28
Tehnilised andmed 65
Elektriskeem	66
Varuosad	67

Kasutusjuhendi sümbolid

Ähvardav oht või ohtlik olukord. Selle juhise eiramine võib endaga kaasa tuua vigastusi või materiaalset kahju.

Olulised juhised sihipäraseks kasutamiseks. Nende juhiste eiramisel võivad tekkida rikked.

Kasutusjuhised. Need juhised aitavad teil optimaalselt kasutada kõiki funktsioone.

Montaaž, käsitsemine ja hooldus. Selle sümboli juures selgitatakse teile täpselt, mida te tegema peate.

Sihipärane kasutamine

• Segisti on kasutatav kodustel ja profitöödel mördi, krohvi, vuugitäitematerjali, pahtlimassi, pindamismassi, lubja, plastiku, granulaadi, epoksiidvaikude ja tulekindlate materjalide segamiseks.
• Seadme sihipärane kasutamine hölmab ka tootja poolt ettekirjutatud käsitsemise, hooldamise ja remontimise tingimuste täitmist ning juhendis toodud ohutusnõuete järgimist.

- Gasugune muu, eeltoodust erinev kasutamine, eriti põlevate või plahvatavate ainete segamine selles segumasinas (tule- ja plahvatusoht) ning toiduainete töötlemine loetakse mittesihipäraseks. Tootja ei võta endale vastutust mistahes kahjude eest, mis tulenevad sellisest kasutamisest.

→ Riski võtab kasutaja sel juhul enda vastutusel.

- Seadet võivad varustada, kasutada ja hooldada ainult sellised isikud, kes on sellega tuttavad ja on teavitatud esinevatest

ohtudest. Remonditöid võivad teostada ainult meie poolt või meie kaudu nimetatud klienditeenindused.

Täiendavad ohud

Ka sihipärasel kasutamisel võivad, vaatamata kõikide asjakohaste ohutusreeglite täitmisele, tekkida mõned täiendavad ohud, mis tulenevad seadme spetsiifilisest konstruktsioonist.

Täiendavaid ohte võib vähendada, järgides kasutusjuhendi peatükke „Ohutuseeskirjad“ ja „Sihipärane kasutamine“.

Tähelepanelik ja hoolikas seadme käsitsemine vähendab vigastuste ja varalise kahju ohtu.

• Sörmede ja käte vigastamise oht juhul, kui otsustate oma käe pöörleva segutrumli sisse pista. Ei ole võimalik garanteerida, et keegi ei lähe pöörleva segumasina hammasülekande vastu ega jää selle vahele (vt EN 12151).
• Elektrilöögi oht, kui ei kasutata nõuetele vastavaid ühendusjuhtmeid.
• Pinge all elevate detailide puudutamise oht, kui seadme elektriosad on katteta.

Lisaks võivad hoolimata kõigist ettevaatusabinõudest tekkida täiendavad ohud, mis ei ole nii ilmsed.

Tööaja piirangud

Palun järgige kindlasti ka kohalikke müratekitamisele kehtestatud piiranguid.

Ohutusjuhised

Enese ja teiste isikute kaitsmiseks võimalike ohtude ja vigastuste eest tuleb järgida alltoodud juhiseid.

• Töötamiskohas viibides tuleb täita kohalikke ohutuseeskirju ja turvalisusnõudeid.
  • Talmu tekkimine
  Segamistrumli täitmisel tuleb kasutada individuaalseid kaitsevahendeid (kaitseprillid, tolmu eest kaitsev mask).
• Segumasinat tohib paigutada ainult tugevale, tasasele (ümberkukkumist välistavale) aluspinnale.
• Töötamiskohas tuleb välistada komistamisoht.
• Tuleb hoolitseda piisava valgustuse eest.
• Seadmega töötaja vastutab töötamiskohas viibivate kõrvaliste isikute ohutuse eest.
• Lapsed tuleb segumasinast eemal hoida.
• Alla 16 aasta vanused noorukid ei tohi segumasinaga töötada.
• Segumasinat tohib kasutada ainult ptk „Sihipärane kasutamine" loetletud tööde teostamiseks.
• Seadet või selle osi ei tohi ümber ehitada.
• Seadme defektsed või kahjustatud osad tuleb viivitamatult asendada uutega.
• Segumasina tohib sisse lülitada ainult siis, kui sellel on olemas täielikud ja kahjustamata kaitseseadised.
• Segamistrumlit täita ja tühjendada ainult siis, kui mootor töötab.
• Mootori pöörete arvu ei tohi muuta, kuna see reguleerib turvalist maksimaalset töökiirust ning kaitseb mootorit ja köiki liikuvaid seadmeosi kahjustuste eest, mida vöib pöhjustada liigne töökiirus.
• Pistik tuleb kindlasti pistikupesast välja tömmata enne:

☐ teisaldamist või transportimist
□ puhastus-, hooldus- ja remonditöid
□ rikete kõrvaldamist
☐ elektrikaablite kulumise või kahjustuse kontrollimist
□ seadme juurest lahkumist (ka lühiajalisel lahkumisel)

Kontrollige, et seadmel ei esineks alljärgnevaid kahjustusi:

Enne seadme edasist kasutamist tuleb hoolikalt kontrollida, kas kaitseseadised on töökorras ja täidavad oma otstarvet.
Kontrollige, et liikuvad masinaosad töötaksid korralikult, et need ei kiiluks kinni ning et neil ei esineks kahjustusi. Köik masinaosad peavad olema öigesti ühendatud ja täitma köiki nõudmisi, mis tagavad seadme tõrgeteta töö.
Kahjustatud kaitseasadised ja masinaosad tuleb lasta spetsialistidel mõnes volitatud töökojas kas parandada või välja vahetada, välja arvatud juhul, kui kasutusjuhendis on märgitud teisiti.
Kahjustunud või loetamatuks muutunud turvakleebised tuleb asendada uutega.

Seisma jäetud seadmeid tuleb hoida kuivas, lukustatavas ja lastele kättesaamatus kohas.

⚠️ Kaitseisolatsioonita segisti (kaitseklass I)

Mitte ühendada elamu pistikupessa.

Ühendada ainult vastavasse toitepunkti (nt 30 mA vabastusvooluga rikkevoolu kaitsmega ehituse elektrikilpi).

Elektriohutus

Juhiste eiramine on eluohtlik!

Ühenduskaabli mudel vastavalt IEC 60245 (H 07 RN-F), traadi ristläbimõõduga vähemalt
3 × 1,5 mm^2 , kaabli pikkusega kuni 25 m
3 × 2,5 mm^2 , kaabli pikkusega üle 25 m
Kasutada ainult selliseid ühendusjuhtmeid, mis on varustatud pritsmekindlate, raskendatud töötingimustel kasutamiseks möeldud kummipistikühendustega.
Pikkade ja peenikeste elektrikaablite kasutamine toob endaga kaasa elektripinge languse. Selle tagajärjel ei saavuta mootor enam oma maksimumvõimsust ning seadme funktsioon väheneb.
Kaablikera kasutamisel tuleb kogu kaabel täies pikkuses lahti kerida.
Kasutage elektrikaableid ainult nende jaoks ette nähtud otstarbel. Kaitske elektrikaablit kuumuse, öli ja teravate servade eest. Pistiku eemaldamiseks pistikupesast ärge tömmake kaablist, vaid pistikust.
Enne kasutamist tuleb kontrollida, et ühendusjuhtmed ei oleks kahjustatud ega vananenud.
Mitte kunagi ei tohi kasutada kahjustatud ühendusjuhtmeid.
Ühendusjuhtmete kohalepaigutamisel tuleb jälgida, et neid ei muljutaks ega murtaks ja et pistikühendus ei satuks kohta, kus see võib märjaks saada.
Mitte kasutada ajutisi elektriühendusi.
Kaitseseadiseid ei tohi mitte kunagi sillata või välja lülitada.
Ühendada seade ainult läbi rikkevoolu kaitselüli ti võimsusega: 30 mA.

Elektriühendused ja nende remontimine tuleb teha lasta litsentseeritud elektrikul, arvestades kohalikke eeskirju, eriti neid, mis puudutavad ohutusmeetmeid.

⚠️ Seadme köikide elektriliste komponentide remontimine tuleb lasta teha tootjal või tootja poolt volitatud ettevõttel.

⚠ Kasutada tohib ainult originaalvaruosi.

Mitteoriginaalvaruosade kasutamine võib põhjustada seadme kasutajale önnetusi. Sellest tingitud kahjude eest tootja ei vastuta.

Kasutamine

Järgida kõiki ohutuseeskirju.

Segumasina töökorda seadmine:

Segumasinat tohib paigutada ainult tugevale, tasasele (ümberkukkumist välistavale) aluspinnale.

Vältida seadme vajumist aluspinna sisse. ⚠ Järgida ohutuseeskirju (ümberkukkumisoht).

Segumasina paigutamisel jälgida, et segamistrumlit saaks takistamatult tühjendada.

Sisse- ja väljalülitamine

Kontrollida, et

• segumasinal oleksid köik kaitseasadised olemas ja et need oleksid nõuetekohaselt paigaldatud.
• oleks järgitud köiki ohutuseeskirju.
  Mootori sisse- ja väljalülitamiseks kasutada ainult lülitit.
  Elektritoite katkemisel lülitub seade automaatselt välja. Seadme sisselülitamiseks vajutada veelkord lülitile.

i Mootorikaitse

Mootor on varustatud termostaadiga. Termostaat lülitab mootori ülekoormuse (ülekuumenemise) korral iseseisvalt välja. Pärast jahtumispausi vöib seadme uuesti sisse lülitada.

Segamine

Kasutage segistit ainult peatükis "Otstarbekohane kasutamine" tutvustatud töödeks.
□ Kontrollige segisti seisukindlust.
Segamistrumlit täitke ja tühjendage ainult siis, kui mootor töötab.
Arvestage nimimahtuvusega!
Elektriline turvalūliti välistab kasutamise avatud kaitsevõrega. Enne kasutusele võtmist, kontrollige turvalūliti toimimist.

Segu valmistamine:

1. Sulgege kaitsevõre.
2. Lülitage segisti sisse.
3. Täitke vee ja täitematerjaliga (liiv ...).
4. Lisage sidumismaterjal (tsement, lubi ...).
5. Korrata samme 3 ja 4 seni, kuni soovitav seguvahekord on saavutatud.
6. Hästi läbi segada.

Segu vajaliku koostise ja kvaliteedi saavutamiseks küsida nõu asjatundjalt.

Eelvalmistatud segude valmistamine:

Lähtuge pakendil olevatest tootja seguvahekordadest ja andmetest.

1. Sulgege kaitsevõre.
2. Lülitage segisti sisse.
3. Lisage vajalik kogus vett.
4. Kaitsevõrel asub kotiavaja, mille abil avatakse segupakk ja valatakse trumlisse.
5. Laske segumaterjalil hästi seguneda.

Segamistrumli tühjendamine:

Tühjendamine toimub põhjas oleva ava kaudu, mis avatakse kangile vajutamise teel.

Juhendit tühjendamiseks lugege Ik 64.

Transportimine

Enne seadme teisaldamist eemaldada alati pistik pistikupesast.

Laadimise kohta lugege Ik 66.

Ladustamine

① Segisti eluea pikendamiseks ja sujuva kasutamise tagamiseks, tuleb seda enne pikemat ladustamist põhjalikult puhastada ja liikuvaid osi töödelda keskkonnasõbraliku pihustatava öliga.

Puhastamine

⚠️ Täiendavad ohutusjuhised

Enne puhastamist eemaldada alati pistik pistikupesast.

• Seade välja lülitada ja pistik pistikupesast välja tömmata, kui puhastamise käigus on vaja segumasinat puudutada (käega, harjaga, kaabitsaga, lapiga vms). Sellise puhastamise ajal ei tohi seadet käima panna.
• Puhastamise ajaks eemaldatud kaitseseadised tuleb kindlasti pärast puhastamist korralikult kohale tagasi panna.
• Mootorile ja lülitile mitte suunata otsest veejuga.
  • Võtke segistipea puhastamiseks ära (✉ vaadake lk 65).

⚠️ Puhastage ajamivölli ainult lapi või harjaga. Ärge kasutage vett ega lahusteid.

i Puhastamisjuhised:

• Enne pikemat seismajätmist ja pärast töötamise löpetamist tuleb segumasin seest- ja väljastpoolt puhastada.
• Mitte taguda segamistrumlit kõvade esemetega (haamer, kühvel jms). Mõlkis trumliga on halvem segada ja seda on ka raskem puhastada.

Hooldamine

Segumasin ei vaja erilist hooldust.

Segamistrumli ja veovõlli kuullaagrid on püsimääritud.

Segumasina kasutusomaduste säilitamiseks ja pika eluea tagamiseks tuleb seda käsitseda nii, nagu on kirjeldatud peatükkides „Transportimine“ ja „Ladustamine“. Lisaks tuleb korrapäraselt kontrollida, et segumasinal ei esineks kulumist ega töötörkeid. Eriti puudutab see liikuvaid osi, keermesliiteid, kaitsseseadiseid ja elektrilisi komponente.

Remontimine

Enne remontimist tuleb alati eemaldada pistik pistikupesast.

• Kui seadet on vaja remontida, lülitada see välja ja eemaldada pistik pistikupesast. Remontimise ajal ei tohi seadet käima panna.
• Remontimise ajaks eemaldatud kaitseseadised tuleb kindlasti pärast remontimist korralikult oma kohale tagasi asetada.
• Ainult tootja või tootja poolt volitatud firma võib teostada elektriliste komponentide remontimist või selliste komponentide remontimist, mis mõjutavad elektriseadiste monteerimiseks vajalikku ruumi.
• Kasutada ainult originaalvaruosi, mida ei ole muudetud. Vastasel korral kaotab tootja garantii kehtivuse!

Törked ja nende põhjused

Törge Võimalik põhjus Kõrvaldamine
Mootor ei käivitu.	⇒ Puudub toitepinge.⇒ Ühendusjuhe on kahjustatud.⇒ Mootor ülekoormatud. Temperatuurisensor on välja lülitatud⇒ Lüliti on defekte või on mõni kaabel lülitis ühendamata⇒ Kaitsevõre ei ole suletud	⇒ Kontrollida kaitsmeid.⇒ Lasta kontrollida või välja vahetada (elektrikul).⇒ Laske mootoril maha jahtuda⇒ Kontrollige lülitit, vajadusel laske välja vahetada⇒ Sulgege kaitsevõre
Mootor müriseb, aga ei käivitu.	⇒ Segisti on blokeeritud⇒ Trumlis on liiga palju segumaterjali (täitekogus ületatud)⇒ Kondensaator on kahjustatud.	⇒ Lülitage masin välja, tömmake pistik välja ja puhastage trumlit⇒ Vajadusel vajutage veelkord lülitile või keerake segistit kellaosuti suunas tagasi ? tulemus puudub? Tühjendage trummel⇒ Saata seade remonti tootja juurde või tootja poolt volitatud firmasse.
Kui kaitsevõre on avatud, siis mootor ei käivitu	⇒ Turvalüliti ei ole välja lülitatud	⇒ Kontrollige turvalüliti, vajadusel laske välja vahetada
Seade hakkab tööle, seiskub aga väikese koormuse juures ja võib automaatselt välja lülituda.	⇒ Pikendusjuhe on liiga pikk või juhtme ristlöikepindala liiga väike.⇒ Pistikupesa on liiga kaugel või on ühendusjuhtme ristlöikepindala liiga väike.	Pikendusjuhtme ristlöikepindala peab olema vähemalt 1,5 mm2 (juhtme pikkuse korral kuni 25 m). Pikema ühendusjuhtme korral peab ristlöikepindala olema vähemalt 2,5 mm2.

Garantii

Palun järgige kaasasolevat garantiideklaratsiooni.

Segistipea eemaldamine puhastamiseks

EST Hankeallikaks on tootja ja/või müüja. Õigete varuosade tarnimiseks on vajalikud järgmised andmed:

Tellimisnumber, detaili nimetus, tükiarv, valmistamisaasta, seeria nr (vaadake tüübisildilt) ja segisti nimetus. Varuosade üleandmine toimub võimalikult koheselt pärast nende eest maksmist vastavalt meie müügi-, tarne- ja arveldustingimustele. Posti- ja pakendamiskulud jäävad tellija kanda.
